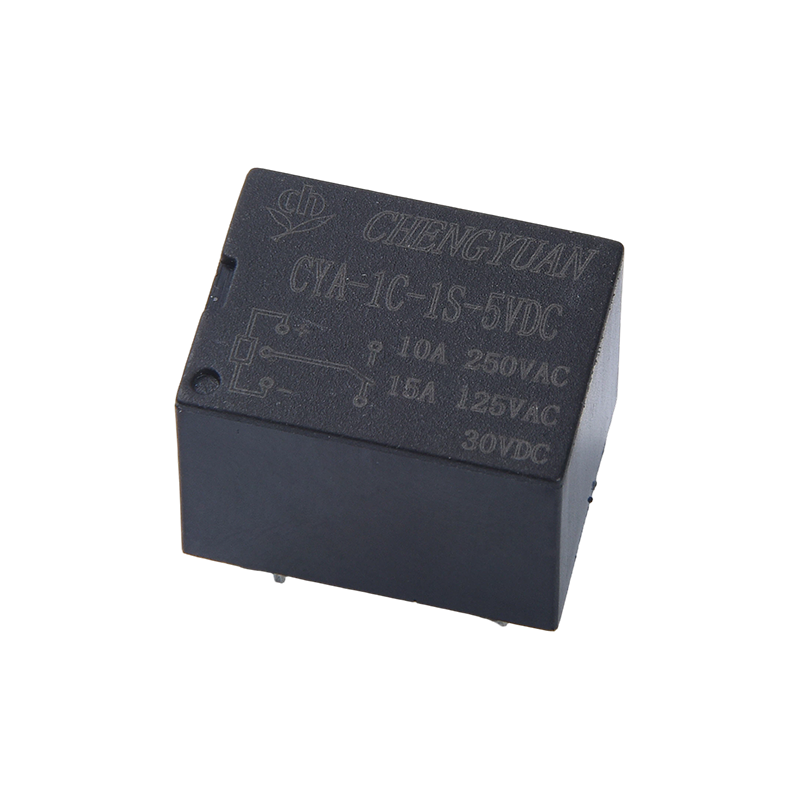

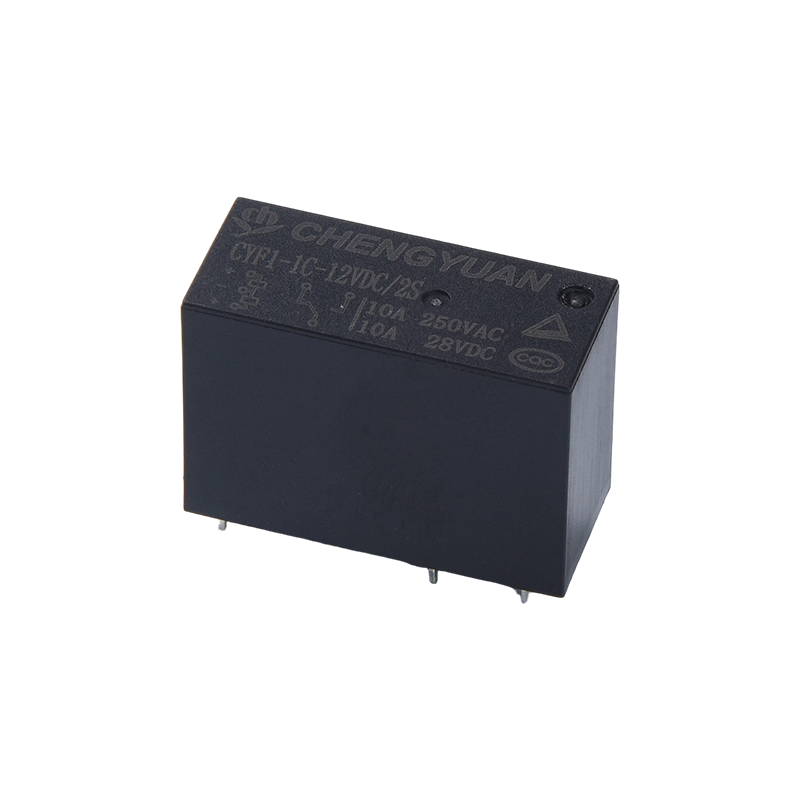

Das CYA-S-Relais (auch bekannt als magnetisches Verriegelungsrelais, 3F-Verriegelungsrelais, Einz
In Steuerungsszenarien, die einen geringen Stromverbrauch und Zustandsspeicher erfordern, bietet

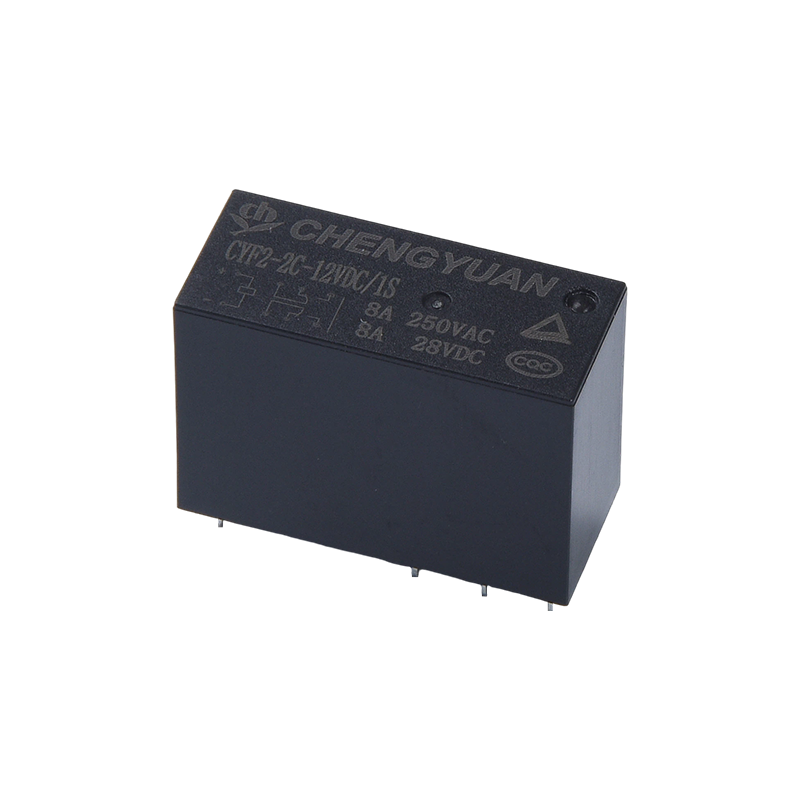

Das CYF2-S-Relais ist ein magnetisches Verriegelungsrelais mit einer kompakten 14F-Struktur, eine

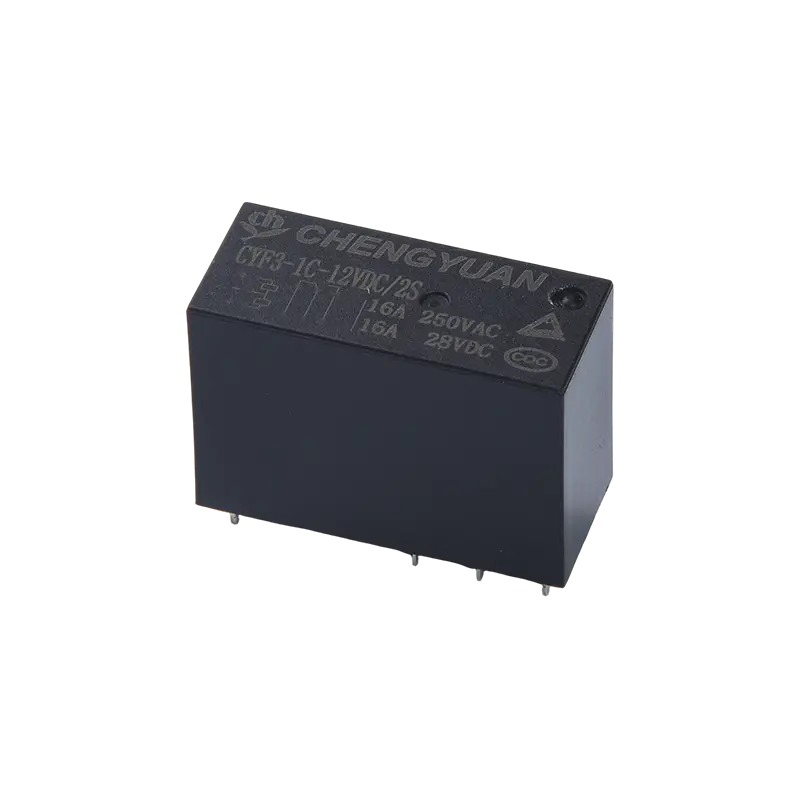

Das CYF3-S-Relais (auch bekannt als magnetisches Verriegelungsrelais, 14F-Verriegelungsrelais, 16
Hören Sie, wie ein 15-kW-Fördermotor anläuft, und Sie hören ein deutliches Klicken und nicht eine Reihe von Klickgeräuschen. Dieser einzelne Ton beantwortet die Frage, wie ein Motorstarter funktioniert. Die Steuerspannung erreicht eine Spule, die Spule baut ein Magnetfeld a...
WEITERLESENEin 100-A-NH-Sicherungseinsatz mit einem Ausschaltvermögen von 120 kA und ein 100-A-Einsatz mit einem Ausschaltvermögen von 20 kA sehen im Regal nahezu identisch aus, führen im Normalbetrieb den gleichen Strom und passen oft in die gleiche Halterung. Sie verhalten sich beim...
WEITERLESENEin Hochleistungsschütz beginnt dann von Bedeutung zu sein, wenn ein nodermales Relais die Last nicht mehr aufnehmen kann. In der Praxis beginnen viele Schütze bei über 15 A, und Industriemodelle können Hunderte oder Tausende von Ampere schalten. Wenn Sie sich für einen Mot...
WEITERLESENA Selbsthaltendes Relais Hält seine Kontaktposition, nachdem die Spule abgeschaltet wurde, mithilfe einer mechanischen Verriegelung oder eines Permanentmagneten, um den Zustand ohne kontinuierliche Stromversorgung aufrechtzuerhalten. Dies ist der entscheidende Unterschied zu einem Standardrelais, das einen konstanten Spulenstrom benötigt, um seine Kontakte geschlossen zu halten. A magnetisches Verriegelungsrelais Dies wird durch die Verwendung eines kleinen Permanentmagneten erreicht, der den Anker an Ort und Stelle hält, sobald ein kurzer Impuls ihn bewegt hat, was bedeutet, dass die Spule nur kurzzeitig mit Strom versorgt werden muss, um den Zustand zu wechseln, anstatt während des gesamten Einschaltzyklus mit Strom versorgt zu bleiben.
Das praktische Ergebnis von a magnetisches Verriegelungsrelais Das Design führt zu einer deutlichen Reduzierung der durchschnittlichen Leistungsaufnahme, da die Spule nur während des kurzen Setz- oder Rücksetzimpulses aktiv ist. Dies macht die Technologie besonders relevant für batteriebetriebene Systeme, Fernmessgeräte und alle Anwendungen, bei denen der Standby-Stromverbrauch von Bedeutung ist. In diesem Artikel geht es um gemessenes Schaltverhalten, Leistungsvergleichsdaten und strukturelle Kompromisse, um zu klären, wo ein Stromstoßrelais den deutlichsten Vorteil bietet.
Der messbarste Vorteil eines Selbsthaltendes Relais zeigt sich im durchschnittlichen Stromverbrauch über einen typischen Arbeitszyklus. Das horizontale Balkendiagramm unten vergleicht die Spulenstromaufnahme in vier Relaiskategorien in einem Szenario, in dem der Kontakt zwischen Schaltereignissen über einen längeren Zeitraum in einer Position bleibt. Ein standardmäßiges, nicht verriegelndes Relais muss den Spulenstrom so lange halten, wie der Kontakt geschlossen bleibt, während ein magnetisches Verriegelungsrelais nur während des kurzen Moments, in dem es seinen Zustand ändert, Strom zieht. Der Unterschied wird mit zunehmender Haltezeit dramatisch. Dies ist genau das Szenario, das für reale Steuerungs- und Messanwendungen am relevantesten ist, bei denen ein Relais möglicherweise stunden- oder tagelang in einer Position bleibt.
Über einen Haltezeitraum von 24 Stunden a magnetisches Verriegelungsrelais zeichnet ungefähr Durchschnittlich 2 mW, verglichen mit etwa 420 mW bei einem Standardrelais Beibehalten der gleichen Kontaktposition, ein Unterschied, der ausschließlich auf die Tatsache zurückzuführen ist, dass die Verriegelungskonstruktion nur während des kurzen Schaltimpulses selbst Strom benötigt. Diese Lücke wird mit zunehmender Haltedauer immer größer, weshalb die Verriegelungstechnologie so oft für ferngesteuerte oder batteriebetriebene Geräte eingesetzt wird.
Weil a magnetisches Verriegelungsrelais auf einen kurzen Impuls angewiesen ist, um den Zustand zu ändern, ist die Konsistenz dieser Impulsreaktion über die Zeit genauso wichtig wie die Energieeinsparungen im Standby-Modus. Das folgende Liniendiagramm zeigt die Mindestimpulsdauer, die erforderlich ist, um das Relais in fünf Phasen eines Schaltlebensdauertests zuverlässig zu betätigen, von den ersten 50.000 Schaltspielen bis zu 1 Million Schaltspielen. Es ist mit einem leichten Anstieg der erforderlichen Impulsbreite zu rechnen, da die mechanische Verriegelung und die magnetischen Komponenten nur geringem Verschleiß unterliegen. Der Trend dürfte jedoch allmählich bleiben und keinen plötzlichen Anstieg aufweisen. Bei diesem Test erhöht sich die erforderliche Impulsdauer über den gesamten Millionen-Zyklen-Bereich nur geringfügig, was darauf hindeutet, dass die Magnetverriegelung weit über typische Wartungsintervalle hinaus eine zuverlässige Haltekraft beibehält.
Die erforderliche Impulsdauer variiert von ungefähr 6 ms bei 50.000 Zyklen bis etwa 11 ms bei 1 Million Zyklen , eine Änderung, die bequem innerhalb des Spielraums für die Treiberschaltungskonstruktion bleibt, den die meisten Steuerungssysteme für ein Verriegelungsrelais vorsehen. Dieses vorhersehbare, allmähliche Muster ist ein starker Indikator für die gleichbleibende Leistung des Magnetverschlusses und nicht für vorzeitigen mechanischen Verschleiß.
Die Energieeffizienz von a Selbsthaltendes Relais Natürlich ist der Einsatz auf Anwendungen ausgerichtet, bei denen der Ruhestrom genauso wichtig ist wie die Schaltleistung. Das vertikale Balkendiagramm unten zeigt die typische Nutzungsverteilung über gängige Anwendungskategorien basierend auf aggregierten Feldmustern. Intelligente Mess- und Fernüberwachungsgeräte führen mit großem Abstand, gefolgt von batteriebetriebenen Zugangskontrollsystemen, Solar- und erneuerbaren Energiesystemen sowie Industrieanlagen, bei denen eine geringere Wärmeerzeugung durch einen geringeren Durchschnittsstrom ebenfalls einen bedeutenden Nebenvorteil darstellt.
Smart Metering und Fernüberwachung machen etwa einen Anteil aus 35 % of typical deployment , was direkt mit der im vorherigen Abschnitt besprochenen Standby-Stromaufnahme von nahezu Null übereinstimmt. Batteriebetriebene Zutrittskontrollsysteme folgen dicht dahinter, seit a magnetisches Verriegelungsrelais kann einen gesperrten oder entsperrten Zustand unbegrenzt beibehalten, ohne dass die Batterie zwischen den Schaltvorgängen entladen wird.
Ein Radardiagramm macht es einfacher, den gesamten Kompromiss zwischen a zu erkennen magnetisches Verriegelungsrelais und ein standardmäßiges nicht selbsthaltendes Relais, da es mehrere Dimensionen gleichzeitig darstellt, anstatt alles auf eine einzige Zahl zu reduzieren. Die folgende Tabelle vergleicht beide Relaistypen hinsichtlich Standby-Leistungseffizienz, Einfachheit der Steuerschaltung, Zuverlässigkeit der Zustandserhaltung, Schaltgeschwindigkeit und mechanischer Komplexität. Das Verriegelungsrelais verbessert die Standby-Effizienz und die Zustandserhaltung erheblich, während das Standardrelais die Steuerschaltung noch einfacher macht, da es keine separate Setz- und Rücksetz-Ansteuerlogik erfordert. Dieser Kompromiss ist genau der Grund, warum die Wahl zwischen beiden oft davon abhängt, ob die Energieeffizienz oder die Einfachheit des Treibers für ein bestimmtes Design wichtiger ist.
Die Grafik bestätigt, dass a Selbsthaltendes Relais ist die bessere Wahl, wenn Standby-Stromversorgung und Zustandserhaltung am wichtigsten sind, während ein Standardrelais einfacher über einen einfachen Steuerkreis anzusteuern ist. Keine der Optionen ist allgemein besser; Die Entscheidung hängt davon ab, ob die Anwendung Energieeffizienz oder minimale Treiberkomplexität priorisiert, und viele Systemdesigns verwenden letztendlich beide Relaistypen für verschiedene Subsysteme innerhalb desselben Produkts.
Angabe eines magnetisches Verriegelungsrelais Korrekterweise beginnt man mit der Bestätigung, dass die Anwendung tatsächlich von der Zustandserhaltung ohne kontinuierliche Stromversorgung profitiert. Die folgende Tabelle fasst praktische Szenarios zusammen, in denen normalerweise ein selbsthaltendes Design die richtige Lösung ist, sowie Fälle, in denen stattdessen ein Standardrelais besser geeignet ist.
| Szenario | Passende Wahl | Grund |
|---|---|---|
| Batteriebetriebener Smart Meter | Magnetisches Verriegelungsrelais | Nahezu null Standby-Stromverbrauch |
| Fernzugriffskontrollschloss | Magnetisches Verriegelungsrelais | Hält den Zustand ohne Dauerstrom |
| Einfaches, wandbetriebenes Bedienfeld | Standardrelais | Einfachere Einzelspulen-Antriebsschaltung |
| Solarbetriebene Feldausrüstung | Selbsthaltendes Relais | Minimiert den Stromverbrauch bei begrenztem Strombudget |
Vor der endgültigen Konstruktion eines Stromstoßrelais helfen einige zusätzliche Prüfungen, die langfristige Eignung zu bestätigen:
Die zuvor besprochene stabile Impulsdauerkurve hängt von der konsequenten Herstellung der Permanentmagnet-, Anker- und Spulenbaugruppe in einem ab magnetisches Verriegelungsrelais . Schwankungen in der Magnetstärke oder Ankerausrichtung können die minimale Impulsenergie verschieben, die zum zuverlässigen Schalten des Zustands erforderlich ist. Aus diesem Grund ist eine strenge Prozesskontrolle bei Verriegelungskonstruktionen wichtiger als bei einfacheren Standardrelais. Automatisierte Montage und prozessbegleitende Magnettests tragen dazu bei, dass die Leistung eines magnetischen Verriegelungsrelais über alle Produktionschargen hinweg innerhalb enger Toleranzen bleibt, und unterstützen das vorhersehbare Langzeitverhalten, das in den oben genannten Daten zur Schaltlebensdauer gezeigt wird.
Prozessverifizierungsschritte wie Magnetflusstests, Impuls-Antwort-Probenahme und mechanische Zyklenprüfungen sind Standardverfahren, die die Zuverlässigkeitsdaten unterstützen, auf die in diesem Artikel Bezug genommen wird. Für Ingenieure, die ein Stromstoßrelais in großem Maßstab beschaffen, ist die Bestätigung dieser Qualitätskontrollpunkte bei einem Lieferanten oft genauso wertvoll wie die Durchsicht der veröffentlichten Datenblattspezifikationen.
Ningbo Chengyuan Chuangke Electronics Co., Ltd. ist eine Tochtergesellschaft der Ningbo Yinzhou Chengyuan Electronic Device Factory. Ich beschäftige mich seit fast 30 Jahren intensiv mit der Herstellung von Relais 30 Jahre Das Unternehmen ist ein professioneller Hersteller, der Forschung und Entwicklung, Produktion und Vertrieb integriert Selbsthaltendes Relais und zugehörige Schaltkomponenten. Sein Kernprinzip „Ehrlichkeit als Grundlage und Qualität als Seele“ wird durch effiziente Teamarbeit unterstützt, die darauf abzielt, einen Ruf für zuverlässige Produkte auf nationalen und internationalen Märkten aufzubauen.
Das Werk hat automatisierte Produktionsanlagen eingeführt, wählt hochwertige Materialien aus und wendet strenge Prozesskontrollen in der gesamten Produktionskette an, um die Stabilität und Haltbarkeit der fertigen Einheiten zu gewährleisten. Ausgehend vom heimischen Markt baut das Unternehmen seine internationale Ausrichtung aktiv aus und sein Fokus auf Qualität und ehrlichen Service hat ihm dabei geholfen, sich bei Kunden im In- und Ausland einen Namen zu machen. Geleitet von kontinuierlicher technologischer Innovation arbeitet Ningbo Chengyuan Chuangke Electronics Co., Ltd. daran, die industrielle Modernisierung voranzutreiben und möchte ein zuverlässiger Partner für Unternehmen bleiben, die magnetische Verriegelungsrelaislösungen beziehen.
F1: Wie hält ein Stromstoßrelais seine Position ohne Dauerstrom?
A1: Es verwendet einen Permanentmagneten oder eine mechanische Verriegelung, um den Anker nach einem kurzen Spulenimpuls an Ort und Stelle zu halten, sodass kein fortlaufender Strom erforderlich ist, um den Kontaktzustand aufrechtzuerhalten.
F2: Was ist der Hauptvorteil eines magnetischen Verriegelungsrelais in batteriebetriebenen Systemen?
A2: Da die Spule nur während des kurzen Schaltimpulses Strom zieht, sinkt der Stromverbrauch im Standby-Modus erheblich im Vergleich zu einem Relais, das angezogen bleiben muss, um seine Position zu halten.
F3: Benötigt ein magnetisches Verriegelungsrelais eine komplexere Ansteuerschaltung?
A3: Ja, im Allgemeinen ist eine Setz- und Rücksetzimpulslogik anstelle eines einfachen kontinuierlichen Spulensignals erforderlich, was im Austausch für die Energieeinsparungen eine gewisse Schaltungskomplexität mit sich bringt.
F4: Wie kann ein System den aktuellen Zustand eines Stromstoßrelais nach einem Stromausfall bestätigen?
A4: Viele Designs fügen eine Positionserfassungsmethode hinzu, z. B. einen Hilfskontakt oder ein Rückmeldesignal, damit das Steuersystem den Relaisstatus überprüfen kann, sobald die Stromversorgung wiederhergestellt ist.
F5: Welche Herstellungsfaktoren beeinflussen die Zuverlässigkeit des Stromstoßrelais am meisten?
A5: Gleichbleibende Permanentmagnetstärke, präzise Ankerausrichtung und kontrollierte Spulenwicklung sind die Schlüsselfaktoren, die bestimmen, wie zuverlässig ein magnetisches Verriegelungsrelais den Zustand während seiner Nennlebensdauer schaltet.
