Was ein Reed-Relais ist und wo es sich auszeichnet

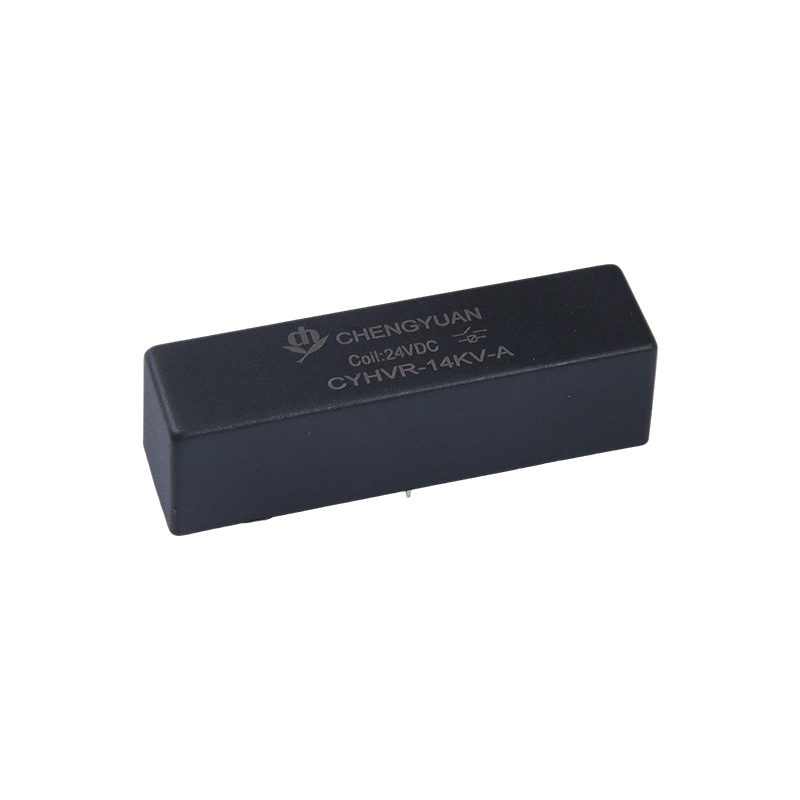

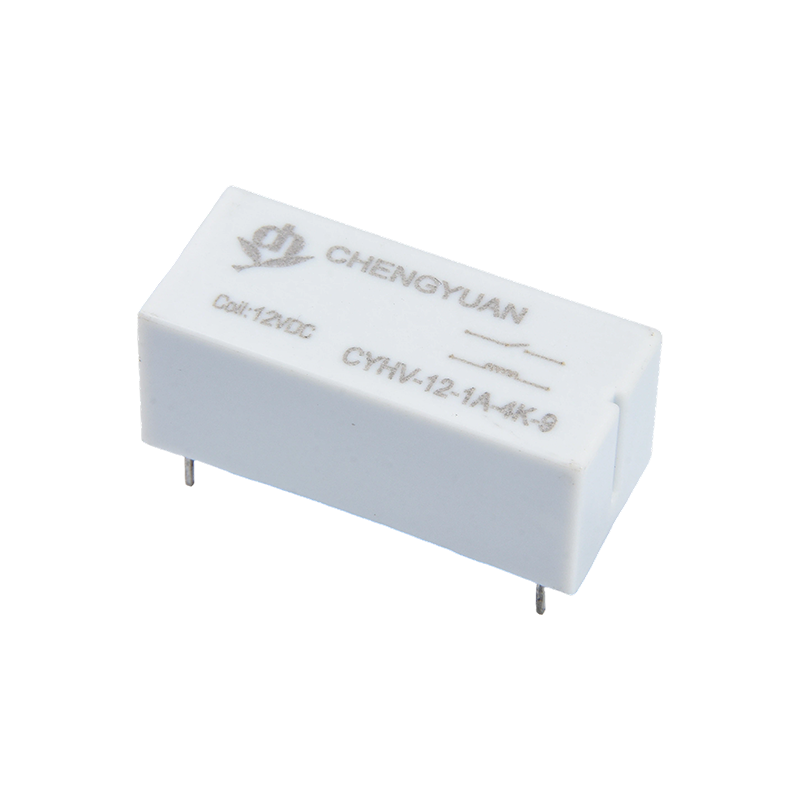

A Reed-Relais ist ein Schaltgerät, das um ein Paar ferromagnetischer Reed-Kontakte herum aufgebaut ist, die in einer Glaskapsel versiegelt sind und durch eine umgebende Spule aktiviert werden, die ein Magnetfeld erzeugt, um die Reed-Kontakte zusammenzuziehen. Diese versiegelte Konstruktion ist es, was einen ausmacht Reed-Relaisschalter Abgesehen von elektromechanischen Designs mit offenem Rahmen bleiben die Kontakte vor Staub, Feuchtigkeit und Oxidation isoliert, was ein konsistentes Schalten mit niedrigem Widerstand über sehr hohe Zyklenzahlen hinweg ermöglicht. Als Kategorie von elektromagnetisches Reed-Relais Es eignet sich besonders gut für die Signalumschaltung mit geringem Strom, für Testgeräte und für Anwendungen, bei denen ein schneller und präziser Betrieb wichtiger ist als die bloße Belastbarkeit.

Der direkte Vorteil eines elektrisches Reed-Relais ist Geschwindigkeit kombiniert mit Kontaktsauberkeit: Da der Schaltmechanismus kompakt und abgedichtet ist, sind die Betätigungszeiten typischerweise viel schneller als bei herkömmlichen elektromechanischen Relais, und das Kontaktprellen ist tendenziell minimal. Dieser Artikel geht durch gemessene Schaltdaten, Lebenszyklusverhalten und Strukturvergleiche, um zu klären, wo ein Reed-Relais am besten in ein umfassenderes Steuerungssystemdesign passt.

Kern-Switching-Eigenschaften im Vergleich zu Standardmetriken

Bei der Bewertung von a Reed-Relaisschalter Im Vergleich zu allgemeinen elektromechanischen Schalt-Benchmarks stechen fünf Merkmale am deutlichsten hervor: Betätigungsgeschwindigkeit, Kontaktprellkontrolle, versiegelte Zuverlässigkeit, mechanische Lebensdauer und Spulenempfindlichkeit. Das horizontale Balkendiagramm unten bewertet jedes Merkmal anhand eines Index von 0 bis 100, der aus typischen Datenblattbereichen von Reed-Relais erstellt wird. Betriebsgeschwindigkeit und versiegelte Zuverlässigkeit punkten am besten, was den grundlegenden Designvorteil einer versiegelten Glaskapsel widerspiegelt, in der die Reed-Kontakte vor Umweltverschmutzung geschützt sind. Auch die Spulenempfindlichkeit punktet, da die kompakte Reed-Baugruppe vergleichsweise wenig Magnetkraft zur Betätigung benötigt. Die mechanische Lebensdauer liegt im Vergleich zu den anderen Kennzahlen nur deshalb etwas niedriger, weil die Reed-Kontakte zwar langlebig, aber dünner sind als Relaiskontakte mit höherer Belastbarkeit, ein Kompromiss, der bewusst im Austausch für schnelleres Schalten eingegangen wurde.

Diese indexbasierte Sichtweise bestätigt, dass die Kernstärke eines Reed-Relais im schnellen, sauberen Schalten und nicht im Umgang mit schweren Lasten liegt. Genau aus diesem Grund dominiert es Anwendungen wie Prüfvorrichtungen, medizinische Instrumente und die präzise Signalweiterleitung, wo ein elektrisches Reed-Relais muss schnell und gleichmäßig schalten, ohne dass Kontaktgeräusche entstehen.

Kontaktwiderstandsverhalten über längere Schaltzyklen hinweg

Da die versiegelten Kontakte eines Reed-Relais vor Verunreinigungen in der Luft geschützt bleiben, bleibt der Kontaktwiderstand im Vergleich zu Relaiskonstruktionen mit offenem Rahmen tendenziell ungewöhnlich stabil über sehr hohe Zyklenzahlen hinweg. Das folgende Liniendiagramm zeigt den Kontaktwiderstand für einen elektromagnetisches Reed-Relais über fünf Stufen eines Schaltlebensdauertests, der von 100.000 Zyklen bis zu 5 Millionen Zyklen reicht, was für viele Reed-Anwendungen auf Signalebene ein realistischer Bereich ist. Die Kurve zeigt eher einen langsamen, kontrollierten Anstieg als einen scharfen Sprung, was den Vorteil der hermetisch verschlossenen Glashülle widerspiegelt, die die Kontaktflächen vor Oxidation schützt. Dieses vorhersehbare Verschlechterungsmuster gibt Ingenieuren Sicherheit bei der Spezifikation eines Reed-Relais-Schalters für Anwendungen mit sehr hohen Anforderungen an die Schalthäufigkeit, wie etwa automatisierte Prüfgeräte, die tausende Male pro Tag zyklisch wechseln.

Der Widerstand steigt erst ab ca 35 mΩ bei 100.000 Zyklen bis etwa 70 mΩ bei 5 Millionen Zyklen , eine ungewöhnlich flache Kurve für eine Relaistechnologie, die unterstreicht, warum ein Reed-Relais oft die bevorzugte Wahl für Hochfrequenz- und Schwachstromschaltungen ist, bei denen die Kontaktverschlechterung über eine sehr lange Betriebslebensdauer minimal bleiben muss.

Wo Reed-Relais anwendungsübergreifend auftauchen

Die Anwendungsverbreitung eines elektrisches Reed-Relais sieht ganz anders aus als ein herkömmliches elektromechanisches Relais, da seine Stärken eher auf Präzision und Geschwindigkeit als auf Leistungsschaltung ausgerichtet sind. Das vertikale Balkendiagramm unten zeigt die typische Nutzungsverteilung über gängige Anwendungskategorien basierend auf aggregierten Feldmustern. Test- und Messgeräte liegen mit großem Abstand an der Spitze, gefolgt von Telekommunikationsvermittlung, medizinischen Instrumenten und Sicherheits- oder Zugangskontrollsystemen, wobei ein kleinerer Anteil auf allgemeine Signalrouting-Aufgaben entfällt.

Allein Prüf- und Messgeräte machen etwa einen Anteil aus 34 % of typical reed relay deployment getrieben durch die Notwendigkeit eines schnellen, wiederholbaren Schaltens in automatisierten Prüfständen, wo ein standardmäßiges elektromechanisches Relais zu viel Verzögerung oder Kontaktprellen verursachen würde. Auch Telekommunikationsanwendungen sind stark auf die versiegelte, rauscharme Schaltung angewiesen, die ein Reed-Relaisschalter für die Signalpfadauswahl bietet.

Reed-Relais im Vergleich zum standardmäßigen elektromechanischen Relais

Ein Radardiagramm ist eine nützliche Möglichkeit, zu visualisieren, wie a Reed-Relais im Vergleich zu einem standardmäßigen elektromechanischen Relais über mehrere Dimensionen gleichzeitig. In der Tabelle unten sind beide Relaistypen hinsichtlich Betätigungsgeschwindigkeit, Kontaktreinheit, Belastbarkeit, kompakter Größe und mechanischer Lebensdauer dargestellt. Die Form des Reed-Relais verbessert die Betriebsgeschwindigkeit und die Kontaktsauberkeit erheblich, was auf den abgedichteten, massearmen Schaltmechanismus zurückzuführen ist, während das Standardrelais die Belastbarkeit noch weiter steigert, da seine schwereren Kontaktlamellen für die Unterbrechung größerer Ströme ausgelegt sind. Keine der Formen dominiert alle Achsen, was die Kernaussage ist: Die beiden Technologien ergänzen sich und konkurrieren nicht in allen Anwendungsfällen.

Diese Gegenüberstellung unterstreicht, dass ein elektromagnetisches Reed-Relais ist die stärkere Wahl für schnelles, sauberes Schalten bei geringem Strom, während ein standardmäßiges elektromechanisches Relais besser für Lasten mit höherem Strom geeignet ist. Ingenieure, die ein gemischtes Steuerungssystem entwerfen, verwenden häufig beide Technologien zusammen und verwenden Reed-Relais für die Signalebenenschaltung und Standardrelais für die Leistungsebenenschaltung innerhalb desselben Panels.

Praktische Anleitung zur Spezifikation eines Reed-Relaisschalters

Das Richtige wählen Reed-Relaisschalter Zunächst muss bestätigt werden, dass die Anwendung tatsächlich ein Schalten mit niedrigem Strom und hoher Geschwindigkeit anstelle einer stärkeren Lastunterbrechung erfordert. Die folgende Tabelle fasst praktische Szenarien zusammen, in denen ein Reed-Relais typischerweise die geeignete Lösung ist, sowie Fälle, für die eine alternative Relaistechnologie besser geeignet ist.

Szenariobasierte Auswahlreferenz

Vor der endgültigen Konstruktion eines Reed-Relais helfen einige zusätzliche Prüfungen, die langfristige Eignung zu bestätigen:

1. Stellen Sie sicher, dass die Anforderungen an Spulenspannung und -strom mit der Ausgangsleistung des Treiberschaltkreises übereinstimmen.
2. Stellen Sie sicher, dass die Kontaktbelastbarkeit für das Schalten auf Signalebene und nicht auf Leistungsebene geeignet ist.
3. Vergleichen Sie die Betriebs- und Freigabezeitspezifikationen mit den Timing-Anforderungen der Anwendung.
4. Vergleichen Sie die erwartete Schaltfrequenz mit der mechanischen Nennlebensdauer der Reed-Kontakte.
5. Berücksichtigen Sie die Notwendigkeit einer magnetischen Abschirmung, wenn das Reed-Relais in der Nähe anderer spulenbetriebener Komponenten platziert wird.

Fertigungspräzision hinter zuverlässiger Reed-Schaltung

Die zuvor besprochene stabile Kontaktwiderstandskurve hängt von der präzisen Fertigung in jeder Phase ab: der Ausrichtung der Reeds innerhalb der Glaskapsel, der Qualität der Kontaktbeschichtung und der Dichtigkeit der Hülle selbst. Selbst geringfügige Unstimmigkeiten beim Reed-Abstand oder der Beschichtungsdicke können zu einer Verschiebung der Betriebsspannung oder zu einem inkonsistenten Sprungverhalten innerhalb einer Produktionscharge führen. Automatisierte Montage und prozessbegleitende elektrische Prüfungen tragen dazu bei, einen reibungslosen Ablauf zu gewährleisten elektromagnetisches Reed-Relais Die Leistung liegt innerhalb enger Toleranzen, was besonders bei Test- und Messanwendungen wichtig ist, bei denen die Schaltzeit über Tausende von Einheiten hinweg konsistent bleiben muss.

Schritte zur Prozessüberprüfung wie die Prüfung der hermetischen Dichtung, die Probenahme des Kontaktwiderstands und die Messung der Betriebszeit sind Standardverfahren, die die Zuverlässigkeitsdaten unterstützen, auf die in diesem Artikel Bezug genommen wird. Für Ingenieure, die ein elektrisches Reed-Relais in großem Maßstab beschaffen, ist die Bestätigung dieser Qualitätskontrollpunkte bei einem Lieferanten oft genauso wertvoll wie die Durchsicht der veröffentlichten Datenblattspezifikationen.

Über Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. ist eine Tochtergesellschaft der Ningbo Yinzhou Chengyuan Electronic Device Factory. Ich beschäftige mich seit fast 30 Jahren intensiv mit der Herstellung von Relais 30 Jahre Das Unternehmen ist ein professioneller Hersteller, der Forschung und Entwicklung, Produktion und Vertrieb integriert Reed-Relais und zugehörige Schaltkomponenten. Sein Kernprinzip „Ehrlichkeit als Grundlage und Qualität als Seele“ wird durch effiziente Teamarbeit unterstützt, die darauf abzielt, einen Ruf für zuverlässige Produkte auf nationalen und internationalen Märkten aufzubauen.

Das Werk hat automatisierte Produktionsanlagen eingeführt, wählt hochwertige Materialien aus und wendet strenge Prozesskontrollen in der gesamten Produktionskette an, um die Stabilität und Haltbarkeit der fertigen Einheiten zu gewährleisten. Ausgehend vom heimischen Markt baut das Unternehmen seine internationale Ausrichtung aktiv aus und sein Fokus auf Qualität und ehrlichen Service hat ihm dabei geholfen, sich bei Kunden im In- und Ausland einen Namen zu machen. Geleitet von kontinuierlicher technologischer Innovation arbeitet Ningbo Chengyuan Chuangke Electronics Co., Ltd. daran, die industrielle Modernisierung voranzutreiben und ist bestrebt, ein zuverlässiger Partner für Unternehmen zu bleiben, die elektromagnetische Reed-Relaislösungen beziehen.

Häufig gestellte Fragen

F1: Warum schaltet ein Reed-Relais schneller als ein Standardrelais?

A1: Die Reed-Kontakte sind leicht und in einer kleinen, abgedichteten Kapsel untergebracht, so dass bei der Erregung der Spule nur sehr wenig Masse bewegt werden muss, was wesentlich kürzere Betätigungszeiten als bei typischen Open-Frame-Relaiskonstruktionen ermöglicht.

F2: Warum werden Reed-Relais häufig in Test- und Messgeräten verwendet?

A2: Durch ihr schnelles Schalten mit geringem Sprung und die Zuverlässigkeit der versiegelten Kontakte eignen sie sich gut für automatisierte Testsysteme, die schnell und wiederholt zyklisch arbeiten müssen, ohne dass es zu Signalrauschen kommt.

F3: Wie wirkt sich ein versiegeltes Design auf den langfristigen Kontaktwiderstand aus?

A3: Da die Kontakte vor Verunreinigungen in der Luft geschützt sind, steigt der Widerstand tendenziell auch nach Millionen von Schaltzyklen langsam und vorhersehbar an, anstatt sich stark zu verschlechtern.

F4: Kann ein elektromagnetisches Reed-Relais höhere Stromlasten verarbeiten?

A4: Reed-Relais sind im Allgemeinen für Signalpegel- und Schwachstromschaltungen gedacht, daher erfordern Anwendungen mit Motoren oder Heizungen normalerweise stattdessen ein standardmäßiges elektromechanisches Relais.

F5: Welche Herstellungsfaktoren sind für die Zuverlässigkeit des Reed-Relais am wichtigsten?

A5: Präzise Reed-Ausrichtung, konsistente Kontaktbeschichtung und hermetische Dichtungsintegrität sind die Schlüsselfaktoren, die bestimmen, wie vorhersehbar die Leistung eines elektrischen Reed-Relais über eine Produktionscharge hinweg ist.
