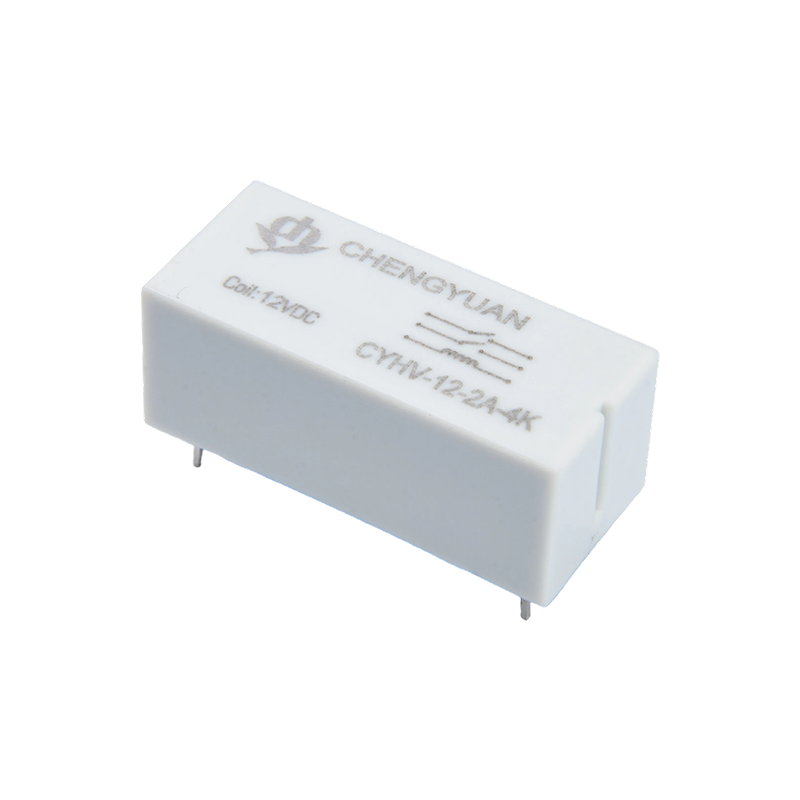

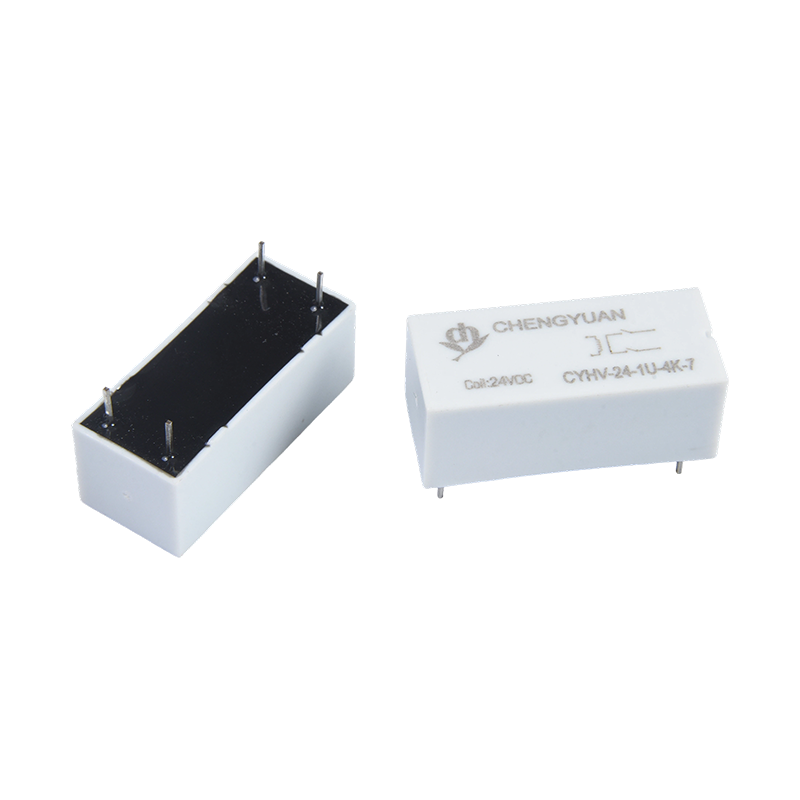

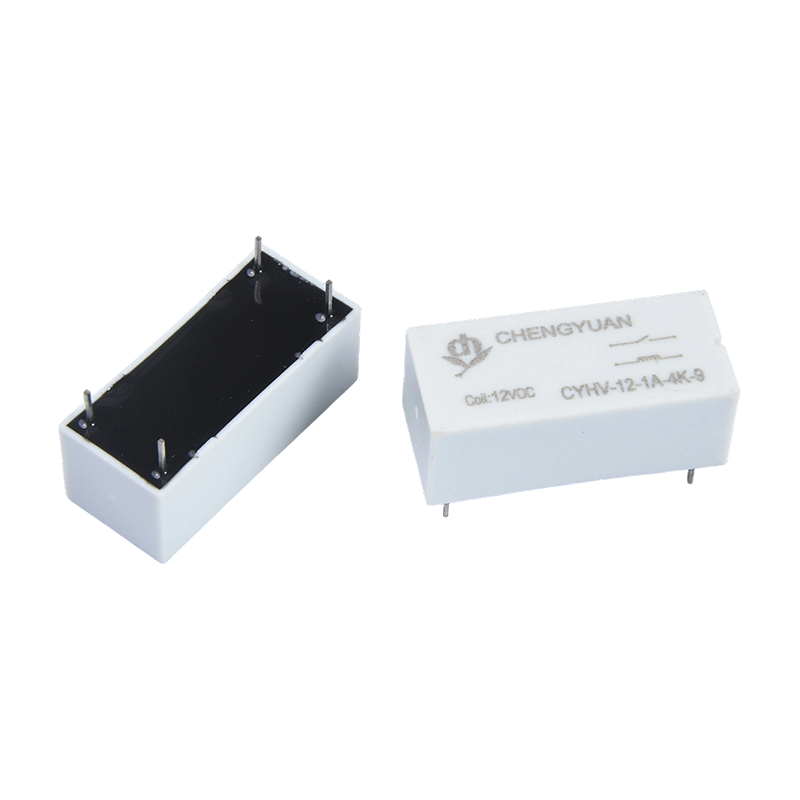

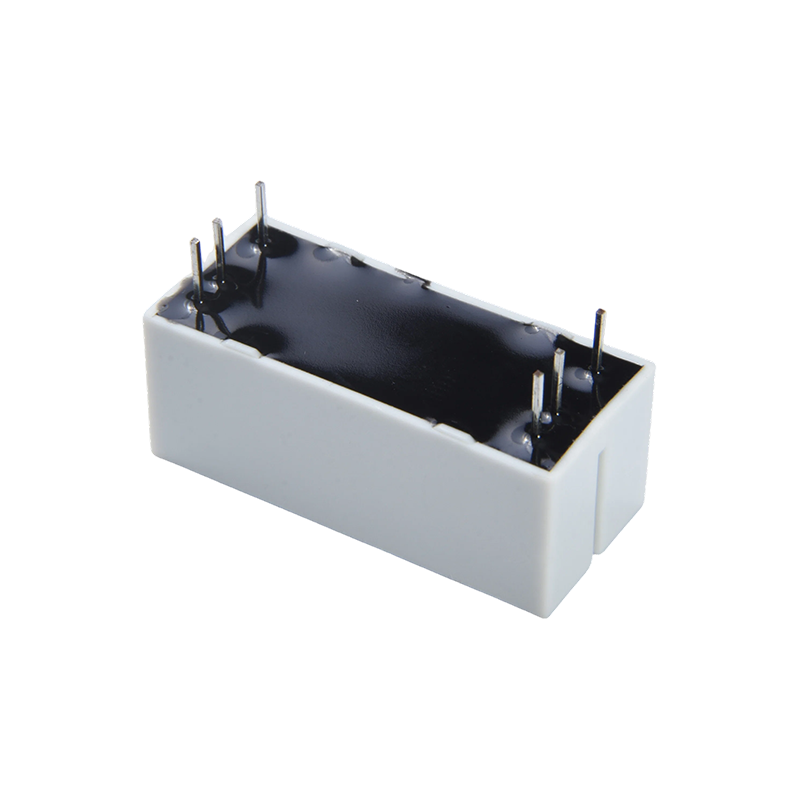

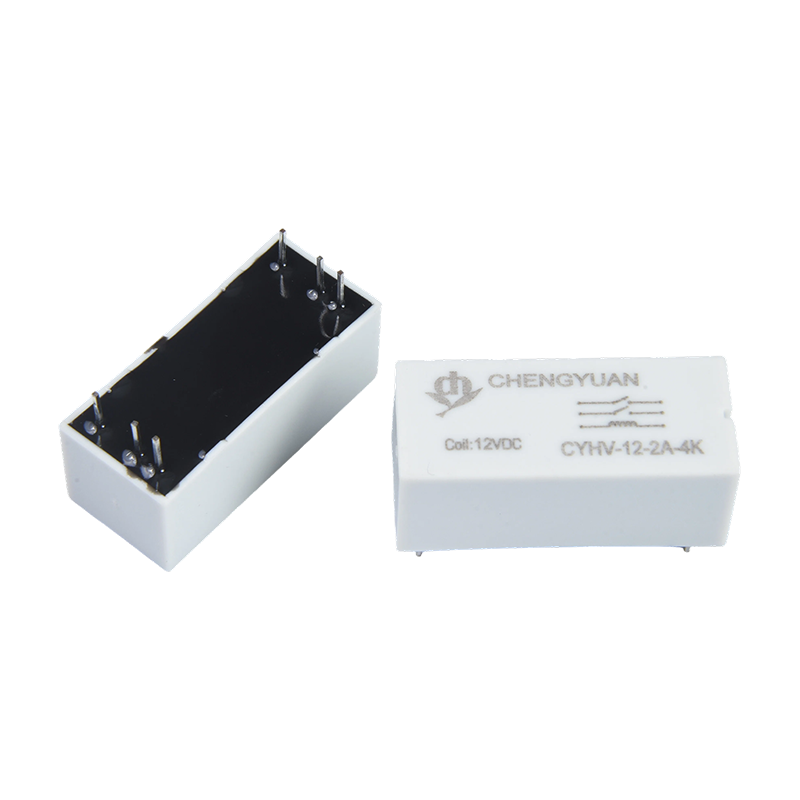

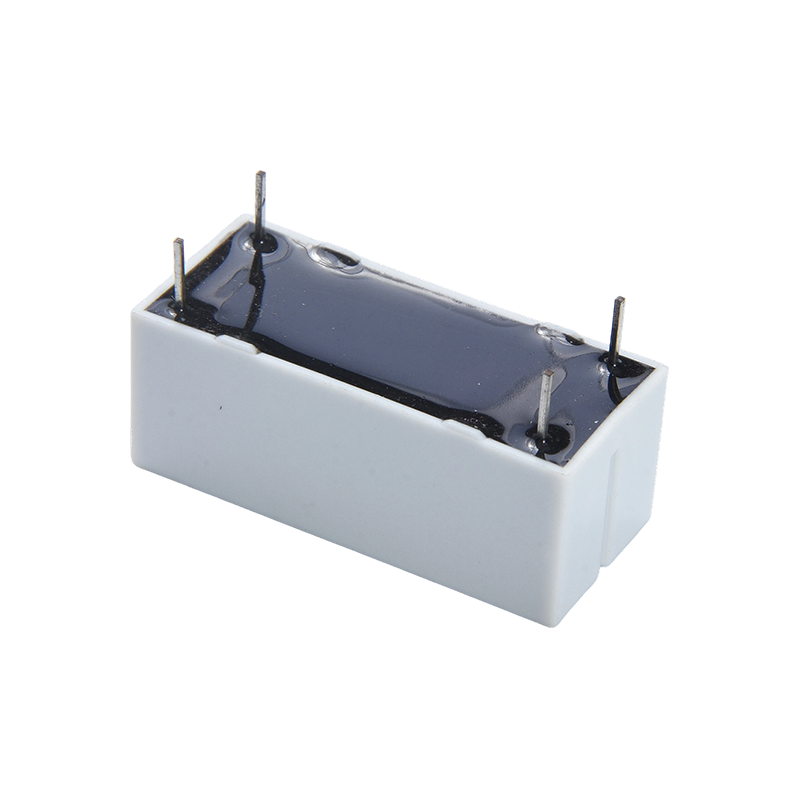

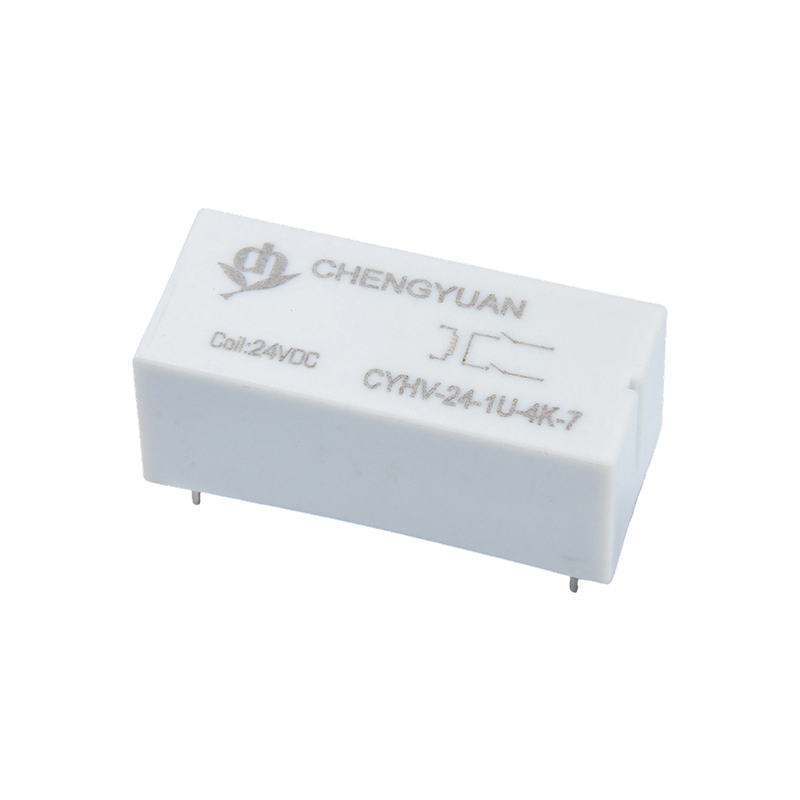

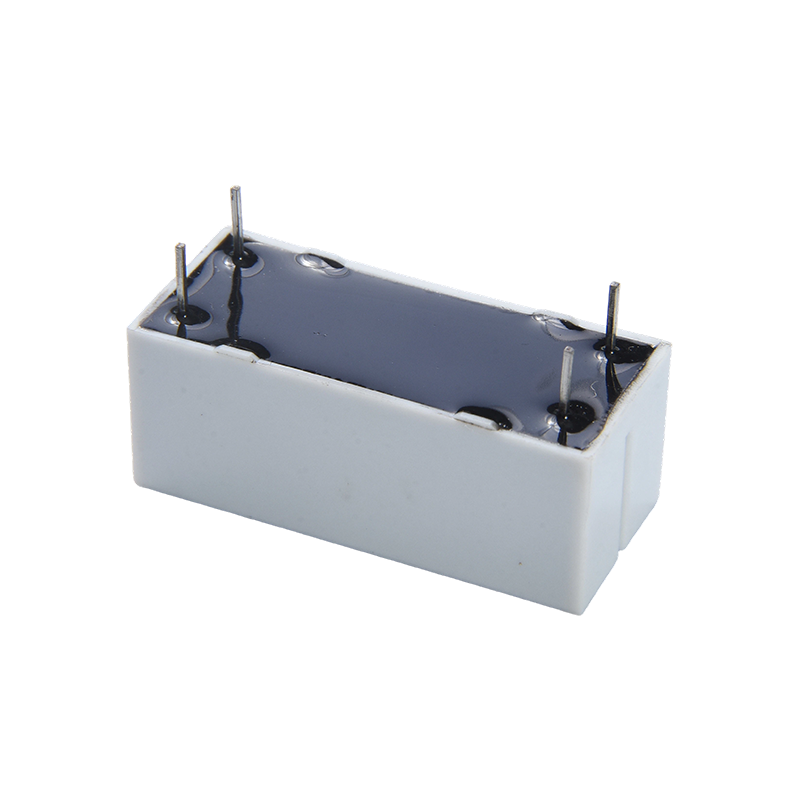

Produktvorteile:
Ultrahochspannungsisolation: Hält Spannungen zwischen Kontakten von bis zu 6000 V stand und bietet hervorragende Hochspannungsisolationsfähigkeiten für Relais auf Leiterplattenebene, wodurch Hochspannungsstörungen wirksam blockiert werden.
Schalten bei hoher Spannung und niedrigem Strom: Optimiert für das Schalten schwacher Ströme unter hoher Spannung (z. B. 10 mA bei 1500 VDC) oder konventioneller Ströme unter niedriger Spannung (z. B. 1 A bei 30 VDC) mit einem klar definierten Anwendungsbereich.
Versiegelte, langlebige Struktur: Der Reed-Schalter ist in einem Inertgas versiegelt und weist keine beweglichen Verschleißteile auf, was zu einer extrem langen mechanischen Lebensdauer und Immunität gegenüber Staub und Feuchtigkeit in der Umgebung führt.
Hauptmerkmale:
Mehrstufige Lastspezifikationen: Unterstützt verschiedene Lastbedingungen: 10 mA/1500 VDC, 15 mA/1000 VDC, 1 A/30 VDC, sowohl für Hochspannungs-Mikrostrom- als auch für Niederspannungs-Konventionalstromszenarien.
Hochempfindliche Spule: Geringer Stromverbrauch für den Spulenantrieb, kompatibel mit 3-24-V-DC-Niederspannungssteuersignalen, einfache Ansteuerung direkt durch integrierte Schaltkreise.
Kompakte Leiterplattenmontage: Miniaturgehäusedesign, direkt auf die Leiterplatte gelötet, platzsparend und für interne Instrumentenanordnungen mit hoher Dichte geeignet.
Schnelle Reaktion: Die schnelle Aktion des Reed-Schalters und die kurze Schaltzeit erfüllen die Timing-Anforderungen für die Signalabtastung in der Instrumentierung.
Hauptanwendungen:
Sicherheitsüberwachungsgeräte: Wird zur Hochspannungssignalabtastung oder zum Schalten von Prüfkreisen in Isolationsüberwachungsgeräten, Spannungsprüfgeräten und Störlichtbogendetektoren verwendet.
Präzisionsinstrumente: Integriert in hochpräzise Netzteile, Messgeräte und medizinische Bildgebungsgeräte (z. B. die Steuerung von Röntgen-Hochspannungsgeneratoren), um Hochspannungsisolation und Signalumschaltung bereitzustellen.
Kommunikation und industrielle Steuerung: Wird als zuverlässige Isolations- und Schaltkomponente in Kommunikationsschnittstellen und SPS-Hochspannungseingangsmodulen verwendet, die eine hohe Potentialisolierung erfordern.
Neue Energiesysteme: Wird in Spannungsabtast-Isolationsschaltungen von Photovoltaik-Wechselrichtern und Batteriemanagementsystemen (BMS) eingesetzt.
| Kontaktdaten |
| Typ | CYHV |
| Kontaktmaterial | Galvanisieren Sie Ir Rh |
| Kontaktvereinbarung | 1A; 2A; 1HE |
| Kontaktwiderstand | 1A/2A: 150mΩ Max. (bei 1A 16VDC) 1U: 150mΩ*2 Max. (bei 1A 16VDC) |
| Nennlast (ohmsche Last） | 100W |
| Max. Schaltstrom | 1A |
| Max. Schaltspannung | 1000 VDC |
| Max. Strom tragen | 2,5A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 1 ms Max. ( Keine Diode) |
| Release-Zeit | 0,3 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 100 MΩ (bei 100 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: (1A/2A)4000VAC, (1U)6000VDC |
| Zwischen Spule und Kontakt: (1A/2A)4000VAC, (1U)6000VDC |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 100000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 1.000.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -10℃~ 65℃( keine Kondensation) |
| Gewicht | Ca. 10g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 33.3 | 150 | 0.166 | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

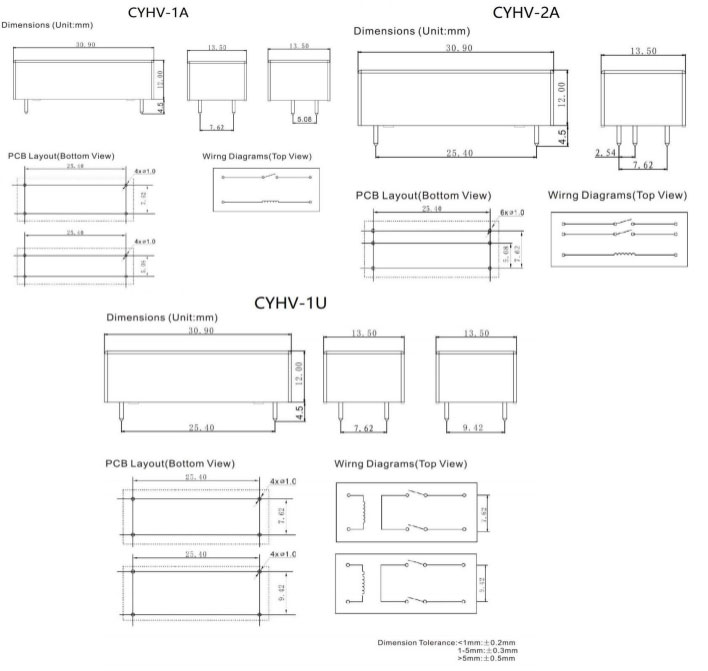

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)
Bestellinformationen
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: Typ: CYHV
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: A Von A ; U Von U
4: Nennspannung: 5,12,24 VDC
5: Fußabstand: 5–5,08 ; 7- 7,62 ; 9 - 9.42
6: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Nutzer in der richtigen Position sein, um eine Auswahl zu treffen
geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie bitte nach der Installation und Reinigung vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
