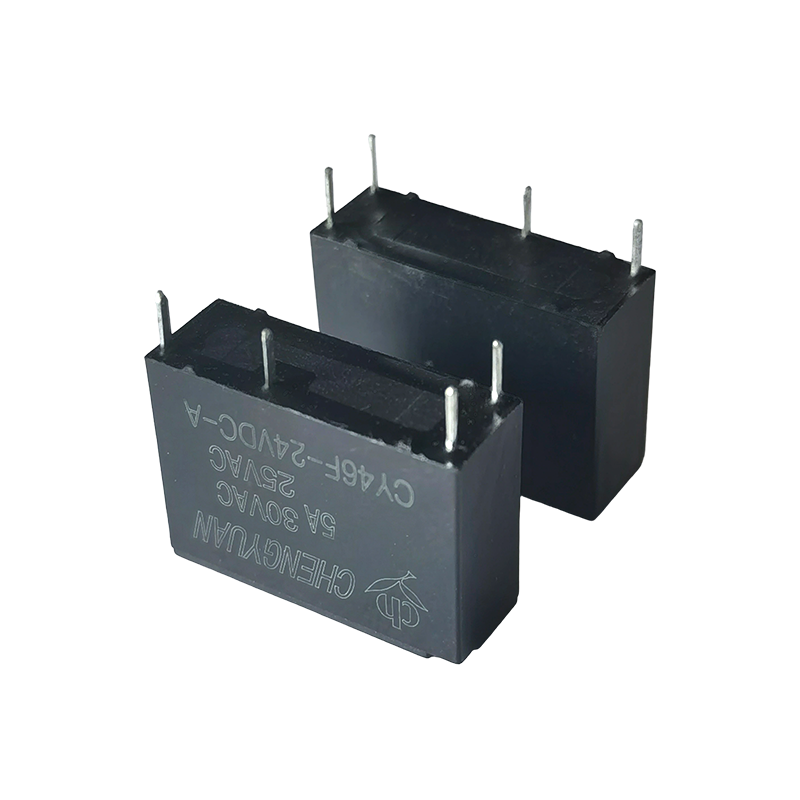

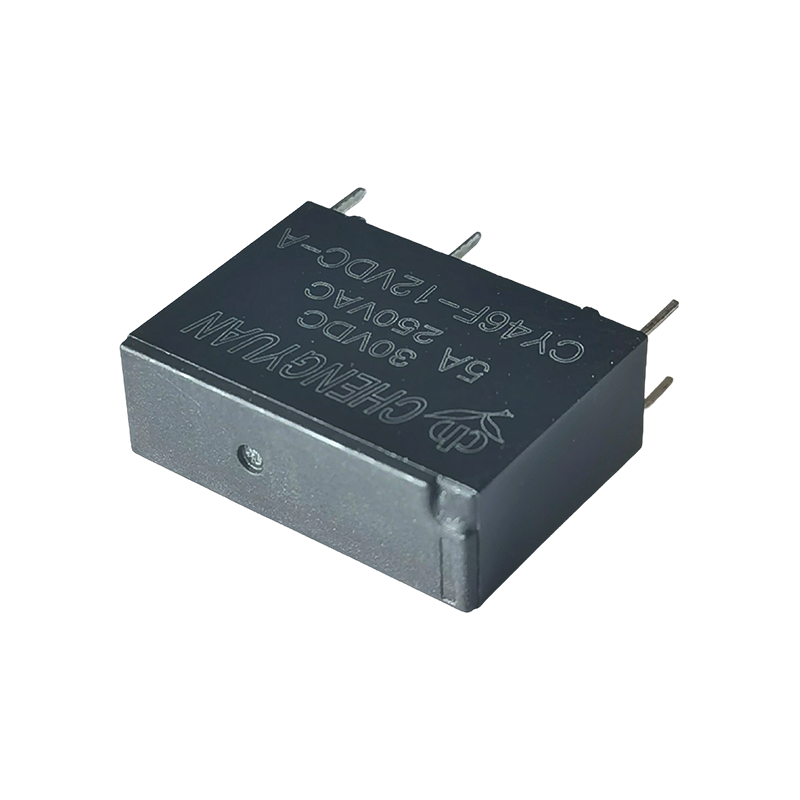

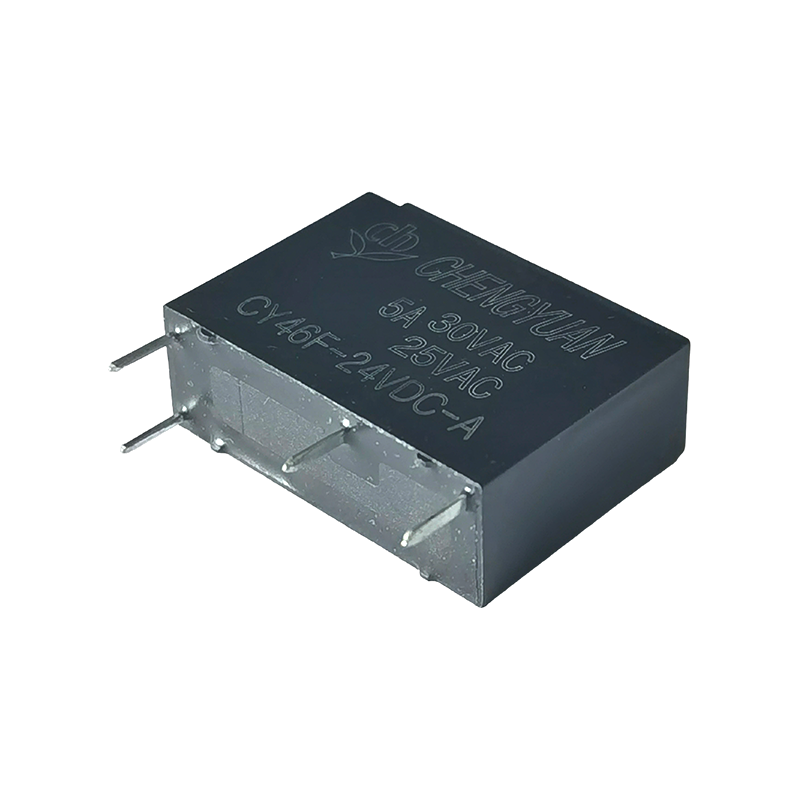

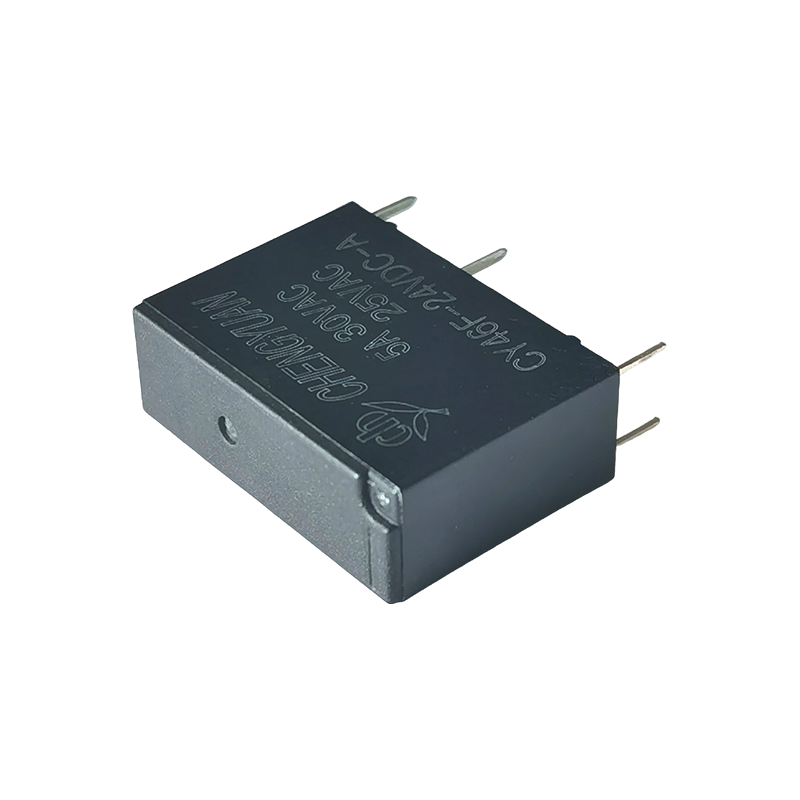

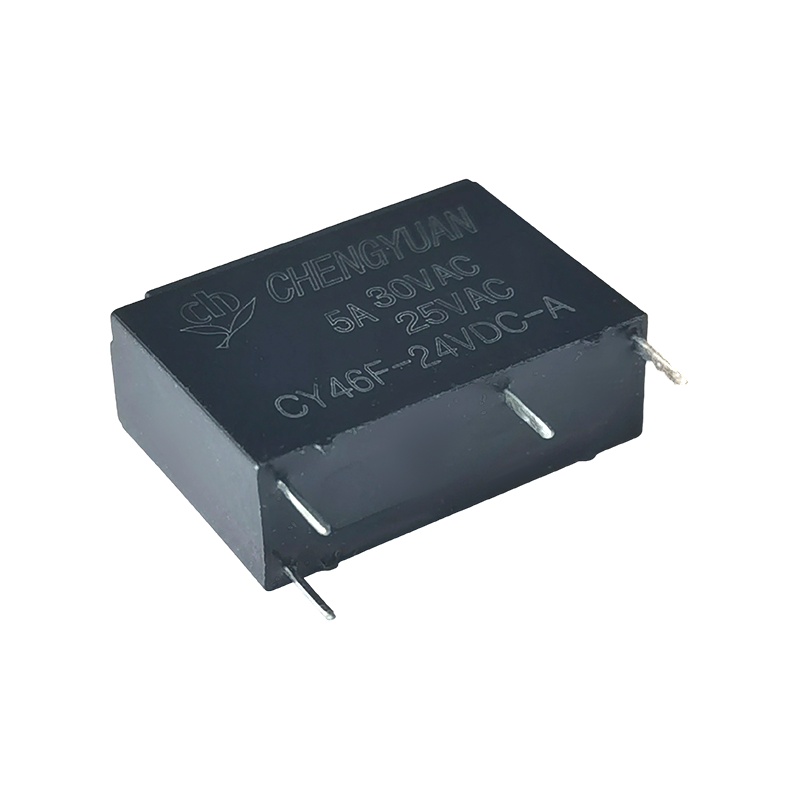

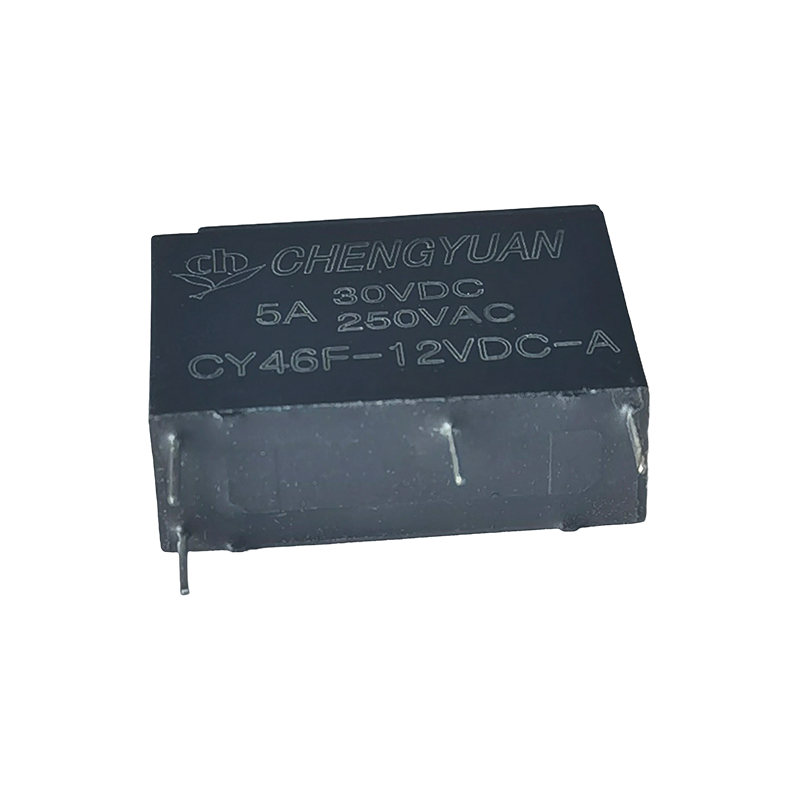

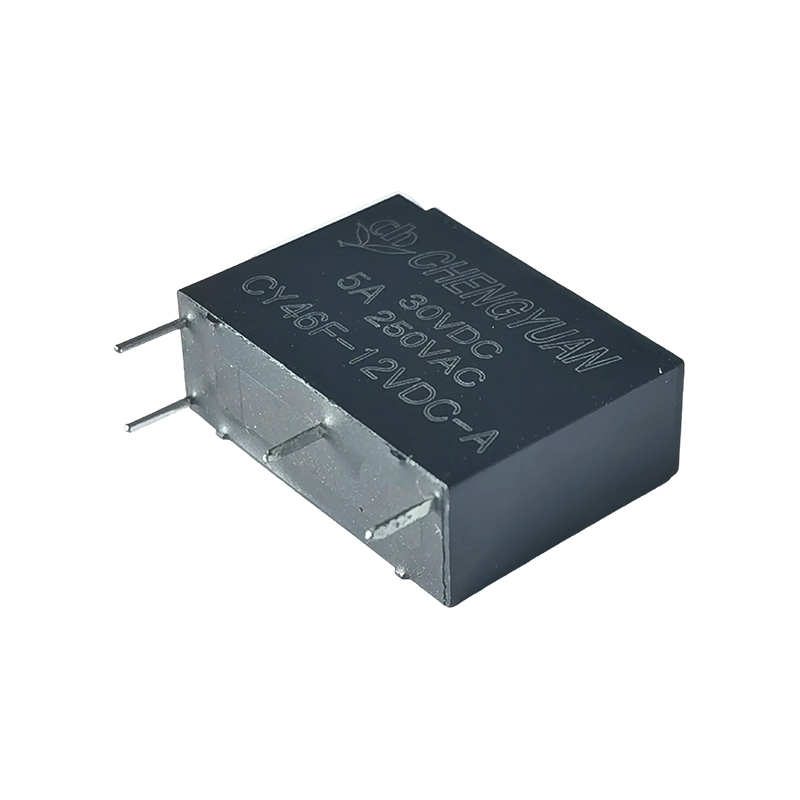

Eigenschaften:
• Kompakte Größe (20 x 7,2 x 16,6 mm), geeignet für Leiterplatten mit hoher Dichte
• Hohe Spannungsfestigkeit: 4000 V (zwischen Spule und Kontakten)
• 5A Kontaktschaltkapazität
Typische Anwendungen:
1. Kleine Haushaltsgeräte: Ein-/Aus-Steuerung für kleine Haushaltsgeräte wie Mini-Reiskocher, kleine Luftbefeuchter, tragbare Wasserkocher und kleine Haushaltsventilatoren, die den Miniaturisierungsdesignanforderungen dieser Produkte gerecht werden;
2. Unterhaltungselektronikgeräte: Powerbanks, kleine Adapter, Ladesteuermodule für digitale Produkte und Schaltungsumschaltung in kleinen Audio- und Videoplayern, wobei ihre ultrakleine Größe für dichte PCB-Layouts genutzt wird;
3. Industrielle Hilfssteuerung: Kleine Sensorsignalschaltung, Miniatur-SPS-Erweiterungsmodule und Hilfssteuerkreise für Automatisierungsgeräte (z. B. Anzeigelampensteuerung, kleine Magnetventiltreiber), kompatibel mit gängigen industriellen Steuerspannungen von 5 VDC bis 24 VDC;
4. Smart-Home-Terminals: Energieverwaltung für intelligente Sensorknoten, kleine intelligente Schalter und drahtlose Fernbedienungs-Empfangsmodule, die den Designanforderungen von Smart-Home-Geräten mit geringem Stromverbrauch und Miniaturisierung gerecht werden;
5. Sicherheits- und medizinische Zusatzgeräte: Signalauslöseschaltungen für kleine Sicherheitsmelder (z. B. Tür- und Fenstersensoren, Rauchmelder) und interne Schaltkreisumschaltung für tragbare medizinische Zusatzgeräte (z. B. kleine Pulsoximeter), um einen stabilen Betrieb zu gewährleisten;
6. Automotive electronics auxiliary: Control circuits for small electrical appliances in car interiors (such as car fans, ambient lights), compatible with the common 12VDC voltage specifications in vehicles.
Kontaktdaten
| Typ | CY46F |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 5A250VAC |
| Max. Schaltstrom | 5A |
| Max. Schaltspannung | 250VAC |
| Max. Schaltleistung | 1250VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 20 ms Max. (Keine Diode) |
| Release-Zeit | 10 ms Max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 750 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 4000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10.000.000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca. 3,9g |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 40 | 125 | Ca. 0,20 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Ca. 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

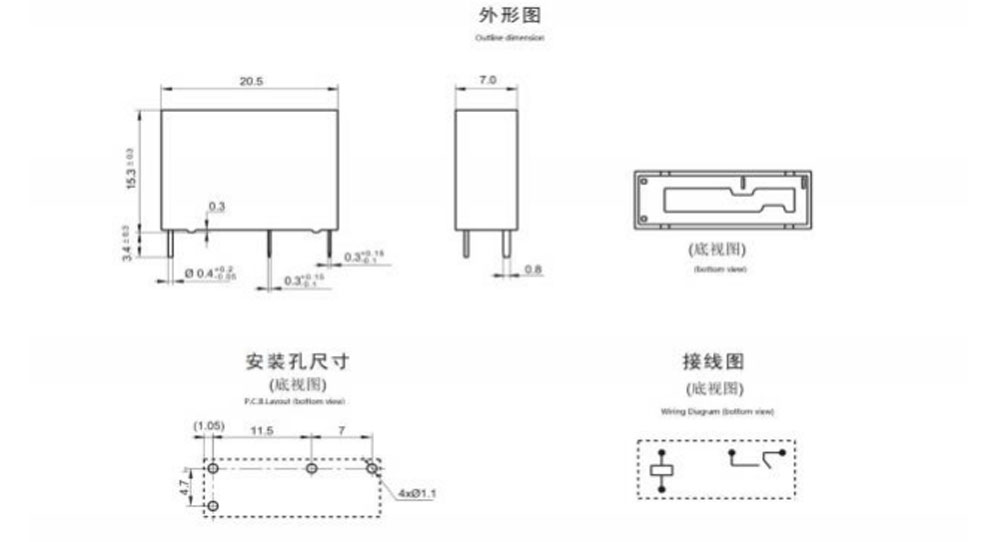

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

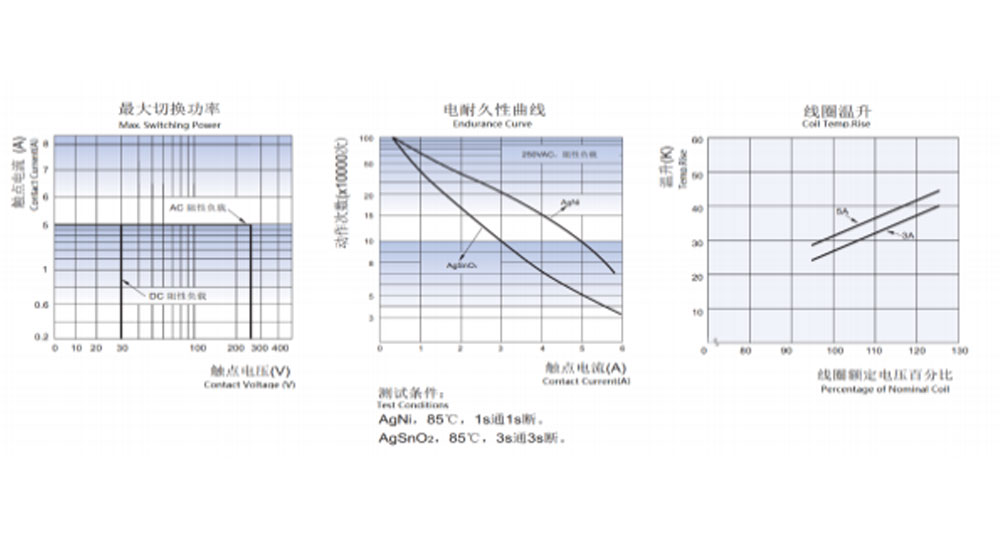

Charakteristische Kurven
Bestellinformationen
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1:Typ:CYF3
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: C Von C ; H Von A ; B Von B
4: Nennspannung: 5,6,9,12,18,24 VDC
5: Spulenleistung: D-0,36 W L-0,2 W
6: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
7: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Nach der Evaluierung durch CHENGYUAN ist ein maßgeschneidertes Sondersuffix verfügbar.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
