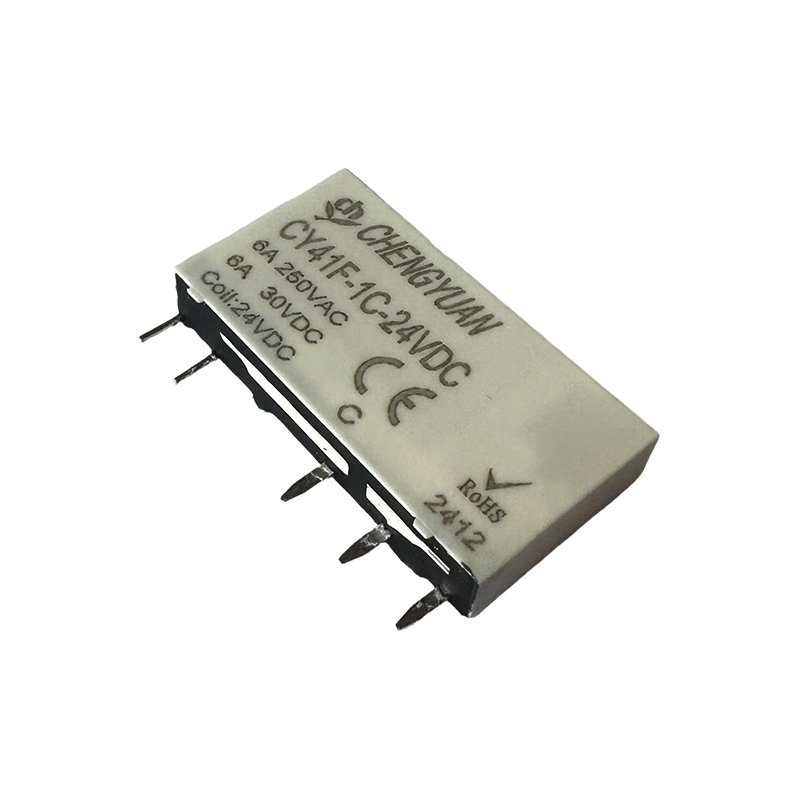

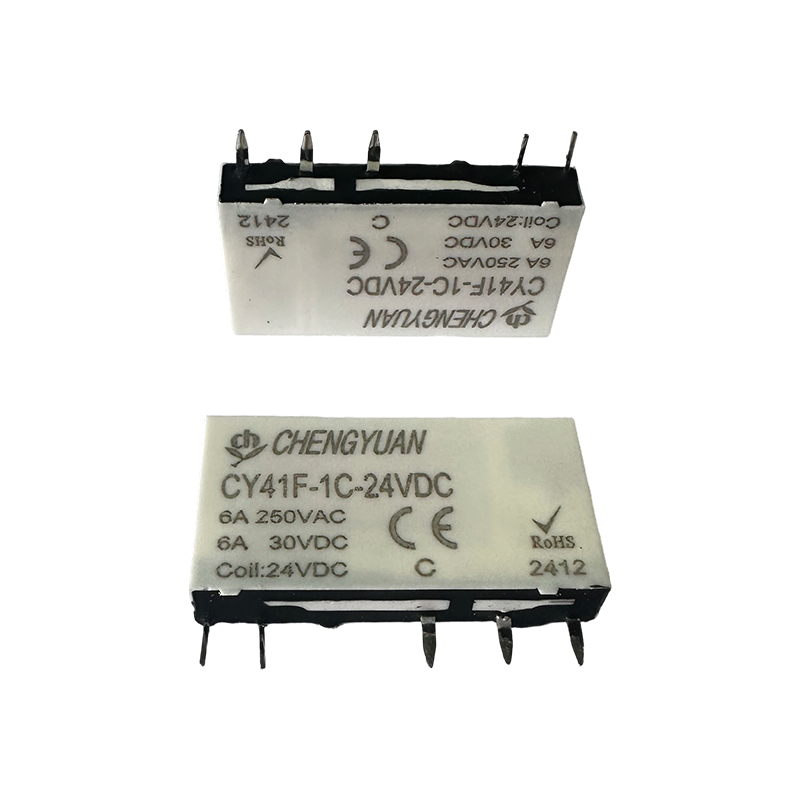

Eigenschaften:
● Ultradünn (nur 5 mm breit)
● 6A Kontaktschaltvermögen
● Dielektrische Spannung zwischen Spule und Kontakten: 4 kV
● Stoßspannungsfestigkeit zwischen Spule und Kontakten: 6kV
● Erfüllt die Anforderungen an die verstärkte Isolierung nach VDE0700/0631
● Hohe Empfindlichkeit, Stromverbrauch ca. 0,17 W
Anwendbare Szenarien:
● Haushaltsgeräte: Leistungssteuerung für leistungsstarke Kleingeräte wie Elektroheizungen und Induktionsherde
● Industrielle Steuerung: Automatisierungsgeräte, kleine SPS, Motorsteuerkreise
● Smart Power Equipment: Intelligente Verteilerkästen, zusätzliche Steuerung von Ladesäulen
● Sicherheitsausrüstung: Überwachung von Stromversorgungen, Schaltkreisumschaltung von Zugangskontrollsystemen
Kontaktparameter
| Kontaktkonfiguration | 1H, 1Z |
| Kontaktwiderstand (1) | Vergoldete Kontakte: ≤ 30 mΩ (1 A 6 VDC); Nicht vergoldete Kontakte: ≤ 100 mΩ (1 A 6 VDC) |
| Kontaktmaterial | AgSnO₂, AgNi |
| Kontaktlast (ohmsch) | 6A 250VAC / 30VDC |
| Maximale Schaltspannung | 400 VAC / 300 VDC |
| Maximaler Schaltstrom | 6A |
| Maximale Schaltleistung | 1500VA / 180W |
| Mindestlast (2) | Nicht vergoldet: 5 VDC 100 mA; Vergoldet: 5 VDC 10 mA |
| Mechanische Haltbarkeit (3) | 1×10⁷ Zyklen |
| Elektrische Haltbarkeit | H-Typ: 6×10⁴ Zyklen (AgNi, 6A 250VAC/30VDC, ohmsche Last, 85℃, 1s ein, 9s aus) Z-Typ: 3×10⁴ Zyklen (NO, AgNi, 6A 250VAC/30VDC, ohmsche Last, 85℃, 1s ein, 9s aus); 1×10⁴ Zyklen (NC, AgNi, 6A 250VAC/30VDC, ohmsche Last, 85℃, 1s ein, 9s aus) |
Hinweise:
(1) Alle oben genannten Werte sind Anfangswerte.
(2) Die oben genannte Mindestlast ist ein Referenzwert, der für normale Temperatur-, Feuchtigkeits- und Druckumgebungen mit nach oben gerichteten Stiften gilt. Dieser Referenzwert kann sich je nach Schalthäufigkeit, Umgebungsbedingungen, erwarteter Lebensdauer und Installationsrichtung ändern. Bitte führen Sie daher vor der Verwendung Bestätigungstests mit tatsächlichen Belastungen durch und es wird empfohlen, die Verwendung unter null Grad Celsius zu vermeiden.
(3) Leerlauftest, keine mechanischen Schäden nach dem Test.
Spulenparameter
| Nennspulenleistung | 5 VDC ~ 24 VDC: Ungefähr 170 mW |
| 48 VDC, 60 VDC: ca. 210 mW |
Hinweis:
(1) Für Lasten ohne angegebene Temperatur in der Tabelle ist die Umgebungstemperatur Raumtemperatur.
Leistungsparameter
| Parameter | Spezifikation |
| Isolationswiderstand | 1000 MΩ (500 VDC) |
| Dielektrische Spannungsfestigkeit | Zwischen Spule und Kontakten | 4000 VAC für 1 Minute |
| Zwischen offenen Kontakten | 1000 VAC für 1 Minute |
| Betriebszeit (bei Nennspannung) | ≤ 8 ms |
| Freigabezeit (bei Nennspannung) | ≤ 4 ms |
| Schock * (1) | Stabilität | 49m/s² |
| Stärke | 980m/s² |
| Vibration * (1) | 10 Hz ~ 55 Hz, 1 mm Doppelamplitude |
| Luftfeuchtigkeit | 5 % ~ 85 % relative Luftfeuchtigkeit |
| Temperaturbereich | -40℃ ~ 85℃ |
| Terminaltyp | PCB-Typ |
| Gewicht | Ungefähr 5g |
| Verpackungstyp | Kunststoffversiegelter Typ, lötbeständiger Typ |
| Nennspannung (VDC) | Betriebsspannung (VDC) (1) | Freigabespannung (VDC) (1) | Maximale Spannung (VDC) (2) | Spulenwiderstand |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
