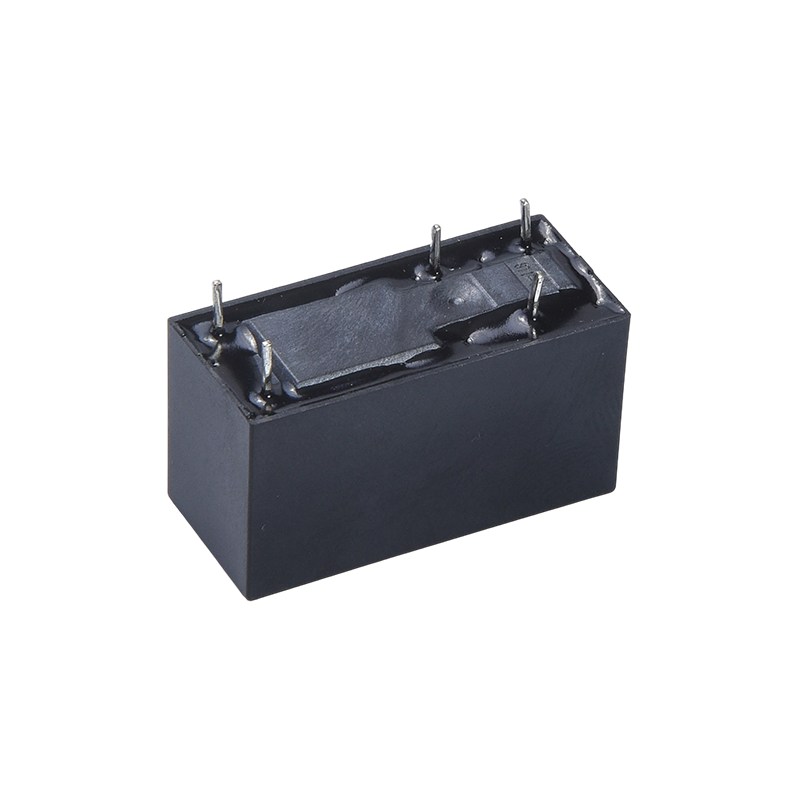

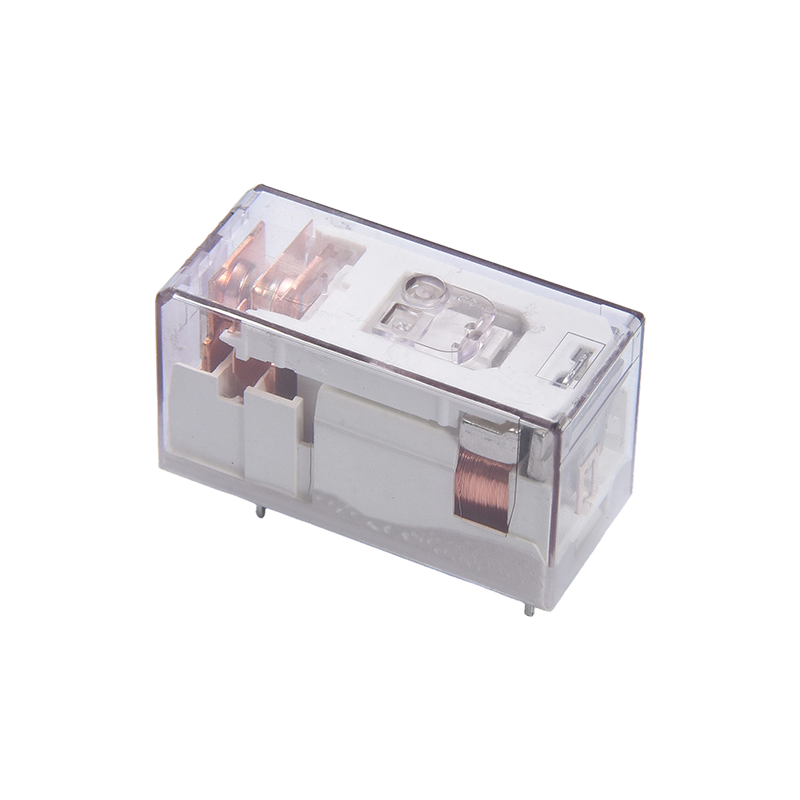

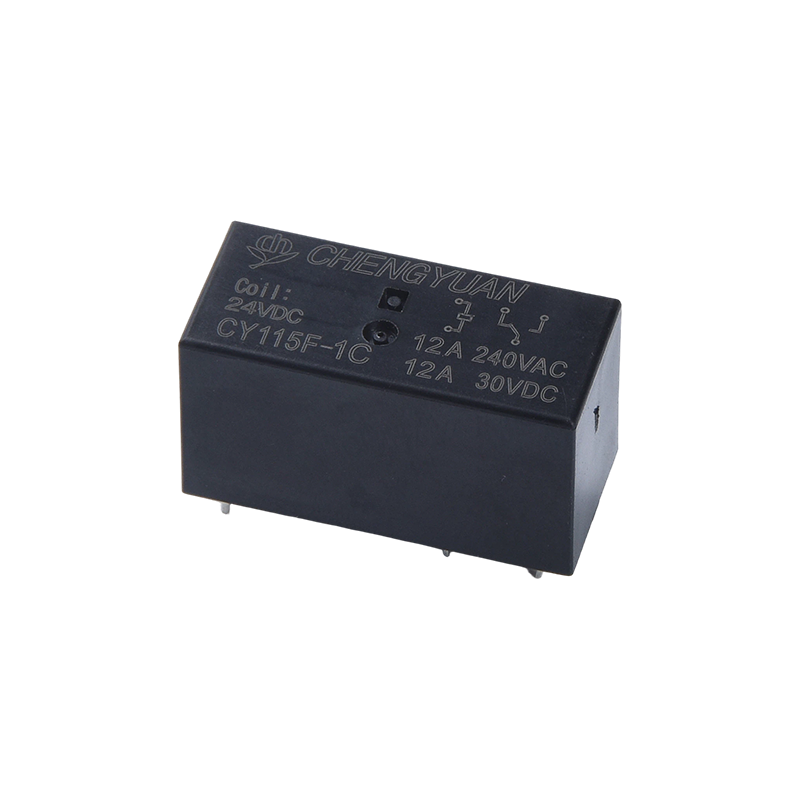

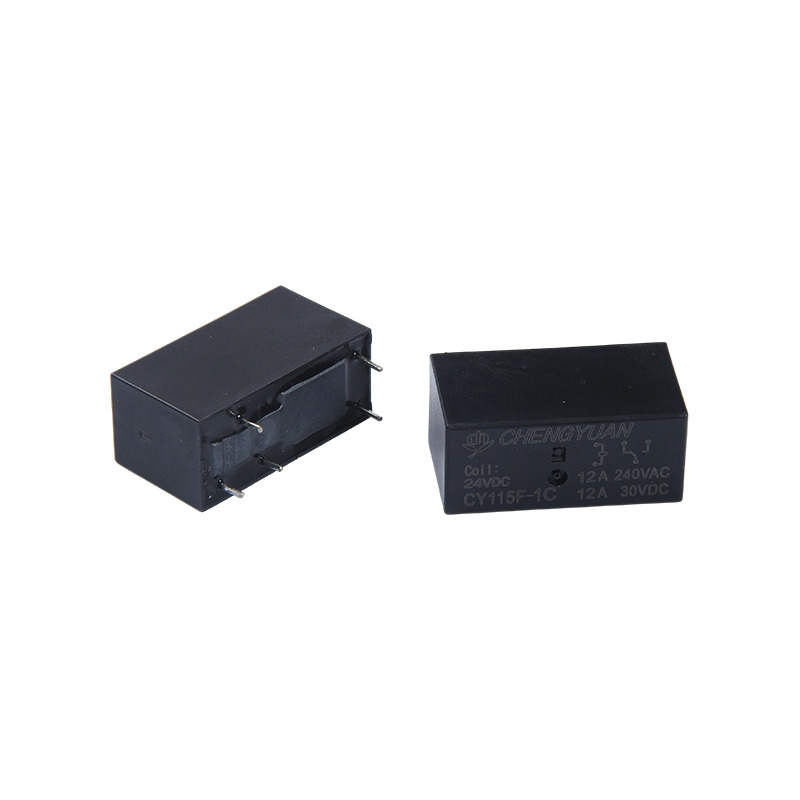

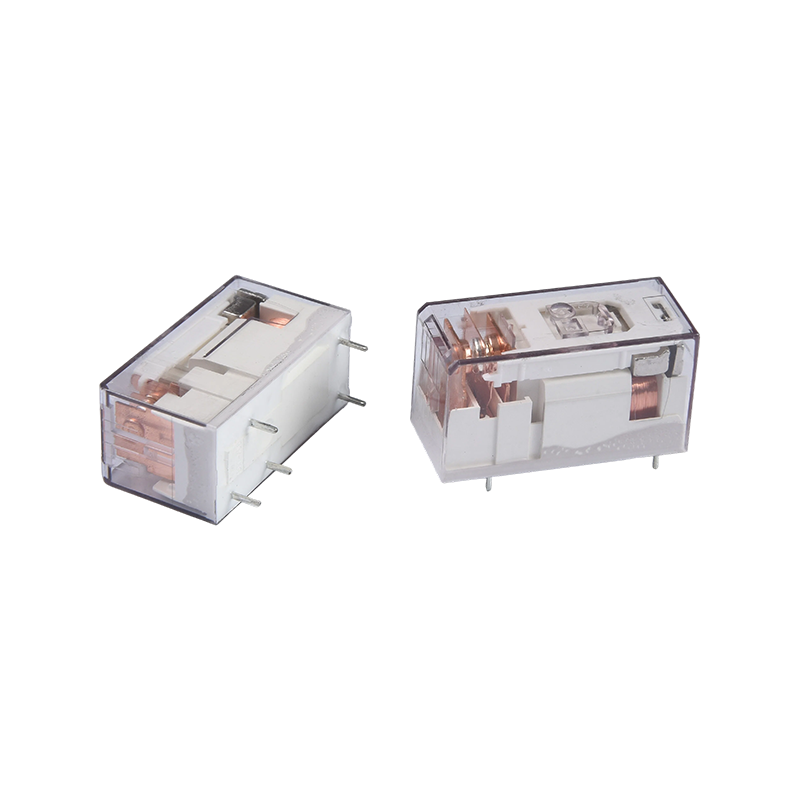

Produktvorteile:
Hohe Last, kompaktes Design: Erreicht 12-A-Kontaktschaltung in einem kleinen PCB-Relais, spart Installationsraum und eignet sich für Platinenlayouts mit hoher Dichte.
Breite Kompatibilität der Spulenspannung: Die Spule unterstützt einen breiten Spannungsbereich von 3 VDC bis 230 VAC/VDC und erleichtert so die direkte Integration in Systeme mit unterschiedlichen Steuerspannungen ohne zusätzliche Konvertierung.
Leistungsstarke elektrische Isolierung: Die Kontakt-zu-Spule-Spannungsfestigkeit beträgt bis zu 5000 V, wodurch Störungen wirksam unterdrückt und die Systemsicherheit und -stabilität verbessert werden.
Hauptmerkmale:
Kontaktkapazität: 12 A bei 240 VAC/30 VDC, erfüllt die Leistungssteuerungsanforderungen der meisten Haushaltsgeräte und Industrieanlagen.
Kontaktformular: Erhältlich in verschiedenen Kontaktformen (z. B. 1H, 1Z usw.) und unterstützt Schließer-, Öffner- und Umschaltschaltungskonfigurationen für flexible Anwendungen.
Fahreffizienz: Der typische Stromverbrauch der Spule beträgt 0,4 W, geringer Energieverbrauch und empfindliche Reaktion.
Pin-Design: Standard-5-PIN-PCB-Pins für einfaches Löten und automatisierte Produktionsinstallation.
Hauptanwendungen:
Industrielle Automatisierung: Wird in SPS-Ausgangsmodulen, Motorsteuerungen, Magnetventiltreibern und der Leistungsschaltung von Geräten verwendet.
Intelligente Steuerung: Integriert in Smart-Home-Systeme zur Steuerung von Hochleistungslasten wie Klimaanlagen, Fußbodenheizung, Beleuchtung und elektrischen Vorhängen.
Energiemanagement: Wird in unterbrechungsfreien USV-Stromversorgungen, Solarwechselrichtern, Energiespeichersystemen und anderen neuen Energiegeräten zur Schaltungssteuerung eingesetzt.
Geräteisolierung: Bietet elektrische Isolierung zwischen der Steuerseite und der Lastseite und schützt so Niederspannungs-Steuerkreise.
Kontaktdaten
| Typ | CYF115F |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last） | 12A 250VAC |
| Max. Schaltstrom | 12A |
| Max. Schaltspannung | 277VAC |
| Max. Schaltleistung | 3342VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 5000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min. |
| Zerstörerisch | 100 G Min. |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 13,5g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 80.00 | 62.5 | Ca. 0,4 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Bei den oben dargestellten Daten handelt es sich um Ausgangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

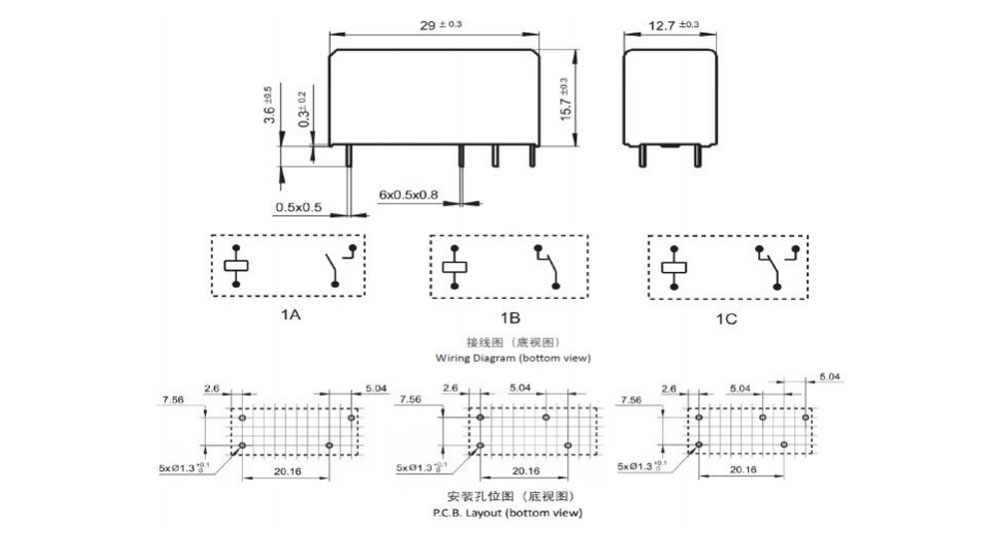

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

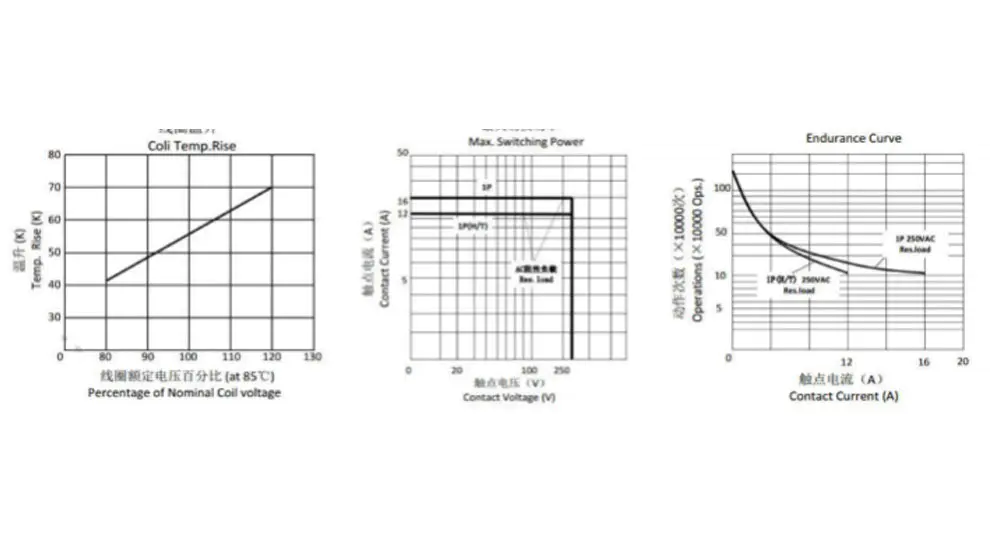

Charakteristische Kurve
Bestellinformationen
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CY115F
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: A-Formular A ; B-Form B ; C-Form C
4: Nennspannung: 5,6,9,12,18,24,48 VDC
5: Gehäusefarbe: B-Schwarz
6: Spulenleistung: D-0,4 W
7: Schutzkonstruktion: S-Flux-beständig,
SH-versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standardtyp
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
