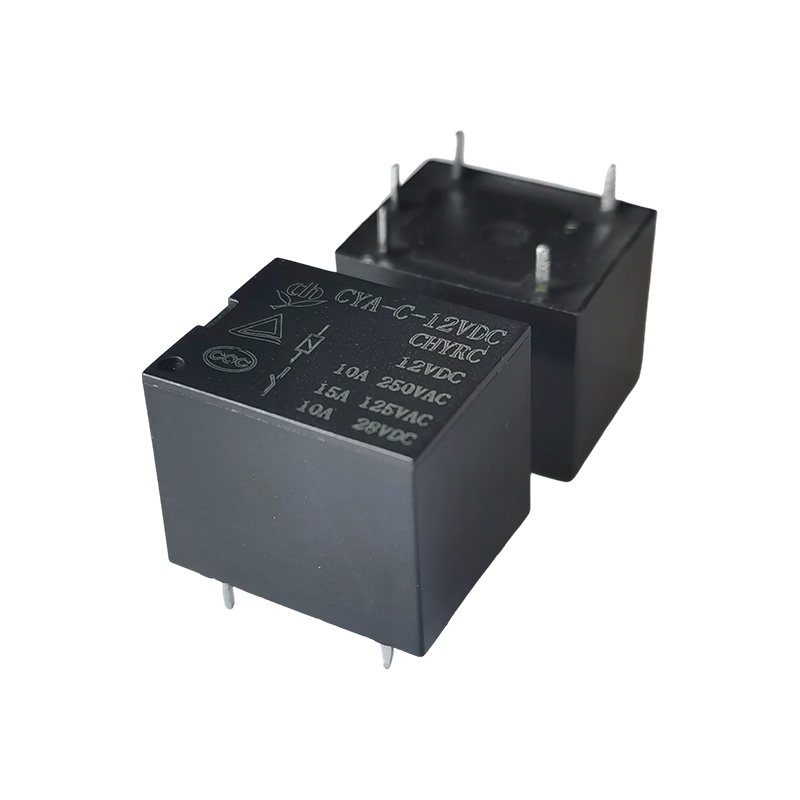

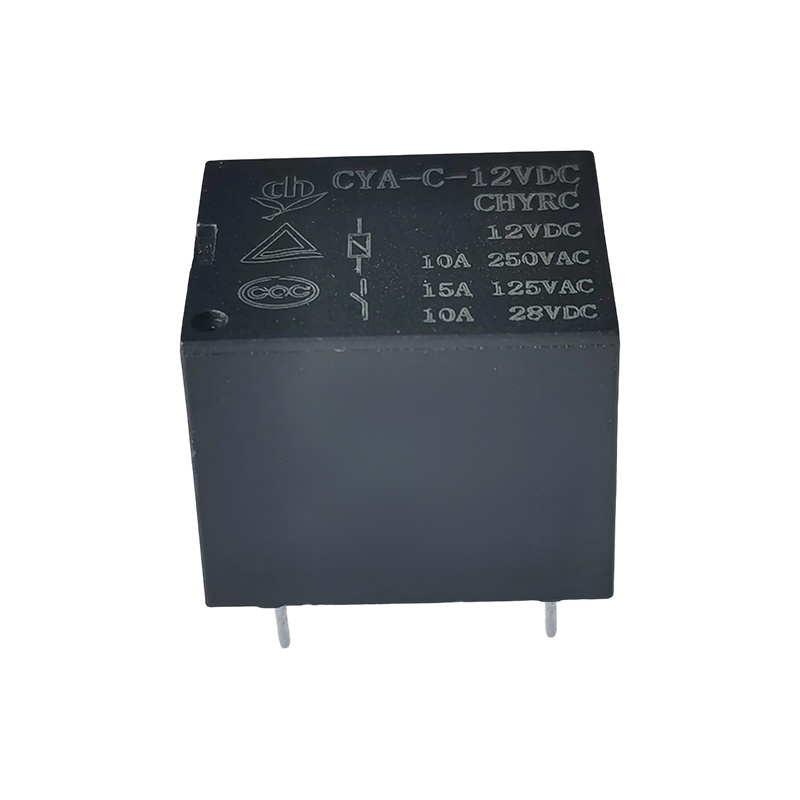

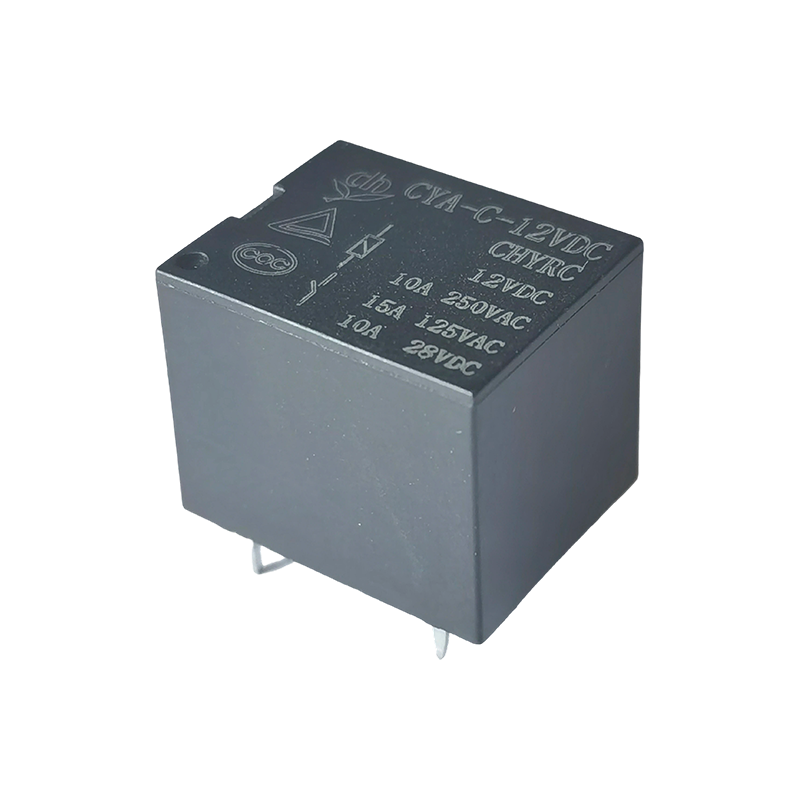

Eigenschaften:
• Breite Lastkompatibilität: Kompatibel mit 15 A 125 VAC, 12 A 250 VAC AC-Lasten und 10 A 28 VDC DC-Lasten und deckt die meisten Schaltungsschaltanforderungen mit niedriger bis mittlerer Leistung ab.
• Flexible Spulenspannung: Unterstützt eine Spulenspannung von 3 VDC bis 48 VDC und passt sich somit direkt an verschiedene Spannungsspezifikationen des Steuerkreises an, ohne dass zusätzliche Spannungsumwandlungsmodule erforderlich sind.
• Design mit geringem Stromverbrauch: Der Stromverbrauch der Spule beträgt nur 0,36 W, was den Gesamtstromverbrauch der Geräte reduziert und sie für batteriebetriebene Geräte geeignet macht.
• Doppelte maßgebliche Zertifizierung: TÜV- und CQC-Zertifizierung bestanden, entspricht internationalen und nationalen Sicherheitsstandards und ist für Terminalprodukte geeignet, die in mehreren Märkten verkauft werden.
• Bequeme Leiterplatteninstallation: Verwendet eine 5-polige Struktur für einfaches Löten und Zusammenbauen der Leiterplatte; Die kompakte, würfelzuckerähnliche Form spart Bauraum und eignet sich für Schaltungslayoutdesigns mit hoher Dichte.
• Klare Schaltlogik: Verwendet eine einpolige Kontaktform (SPST), die eine einfache und klare Schaltlogik bietet, das Schaltungsdesign vereinfacht und die Wahrscheinlichkeit von Verdrahtungsfehlern verringert.
Anwendungsszenarien:
• Haushaltsgeräte: Ein-/Aus-Steuerung von kleinen Elektroöfen, Wasserspendern, Fernbedienungsschaltern usw.
• Industrielle Steuerung: Kleine SPS-Erweiterungsmodule, Schaltkreise für Sensorsignale, die eine Signaltrennung und Ein-/Ausschaltsteuerung ermöglichen.
• Smart Home: Intelligente Steckdosen, Lichtsteuermodule usw., passende Niederspannungs-Steuersignale für sicheres Energiemanagement.
| Typ | CYA |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 10A250VAC |
| Max. Schaltstrom | 15A |
| Max. Schaltspannung | 250VAC |
| Max. Schaltleistung | 2500VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 8 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 750 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 1500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Lebensdauer (10.800 Operationen/h) | 10.000.000 Operationen (bei Raumtemperatur) |
| Elektrische Lebensdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 8,5g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 120 | 25 | Ca. 0,36 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

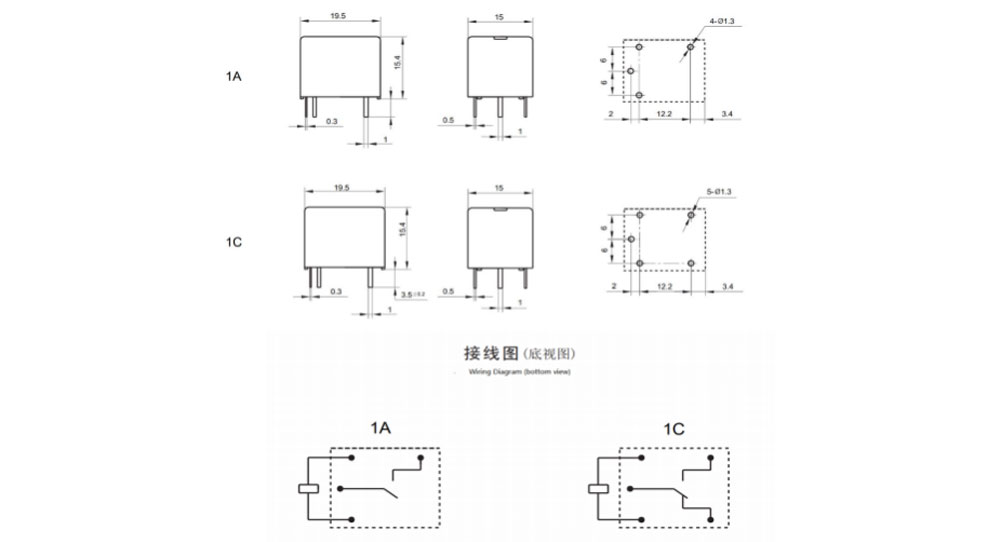

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)

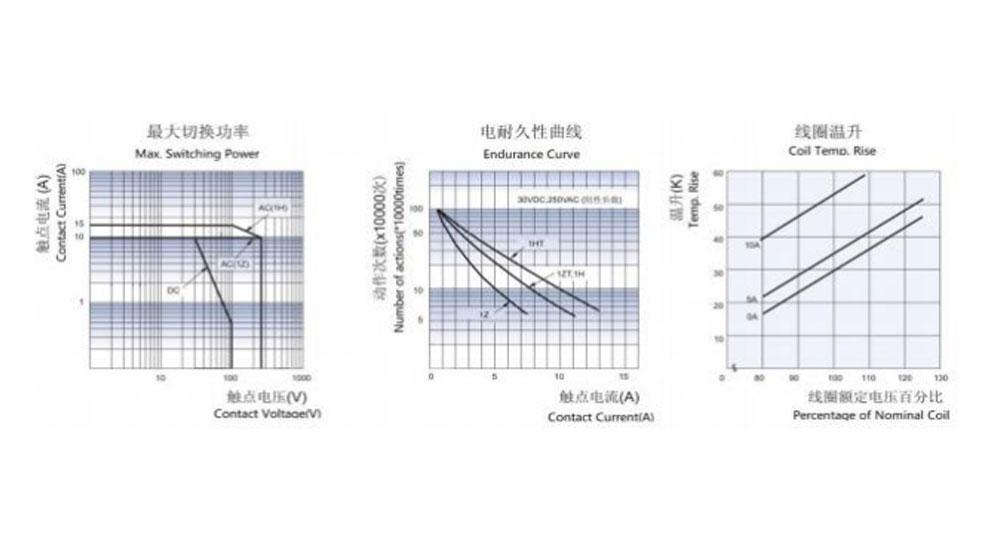

Charakteristische Kurven
Bestellinformationen
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Anzahl der Pole: 1-1Pole
3: Kontaktanordnung: C von C; H Von A; B Von B
4: Nennspannung: 3, 5, 6, 9, 12, 18, 24, 48 VDC
5: Gehäusefarbe: W-Weiß, H-Schwarz, L-Blau
6: Spulenleistung: D-0,45 W L-0,36 W
7: Schutzkonstruktion: S-Flux-beständig, waschbar mit SH-Versiegelung
8: Spezieller Parameter: Null-Standardtyp
Buchstabe oder Zahl – besondere Anforderung
(1) Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
(2) Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
(3) Kundenspezifische Sondersuffixe sind nach Prüfung durch CHENGYUAN verfügbar.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Wir konnten nicht alle Leistungen und Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Für versiegelte Relais nach der Installation und Reinigung. Bitte öffnen Sie vor dem Gebrauch die Lüftungshaube im Koffer. Bei Fragen wenden Sie sich bitte an chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
