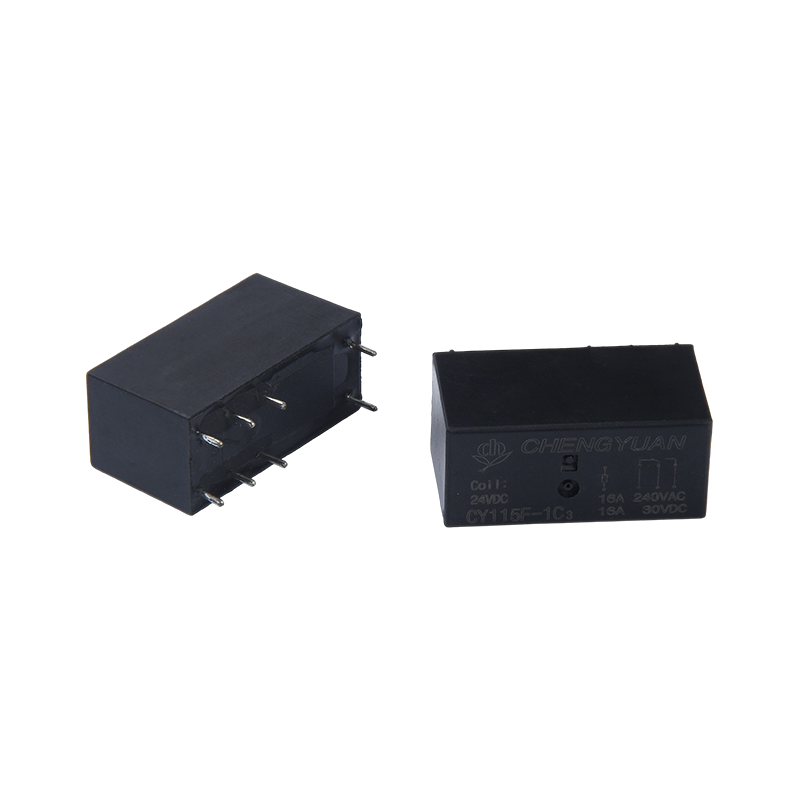

I. Vorteile
1. Anpassungsfähigkeit an hohe Lasten: Eine 16-A-Hochstrom-Kontaktschaltfunktion ermöglicht die direkte Ansteuerung von Lasten mittlerer bis hoher Leistung, ohne dass zusätzliche Verstärkerschaltungen erforderlich sind.
2. Starke Anpassungsfähigkeit an die Umwelt: Hohe Spannungsbeständigkeit bewältigt Spannungsschwankungen in komplexen Stromnetzumgebungen und verringert so das Risiko eines Ausfalls.
3. Hohe Vielseitigkeit: Der große Spulenspannungsbereich und die Standard-PCB-Verpackung gewährleisten die Kompatibilität mit verschiedenen Industrieausrüstungsdesigns und erhöhen die Wiederverwendbarkeit des Produkts.
II. Produktstruktur und Installationsmerkmale

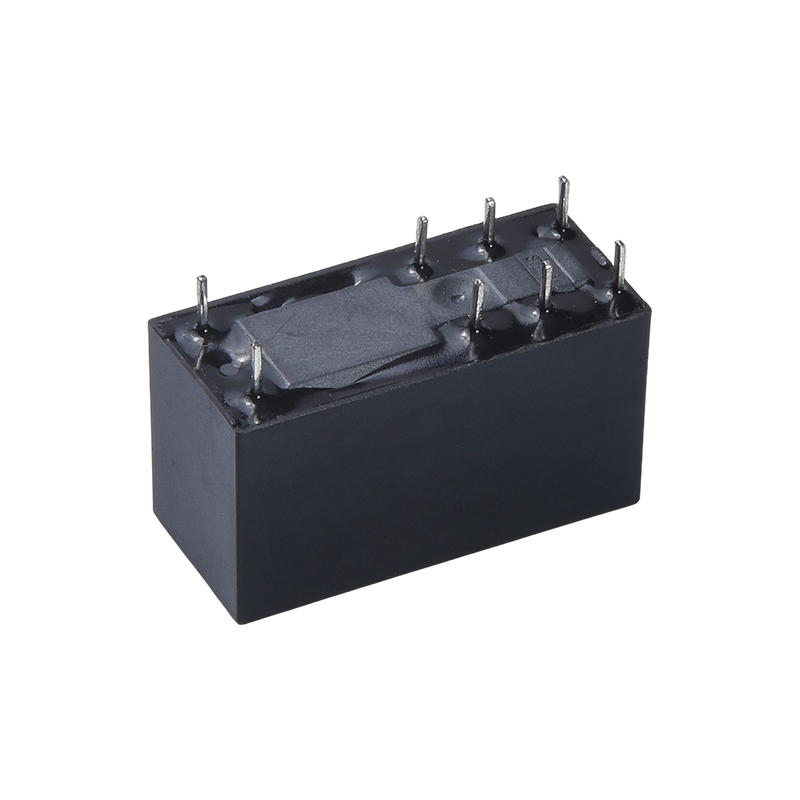

1. Verpackungsspezifikationen: Verwendet ein 8-PIN-PCB-Gehäuse mit einer angemessenen Pin-Anordnung, was automatisiertes Schweißen und Massenmontage erleichtert;
2. Kompaktes Design: Die kompakte Größe erfüllt die Anforderungen einer dichten internen Geräteinstallation, spart Platz auf der Leiterplatte und trägt zur Miniaturisierung des Produkts bei.
3. Strukturtyp: Die SPDT-Struktur (Single-Pole Double-Throw) bietet eine klare Schaltlogik und passt sich an verschiedene Schaltungsschaltanforderungen an.
III. Anwendbare Anwendungsszenarien
1. Industrielle Steuerung: Geeignet für Motorsteuerung, Schützantrieb und Stromkreisschaltung in industriellen Automatisierungsgeräten;
2. Haushaltsgeräte: Geeignet für die Leistungssteuerung und Lastschaltung in Hochleistungs-Haushaltsgeräten wie Klimaanlagen, Waschmaschinen und Kühlschränken;
3. Sicherheits- und Stromversorgungsgeräte: Anwendbar für die Schaltersteuerung in Sicherheitsüberwachungssystemen, USV-Stromversorgungen und die Umwandlung von Wechselrichterschaltungen;
4. Automobilelektronik: Kann zur Laststeuerung von elektrischen Zusatzgeräten in Automobilen verwendet werden (erfordert die Anpassung an die entsprechenden Spannungsspezifikationen).
Kontaktdaten
| Typ | CY115F |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last) | 16A 250VAC |
| Max. Schaltstrom | 16A |
| Max. Schaltspannung | 277VAC |
| Max. Schaltleistung | 4432VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 5000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min. |
| Zerstörerisch | 100 G Min. |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca. 13,5g |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Blume | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 80.00 | 62.5 | Ca. 0,4 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

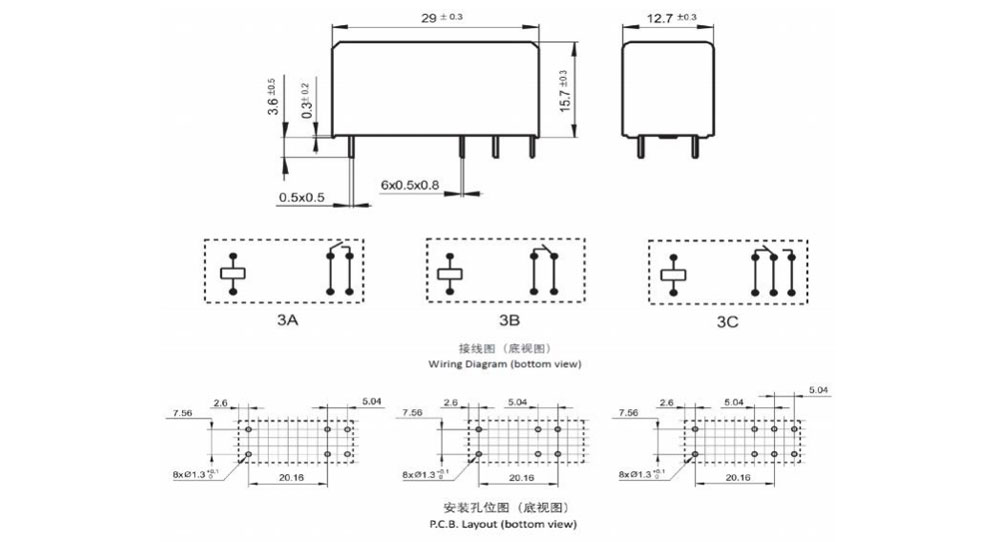

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)

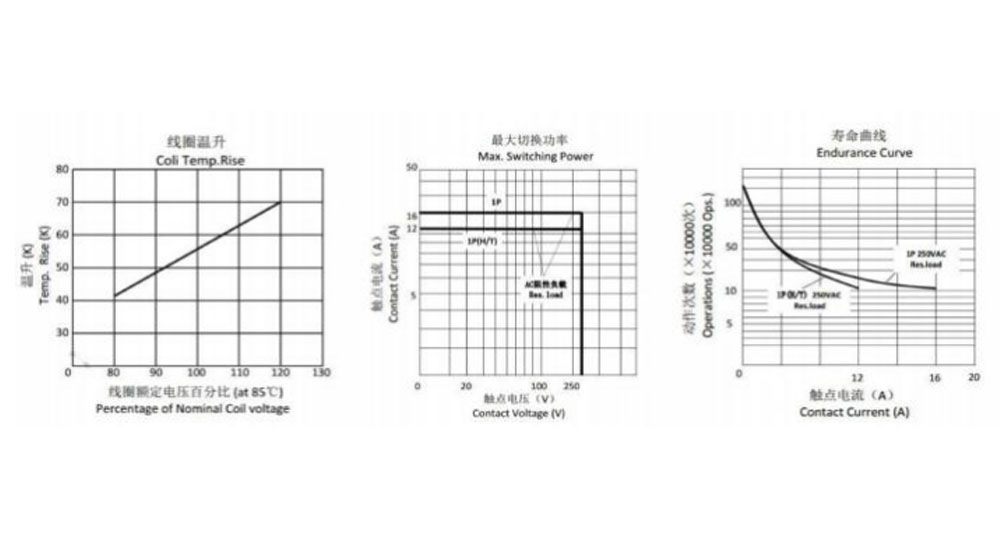

Charakteristische Kurven
Bestellinformationen
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1:Typ:CY115F
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: A-Form A ; B-Form B ; C-Form C
4: Nennspannung: 5,6,9,12,18,24,48 VDC
5: Gehäusefarbe: B-Schwarz
6: Spulenleistung: D-0,4 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH – versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in der Umwelt mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Eine Wasserreinigung oder Oberflächenbearbeitung wird nicht empfohlen, nachdem die flussmittelfesten Relais auf der Leiterplatte montiert wurden.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Nutzer in der richtigen Position sein, um eine Auswahl zu treffen
Geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie bitte nach der Installation und Reinigung vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
