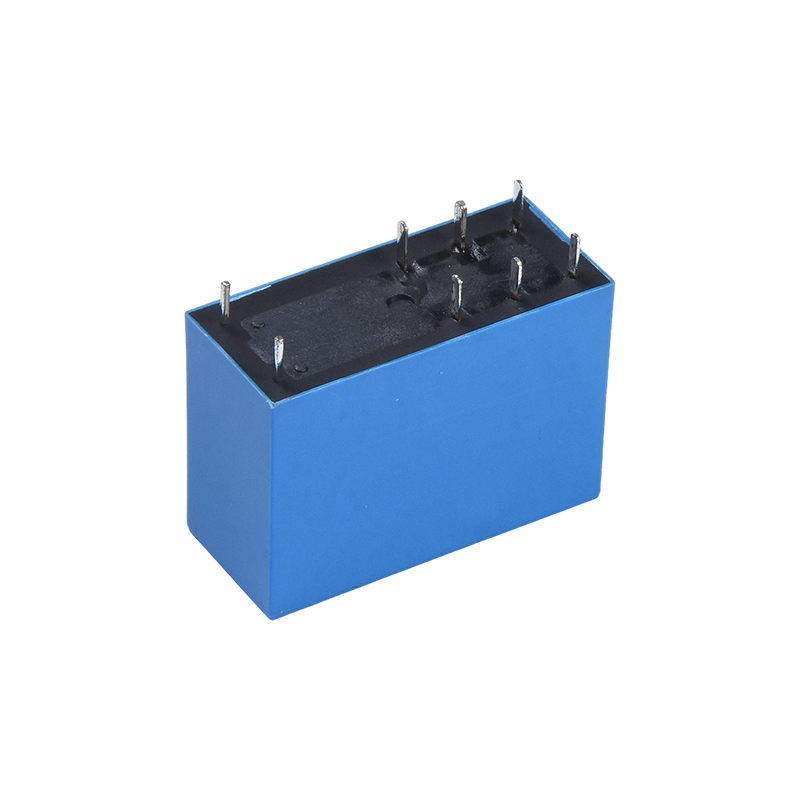

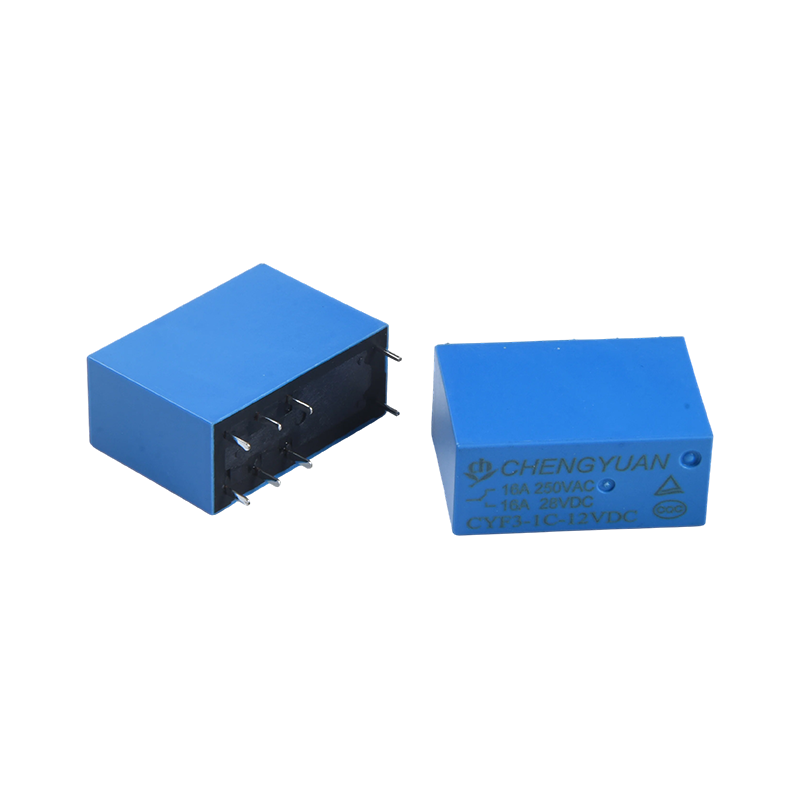

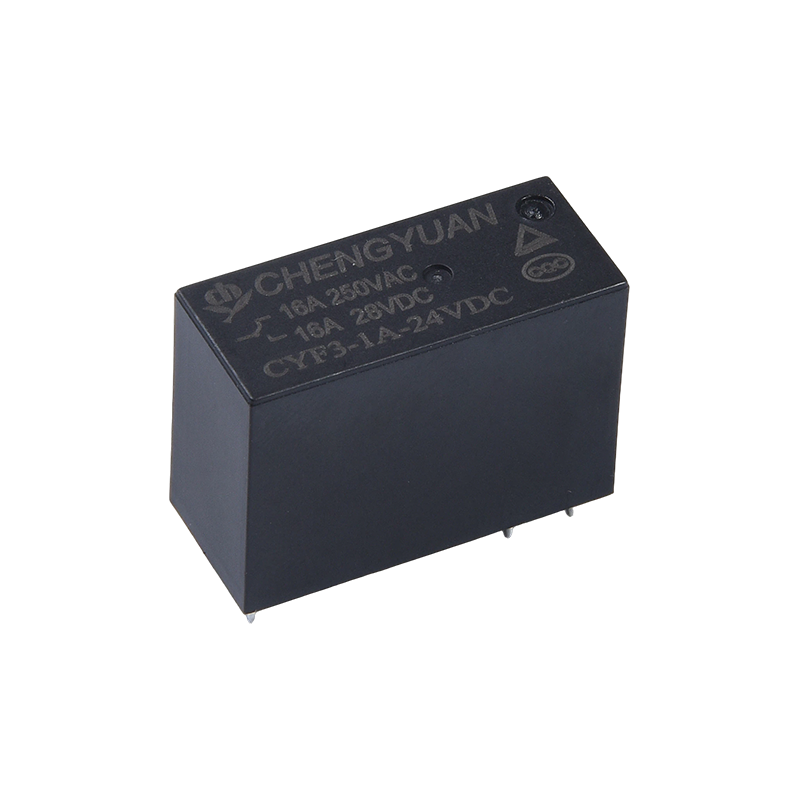

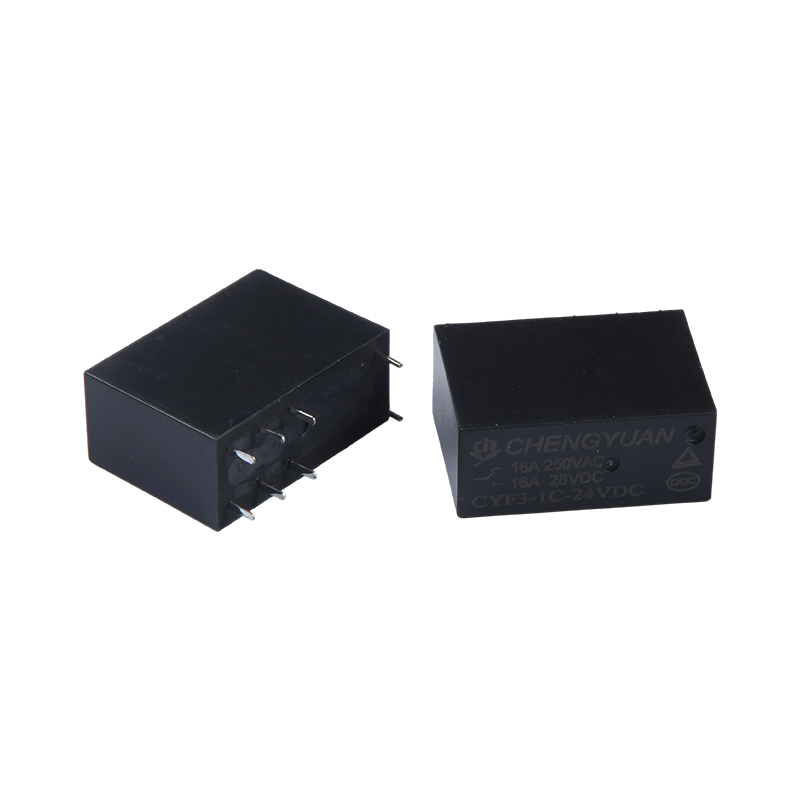

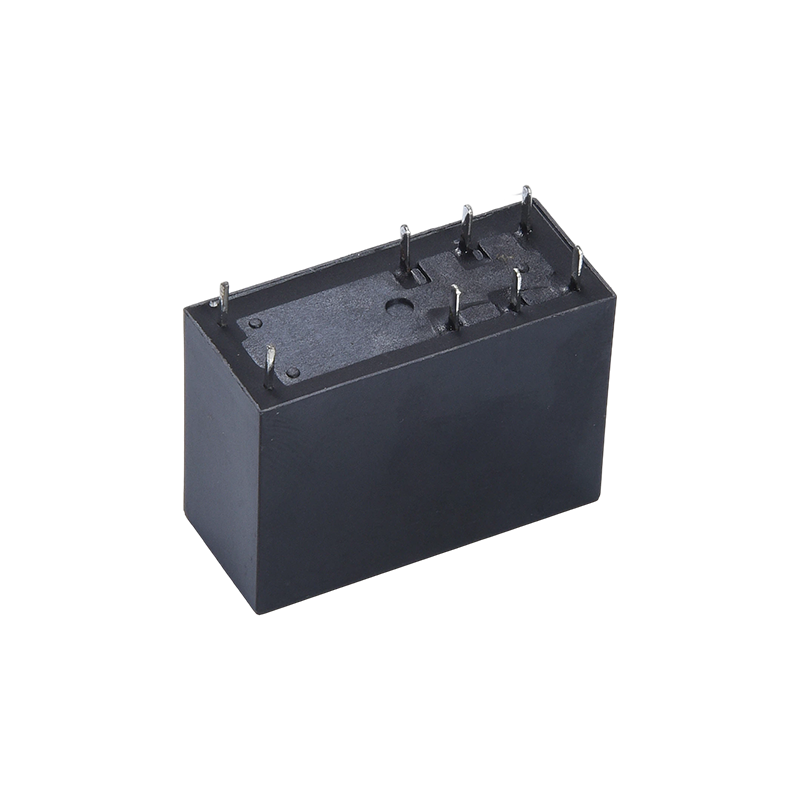

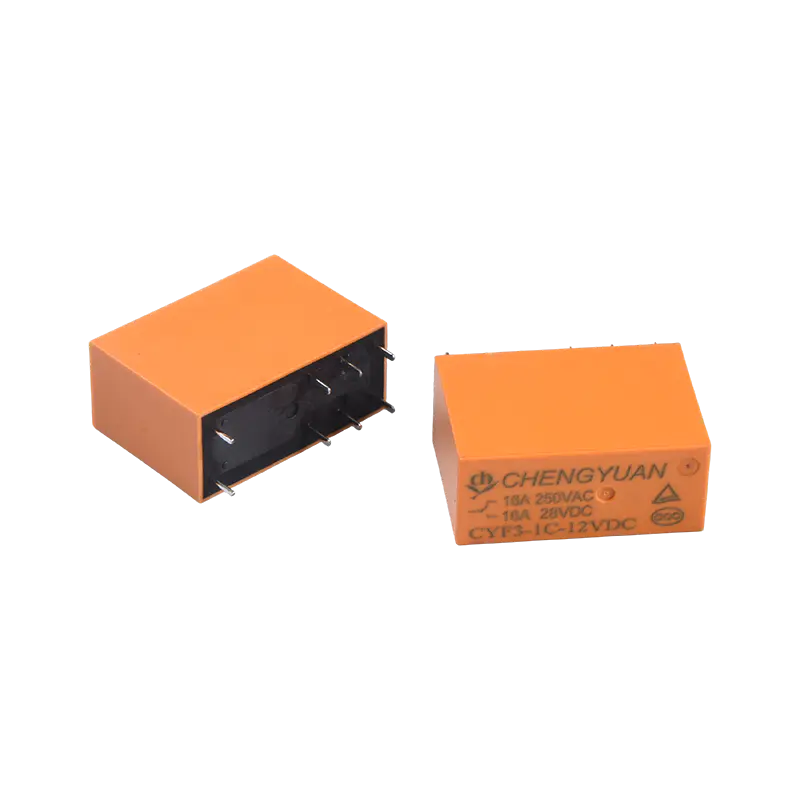

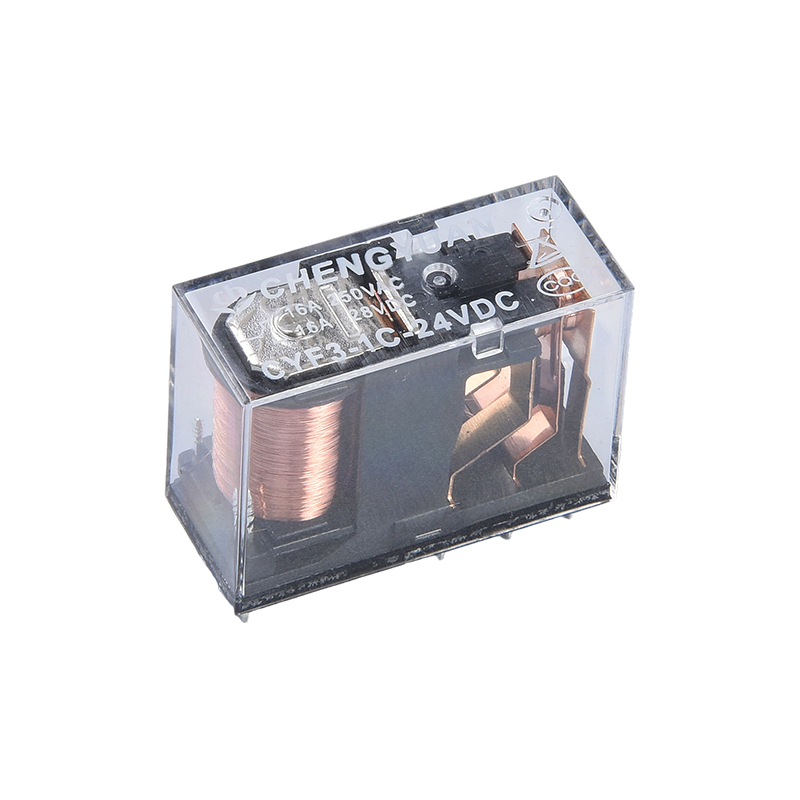

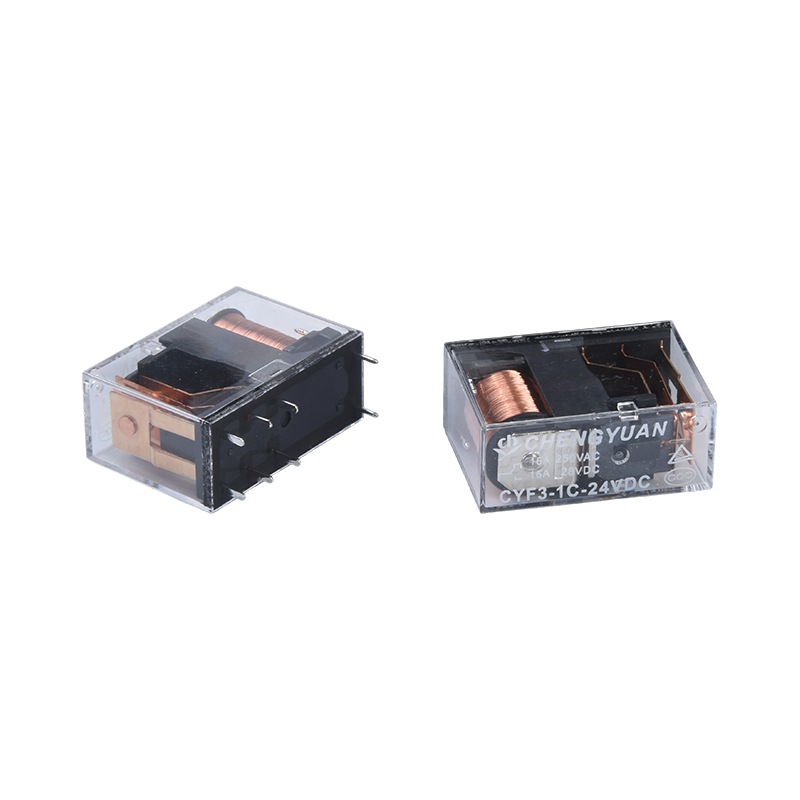

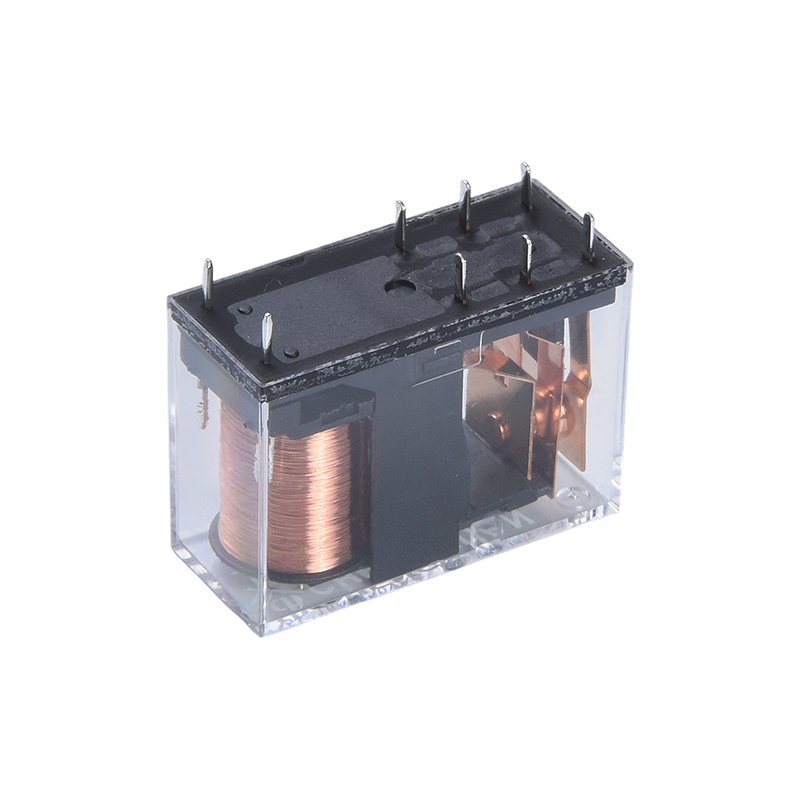

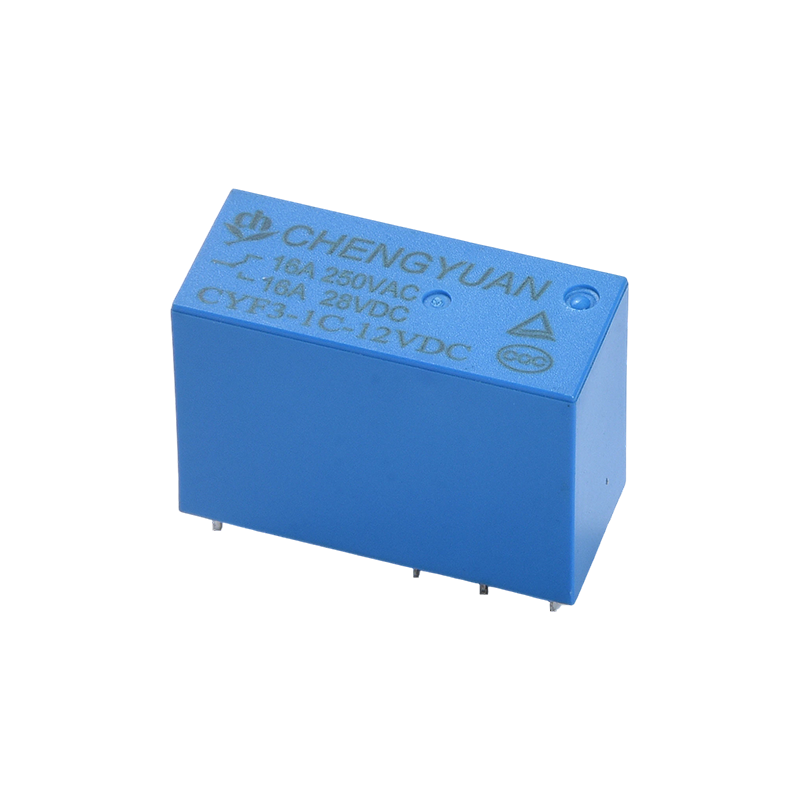

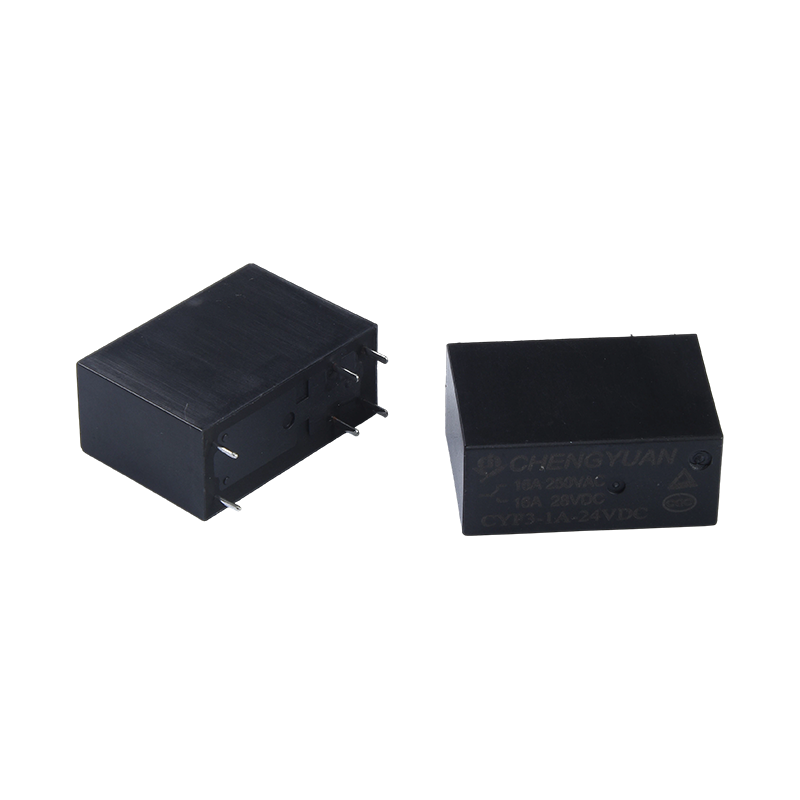

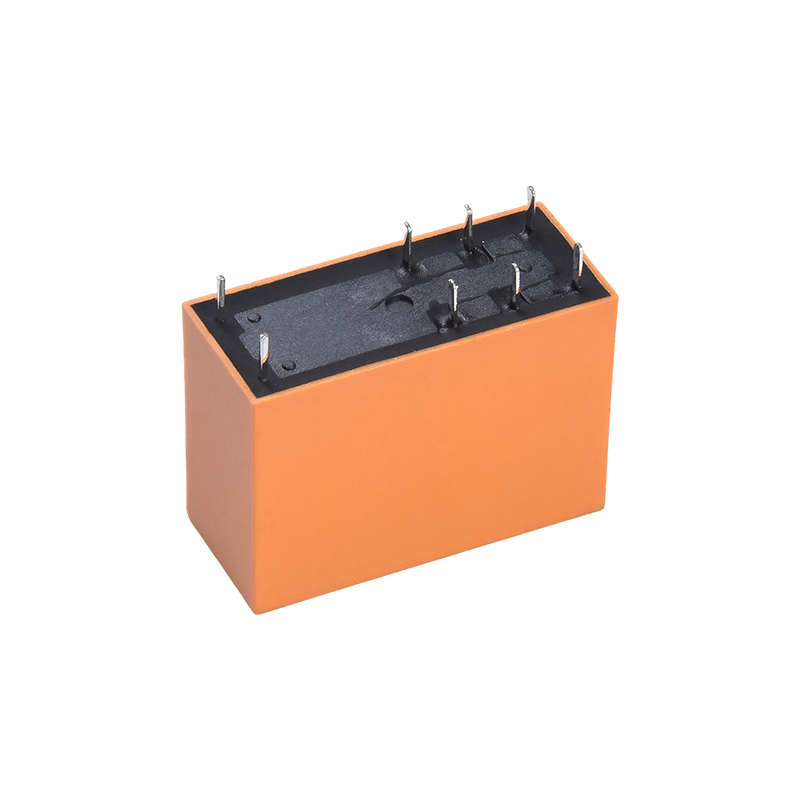

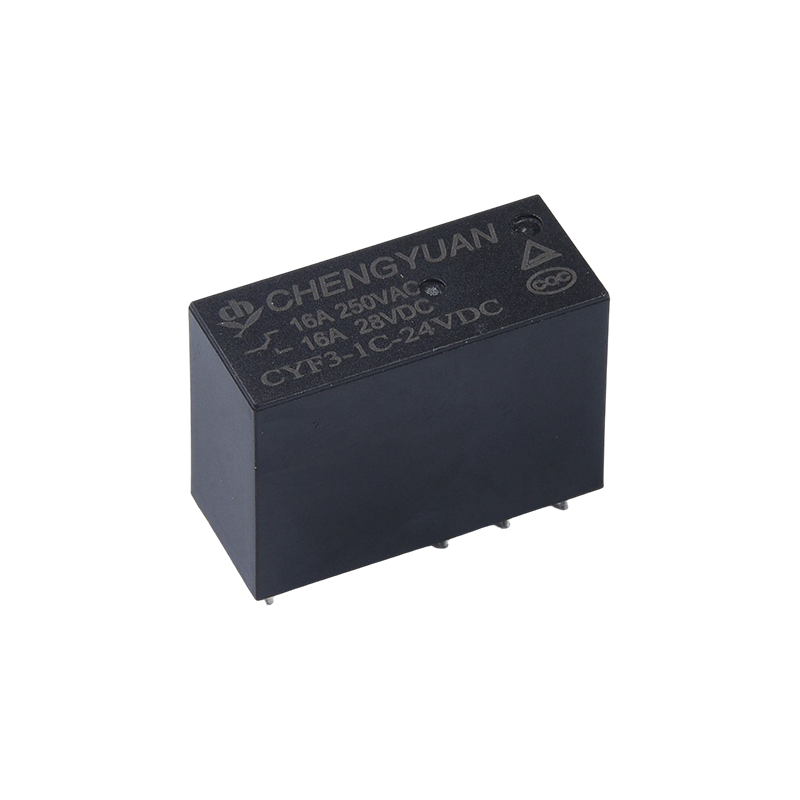

Produktdetails:
Hohe Belastung und Spannungsfestigkeit: Kontaktschaltkapazität bis zu 17 Ampere, 5000 Volt Spannungsfestigkeit zwischen Spule und Kontakten, geeignet für Schaltkreisumgebungen mit hoher Belastung und hoher Isolierung.
Kompaktes Design: Kleine Größe, geeignet für die Leiterplattenmontage mit hoher Dichte, wodurch Platz im Inneren der Ausrüstung gespart wird.
Breites Anwendungsspektrum: Geeignet für Kommunikationsgeräte, Sicherheitssysteme, Bürogeräte und Haushaltsgeräte wie Klimaanlagen und Mikrowellenherde. Wird auch in der industriellen Automatisierung, USV-Stromversorgungen, elektrischen Systemen von Werkzeugmaschinen und der Audiosteuerung verwendet.
Zuverlässige Kontaktkonfiguration: Bietet mehrere Kontaktlastoptionen, darunter 2 Sätze mit 5 A/8 A und 1 Satz mit 10 A-, 12 A- und 16 A-Konfigurationen, um den Anforderungen verschiedener automatischer Steuerkreise gerecht zu werden.
Anwendbare Umgebung:
Elektrische Umgebung: Geeignet für Mikrostrom-Steuerkreise mit häufigem Schalten von Steuerspannung und Laststrom.
Physische Umgebung: Kann in platzbeschränkten PCB-Layouts mit hoher Dichte installiert werden, die häufig in verschiedenen elektrischen Steuerplatinen zu finden sind.
Betriebsbedingungen: Geeignet für die meisten elektrischen und industriellen Anlagen in Innenräumen, üblicherweise an gut belüfteten Orten ohne starke Vibrationen.
Kompatible Systeme: Kann in automatische Steuerungs-, Energieverwaltungs- und Sicherheitsalarmsysteme integriert werden, um eine zuverlässige Schaltkreistrennung und Schaltsteuerung zu erreichen.
Kontaktdaten
| Typ | CYF3 |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 16A 250VAC /17A 277VAC |
| Max. Schaltstrom | 16A |
| Max. Schaltspannung | 277VAC |
| Max. Schaltleistung | 4709VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 5000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca. 14g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 240 | 12.5 | Ca. 0,72 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ca. 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Bei den oben dargestellten Daten handelt es sich um Ausgangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

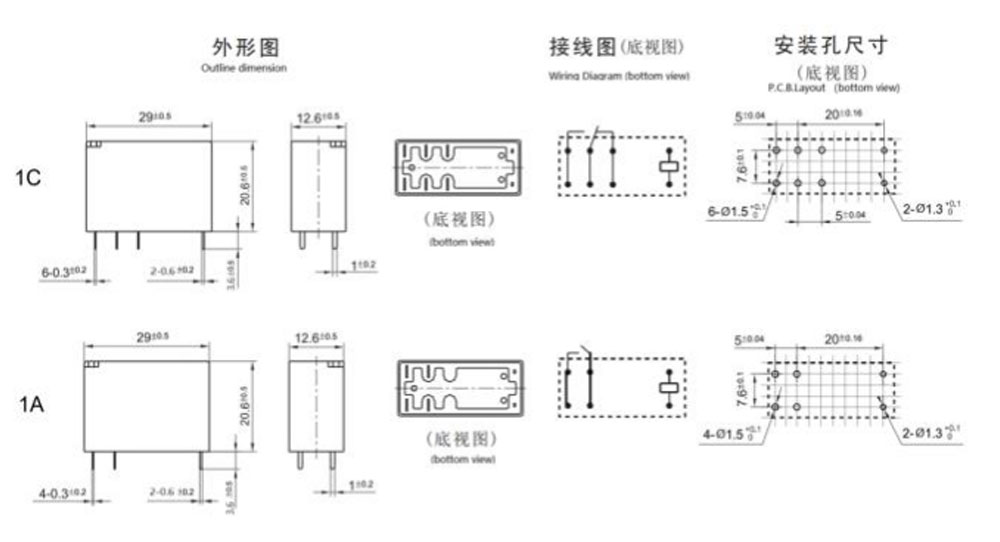

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)

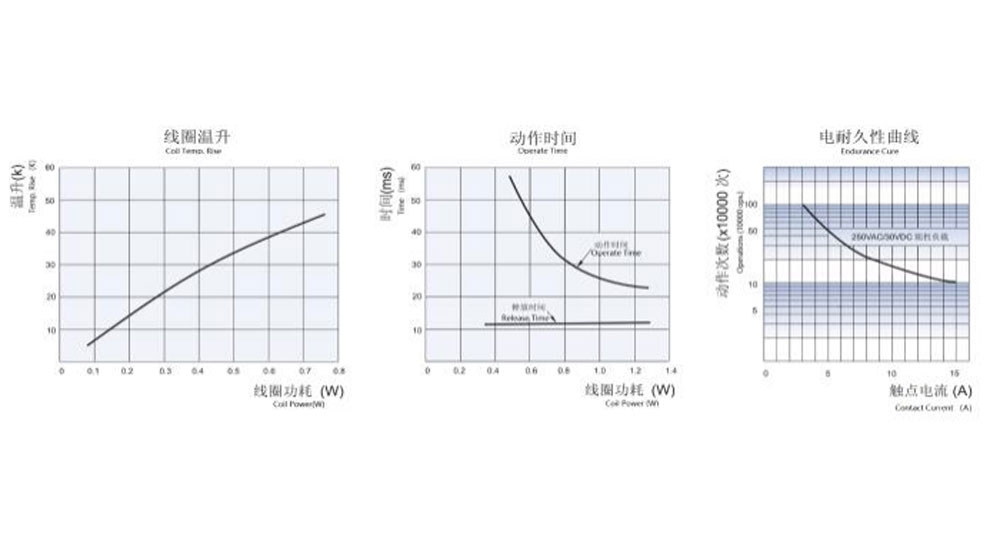

Charakteristische Kurven
Bestellinformationen
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1:Typ:CYF3
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: C Von C ; H Von A ; B Von B
4: Nennspannung: 3,5,6,9,12,18,24,48 VDC
5: Gehäusefarbe: T – Transparent, H – Schwarz, L – Blau
6: Spulenleistung: D-0,72 W L-0,54 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
