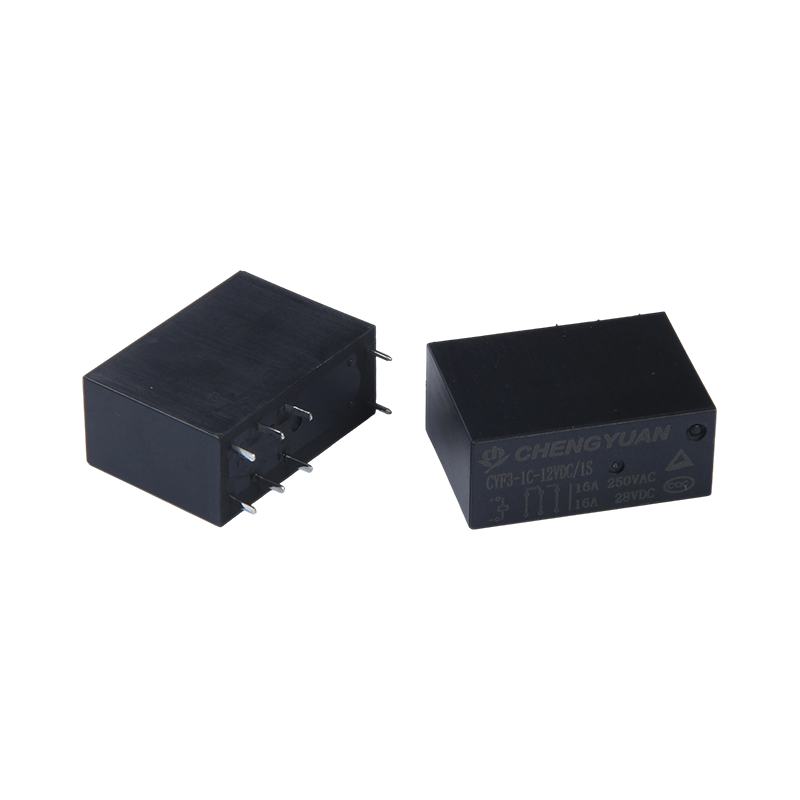

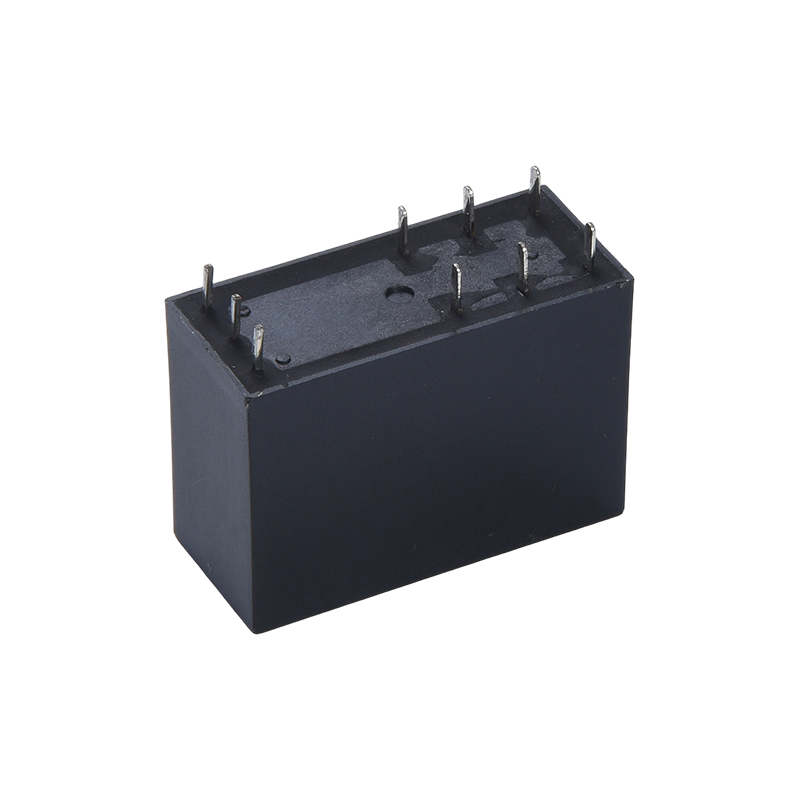

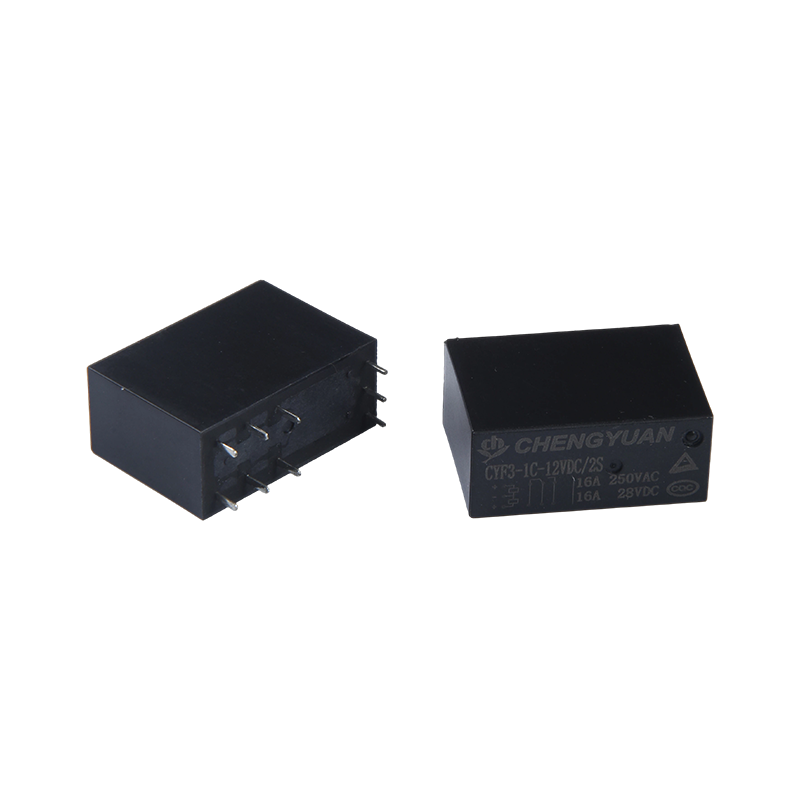

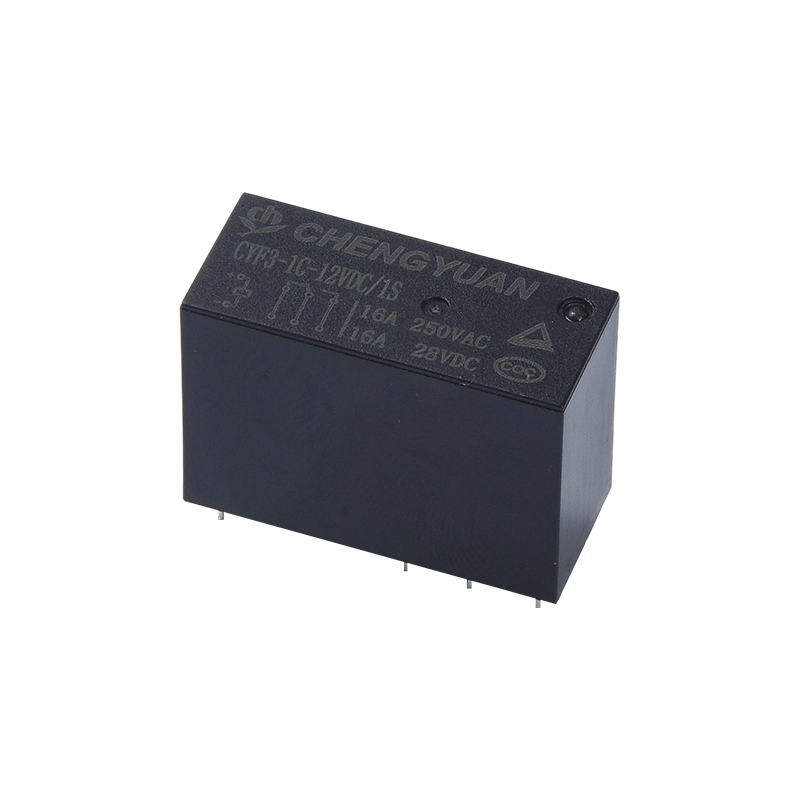

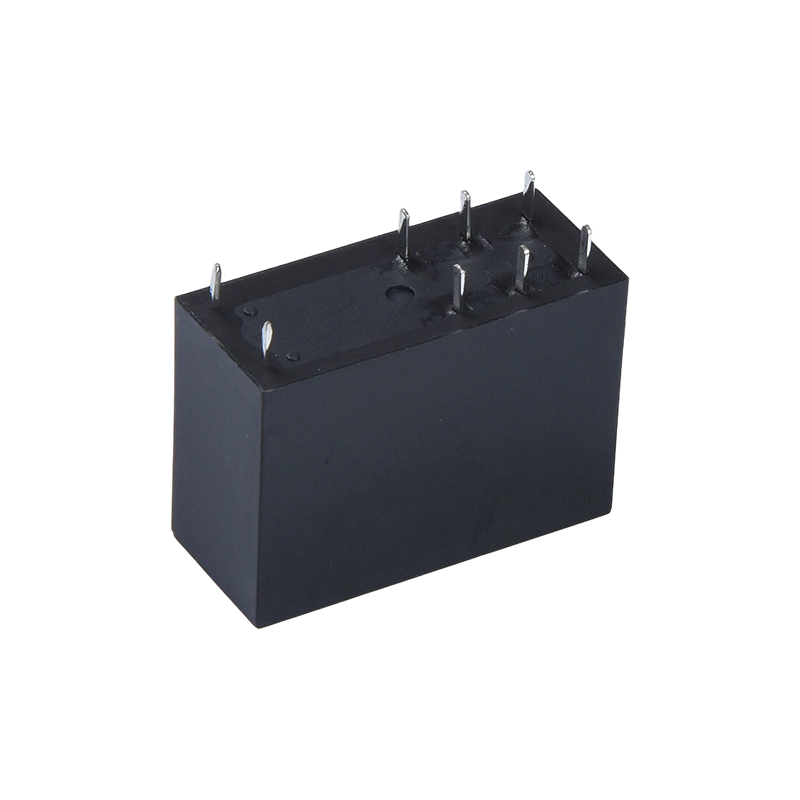

I. Produktstruktur und Installationsfunktionen
1. Kernstruktur: Nimmt eine magnetische Verriegelungsstruktur an, die sicherstellt, dass der aktuelle Zustand auch dann erhalten bleibt, wenn die Stromversorgung vom Steuerende unterbrochen wird, wodurch ein stromloses Schalten erreicht wird.
2. Installationseigenschaften: Kleine Größe, geeignet für Installationsszenarien mit hoher Dichte, wodurch effektiv Platz auf der Leiterplatte gespart wird;
3. Anpassbar an die automatisierte Montage: Das Strukturdesign ist mit Standardinstallationsprozessen kompatibel, was die Massenmontage erleichtert und die Produktionseffizienz verbessert.
II. Anwendbare Szenarien
1. Kommunikationsausrüstung: Geeignet für die Schaltkreisumschaltung und -steuerung in verschiedenen Kommunikationsgeräten, um eine stabile Signalübertragung zu gewährleisten;
2. Sicherheitsausrüstung: Geeignet für Sicherheitsüberwachung, Alarmsysteme und andere Sicherheitsausrüstung und gewährleistet durch seine hohe Zuverlässigkeit und Spannungsfestigkeit einen sicheren Betrieb.
3. Bürogeräte: Wird zur internen Schaltkreissteuerung in Bürogeräten wie Druckern und Kopierern verwendet.
4. Haushaltsgeräte: Geeignet für die Laststeuerung und Schaltkreisumschaltung in Haushaltsgeräten wie Klimaanlagen und Mikrowellenherden.
III. Kernvorteile
1. Hohe Belastbarkeit: 17 A Kontaktschaltkapazität, geeignet für Gerätesteuerungsanforderungen mittlerer und hoher Leistung, mit einem breiteren Anwendungsbereich;
2. Hochspannungswiderstand: 5000 V Spannungswiderstand, verbessert die Sicherheit in komplexen Schaltkreisumgebungen;
3. Flexible Installation: Kleine Größe für eine Installation mit hoher Dichte, wodurch Platz im Innenraum gespart wird;
4. Geringer Stromverbrauch und langfristige Beibehaltung: Die magnetische Verriegelungsstruktur ermöglicht ein stromloses Schalten und eine langfristige Beibehaltung des Zustands, wodurch der Energieverbrauch gesenkt wird.
5. Maßgebliche Zertifizierung: TÜV- und CQC-zertifiziert, wodurch das Ausfallrisiko verringert und die Zuverlässigkeit verbessert wird.
Kontaktdaten
| Typ | CYA |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ max. (bei 1A 16VDC) |
| Nennlast (ohmsche Last) | 10A250VAC |
| Max. Schaltstrom | 15A |
| Max. Schaltspannung | 250VAC |
| Max. Schaltleistung | 2500VA |
| Min. Schaltlast | 6V 1A |
Eigenschaften
| Betriebszeit (bei Nennspulenspannung) | 8 ms Max. ( Keine Diode) |
| Release-Zeit | 5 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 750 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 1500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10.000.000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca. 8,5 g |
Spulendaten (bei 20 ℃)
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 120 | 25 | Ca. 0,36 W | 75 % des Nennwertes Spannung | 5 % des Nominalwerts Spannung | 130 % der Nennspannung |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Bei den oben dargestellten Daten handelt es sich um Ausgangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule, um eine Überhitzung der Spule zu vermeiden.

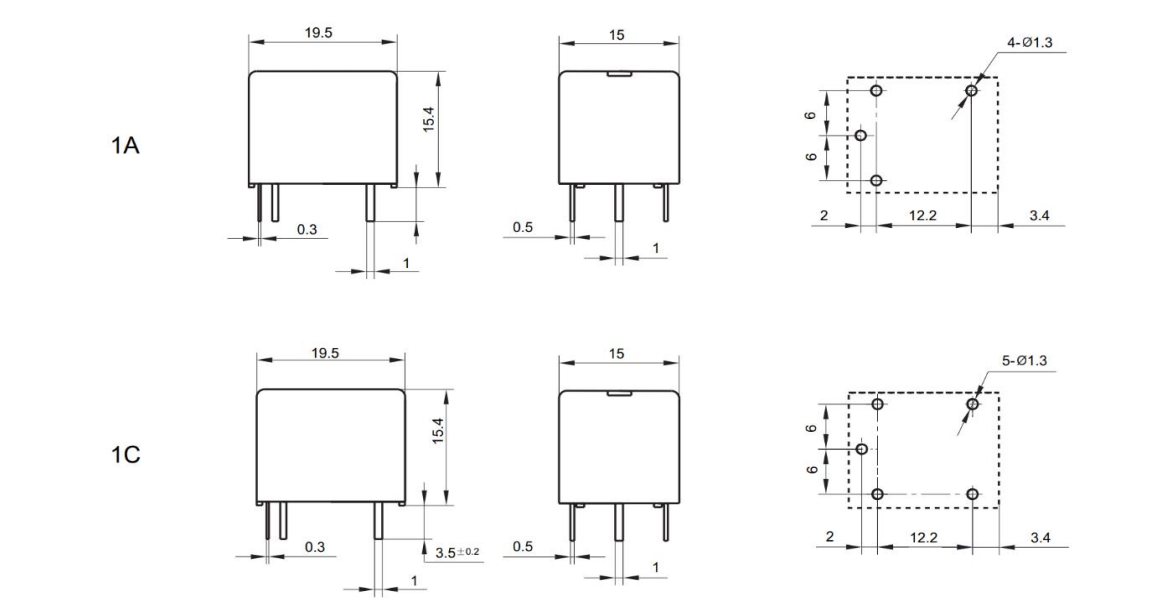

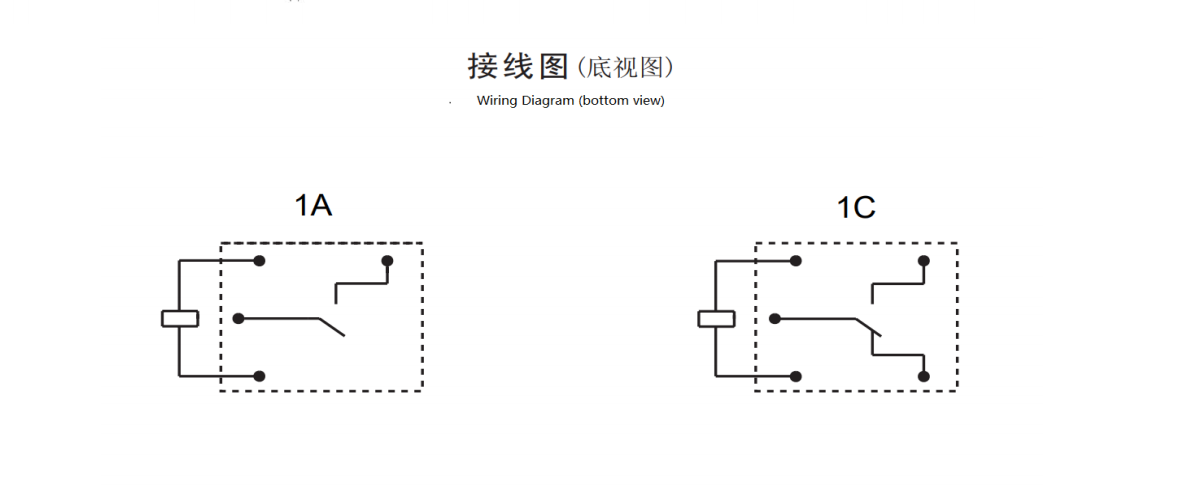

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)

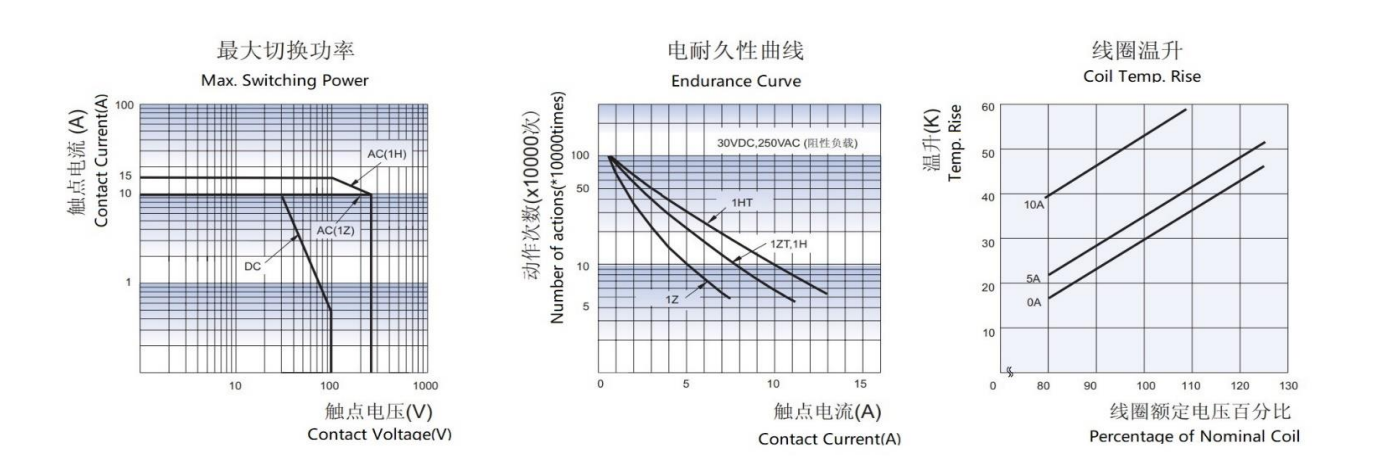

Charakteristische Kurven
CYA – 1 – C – 12 VDC – H – D – T – XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: C Von C ; H Von A ; B Von B
4: Nennspannung: 3,5,6,9,12,18,24,48 VDC
5: Gehäusefarbe: T – Weiß; H-Schwarz; L-Blau 6: Spulenleistung: D-0,45 W L-0,36 W
7: Schutzkonstruktion: S-Flux-beständig,
SH – Versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
(1): Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
(2): Eine Wasserreinigung oder Oberflächenbearbeitung wird nicht empfohlen, nachdem die flussmittelfesten Relais auf der Leiterplatte montiert wurden.
(3): Kundenspezifische Anforderungen (XX) werden von unserem Unternehmen bewertet und anschließend mit charakteristischen Symbolen gekennzeichnet.
