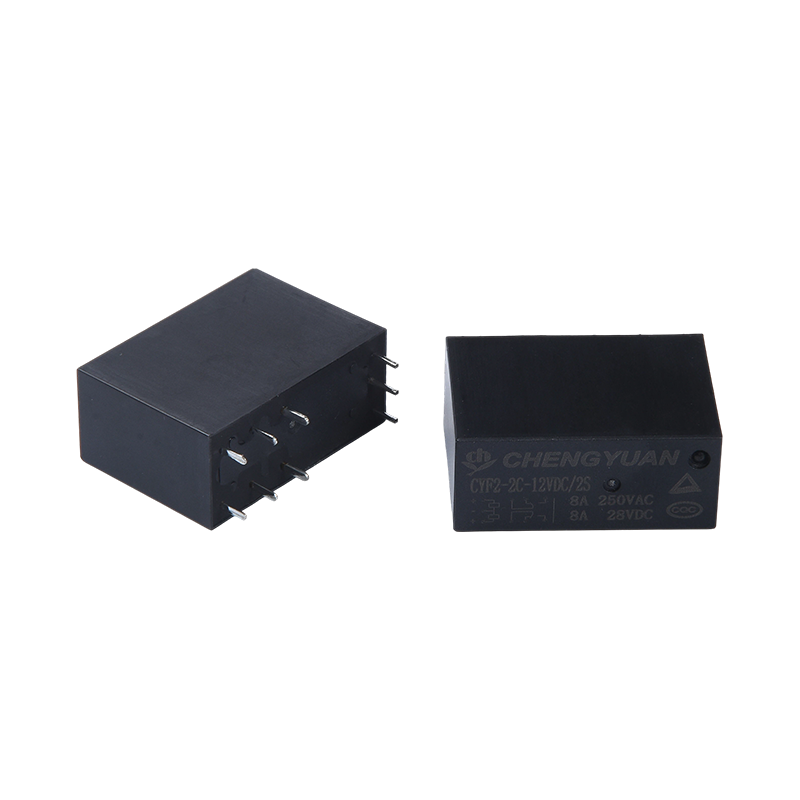

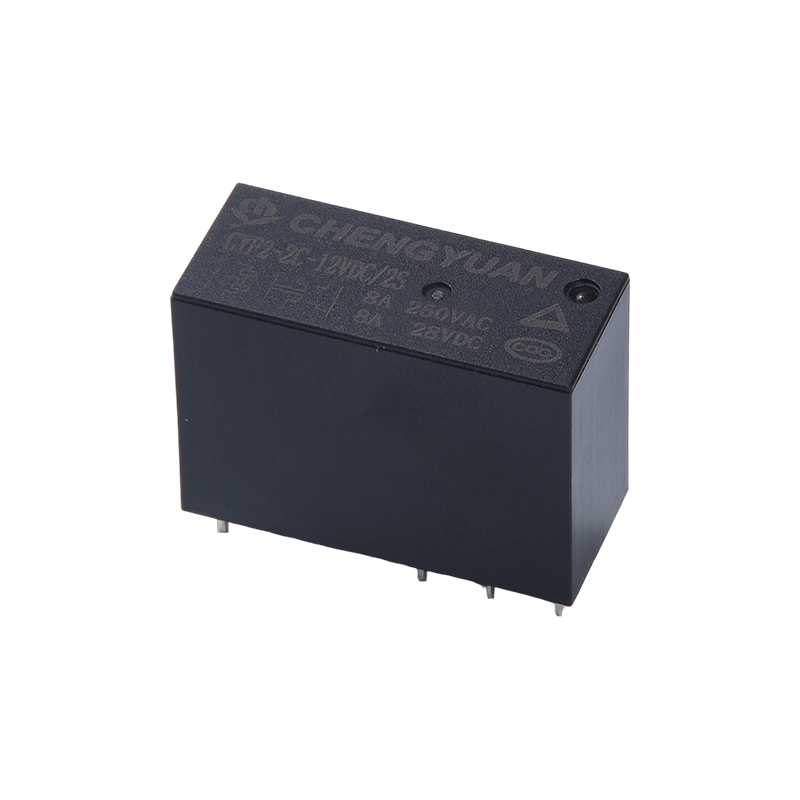

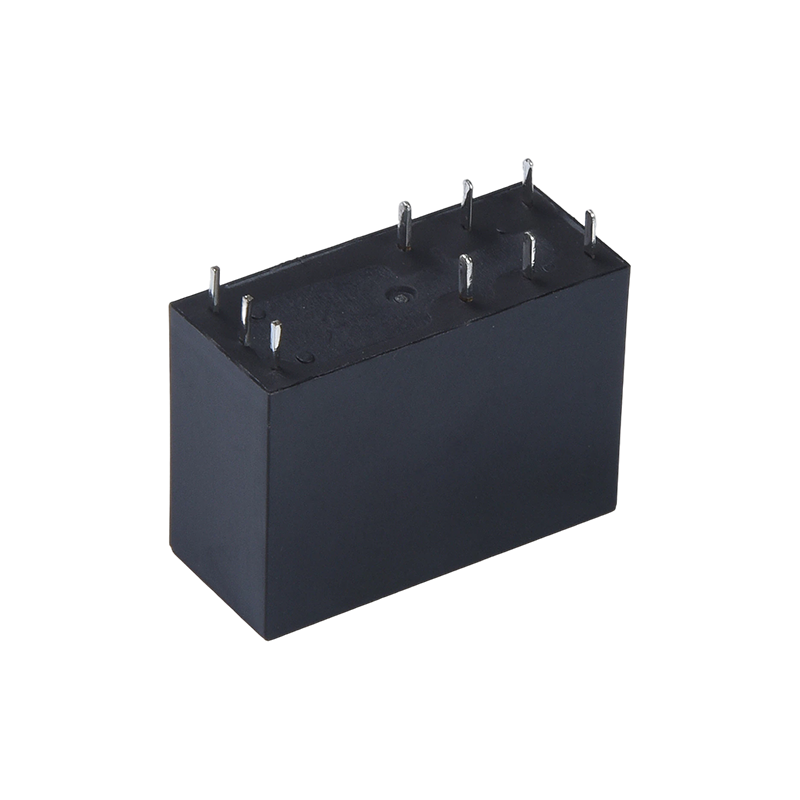

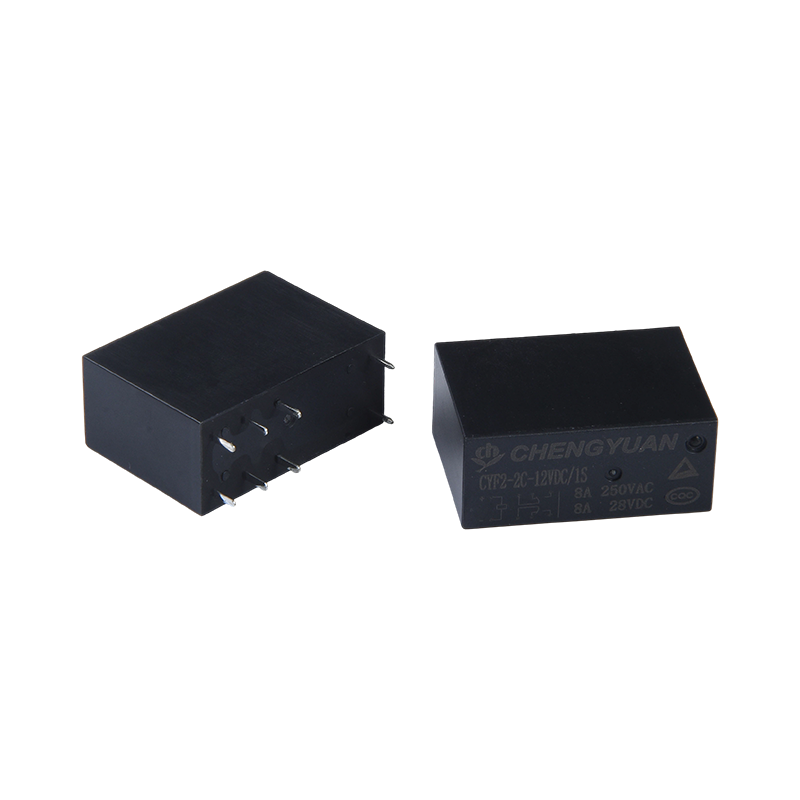

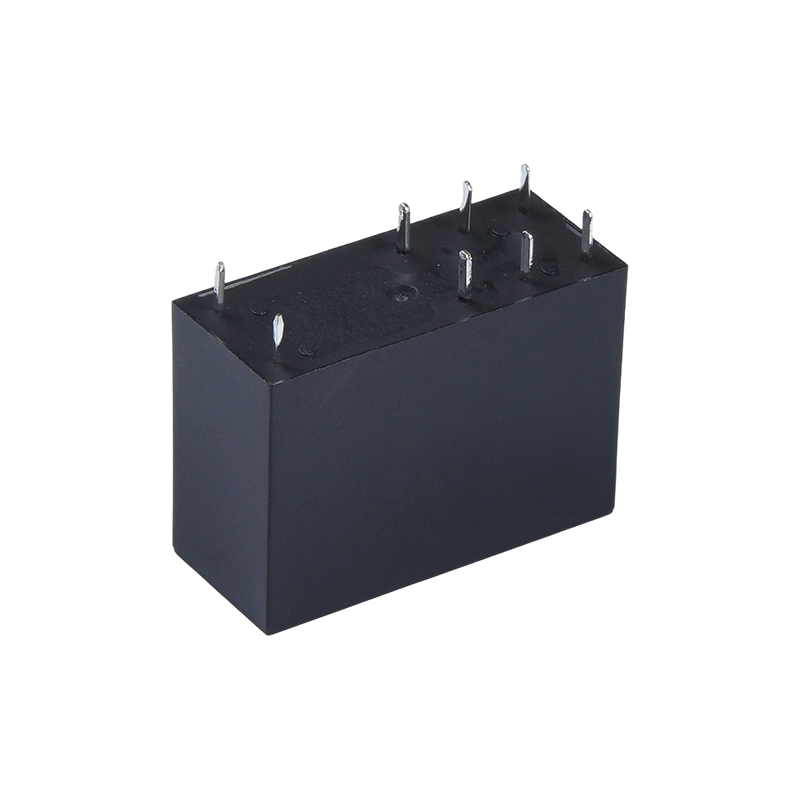

Eigenschaften:
1. Magnetische Verriegelungsfunktion: Verwendet Impulsanregung; Die Spule verbraucht nur während des Schaltmoments Strom und der Kontaktzustand ist nach dem Ausschalten selbstsperrend, was den Energieverbrauch des Systems erheblich reduziert.
2. Hochlastschaltung: Die Kontakte unterstützen die Stromschaltung mit 8 A und erfüllen so die Hochleistungssteuerungsanforderungen von Haushaltsgeräten wie Klimaanlagen und Mikrowellenherden.
3. Hochspannungsisolation: Die Spannungsfestigkeit zwischen Spule und Kontakten erreicht 5000 V, was eine hervorragende elektrische Isolationsleistung bietet und die Sicherheit des Steuerkreises gewährleistet.
4. Kompaktes Design: Kleine Größe und kompakte Struktur, ideal für die Montage mit hoher Dichte auf Leiterplatten.
5. Großer Spulenspannungsbereich: Bietet verschiedene Spulenspezifikationen von 3 VDC bis 48 VDC und passt sich an unterschiedliche Steuerspannungen an.
6. Sicherheitszertifizierung: TÜV- und CQC-zertifiziert, entspricht internationalen Sicherheitsstandards.
Typische Anwendungen:
1. Kommunikationsausrüstung: Wird in Kommunikationsbasisstationen und Schaltgeräten für die Schaltkreisumschaltung und Signalweiterleitung mit geringem Stromverbrauch verwendet.
2. Haushaltsgeräte: Geeignet für Klimaanlagen, Mikrowellenherde und andere Geräte als energiesparender Leistungsschalter.
3. Sicherheitsausrüstung: Wird in Sicherheitsalarmsystemen und Zugangskontrollen verwendet, um sicherzustellen, dass der ursprüngliche Verriegelungs- oder Alarmzustand auch bei einem Stromausfall erhalten bleibt.
4. Bürogeräte: Wird in Büroautomatisierungsgeräten wie Kopierern und Druckern verwendet, um den Stromverbrauch im Standby-Modus zu reduzieren.
Kontaktdaten
| Typ | CYA |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ max. (bei 1A 16VDC) |
| Nennlast (ohmsche Last) | 10A250VAC |
| Max. Schaltstrom | 15A |
| Max. Schaltspannung | 250VAC |
| Max. Schaltleistung | 2500VA |
| Min. Schaltlast | 6V 1A |
Eigenschaften
| Betriebszeit (bei Nennspulenspannung) | 8 ms Max. ( Keine Diode) |
| Release-Zeit | 5 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 750 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 1500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10.000.000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca. 8,5 g |
Spulendaten (bei 20 ℃)
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 120 | 25 | Ca. 0,36 W | 75 % des Nennwertes Spannung | 5 % des Nominalwerts Spannung | 130 % der Nennspannung |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Bei den oben dargestellten Daten handelt es sich um Ausgangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule, um eine Überhitzung der Spule zu vermeiden.
Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)
Charakteristische Kurven
CYA – 1 – C – 12 VDC – H – D – T – XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: C Von C ; H Von A ; B Von B
4: Nennspannung: 3,5,6,9,12,18,24,48 VDC
5: Gehäusefarbe: T – Weiß; H-Schwarz; L-Blau 6: Spulenleistung: D-0,45 W L-0,36 W
7: Schutzkonstruktion: S-Flux-beständig,
SH – Versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
(1): Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
(2): Eine Wasserreinigung oder Oberflächenbearbeitung wird nicht empfohlen, nachdem die flussmittelfesten Relais auf der Leiterplatte montiert wurden.
(3): Kundenspezifische Anforderungen (XX) werden von unserem Unternehmen bewertet und anschließend mit charakteristischen Symbolen gekennzeichnet.
