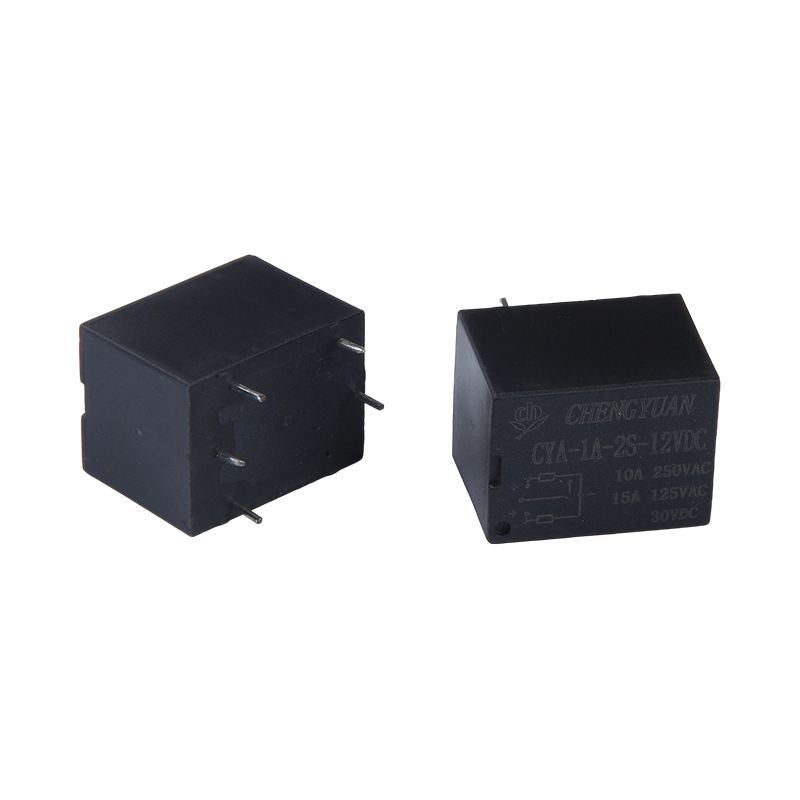

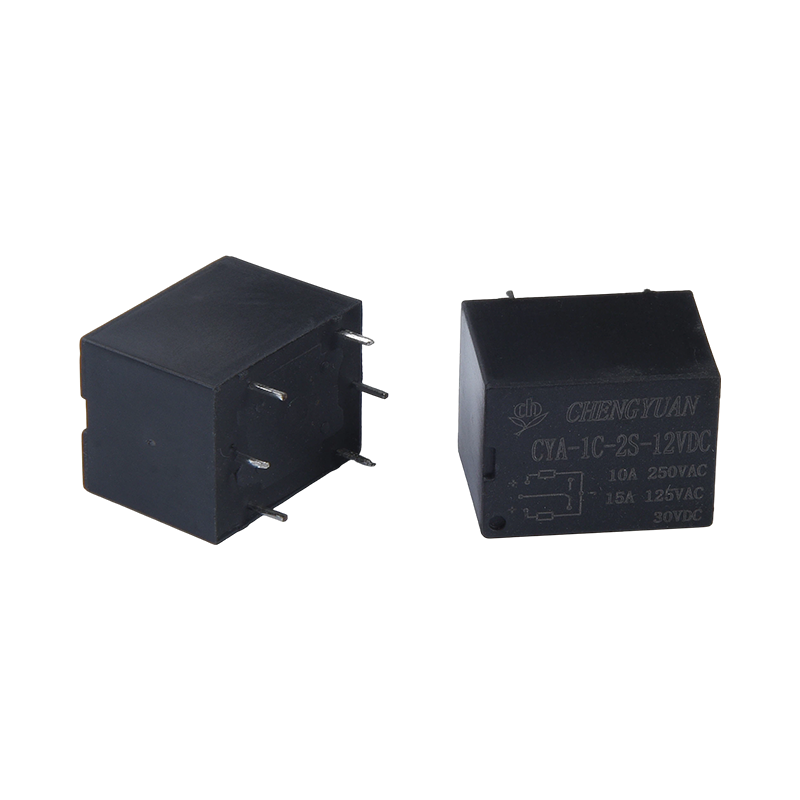

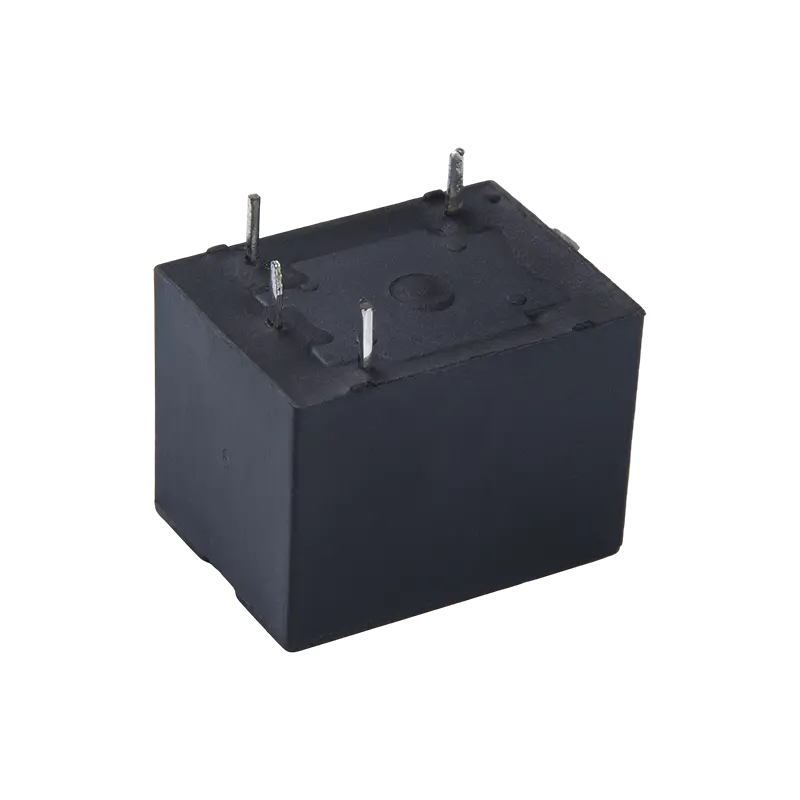

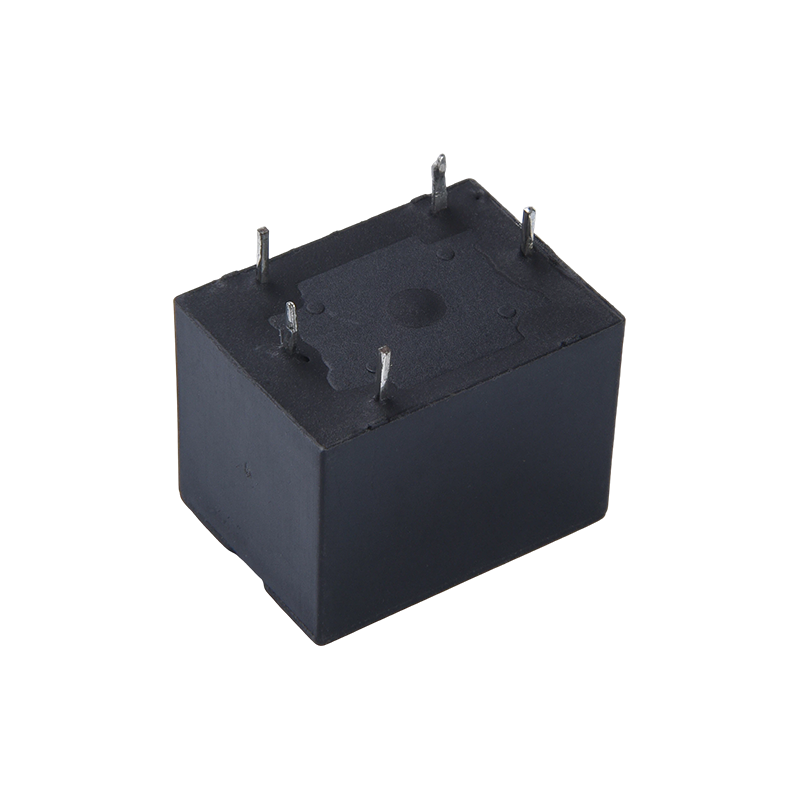

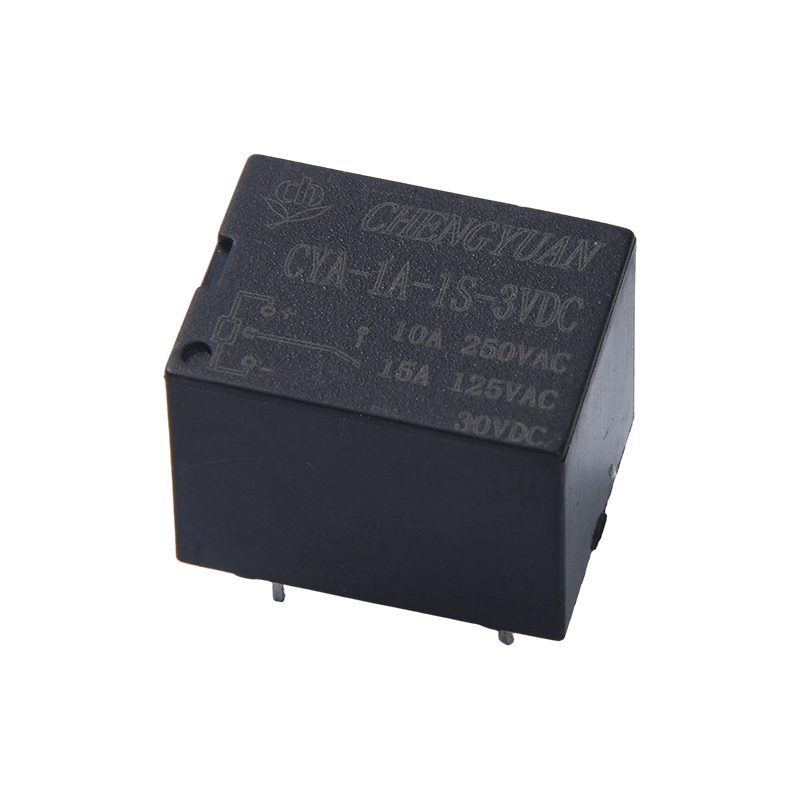

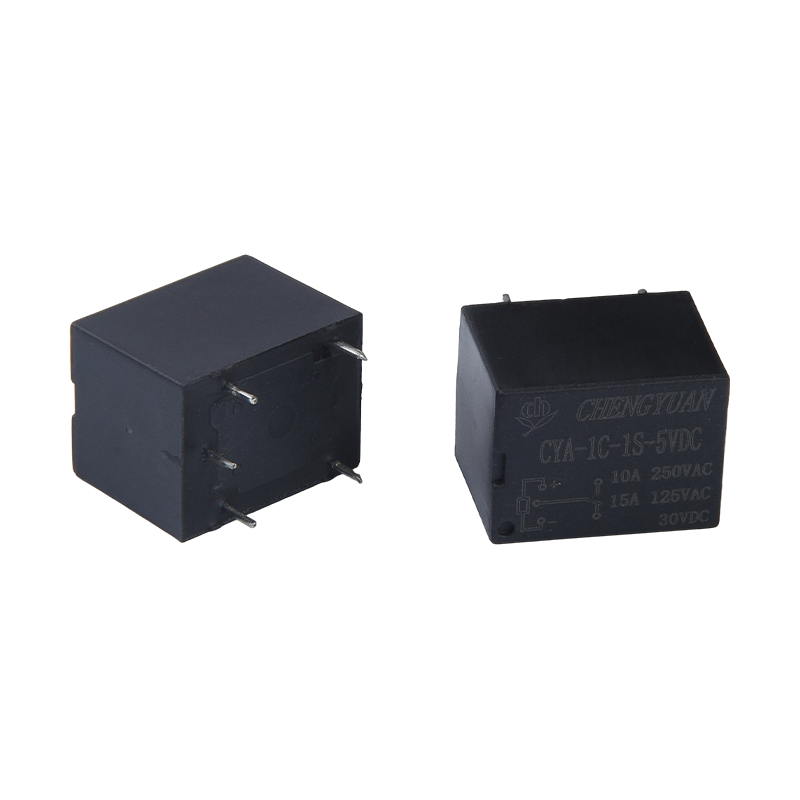

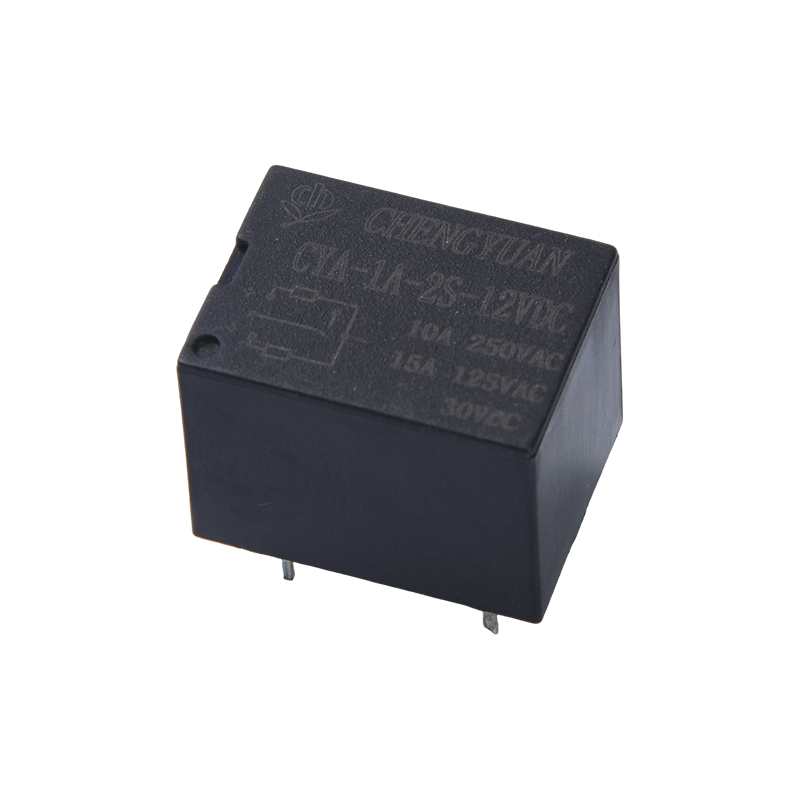

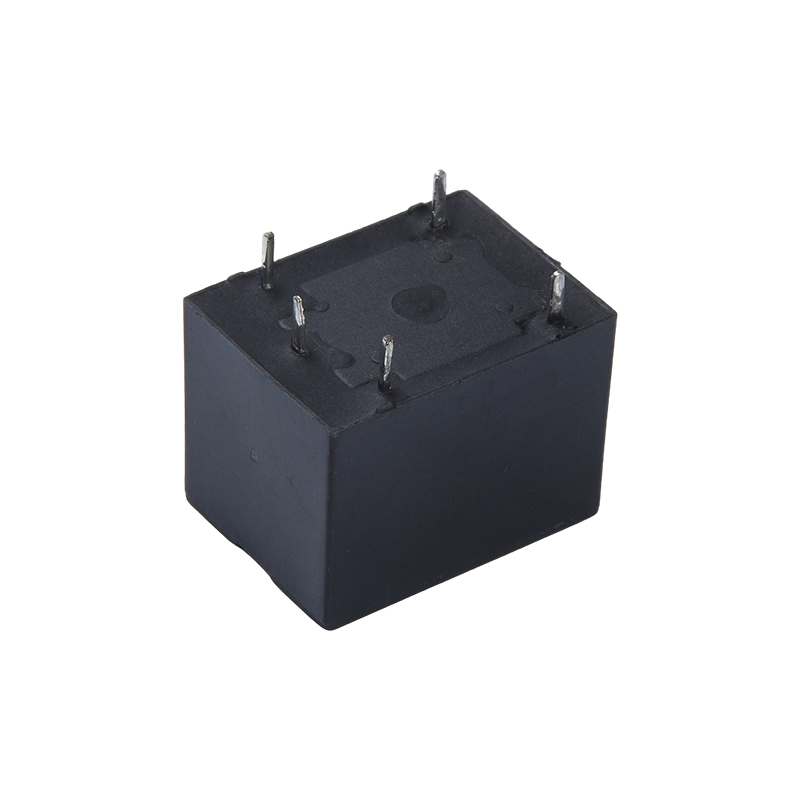

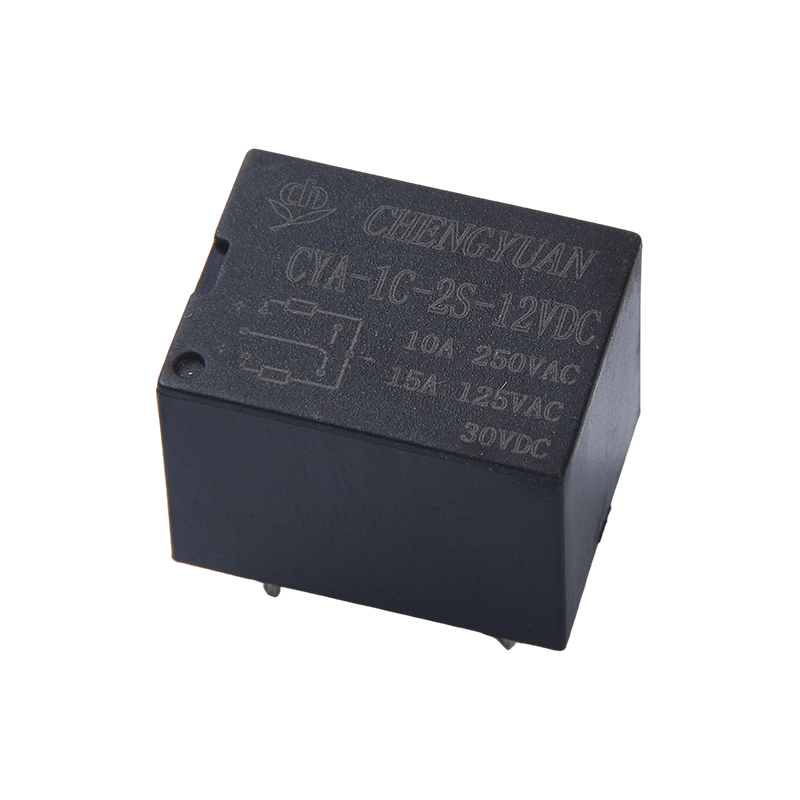

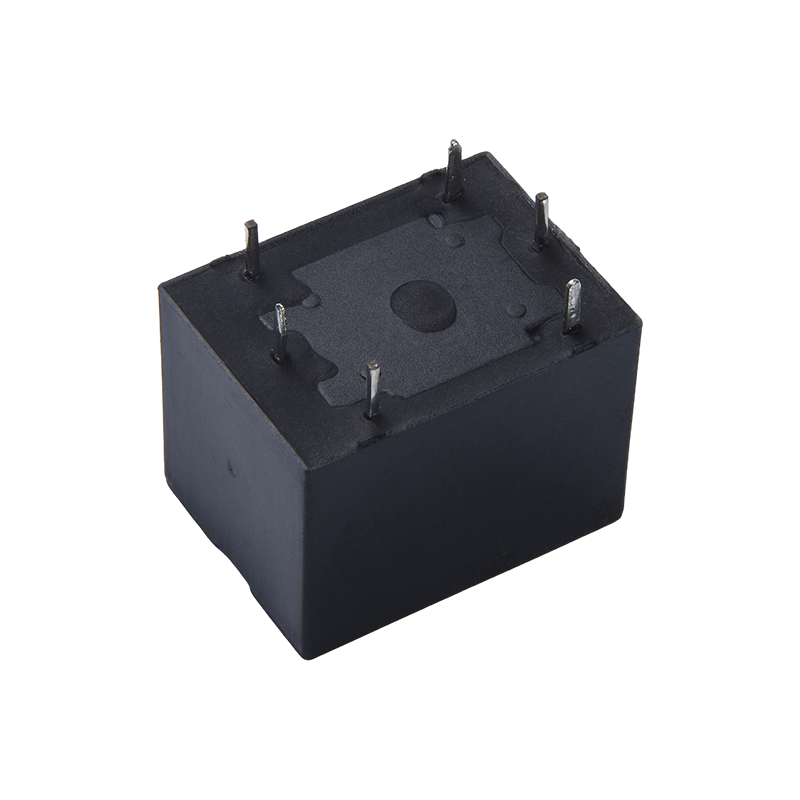

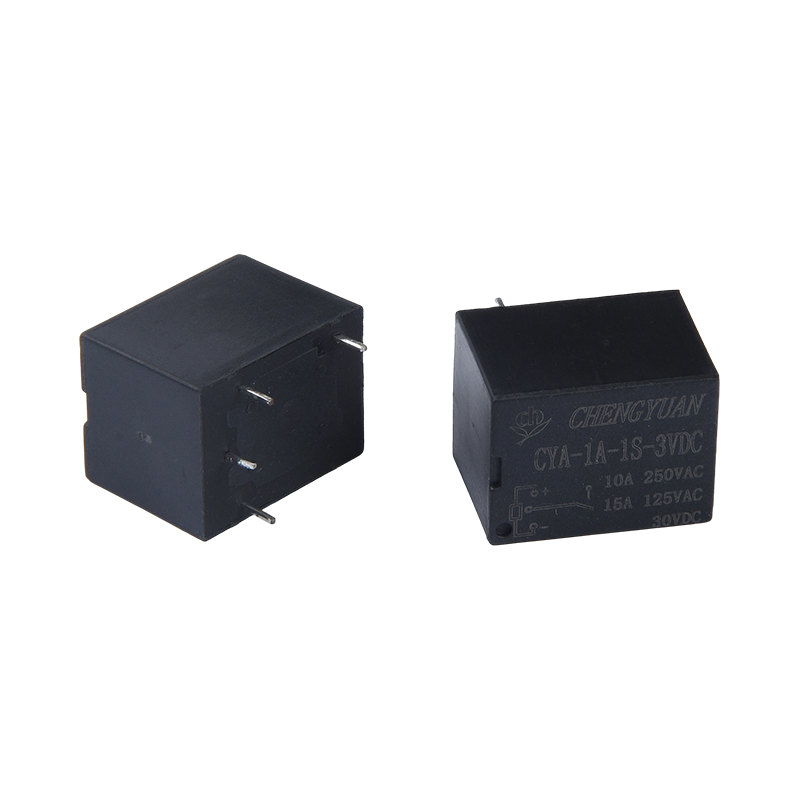

I. Funktionen
1. Kontaktformular: Bietet ein Schließer- und ein Wechslerkontaktformular, um unterschiedliche Anforderungen an das Schaltungsdesign zu erfüllen.
2. Installationseigenschaften: Verwendet Standard-Leiterplattenstifte für eine einfache Leiterplattenmontage, geeignet für automatisierte Montageprozesse;
3. Verpackungsoptionen: Es stehen zwei Verpackungsoptionen zur Verfügung: kunststoffversiegelt und lötbeständig, um unterschiedlichen Umweltanforderungen gerecht zu werden.
4. Kernstruktur: Verwendet eine magnetische Verriegelungsstruktur mit einer oder zwei Spulen, um eine langfristige Beibehaltung des Zustands nach einem Stromausfall sicherzustellen.
II. Kernfunktionen und anwendbare Szenarien
1. Kernfunktion: Ermöglicht das Schalten von Stromkreisen ohne Strom, sorgt für automatisches Schalten und Signaltrennung und behält den aktuellen Zustand bei, nachdem die Steuerspannung abgeschaltet wurde, geeignet für Langzeithalteanwendungen.
2. Smart-Grid-Feld: Anwendbar auf Szenarien wie Strommessung und Fernsteuerungsschalter und ermöglicht eine präzise Steuerung mit geringem Stromverbrauch;
3. Neues Energiefeld: Kann in neuen Energiegeräten wie Solarwechselrichtern verwendet werden und sorgt für einen stabilen Schaltkreiszustand.
4. Industrie- und Heimbereiche: Geeignet für industrielle Automatisierung, Smart Homes, Lichtsteuerung und andere Szenarien;
5. Instrumentierungsbereich: Gilt für die Stromkreissteuerverbindungen verschiedener Instrumente und Messgeräte. III. Kernvorteile nutzen
1. Vorteil: Null Stromverbrauch: Behält den aktuellen Zustand nach einem Stromausfall bei und ermöglicht eine Umschaltung ohne Stromverbrauch, geeignet für Anwendungen mit geringem Stromverbrauch.
2. Hohe Kontaktschaltkapazität: 15 A Kontaktschaltlast, geeignet für mittlere und hohe Leistungssteuerungsanforderungen;
3. Flexible Installation und Auswahl: Ultrakleine Größe, Standard-PCB-Pins und mehrere Gehäuseoptionen, geeignet für dichte Installationen und unterschiedliche Umgebungen;
4. Umweltkonformität: Entspricht den RoHS-Standards und erfüllt die Anforderungen für umweltfreundliche Produkte;
5. Starke Szenenspezifität: Besonders geeignet für Fernsteuerungs- und Langzeitwartungsszenarien, mit herausragender Vielseitigkeit und Praktikabilität.
Kontaktparameter
| Kontaktkonfiguration | 1A | 1C |
| Kontaktwiderstand | 100 mΩ (1 A 6 VDC) |
| Kontaktmaterial | AgSnO₂, AgCdO |
| Kontaktlast (ohmsch) | 10A 277VAC/28VDC |
| Maximale Schaltspannung | 277VAC / 30VDC |
| Maximaler Schaltstrom | 15A | 10A |
| Maximale Schaltleistung | 2500VA |
| Mechanische Haltbarkeit | 1×10⁷ Zyklen |
| Elektrische Haltbarkeit | 5×10⁴ Zyklen |
| Parameter | Spezifikation |
| Isolationswiderstand | 100 MΩ (500 VDC) |
| Dielektrische Spannungsfestigkeit | Zwischen Kontakt und Spule | 1500 VAC für 1 Minute |
| Zwischen offenen Kontakten | 750 VAC für 1 Minute |
| Betriebszeit (bei Nennspannung) | ≤5ms |
| Freigabezeit (bei Nennspannung) | ≤5ms |
| Schock | Stabilität | 100m/s² (10g) |
| | Stärke | 1000m/s² (100g) |
| Vibration | 10 Hz ~ 55 Hz, 1,5 mm Doppelamplitude |
| Luftfeuchtigkeit | 35 % ~ 85 % relative Luftfeuchtigkeit |
| Temperaturbereich | -40°C ~ 85°C |
| Terminaltyp | PCB-Typ |
| Gewicht | Ungefähr 10g |
| Verpackungsart | Kunststoffversiegelter Typ, lötbeständiger Typ |
Hinweise:
(1) Alle oben genannten Werte sind Anfangswerte;
Shengyuan-Staffel
Spulenparameter
| Nennspulenleistung | Einzelspule ≤550 mW |
| Doppelspule ≤750 mW |
Spulenspezifikationstabelle 23℃
| Nennspannung (VDC) | Setz-/Rücksetzspannung (VDC) | Impulsbreite (ms) | Doppelspulenwiderstand (Ω ± 10 %) | Einzelspulenwiderstand (Ω ± 10 %) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Sicherheitszertifizierungen
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TÜV | 1A | 7,5A 250VAC cos phi=1 7,5 A 14 VDC L/R = 0 ms |
| 1C | 7,5A 250VAC cos phi=1 7,5 A 14 VDC L/R = 0 ms |
Beispiel für Bestellzeichen
Relaismodell(1)CYA
Spulenspannung 3 5 6 9 12 18 24 48VDC
Kontaktform 1A: Ein Satz Schließer. 1C: Ein Satz Schaltkontakte
Spulenform 1S: Einzelspule 2S: Doppelspule
Kontaktmaterial T: AgSnO2, Keines: AgCdO
Anmerkungen: (1) In einer Umgebung, die schädliche Gase wie H2S, SO2, NO2 usw. enthält, wird empfohlen, mit Kunststoff versiegelte Produkte zu verwenden. Bitte führen Sie Tests und Bestätigungen im tatsächlichen Gebrauch durch. Wenn keine umfassende Reinigung erforderlich ist, wird dies empfohlen
Es wird empfohlen, flussmittelbeständigen Produkten den Vorzug zu geben;
(2) Dieses Produkt ist ein umweltfreundliches Produkt. Bitte geben Sie bei der Bestellung die entsprechende Funktionsnummer an, wobei (551) die RoHS-Konformität angibt (Kontakte enthalten Cadmium) und (555) die RoHS-Konformität angibt (Kontakte enthalten kein Cadmium).
