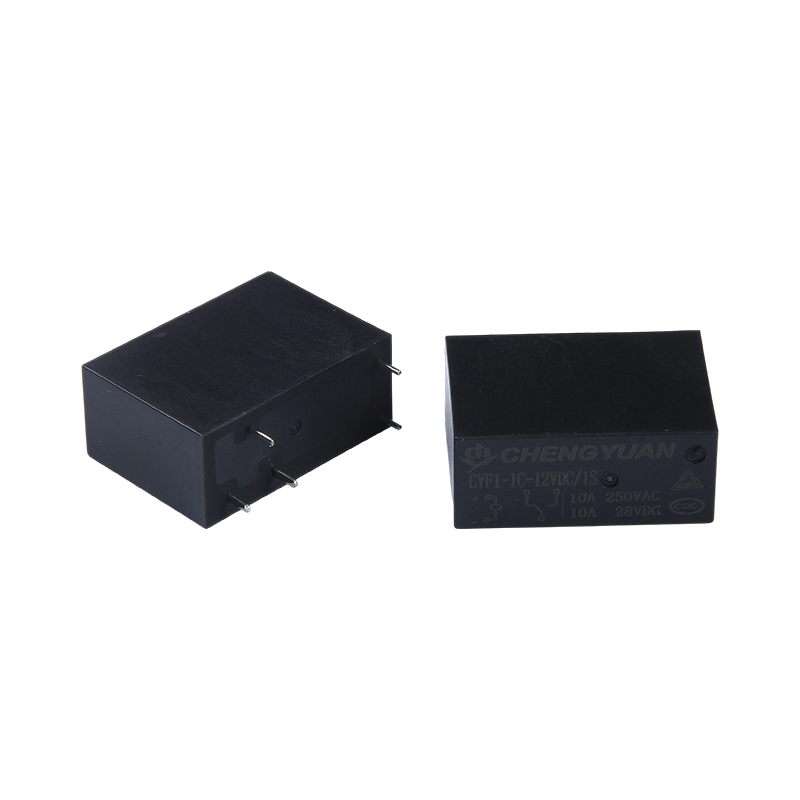

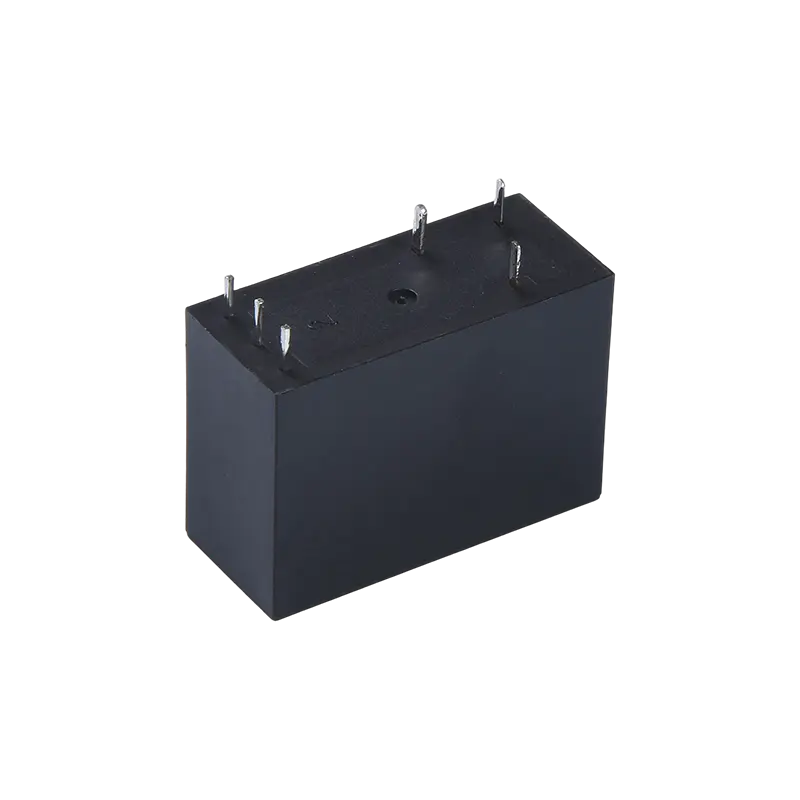

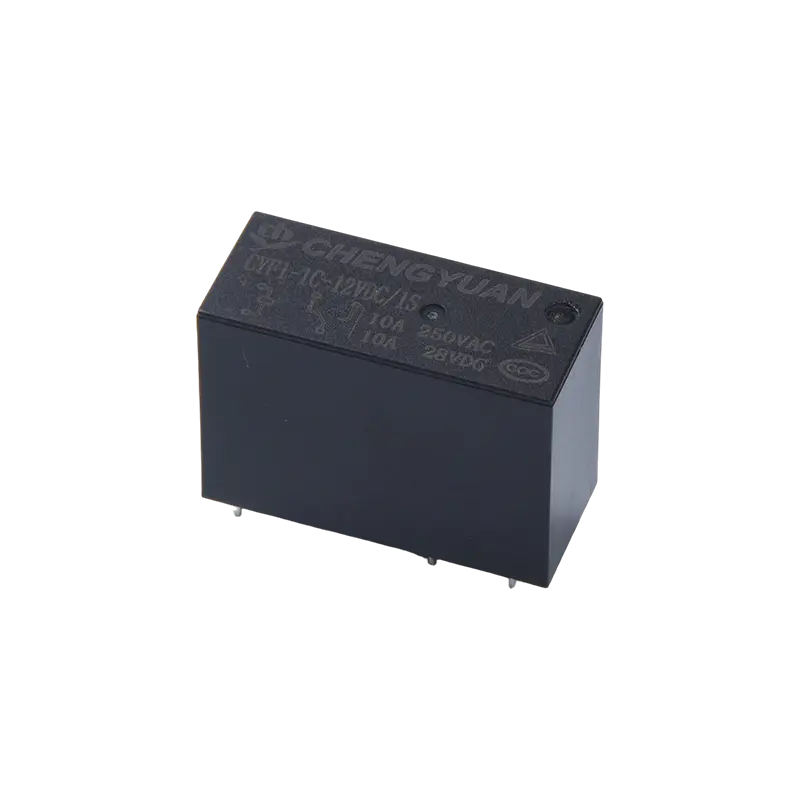

Produktvorteile:
• Kein statischer Stromverbrauch: Durch die Nutzung des magnetischen Verriegelungsprinzips bleibt der Kontaktzustand ohne kontinuierliche Stromversorgung nach der Aktivierung erhalten, wodurch der Standby-Stromverbrauch des Systems erheblich reduziert wird.
• Hohe Last, kompaktes Design: Erreicht eine maximale Kontaktschaltkapazität von 16 A in einem ultrakleinen Gehäuse, bietet hohe Leistungsdichte und spart Platz auf der Leiterplatte.
• Power-Off-Zustandsspeicher: Die Kontaktposition bleibt nach einem Stromausfall unverändert und der ursprüngliche Zustand bleibt ohne Antrieb bei Wiederherstellung der Stromversorgung erhalten, geeignet für Notstromkreise oder Sicherheitsverriegelungen.
Eigenschaften:
• Maximale Kontaktschaltkapazität von 16 A
• Erhältlich in einpoligen und zweipoligen Wechselkontaktkonfigurationen
• Extrem kleine Standard-PCB-Pins
• Erhältlich in versiegelter und flussmittelfester Ausführung
• Umweltfreundliches Produkt (ROHS-konform)
• Abmessungen: (28,9*12,6*20,6)mm
Hauptanwendungen:
• Intelligente Zähler und Energiemanagement: Wird zur Fernsteuerung von Schaltvorgängen in Prepaid-Zählern und intelligenten Leistungsschaltern verwendet und sorgt durch magnetische Verriegelung für einen geringen Stromverbrauch.
• Energiesparende Geräte: Integriert in die Hauptstromsteuerung von Geräten wie Klimaanlagen und Warmwasserbereitern, um den Standby-Stromverbrauch zu reduzieren und Energieeffizienzstandards zu erfüllen.
• Unterbrechungsfreie Stromversorgungen und Energiespeicher: Wird in den Ausgangsschaltkreisen von USV- und Photovoltaik-Wechselrichtern verwendet und gewährleistet die Systemkontinuität durch Aufrechterhaltung des Zustands bei Stromausfällen.
• Sicherheits- und Brandschutzsysteme: Wird in Alarmsystemen und Notbeleuchtungssteuerkreisen verwendet, um bei plötzlichen Stromausfällen einen zuverlässigen Schaltstatus sicherzustellen.
Kontaktparameter
| Kontaktkonfiguration | 1A/1C | 2A/2C |
| Kontaktwiderstand | < 50 mΩ (1 A 6 VDC) |
| Kontaktmaterial | AgSnO₂,AgCdO |
| Kontaktlast (ohmsch) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maximale Schaltspannung | 250VAC / 28VDC |
| Maximaler Schaltstrom | 20A/16A/10A | 8A/5A |
| Maximale Schaltleistung | 5000VA/480W | 1200VA/150W |
| Mechanische Haltbarkeit | 1×10⁷ Zyklen |
| Elektrische Haltbarkeit | 1×10⁵ Zyklen |
Spulenparameter
| Nennspulenleistung - | Einzelspule 540 mW |
| Doppelspule ≦1W (Leistung variiert je nach Spezifikation) |
| Anstieg der Spulentemperatur | 26 °C (47 °F) bei Nennspannung |
| Maximale Temperatur | 130°C (266°F) |
Spulenspezifikationstabelle
| Nennspannung (VDC) | Setz-/Rücksetzspannung (VDC) | Impulsbreite (ms) | Doppelspulenwiderstand (Ω ± 10 %) | Einzelspulenwiderstand (Ω ± 10 %) |
| Spule 1 | Spule 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Leistungsparameter
| Isolationswiderstand | 100 MΩ (500 VDC) |
| Dielektrische Spannungsfestigkeit | Zwischen Kontakt und Spule | 5000 VAC für 1 Minute |
| Zwischen offenen Kontakten | 750 VAC für 1 Minute |
| Betriebszeit (bei Nennspannung) | ≤10ms |
| Freigabezeit (bei Nennspannung) | ≤5ms |
| Schock | Stabilität | 100m/s² (10g) |
| Stärke | 1000m/s² (100g) |
| Vibration | 10 Hz ~ 55 Hz, 1,5 mm Doppelamplitude |
| Luftfeuchtigkeit | 35 % ~ 85 % relative Luftfeuchtigkeit |
| Temperaturbereich | -40°C ~ 85°C |
| Terminaltyp | PCB-Typ |
| Gewicht | Ungefähr 10g |
| Verpackungsart | Kunststoffversiegelter Typ, lötbeständiger Typ |
Sicherheitszertifizierungen
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250 VAC 10 28 VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TÜV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250 VAC 10 28 VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Beispiel für Bestellzeichen
Relaismodell CYF
Spulenspannung 5 6 9 12 18 24 48 VDC
Kontaktformular 1A: eine Gruppe von Schließern, 1C: eine Gruppe von Umwandlungen, 2A: zwei Gruppen von Schließern, 2C zwei Gruppen von Umwandlungen
Spulenform 1S: Einzelspule 2S: Doppelspule
Kontaktmaterial T: AgSnO2, Keines: AgCdO
Anmerkungen: (1) In einer Umgebung, die schädliche Gase wie H2S, SO2, NO2 usw. enthält, wird empfohlen, mit Kunststoff versiegelte Produkte zu verwenden. Bitte führen Sie Tests und Bestätigungen im tatsächlichen Gebrauch durch. Wenn keine umfassende Reinigung erforderlich ist, wird dies empfohlen
Es wird empfohlen, flussmittelbeständigen Produkten den Vorzug zu geben;
- Dieses Produkt ist ein umweltfreundliches Produkt. Bitte geben Sie bei der Bestellung die entsprechende Funktionsnummer an, wobei (551) die RoHS-Konformität angibt (Kontakte enthalten Cadmium) und (555) die RoHS-Konformität angibt (Kontakte enthalten kein Cadmium).
Verdrahtungsplan, Einheit der Montagelochgröße: mm
(1) Für einige Außenmaße des Produkts sind keine Maßtoleranzen angegeben. Bei Außenmaßen ≤1mm beträgt die Toleranz ±0,2mm; Wenn die Außenabmessungen zwischen 1 und 5 mm liegen, beträgt die Toleranz ±0,3 mm.
Wenn die Gesamtgröße >5 mm beträgt, beträgt die Toleranz ±0,4 mm;
(2) Die Abmessungen der Montagelöcher ohne Maßtoleranz betragen ±0,1 mm.
Dinge zu beachten:
- Der Werkszustand des magnetischen Verriegelungsrelais ist der Reset-Zustand, aber aufgrund von Faktoren wie Stößen während des Transports oder der Installation des Relais kann es in den Aktionszustand wechseln. Daher ist bei Verwendung von (Stromversorgung
Wenn die Verbindung hergestellt ist, setzen Sie es bitte je nach Bedarf in den Aktionsstatus oder den Reset-Status zurück.
- Um sicherzustellen, dass das magnetische Stromstoßrelais aktiviert oder zurückgesetzt wird, muss die an die Spule angelegte Erregerspannung die Nennspannung erreichen und die Impulsbreite muss größer als das Fünffache der Aktions- oder Rückstellzeit sein. Nicht
Wenn Sie Spannung an die Aktions- und Rücksetzspulen anlegen, legen Sie nicht über einen längeren Zeitraum (länger als 1 Minute) Spannung an die Spulen an.
- Halten Sie das Produkt während des Transports, der Lagerung und der Anwendung von starken Magnetfeldern fern, um Änderungen der Betriebsspannung und der Rücksetzspannung zu vermeiden.
