Leitfaden für Ofenschütze: Spulenspannung, Kontaktwerte, Prüfung und Austausch

Ein No-Heat-Call am kältesten Morgen des Jahres endet normalerweise an derselben Komponente. Der Thermostat ruft, die Steuerplatine sendet 24 VAC, der Transformator ist defekt und die Heizelemente sind immer noch kalt. Der Ofenschütz ist das Teil, das seine Aufgabe nicht mehr erfüllt.

Ein Ofenschütz ist ein elektrisch betriebener Hochleistungsschalter. Eine Niederspannungsspule, in Wohngeräten fast immer 24 VAC, zieht Netzspannungskontakte an, die den vollen Strom von Heizelementen oder einem Gebläsemotor führen. Drei Zahlen definieren das richtige Teil: Spulenspannung, Kontaktstromnennwert bei der angelegten Spannung und Polkonfiguration. Wenn Sie alle drei zusammenbringen, läuft der Schütz jahrelang in der Heizperiode. Verpassen Sie einen und das Ergebnis sind verschweißte Kontakte, eine klappernde Spule oder der gleiche No-Heat-Ruf im nächsten Winter.

Was ein Ofenschütz im Stromkreis bewirkt

Der Schütz dient dazu, die Niederspannungs-Steuerleitungen von der Netzspannung fernzuhalten. Thermostate und Steuerplatinen arbeiten mit 24 VAC, die sicher über ein dünnes Thermostatkabel verlegt werden können. Heizelemente, Gebläsemotoren und Kompressoren arbeiten mit 120, 208, 240 oder 277 VAC und können mehrere zehn Ampere verbrauchen. Der Schütz sitzt an dieser Grenze. Seine Spule ist mit dem Steuerkreis verbunden, seine Kontakte sind mit dem Leitungskreis verbunden und die beiden berühren sich niemals elektrisch.

Wo das Teil wohnt, hängt von der Ausstattung ab:

• Elektroöfen und Luftaufbereitungsanlagen: Der Schütz schaltet Reihen von Heizelementen um und arbeitet oft mit Sequenzern zusammen, die die Elemente über mehrere Sekunden einschalten.
• Gasöfen: Ein Schütz oder Lüfterrelais schaltet den Gebläsemotor auf Netzspannung, sobald die Platine entscheidet, dass der Wärmetauscher warm genug ist.
• Kompakte Einheiten und Außenteile: Das Schütz schaltet Kompressor und Kondensatorlüfter zusammen, weshalb seine Nennleistung sowohl in Ampere bei blockiertem Rotor als auch in Ampere bei laufendem Rotor angegeben wird.

Es lohnt sich, das Schütz von den kleinen Relais auf einer Ofensteuerplatine zu trennen. Platinenrelais schalten das Gasventil, den Induktor oder einen Luftbefeuchter und verwalten ein oder zwei Verstärker. Das Schütz bewältigt die schwere Last, und dieser Unterschied in der Einschaltdauer beeinflusst alle auf dem Etikett aufgedruckten Nennwerte.

Die Zahlen, die wichtig sind, bevor Sie sie angeben oder ersetzen

Die Spulenspannung steht an erster Stelle. Eine 24-VAC-Spule zieht in einem 120-VAC-Stromkreis nicht zuverlässig an, und eine 240-VAC-Spule in einem 24-VAC-Stromkreis bewegt sich einfach nicht. Die meisten Ofentransformatoren für Privathaushalte haben eine Spannung von 24 VAC und eine Nennleistung von etwa 40 VA, was für eine Schützspule sowie ein Gasventil und eine Platine ausreicht. Spulen tolerieren einen gewissen Durchhang, aber wenn der Transformator schwach ist oder das Thermostatkabel zu klein ist, klappert das Schütz, anstatt sauber zu schließen, und durch Rattern brennt eine Spule schneller als alles andere.

Die Kontaktbewertung steht an zweiter Stelle und besteht aus zwei Teilen. Der Widerstandswert, oft 25, 30 oder 40 A bei 240 bis 277 VAC, deckt Heizelementbänke ab. Die Motorleistung wird als Volllaststromstärke und als Stromstärke bei blockiertem Rotor angegeben. Auf diese Zahl kommt es an, wenn ein Kompressor auf den Kontakten sitzt. Ein 40-A-Widerstandsschütz ist nicht automatisch ein 40-A-Kompressorschütz.

Dann kommen die mechanischen Details:

• Polkonfiguration: einpolig für ein Bein, zweipolig für 240 VAC einphasig, dreipolig für dreiphasig.
• Anschlusstyp: Schraubklemmen, Viertelzoll-Schnellanschlüsse oder Kastenkabelschuhe.
• Montagefläche, Halterungsart und Position der Spulenanschlüsse.

Bei geringer Last verwenden einige Geräte anstelle eines separaten Schalttafelschützes ein an die Steuerplatine angelötetes Leistungsrelais. Ein Teil wie das CYF3 SPST-Leiterplattenrelais mit einer Nennleistung von 16 A bei 250 VAC deckt Onboard-Schaltungen ab, bei denen ein vollwertiges Schütz überdimensioniert wäre.

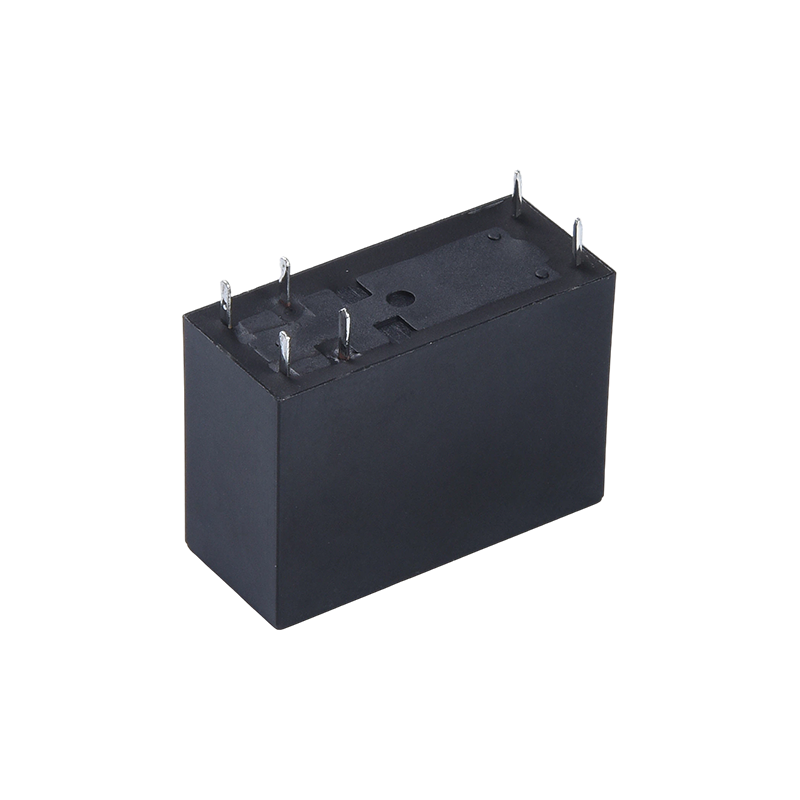

CYF3 PCB-Relais für Onboard-Schaltung Ein kompaktes 16-A-250-VAC-Leiterplattenrelais zum Schalten von Steuerplatinen, bei denen ein separates Schalttafelschütz überdimensioniert wäre; Eine hohe Spulenkontaktisolation unterstützt kompakte Geräte. Produkt anzeigen →

Symptome, die darauf hinweisen, dass das Schütz ausfällt

Ein Schütz fällt selten ohne Vorwarnung aus. Das Fehlermuster weist normalerweise auf genau den Teil hin, der aufgegeben hat.

• Keine Wärme bei laufendem Gebläse: Die Spule ist offen oder die Platine liefert keine 24 VAC. Prüfen Sie die Spannung an der Spule, bevor Sie das Teil entsorgen.
• Rattern oder Brummen: Die Spule erhält nicht genug Spannung, um den Anker zu halten, oft liegt es an einem schwachen Transformator oder einer korrodierten Verbindung.
• Hitze, die nicht abschaltet: Die Kontakte sind zugeschweißt. Der obere Endschalter ist das Einzige, was die Elemente stoppt und löst wiederholt aus, bis das Schütz ausgetauscht wird.
• Verbrannter Geruch oder verfärbte Spule: Die Spulenisolierung ist ausgefallen, meist nach längerem Rattern oder einem kurzgeschlossenen Steuerkreis.
• Lochfraß oder geschwärzte Kontakte: Das Schütz schließt immer noch, aber der Widerstand an den geschlossenen Kontakten ist gestiegen, es entsteht Hitze an den Anschlüssen und die Arbeit wird zu einer Reparatur der Verkabelung und nicht zu einem Austausch von Teilen.

Ein Spannungsabfalltest unter Spannung erkennt diesen letzten Fall, bevor er teuer wird. Messen Sie bei geschlossenem Schütz und laufender Last über die Leitungsklemmen jedes Pols. Bei einem gesunden Kontaktsatz fällt nur ein Bruchteil eines Volts ab. Sobald der Messwert bei Nennstrom über etwa ein halbes Volt steigt, ist die Lochfraßbildung bereits im Gange und das Teil gehört zum nächsten Servicebesuch und nicht zur nächsten Panne.

Testen eines Ofenschützes in sechs Schritten

Der Test mit einem Multimeter dauert etwa fünfzehn Minuten.

1. Schalten Sie die Stromversorgung am Ofentrennschalter und am Leistungsschalter ab und überprüfen Sie dann mit einem Messgerät an den Leitungsklemmen.
2. Fotografieren Sie die Klemmenanordnung, bevor Sie Kabel entfernen.
3. Trennen Sie die Spulenleitungen und messen Sie den Spulenwiderstand. Vergleichen Sie den Wert mit dem Typenschildwert oder einem bekanntermaßen guten Gerät. Ein offener Messwert bedeutet, dass die Spule ausgefallen ist.
4. Legen Sie 24 VAC von einem bekanntermaßen funktionierenden Transformator direkt an die Spule an. Ein kräftiger Klick bedeutet, dass der Magnetkreis funktioniert. Summen oder Stille deuten auf einen Spulen- oder mechanischen Fehler hin.
5. Überprüfen Sie bei stromloser Spule den Durchgang an jedem Pol. Es sollte „offen“ lauten. Bestromen Sie die Spule und vergewissern Sie sich, dass jeder Pol geschlossen anzeigt.
6. Schließen Sie alles wieder an, stellen Sie die Stromversorgung wieder her und messen Sie den Spannungsabfall an den geschlossenen Kontakten unter Last. Dieser Schritt wird am häufigsten übersprungen und ist derjenige, der einen erneuten Anruf vorhersagt.

Auswahl eines Ersatzes ohne Herabstufung der Schaltung

Der sicherste Ersatz entspricht hinsichtlich Spulenspannung, Kontaktbelastbarkeit bei angelegter Spannung, Polzahl und Montage dem Original. Der häufigste Fehler besteht darin, ein Teil einzubauen, weil die Halterung und die Anschlüsse ausgerichtet sind und die Kontaktbelastbarkeit niedriger ist als beim Original. Ein 30-A-Schütz anstelle eines 40-A-Teils funktioniert an einem milden Tag und verschweißt seine Kontakte am ersten kalten Morgen, wenn jede Elementbank gleichzeitig unter Strom steht.

Zwei Gewohnheiten verhindern Rückrufe:

• Überprüfen Sie die tatsächliche Ladung, nicht nur das alte Etikett. Wenn ein Gebläsemotor oder Kompressor durch ein anderes Modell ersetzt wurde, haben sich möglicherweise die Volllaststromstärken geändert.
• Überprüfen Sie die Spulenspannung an den Klemmen, während der Thermostat ruft. Ein Wert deutlich unter 24 VAC bedeutet, dass das Schütz nicht die Ursache ist und dass zuerst der Transformator oder die Steuerverkabelung überprüft werden müssen.

Beim Schalten hoher Ströme in Heiz- und Kompressorkreisläufen kommt es häufig auf ein robustes einpoliges Leistungsrelais mit großzügigem Kontaktabstand und einer Spule an, die auch bei niedriger Spannung stabil bleibt. Ein Teil wie das Hochstrom-SPST-Relais CYT90 mit einer Nennleistung von 30 A bis 40 A ist genau für diese Lastklasse gebaut.

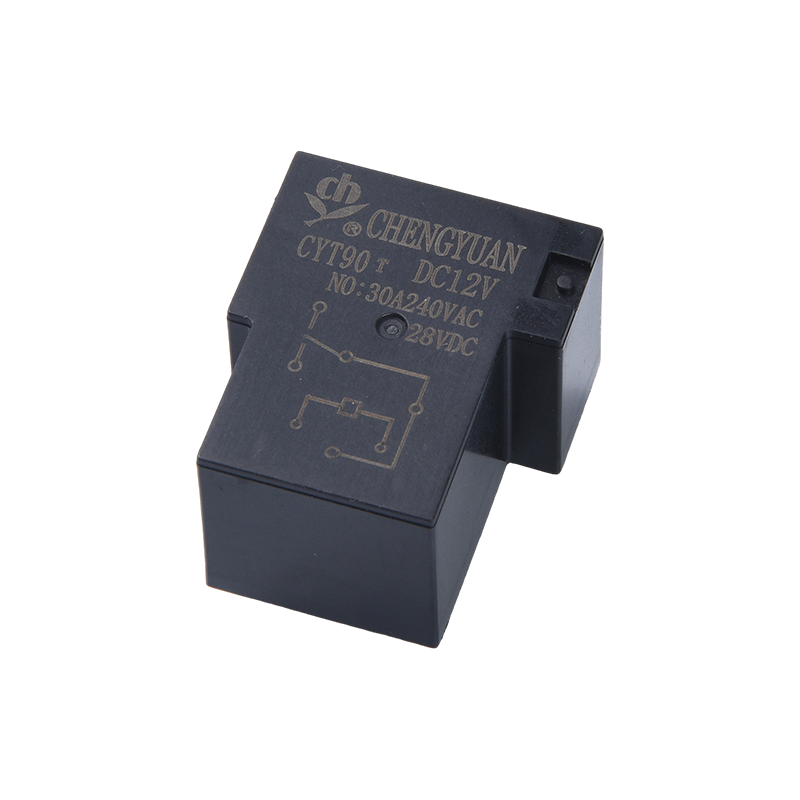

CYT90 Hochstromrelais für schwere Schaltvorgänge Ein kompaktes 30-A/40-A-Leistungsrelais mit Kontakten aus Silberlegierung, mehreren Montageoptionen und Hochstromschaltung für Geräte, Heizungen und industrielle Steuerungsgeräte. Produkt anzeigen →

Wo ein Relais endet und ein Schütz beginnt

Die Grenze zwischen beiden ist eher eine Frage der Pflicht und der Konstruktion als eine harte technische Grenze. Schütze sind für das Schalten bestimmter Zwecke konzipiert und verfügen über größere Kontaktabstände, schwerere Federn und Anschlüsse, die Leitungsdrähte aufnehmen. Das zugrunde liegende Prinzip ist das gleiche wie bei jedem anderen elektromagnetisches Universalrelais : Eine Spule erzeugt ein Magnetfeld, das einen Anker anzieht und Kontakte bewegt. Was sich ändert, ist der Strom, das Kontaktmaterial und die mechanische Festigkeit der beweglichen Teile.

Schalttafelbauer teilen die Arbeit in der Regel auf zwei Ebenen auf. Das Schalten der Leistung erfolgt am Schütz oder am Hochstromrelais. Die Isolierung und Zwischenschaltung erfolgt bei schienenmontierten Modulen. Dabei passt ein Teil wie das Schienenrelaismodul MCYF3 14F mit 16-A-Kontakten in einen Ofenschaltschrank oder eine größere Heizplatte.

MCYF3 14F Schienenrelaismodul für Schalttafelbauer Ein schienenmontiertes 14F-Relaismodul mit 16-A-Kontakten und bis zu 32 Kanälen, geeignet für die zentrale Steuerung und Zwischenschaltung in Öfen oder Heizpaneelen. Produkt anzeigen →

Fragen, die es wert sind, beim Kauf in großen Mengen gestellt zu werden

Für OEMs und Schaltschrankbauer ist das Schütz oder Relais ein kleiner Einzelposten mit großer Auswirkung auf die Garantiekosten. Drei Punkte sind es wert, vor der Bestellung bestätigt zu werden.

• Kontaktmaterial und Zyklenlebensdauer: Silberzinnoxid und Silbercadmiumoxid verhalten sich bei ohmscher und induktiver Belastung unterschiedlich. Fragen Sie nach, welches Material verwendet wird und welche Zyklenzahl bei Nennstrom getestet wurde.
• Spulenkonsistenz: Schwankungen der Ansprech- und Abfallspannung von Charge zu Charge zeigen sich als Rattern im Feld. Fragen Sie, wie Spulen vor dem Zusammenbau getestet werden.
• Rückverfolgbarkeit der Produktion: Datumscodes, eingehende Materialkontrollen und Prüfung des Kontaktwiderstands am Ende der Produktionslinie.

Der Hintergrund des Lieferanten ist genauso wichtig wie das Datenblatt. Ningbo Chengyuan Chuangke Electronics Co., Ltd., tätig über cyrelays.com, produziert seit 1996 Relais und elektronische Komponenten in Ningbo und bezeichnet sich selbst als Hersteller, der Entwicklung, Produktion und Vertrieb vereint, mit Gebrauchspatenten für magnetische Verriegelungs- und Schnappstrukturen. Weitere Einzelheiten finden Sie auf der Über Seite .

Ein Ofenschütz ist ein einfaches Teil mit drei kritischen Zahlen. Die Spulenspannung, die Kontaktleistung bei der angelegten Spannung und die Polkonfiguration entscheiden darüber, ob es eine Heizperiode übersteht oder am kältesten Morgen derselben ausfällt. Machen Sie diese richtig, überprüfen Sie die tatsächliche Last anstelle des alten Etiketts, und das Schütz ist kein wiederkehrender Serviceartikel mehr.
