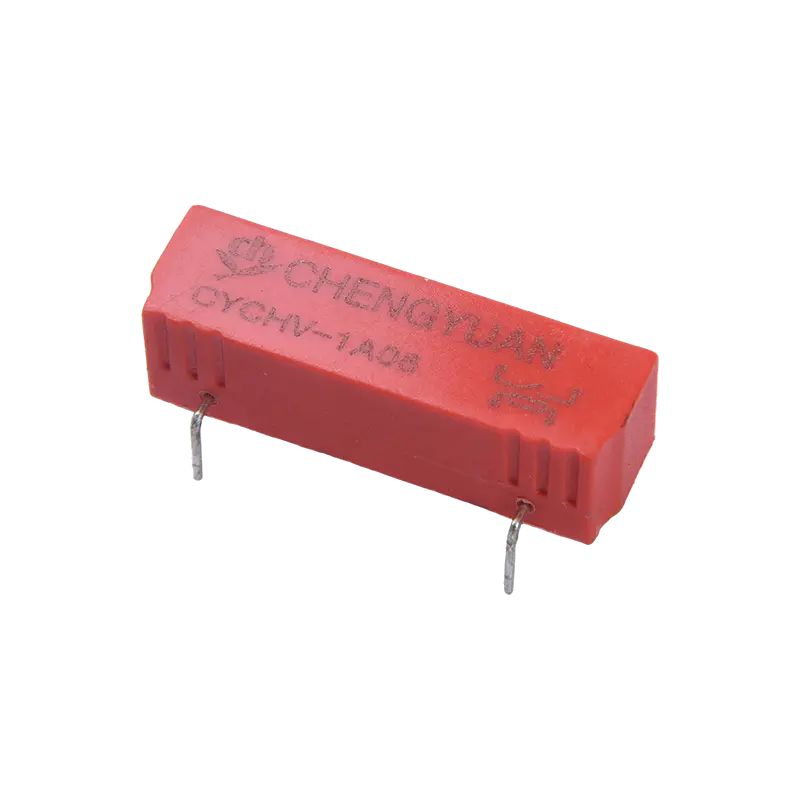

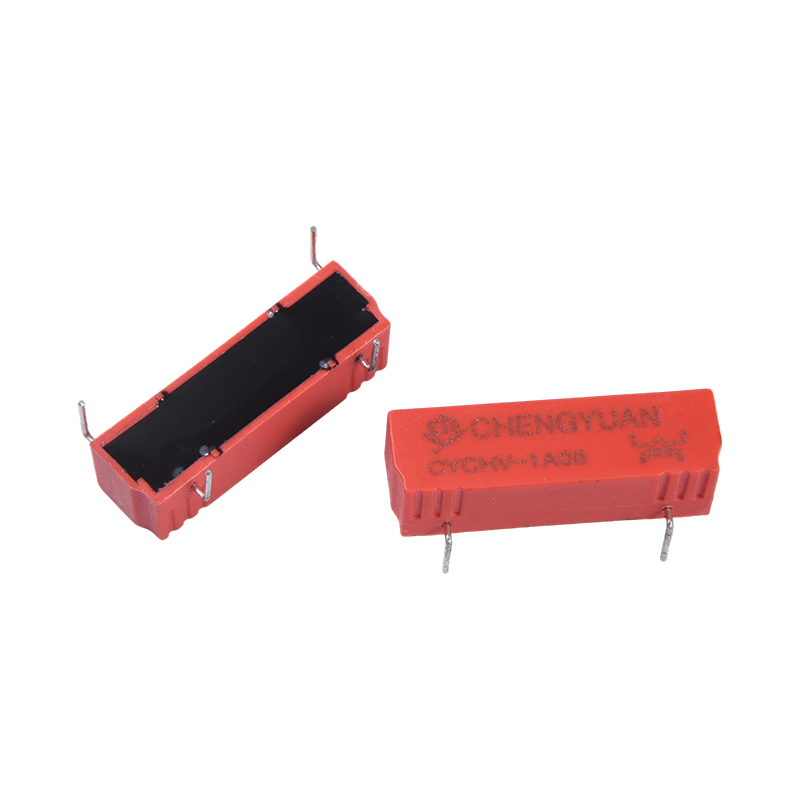

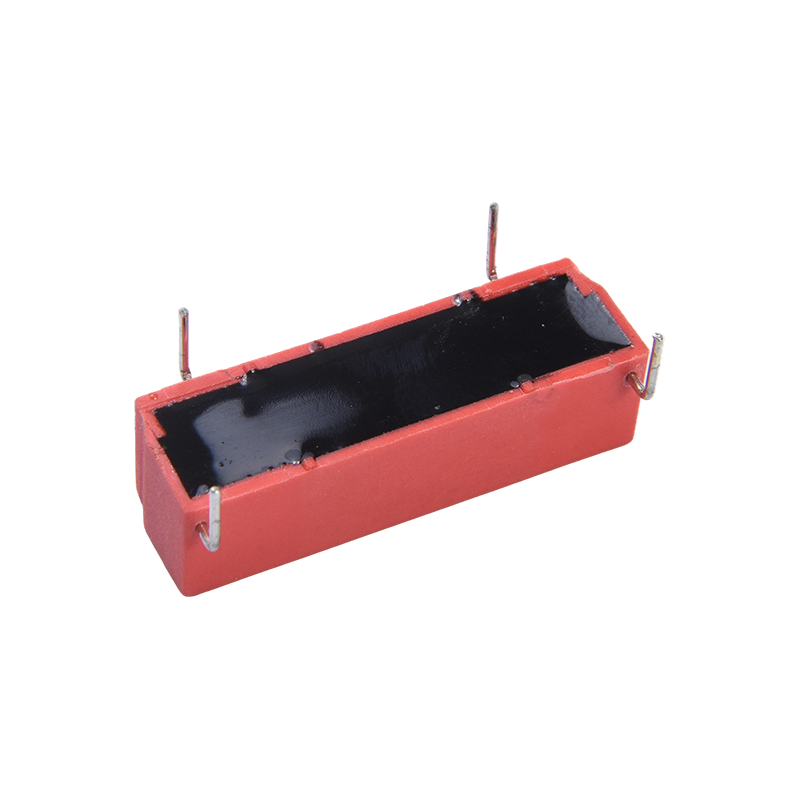

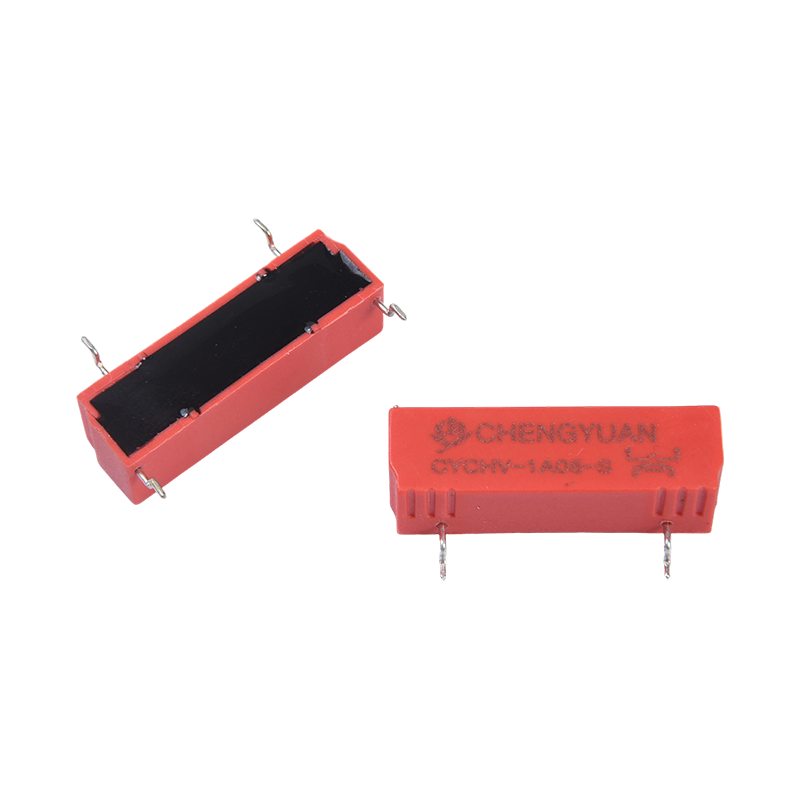

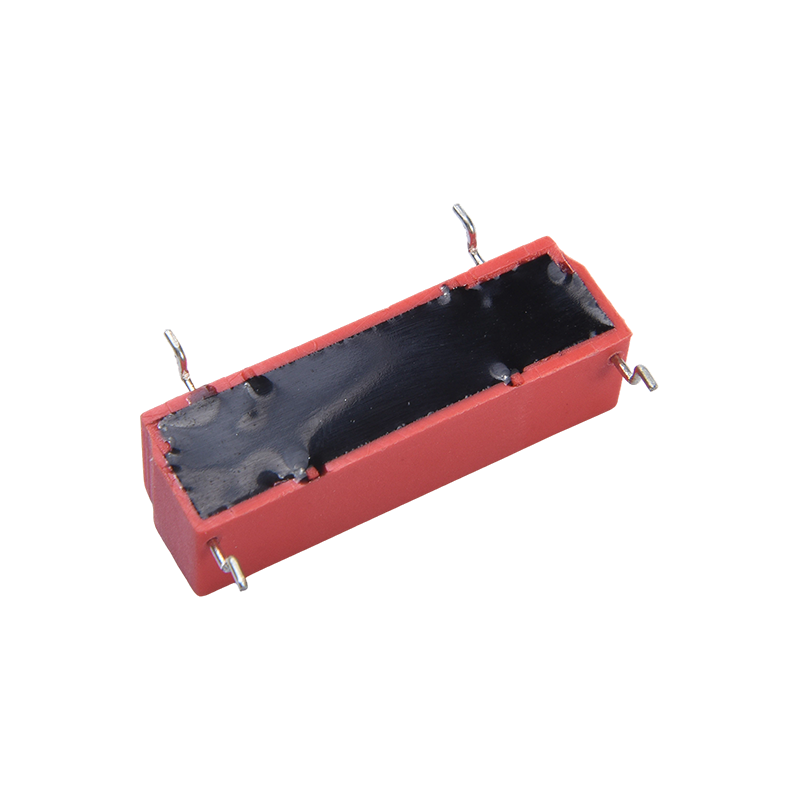

I. Produktstruktur und Installationsmerkmale
1. Kernstruktur: Verwendet eine versiegelte Glasröhren-Magnet-Reed-Schalterstruktur, die ein Magnetfeld nutzt, um die Wirkung des Reed-Schalters zu steuern und so eine wirksame Isolierung von Hoch- und Niederspannungskreisen zu erreichen;
2. Miniaturisiertes Design: Kompakte Größe, geeignet für die Leiterplattenmontage, spart internen Installationsraum und ermöglicht Layouts mit hoher Dichte;
3. Leistungsstabilität: Bietet hohe Empfindlichkeit, lange mechanische Lebensdauer und starke Beständigkeit gegen Umwelteinflüsse und gewährleistet so einen stabilen Betrieb unter komplexen Arbeitsbedingungen.
II. Kernfunktionen und anwendbare Szenarien
1. Kernfunktionen: Bietet Isolierung, Schaltung und Steuerung von Hochspannungskreisen und bietet gleichzeitig Signalerkennung, Steuerung bei geringem Stromverbrauch und hochzuverlässige Schaltfunktionen, geeignet für explosionsgeschützte/feuchtigkeitsgeschützte Anwendungen;
2. Neues Energiefeld: Anwendbar auf Isolationserkennungs- und Strommanagementsysteme in Elektrofahrzeugen, Ladesäulen, Wechselrichtern, Energiespeichergeräten usw.
3. Test- und Instrumentierungsbereich: Wird in Hochspannungsisolationsanwendungen für Instrumente, Hochspannungsnetzteile und andere Testbereiche verwendet;
4. Andere Hochspannungsszenarien: Geeignet für automatische Testgeräte (ATE), medizinische Geräte, Photovoltaik, Basisstationen und andere Anwendungen, die eine Hochspannungsisolierung und zuverlässiges Schalten erfordern. IV. Kernvorteile nutzen
1. Ultrahochspannungsbeständigkeit: Hervorragende Isolationseigenschaften und eine hervorragende Spannungsfestigkeit zwischen Kontakten und Spulen gewährleisten einen sicheren Betrieb in Hochspannungsumgebungen.
2. Miniaturisierung und Hochspannungskompatibilität: Ermöglicht Hochspannungsschaltfunktionen in kompakter Größe und erfüllt die doppelten Anforderungen der Geräteminiaturisierung und Hochspannungssteuerung;
3. Breites Anwendungsspektrum: Deckt mehrere Hochspannungsanwendungsbereiche wie neue Energie, Testinstrumente, medizinische Geräte und Kommunikation ab und bietet große Vielseitigkeit.
4. Lange Lebensdauer und hohe Zuverlässigkeit: Lange mechanische Lebensdauer, hohe Empfindlichkeit und maßgebliche Zertifizierungen reduzieren die Wartungskosten der Geräte und das Ausfallrisiko.
| Kontaktdaten |
| Typ | CYCHV |
| Kontaktmaterial | Rhodiumlegierungen |
| Kontaktvereinbarung | 1A |
| Kontaktwiderstand | ≤ 150 mΩ Max. (bei 1A 16VDC) |
| Nennlast (ohmsche Last) | 10 mA 1500 VDC/ 15 mA 1000 VDC/ 1A 30 VDC |
| Max. Schaltstrom | 1A |
| Max. Schaltspannung | 1500 VAC/1000 VDC |
| Max. Strömungsführung | 2,5A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | ≤ 1,5 ms Max. |
| Release-Zeit | ≤ 0,5 ms Max. |
| Isolationswiderstand | Min. 10.000 MΩ (bei 100 VDC, relative Luftfeuchtigkeit <45 %) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: Standard 3000 VDC Hochdrucktyp 3500 VDC |
| Zwischen Spule und Kontakt: 7000 VDC |
| Vibrationsfestigkeit | 10–55 Hz, 20 g |
| Stoßfestigkeit | 1/2 halbe Sinuswelle, 11 ms, 3 axial, 30 G |
| Ausdauer | Mechanische Lebensdauer (10.800 Operationen/h) | 100000000 Operationen (bei Raumtemperatur) |
| Elektrische Lebensdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 105℃ |
| Gewicht | Ca. 4,5g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 40 | 120 | 0.2 | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

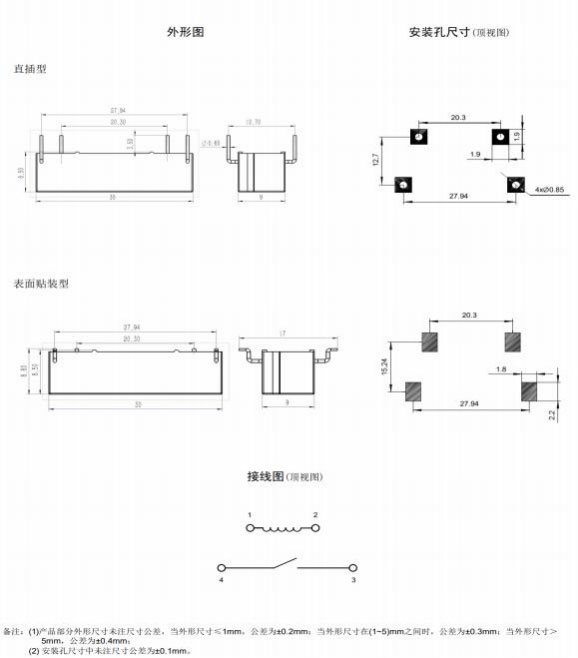

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)
Bestellinformationen
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1:Typ:CYCHV
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: A Von A
4: Nennspannung: 5,12,24 VDC
5: Montageform: (THT) ; S (SMT)
6: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Nutzer in der richtigen Position sein, um eine Auswahl zu treffen
geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie bitte nach der Installation und Reinigung vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
