Ein Hochleistungsschütz beginnt dann von Bedeutung zu sein, wenn ein nodermales Relais die Last nicht mehr aufnehmen kann. In der Praxis beginnen viele Schütze bei über 15 A, und Industriemodelle können Hunderte oder Tausende von Ampere schalten. Wenn Sie sich für einen Motor, ein Batteriesystem, eine Heizbank oder ein Stromverteilerfeld entscheiden, bleibt die Entscheidung selten bei der aktuellen Nennleistung stehen. Es hängt auch vom Einschaltstrom, dem Arbeitszyklus, der Spannungsart, der Lichtbogensteuerung, dem Spulenantrieb und der Umgebung ab, in der das Gerät eingesetzt wird.
Wählen Sie ein Schütz, wenn die Last hoch ist, häufig geschaltet wird und die Lichtbogenenergie beim Öffnen des Kontakts erheblich ist. Wählen Sie ein Hochstromrelais oder ein Kompaktmodul, wenn die Last mäßig ist, das Gehäuse klein ist und die Schaltleistung geringer ist. Die Grenze ist nicht festgelegt. Ein 30-A-Relais kann in einem Schrank gut funktionieren und in einem anderen frühzeitig ausfallen, da es sich bei der Last um einen Motor und nicht um eine Widerstandsheizung handelt.
Was ein Hochleistungsschütz unter Last tut
Im Inneren eines Schützes befinden sich vier Funktionsgruppen: Spule, Magnetkern und Anker, Hauptkontakte und Lichtbogenunterdrückungssystem. Ein Steuersignal mit geringer Leistung aktiviert die Spule. Die Magnetkraft zieht den Anker an und schließt die Hauptkontakte. Wenn die Spule stromlos wird, zieht eine Feder den Anker zurück und öffnet die Kontakte. Bei einem normalerweise offenen Schütz ist der Hauptstromkreis ausgeschaltet, bis die Spule mit Strom versorgt wird. Mit dieser Anordnung kann ein SPS-Ausgang, ein Thermostat oder ein Pilotgerät einen viel größeren Stromkreis sicher steuern.
Die größte Designherausforderung besteht darin, die Kontakte nicht zu schließen. Es öffnet sie. Wenn sich Kontakte unter Last trennen, kann der Strom einen Lichtbogen aufrechterhalten, der Metall erodiert, die Temperatur erhöht und die Unterbrechung verzögert. Schütze verfügen daher über Lichtbogenkammern, magnetische Blasspulen, Splitterplatten, Vakuumkammern oder gasgefüllte Kammern. Die richtige Methode hängt von Strom, Spannung und davon ab, ob die Versorgung mit Wechsel- oder Gleichstrom erfolgt.
Schütze unterscheiden sich auch in der Leistungserwartung von Relais. Ein Schütz kann einen Motor tausende Male pro Jahr starten, daher sind Federkraft, Kontaktmaterial und Temperaturanstieg an den Anschlüssen von entscheidender Bedeutung. Hochstromrelais sitzen zwischen Signalrelais und Schützen.
Für kompakte Bauformen, die dennoch einen höheren Strom benötigen, kann ein Hochstromrelais eine praktische Alternative sein. Die CY T90-Serie ist ein Hochstrom-SPDT-Relais, das in 30-A- und 40-A-Versionen angeboten wird.
Hochstrom-SPDT-Leistungsrelais CYT90 Kompaktes Hochstrom-SPDT-Relais zum Schalten von Lasten bei beengten Platzverhältnissen; Dies ist nützlich, bevor Sie die Nennwerte von IEC-Schützen und das Lichtbogenverhalten vergleichen. Produkt anzeigen → Wichtige Bewertungen und Nutzungskategorien
Der aktuelle Datenblattstand reicht nicht aus. Ein Schütz mit einer Nennleistung von 40 A für eine ohmsche Last kann eine viel niedrigere Motorleistung haben. IEC-Nutzungskategorien beschreiben diesen Unterschied. AC-1 deckt nichtinduktive oder leicht induktive Lasten ab. AC-3 deckt Käfigläufermotoren ab, bei denen das Schütz bei blockiertem Rotorstrom schließt und bei Nennstrom öffnet. AC-4 deckt den Tipp- und Steckbetrieb ab, bei dem das Schütz bei hohem Strom öffnet und starker Lichtbogenbildung ausgesetzt ist. DC-Kategorien sind ähnlich anspruchsvoll, da DC-Lichtbögen bei einem Nulldurchgang nicht selbstlöschen.
Verwenden Sie die folgende Tabelle, um zu vergleichen, wie Schütze und Hochstromrelais normalerweise eingesetzt werden. Die Werte sind allgemeine Richtwerte und kein Ersatz für das Datenblatt des Herstellers und die geltenden Normen.
Tabelle zum Vergleich von Hochleistungsschützen und Hochstromrelais für Lastschaltentscheidungen. | Funktion | Hochleistungsschütz | Hochstromrelais |
| Typischer Strom | Oft über 15 A, bis zu mehreren Tausend Ampere | Üblicherweise 10 A bis 40 A, einige höher |
| Hauptschwerpunkt im Design | Motorstart, hohe Abschaltleistung, Lichtbogenkontrolle | Kompaktes Schalten, Isolierung, PCB- oder Panel-Integration |
| Lichtbogenkontrolle | Lichtbogenkammer, Ausblaskammer, Vakuumkammer oder Gaskammer | Kleinere Lichtbogenunterdrückung, Kontaktabstände und Material |
| Arbeitszyklus | Häufiges Schalten und Motorbelastungen | Mäßig schaltende, ohmsche oder leichte induktive Lasten |
| Spulenantrieb | Höhere Spulenleistung, spezieller Steuerkreis | Geringere Spulenleistung, oft durch Elektronik gesteuert |
| Montage | Panel, DIN-Schiene, Sammelschiene | Leiterplatte, steckbar, DIN-Schienenmodul |
| Beste Passform | Motoren, Batteriesysteme, Stromverteilung | Steuerkreise, Kompaktlasten, Relaismodule |
Weitere Nennwerte umfassen Spulenspannung, Isolationsspannung, Ein- und Ausschaltvermögen, mechanische Lebensdauer, elektrische Lebensdauer, Anschlusstyp und Montage. Ein Schütz mit dem richtigen Strom, aber der falschen Spulenspannung funktioniert nicht zuverlässig.
Wenn die erforderliche Nennleistung noch im Relaisbereich liegt, kann ein SPDT-Relais mit 30 A bis 40 A wie das CY T91 Hochstromschaltung in einem kleineren Gehäuse ermöglichen.

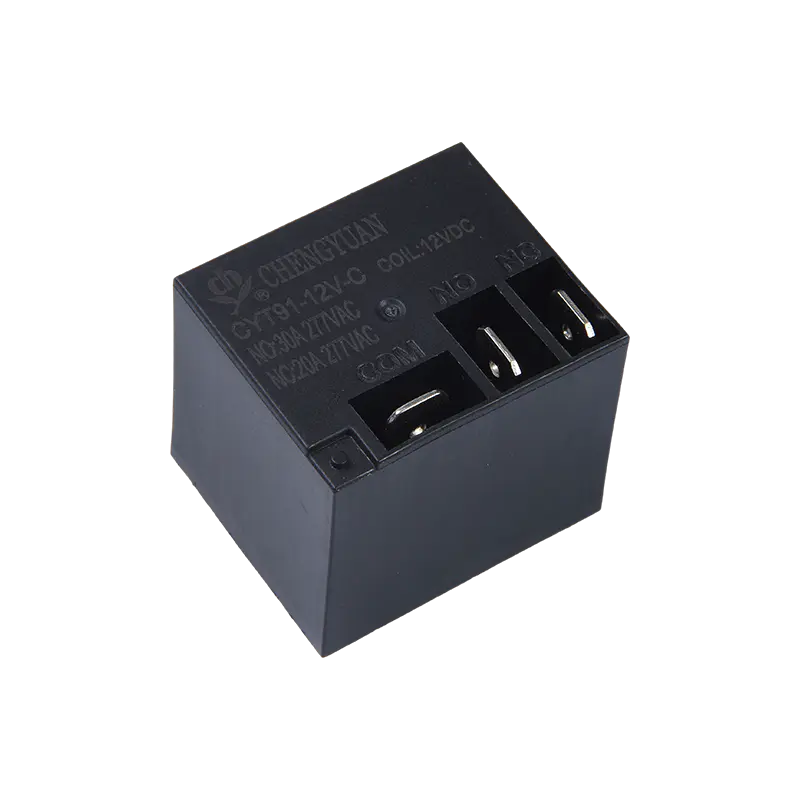

CYT91 / T91 Hochstrom-SPDT-Leistungsrelais Kompaktes 30-A-SPDT-Leistungsrelais zum Hochstromschalten auf engstem Raum; Bevor Sie das Lichtbogenverhalten von AC- oder DC-Schützen in Betracht ziehen, sollten Sie zunächst eine Relaisalternative in Betracht ziehen. Produkt anzeigen → AC- und DC-Schaltung sind nicht austauschbar
Wechselstromschütze profitieren vom natürlichen Stromnullpunkt, sodass Lichtbögen die Möglichkeit haben, zu löschen. Gleichstromschütze sind einem Dauerlichtbogen ausgesetzt, der schnell gedehnt, abgekühlt und geteilt werden muss, oder der Kontaktabstand muss der vollen Spannung standhalten. Aus diesem Grund weist ein Gleichstromschütz häufig eine andere Kontaktstruktur, einen anderen magnetischen Durchbruch und eine größere physikalische Größe auf als ein Wechselstromgerät mit derselben Nennstromstärke.
Bei Hochspannungs-Gleichstromanwendungen wird dieser Unterschied deutlich. Akkupacks, Solaranlagen und Ladesysteme können auch nach dem Öffnen des Hauptschalters gefährliche Energie liefern. Das Schütz muss den Stromkreis sicher unterbrechen, die Last isolieren und dem Schweißen widerstehen. Überprüfen Sie die tatsächliche Zeitkonstante, den Kurzschlussstrom und die maximale Spannung, nicht nur die Nennspannung.
Wechselstromspulen und Gleichstromspulen unterscheiden sich ebenfalls. Passen Sie die Spule an die Steuerversorgung an und überprüfen Sie Ansprech-, Abfall- und Haltestrom.
Eine Auswahl-Checkliste für Projekte mit Hochleistungsschützen
- Definieren Sie die Last. Identifizieren Sie ohmsche, induktive, kapazitive, Motor-, Transformator- oder Batterielasten. Beachten Sie Dauerstrom und Einschaltstrom.
- Bestätigen Sie die Schaltspannung. Notieren Sie die Nenn-, Maximal- und Übergangsspannung. Getrennte AC- und DC-Anforderungen.
- Wählen Sie die Nutzungskategorie. Verwenden Sie AC-1, AC-3, AC-4, DC-1 oder die Kategorie, die der tatsächlichen Aufgabe entspricht.
- Passen Sie die Spule an. Überprüfen Sie die Spulenspannung, Wechsel- oder Gleichspannung, Ansprech-, Abfall- und Haltestrom.
- Überprüfen Sie den Arbeitszyklus. Schätzen Sie die Anzahl der Vorgänge pro Stunde und die erwartete elektrische Lebensdauer. Motorisches Joggen kann das Leben schnell verkürzen.
- Überprüfen Sie die Lichtbogenunterdrückung und Anschlüsse. Bestätigen Sie die Lichtbogenkammer, die Ausblasrichtung, das Klemmendrehmoment und das Sammelschienen- oder Leiterplattenlayout.
- Validieren Sie Umgebung und Standards. Überprüfen Sie Umgebungstemperatur, Luftfeuchtigkeit, Vibration, Verschmutzungsgrad und erforderliche Zertifizierung.
- Testen Sie den Prototyp. Führen Sie vor der Produktionsfreigabe Strom- und Spannungstests bei ungünstigsten Spannungen und Stromstärken durch.
Für Schalttafelbauer können schienenmontierte Module die Verkabelung und den Austausch vereinfachen. Ein DIN-Schienen-Relaismodul mit einem 16-A-Kontakt, wie das MCYF3 14F-Schienenrelaismodul, kann kompakte industrielle Steuerungsaufgaben bewältigen, bei denen ein vollständiges Schütz überdimensioniert wäre.
MCYF3 14F DIN-Schienen-Relaismodul Modulares 16-A-Relaismodul für die Schienenmontage zur zentralen industriellen Steuerung, das die Verkabelung und den Austausch vereinfacht, wenn ein Vollschütz überdimensioniert wäre. Produkt anzeigen → Anwendungen und Integrationspunkte
Hochleistungsschütze kommen überall dort zum Einsatz, wo ein Niederleistungssignal einen Hochenergiestromkreis steuern muss. Häufige Beispiele sind:
- Motorstarter und Pumpensteuertafeln, bei denen Schütze den Anlaufstrom steuern.
- HVAC-Kompressoren und -Lüfter, bei denen häufige Zyklen und induktive Lasten robuste Kontakte erfordern.
- Batterieenergiespeicherung und Gleichstromverteilung, bei denen Isolierung und Lichtbogenunterdrückung sicherheitskritisch sind.
- Solarwechselrichter und Ladegeräte, bei denen Hochspannungs-Gleichstrom zuverlässig geschaltet werden muss.
- Industrielle Heiz- und Beleuchtungsanlagen, bei denen ohmsche Lasten möglicherweise immer noch eine große Stromkapazität erfordern.
Die Integration ist genauso wichtig wie der Schütz selbst. Die Gehäusegröße beeinflusst den Wärmeanstieg. Die Länge der Verkabelung wirkt sich auf Spannungsabfall und Spannungsstoß aus. Durch die Spulenunterdrückung kann eine Beschädigung des SPS-Ausgangs verhindert werden. Verwenden Sie je nach Spulentyp einen RC-Dämpfer, eine Flyback-Diode oder einen Varistor.
Häufige Beschaffungsrisiken und wie man sie reduziert
Der häufigste Fehler besteht darin, nur die aktuelle Schlagzeilenbewertung zu vergleichen. Ein 40-A-Relais und ein 40-A-Schütz mögen in einer Spezifikationszeile ähnlich aussehen, ihre Ausschaltkapazität, ihr Arbeitszyklus und ihr thermisches Verhalten können jedoch sehr unterschiedlich sein. Ein weiteres Risiko besteht darin, anzunehmen, dass ein für Wechselstrom ausgelegtes Schütz auch mit Gleichstrom arbeiten kann. Normalerweise ist das nicht der Fall, zumindest nicht sicher oder für lange Zeit.
Beschaffungsteams sollten außerdem die Revision des Datenblatts, die Spulenspannung, die Kontaktanordnung, die Ausrichtung der Anschlüsse und die Zertifizierungsdokumente überprüfen. Wenn die Anwendung Sicherheitsfunktionen umfasst, fordern Sie Testdaten und ein Muster zur Validierung an.
Bei kundenspezifischen oder mittelgroßen Projekten kann die direkte Zusammenarbeit mit einem Relaishersteller die Auswahlschleife verkürzen. Das Unternehmen hinter dieser Website stellt seit 1996 Relais und industrielle Steuermodule her und kann Last-, Spulen- und Montageanforderungen anhand verfügbarer Produkte prüfen. Sie können die überprüfen Unternehmenshintergrund or Senden Sie Ihre Bewerbungsdaten für ein Angebot .
Anpassen des Geräts an die reale Last
Beginnen Sie mit dem Laden, nicht mit der Katalogseite. Definieren Sie Strom, Spannung, Einschaltstrom, Arbeitszyklus, Umgebung und erforderliche Lebensdauer. Entscheiden Sie dann, ob ein Hochleistungsschütz, ein Hochstromrelais oder ein DIN-Schienenmodul die richtige Schaltstufe ist. Schütze sind für schwere Lasten und häufigen Betrieb ausgelegt. Hochstromrelais und -module eignen sich besser, wenn die Last mäßig ist und das Gehäuse kompakt bleiben muss.
Wenn die Anwendung grenzwertig ist, testen Sie sie. Ein Gerät, das einen Prüfstandstest bei Raumtemperatur besteht, kann in einem geschlossenen Schrank bei 60 °C versagen. Ein Schütz, das eine ohmsche Last hält, kann beim Starten eines Motors versagen. Der zusätzliche Validierungsschritt ist normalerweise kostengünstiger als ein Feldfehler.
