I. Produkteigenschaften
1. Miniaturisiertes Design: Kleine Größe und geringes Gewicht sparen effektiv Platz auf der Leiterplatte und eignen sich für Montageszenarien mit hoher Dichte.
2. Bequeme Installation: Unterstützt das direkte Löten auf Leiterplatten, ist mit automatisierten Lötprozessen kompatibel und verbessert die Montageeffizienz.
3. Zuverlässige Struktur: Verwendet eine Reed-Schalterstruktur, die eine hohe Stoß- und Vibrationsfestigkeit bietet und einen stabilen Betrieb in verschiedenen Umgebungen gewährleistet.
II. Vorteile
1. Hohe Empfindlichkeit: Das hochempfindliche Design ermöglicht eine schnelle Reaktion auf schwache Steuersignale und verbessert so die Steuergenauigkeit.
2. Geringer Stromverbrauch: Geringer Stromverbrauch der Spule, geeignet für batteriebetriebene oder elektronische Geräte mit geringem Stromverbrauch;
3. Starke Anpassungsfähigkeit an die Umwelt: Hervorragende Stoß- und Vibrationsfestigkeit, lange Lebensdauer, Reduzierung der Gerätewartungs- und Austauschkosten;
4. Flexible Installation und Auswahl: Unterstützt das direkte Löten von Leiterplatten, wobei mehrere Spulenimpedanzspezifikationen verfügbar sind, um verschiedenen Schaltkreisen und Installationsanforderungen gerecht zu werden.

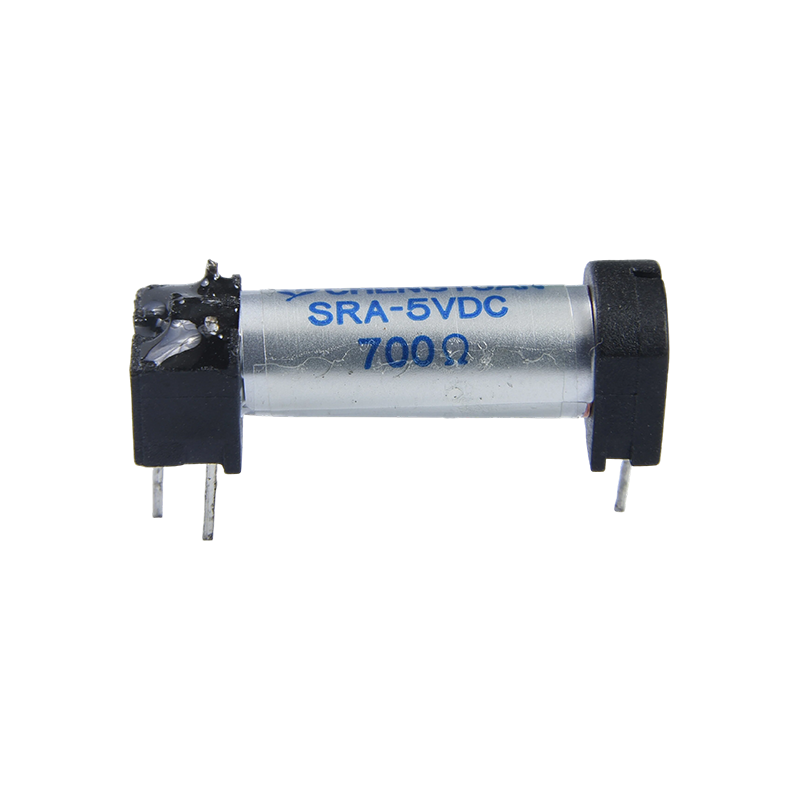

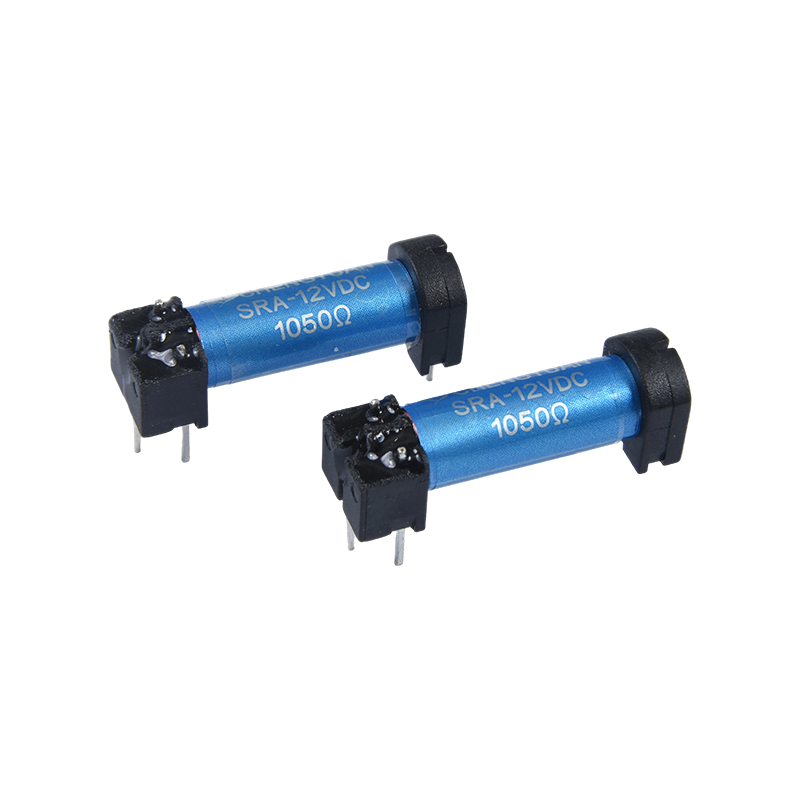

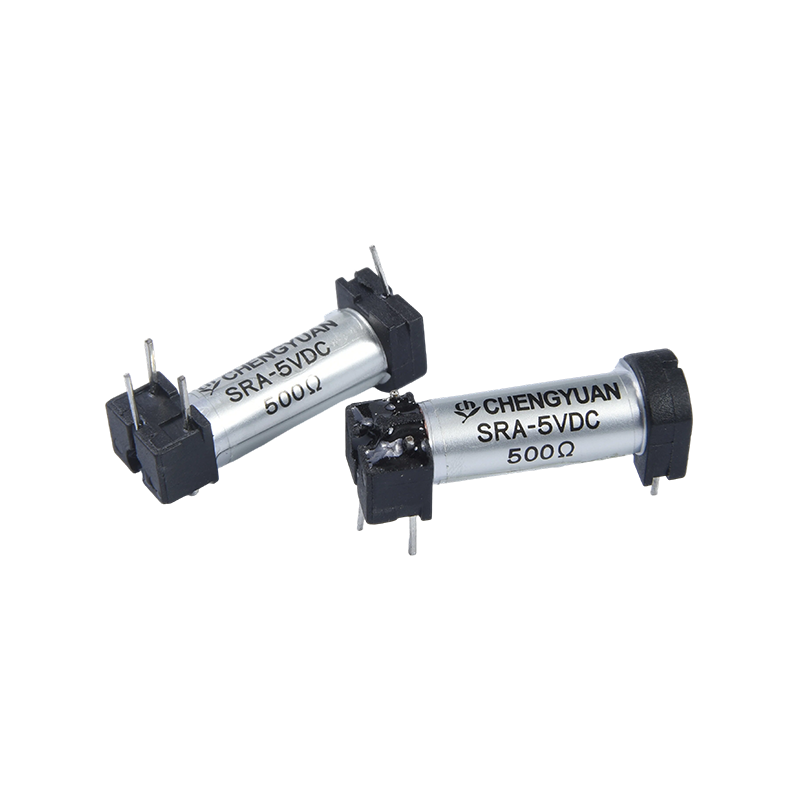

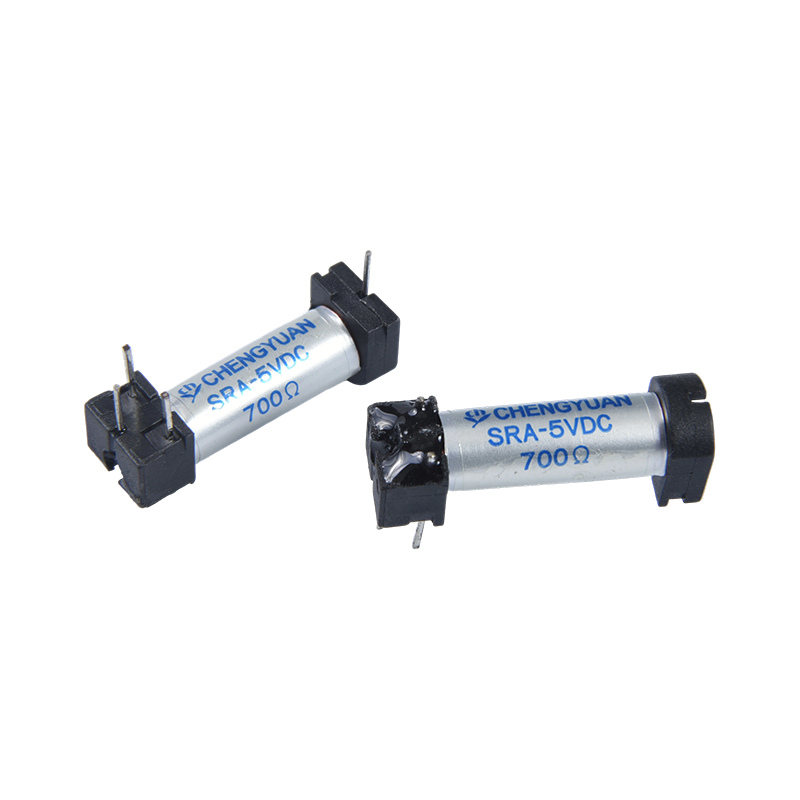

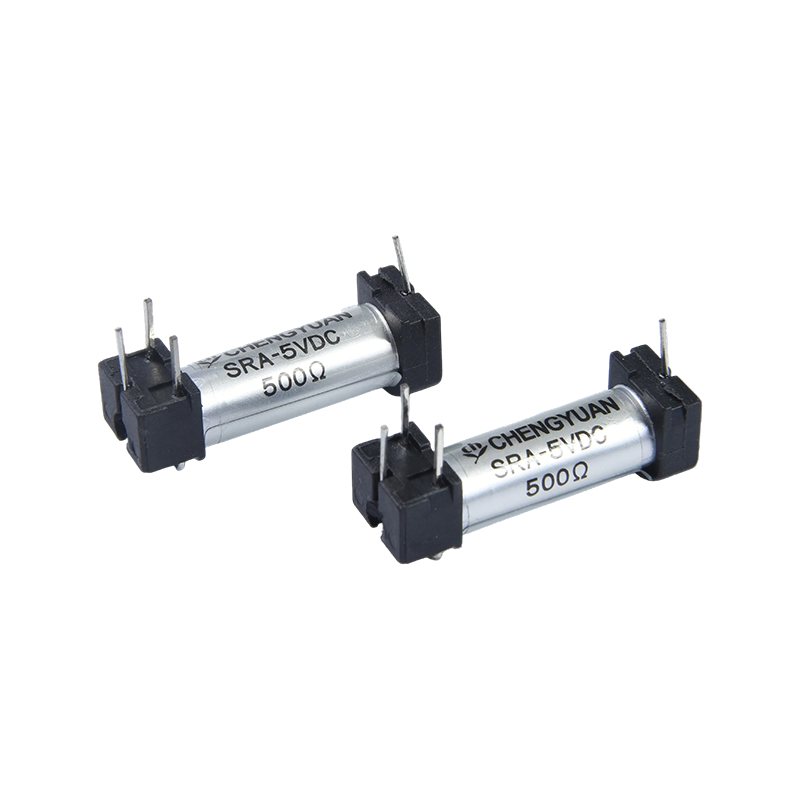

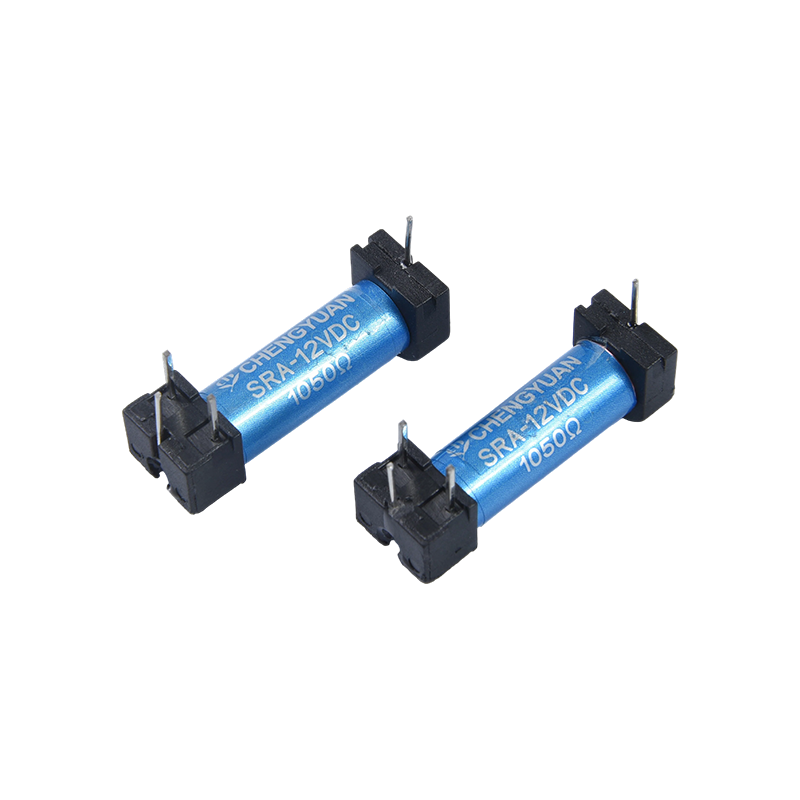

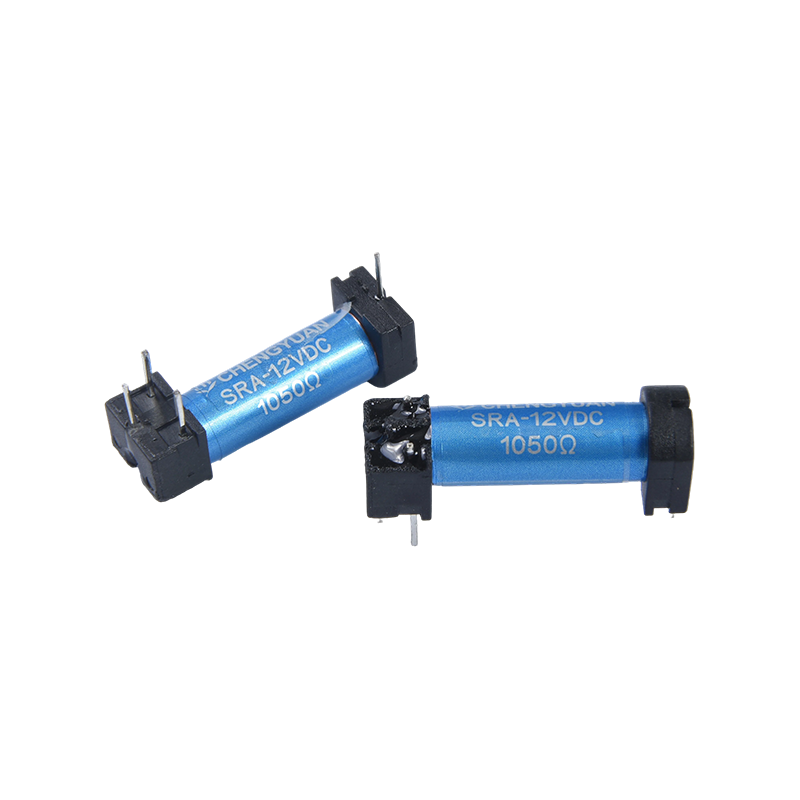

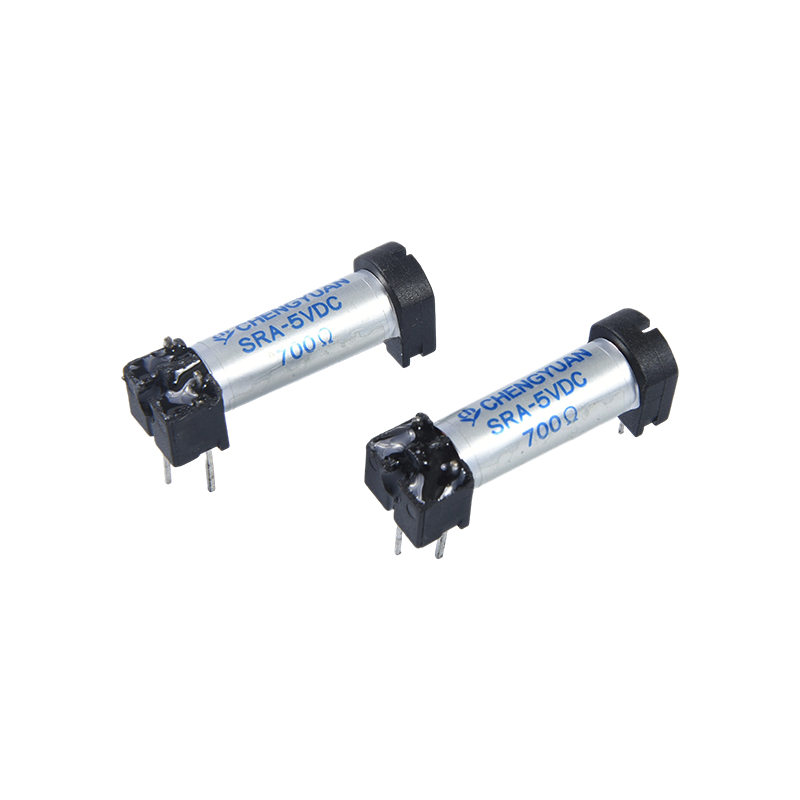

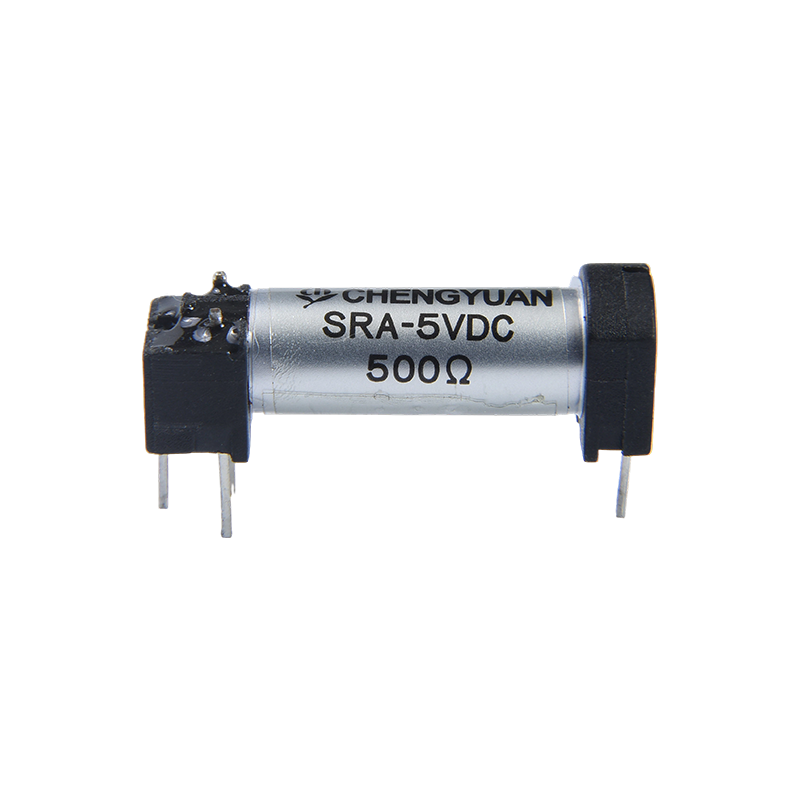

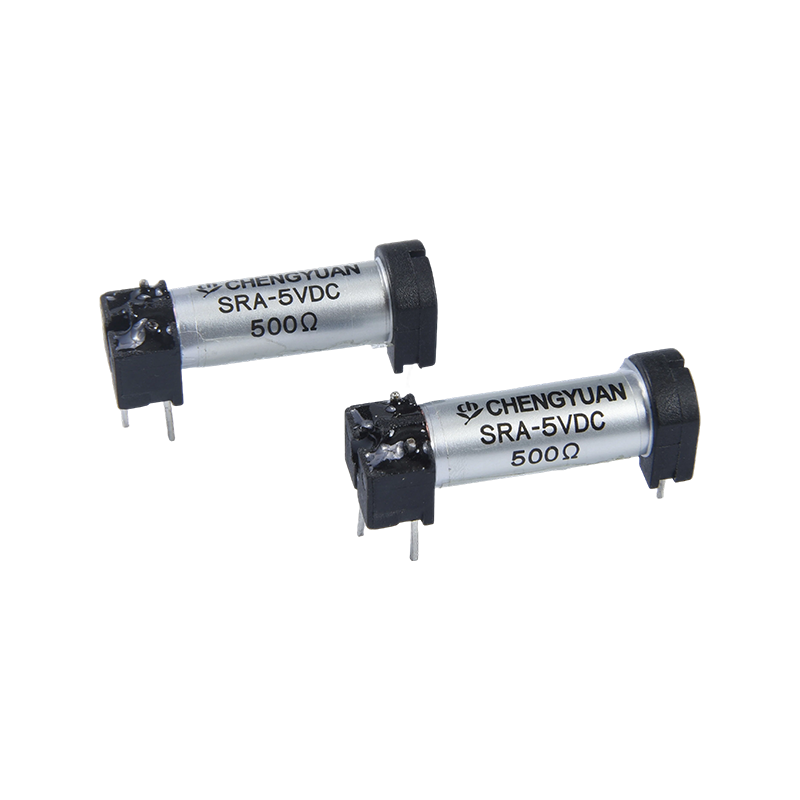

III. Die Kernkomponente des SR-Reed-Relais, der Reed-Schalter, ist in einem Inertgas versiegelt. Das Ein- und Ausschalten des Stromkreises erfolgt durch die Magnetisierung der Reed-Kontakte über ein Magnetfeld. Seine ultrakleine Größe, der geringe Stromverbrauch, die hohe Empfindlichkeit und die lange Lebensdauer sind seine Hauptvorteile und machen ihn für Anwendungen geeignet, die eine hohe Raumeffizienz und Zuverlässigkeit erfordern.
Typische Anwendungen sind:
Kommunikationsausrüstung: Wird in Wählgeräten, Bildtelefonsystemen usw. zur Signalumschaltung oder zum Stromkreisschutz verwendet.
Sicherheitssysteme: Integriert in Zugangskontrollsysteme, Alarmgeräte und Überwachungskameras.
Industrielle Automatisierung und verschiedene Chiptestgeräte, Automobiltester usw.
Medizin- und Messgeräte: Aufgrund der geringen Wärmeentwicklung und der hohen Stabilität eignet es sich für die empfindliche Signalumschaltung in Präzisionsinstrumenten oder Prüfsystemen.
| Kontaktparameter |
| Parametername | Parameterwert |
| Modell | SR |
| Kontaktmaterialien | Ru/Rh |
| Kontaktwiderstand | ≤100mΩ Max. (bei 1A 16VDC) |
| Nennlast (ohmsch) | 0,1A 125VAC / 0,5A 24VDC |
| Maximaler Schaltstrom | 0,5A |
| Maximale Schaltspannung | 200VAC |
| Maximale Schaltleistung | 10VA(AC)/10W(DC) |
| Leistungsparameter |
| Anzugszeit (Nennspannung) | 0,55 ms max. |
| Release-Zeit | 0,2 ms max. |
| Isolationswiderstand | Min. 100 MΩ (bei 500 VDC) |
| Dielektrikum hält Druck stand | Kontakt-zu-Kontakt: 200 VAC, 50/60 Hz für 1 Minute |
| Dielektrikum hält Druck stand | Kontakt-Spulen-Anschluss: 1400 VAC, 50/60 Hz für 1 Minute |
| Vibrationsbeständig (langlebig) | 10–55 Hz, Doppelamplitude 1,5 mm |
| Vibrationsfestigkeit (bei Störungen) | 10–55 Hz, Doppelamplitude 1,5 mm |
| Schlagfestigkeit (Fehlfunktion) | 20G Min |
| Schlagfestigkeit (Haltbarkeit) | 100G Min |
| Mechanisches Leben | 100.000.000 Mal |
| Elektrisches Leben | 10.000.000 Mal |
| Umgebungstemperatur | -40℃ bis 85℃ (nicht kondensierend) |
| Gewicht | Ungefähr 3g |
| Spulenparameter (20℃) |
| Nennspannung (VDC) | Nennstrom ±10 % (mA) | Spulenwiderstand ±10 % (Ω) | Nennleistung | Anzugsspannung (max.) | Freigabespannung (Min.) | Maximale Dauerspannung |
| 3 | 0.012 | 250 | Ungefähr 0,036 W | 75 % der Nennspannung | 10 % der Nennspannung | 130 % der Nennspannung |
| 5 | 0.01 | 500 | Ungefähr 0,05 W |
| 12 | 0.012 | 1000 | Ungefähr 0,144 W |
| 24 | 0.012 | 2000 | Ungefähr 0,288 W |
Die oben genannten Werte sind Anfangswerte. Legen Sie nicht länger als 10 Minuten ununterbrochen die maximale Spannung an das Produkt an, um eine Überhitzung der Spule zu vermeiden.

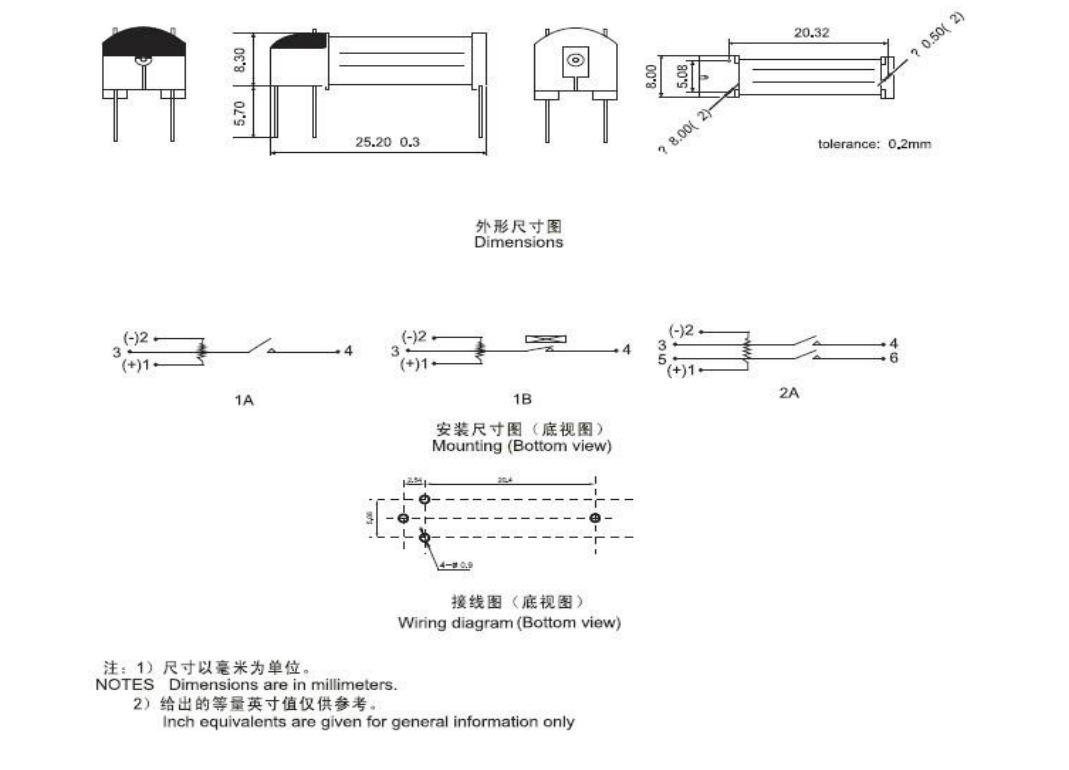

Übersichtsmaßzeichnung, Verdrahtungsplan und Lagediagramm der Montagelöcher (Einheit: mm)
Bestellzeichen
SR - 1 - A - 05
1 2 3 4
1: Modell: SIP
2: Anzahl der Kontaktgruppen: 1-1 Pol
3: Kontakttyp: C (Referenz C); H (Referenz A); B (Referenz B)
4: Nennspannung: 3, 5, 12, 24 VDC
Haftungsausschluss: Diese Produktspezifikation dient nur als Kundenreferenz und kann ohne vorherige Ankündigung geändert werden.
Für Sheng Yuan ist es unmöglich, alle Leistungsparameter zu bewerten, die für Relais in jeder spezifischen Anwendung erforderlich sind; Daher sollten Kunden Produkte auswählen, die ihren spezifischen Nutzungsbedingungen entsprechen. Für versiegelt
Bei Relais öffnen Sie bitte nach der Installation und Reinigung die Entlüftungsöffnungen am Gehäuse, bevor Sie sie verwenden. Wenn Sie Fragen haben, wenden Sie sich bitte an Sheng Yuan, um weitere technische Unterstützung zu erhalten. Die Verantwortung für die Produktauswahl liegt jedoch allein beim Kunden.
