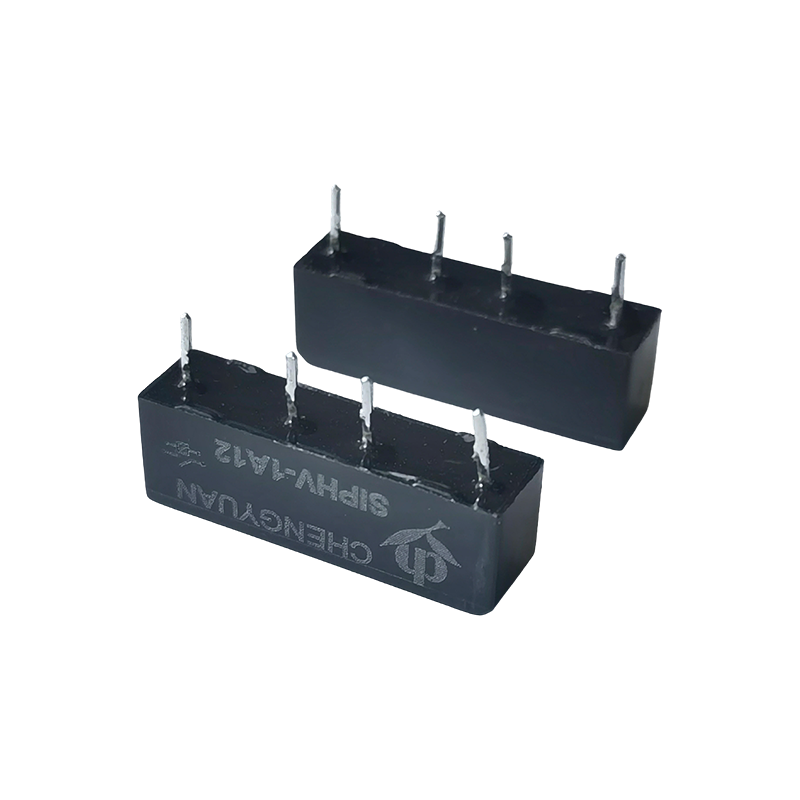

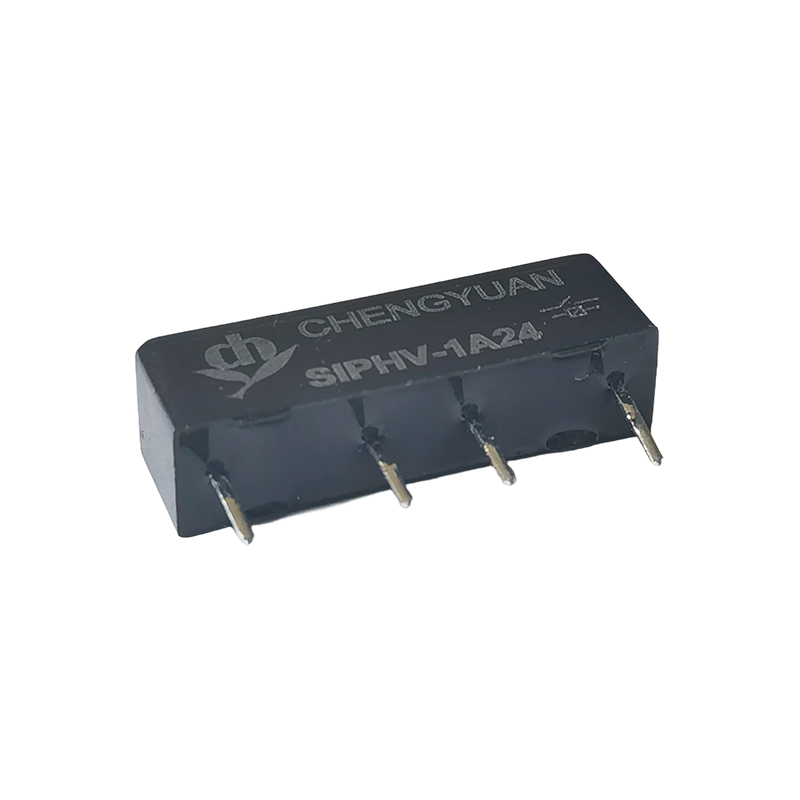

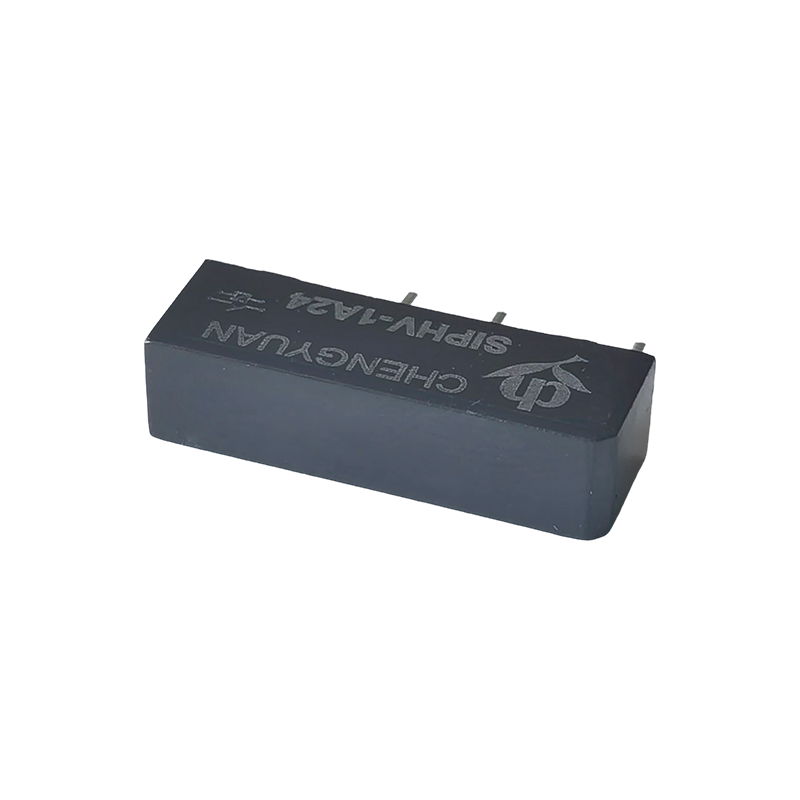

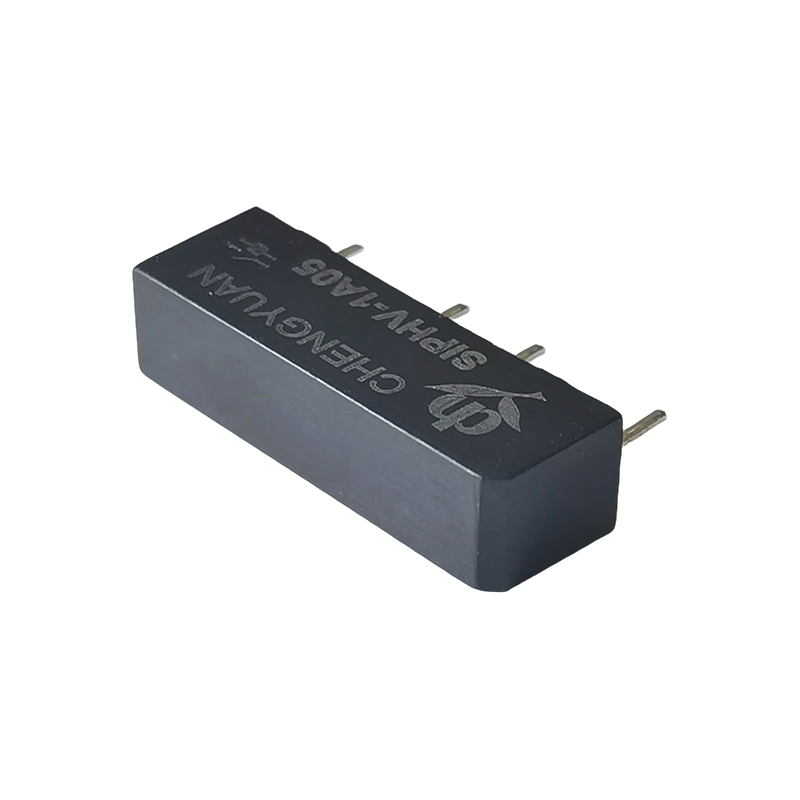

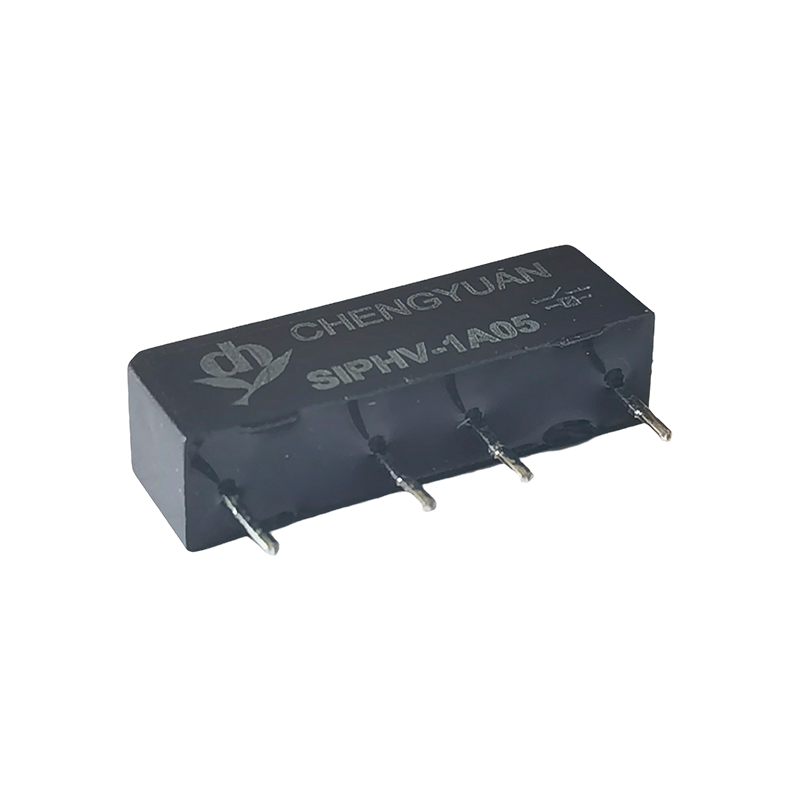

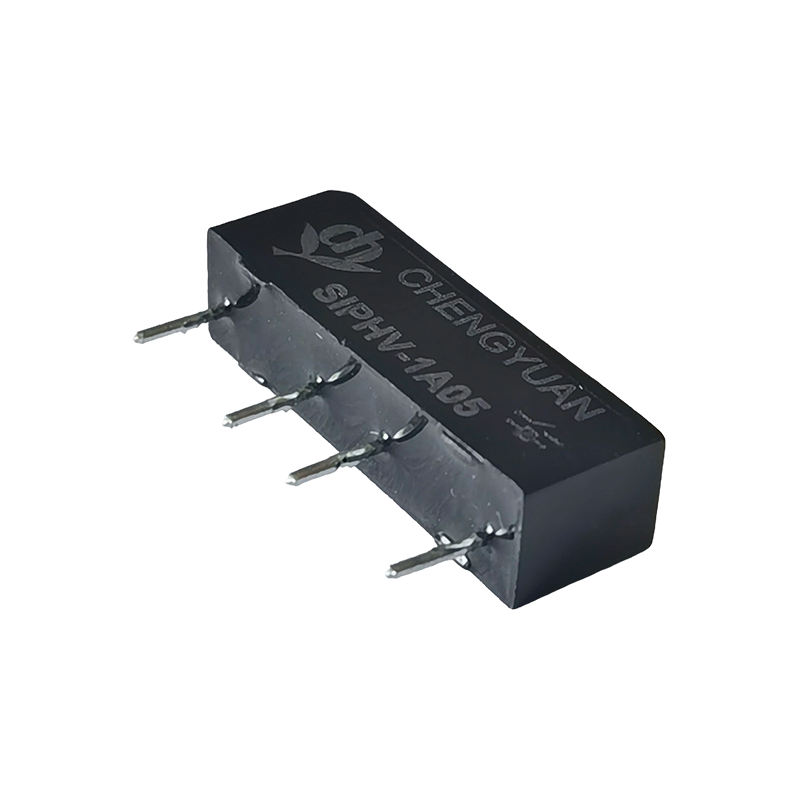

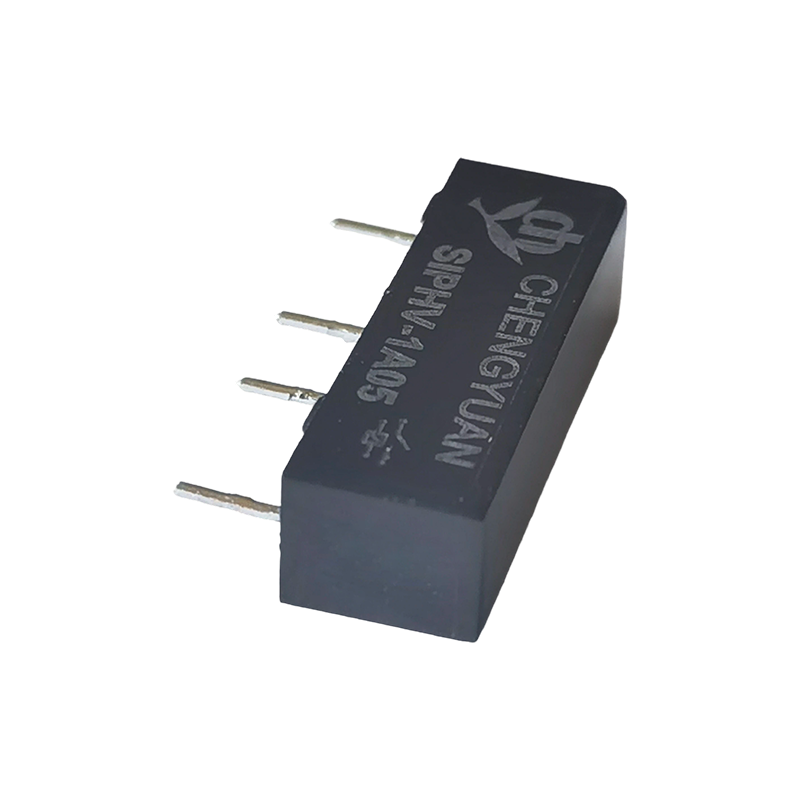

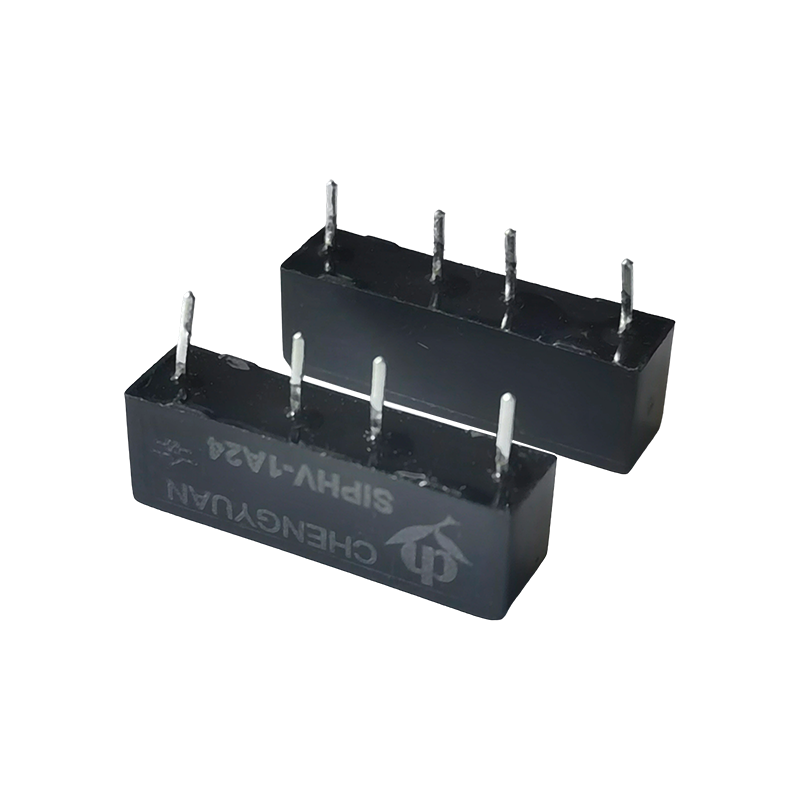

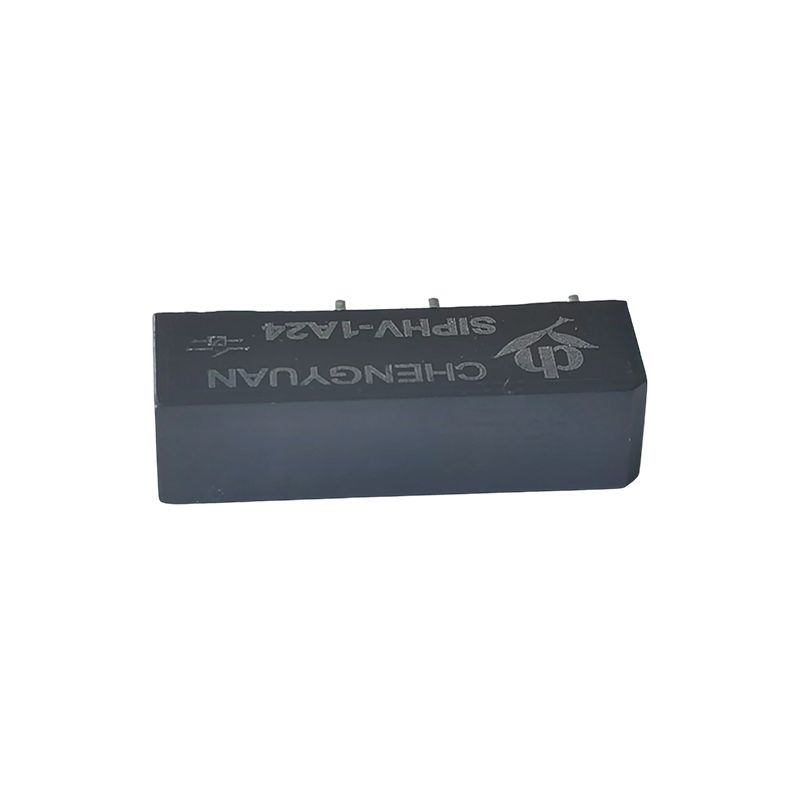

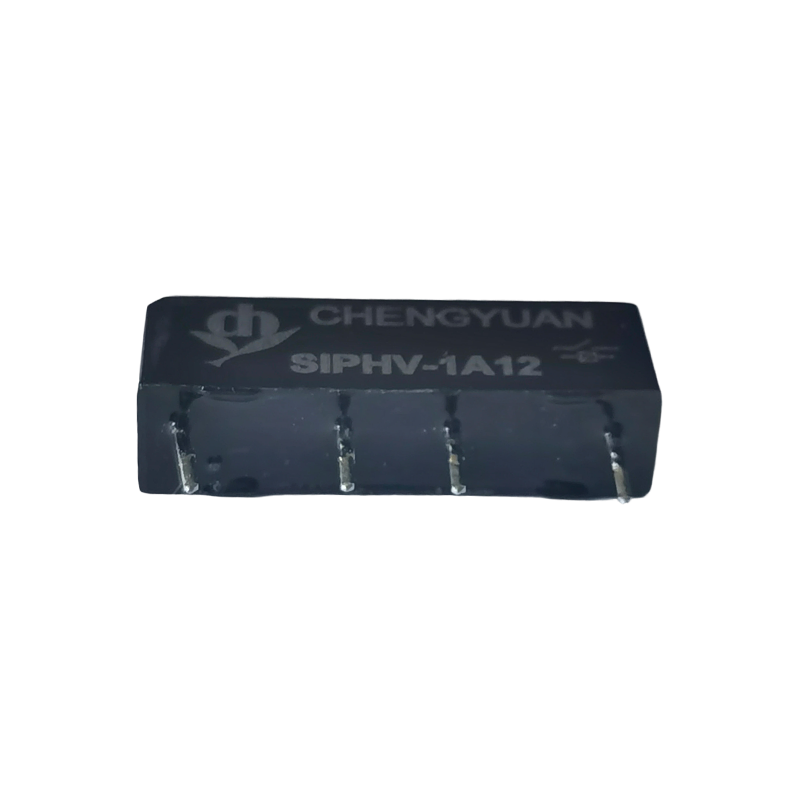

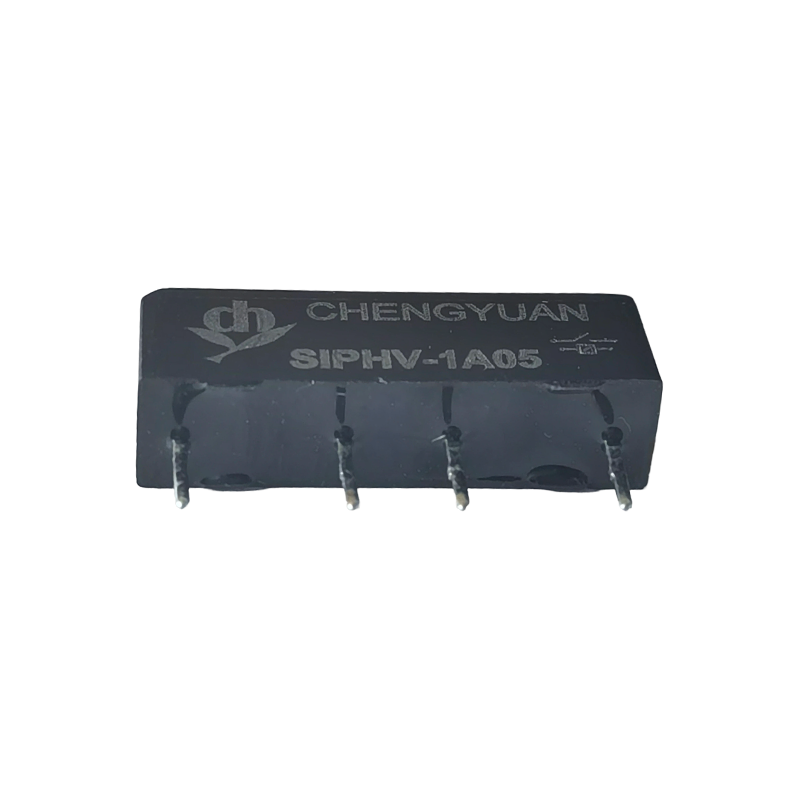

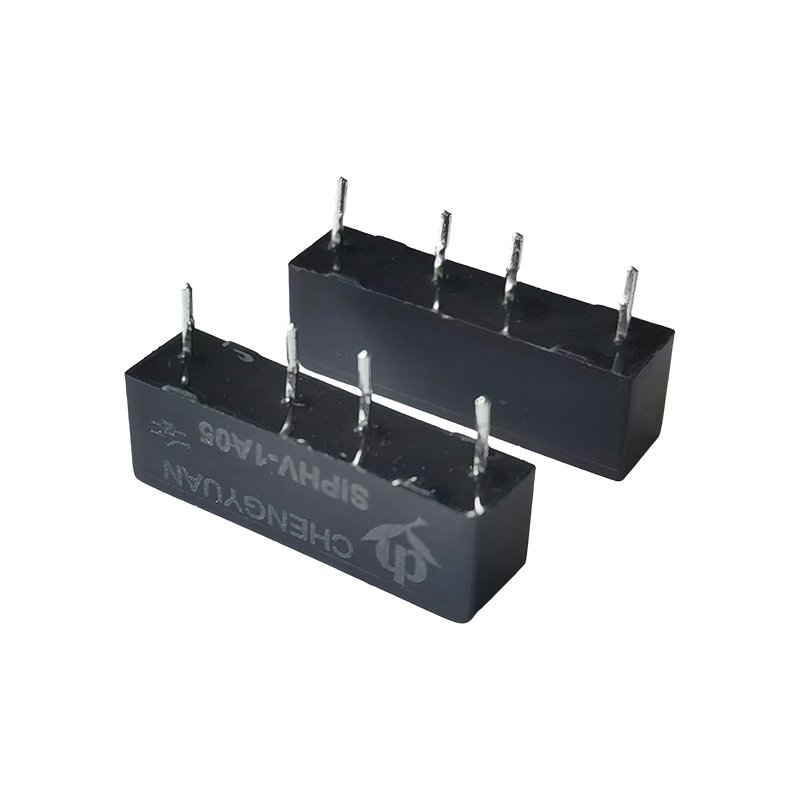

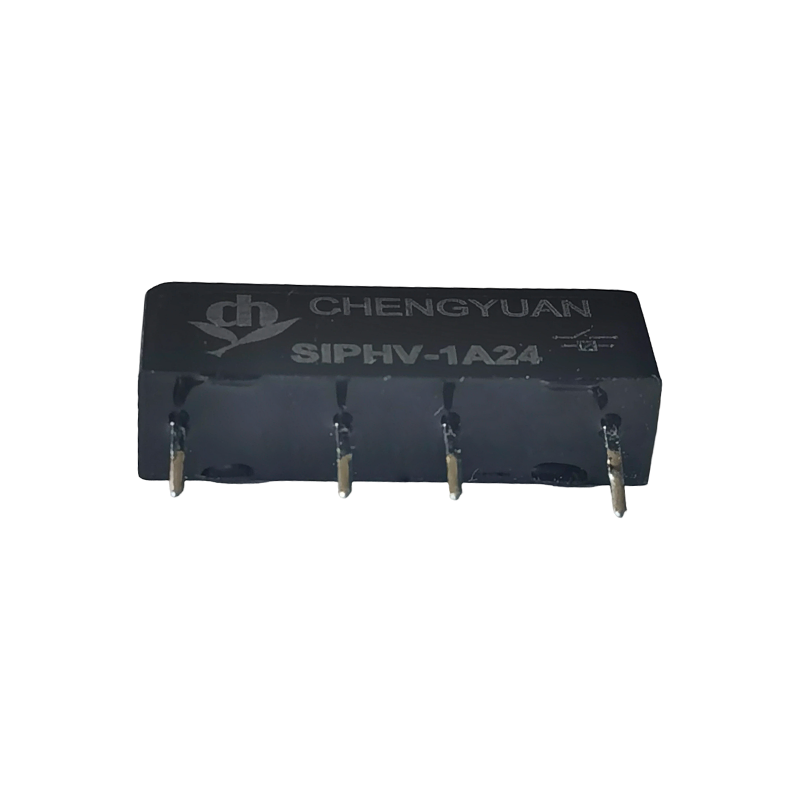

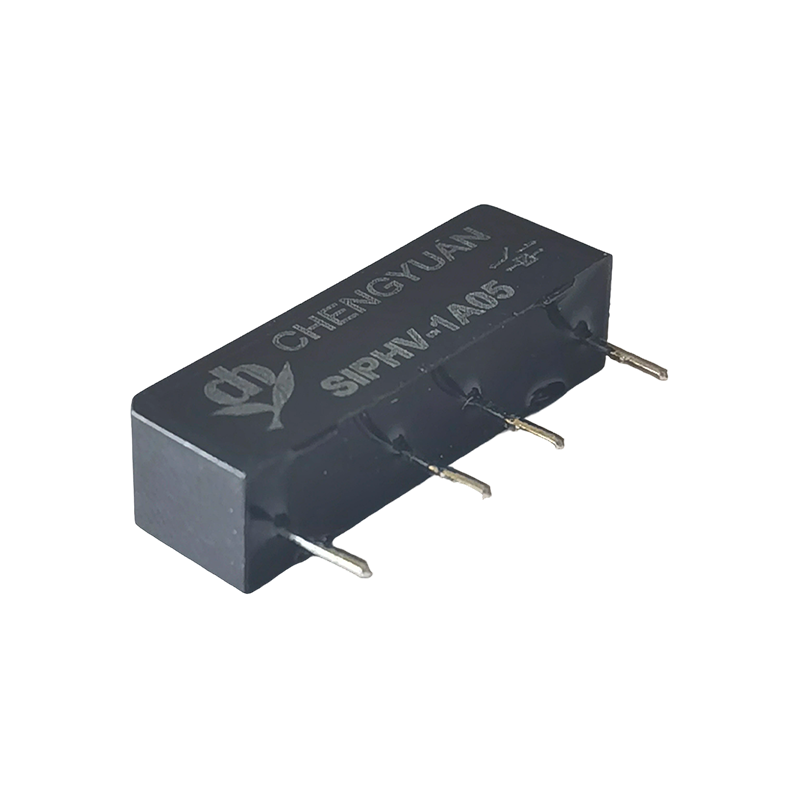

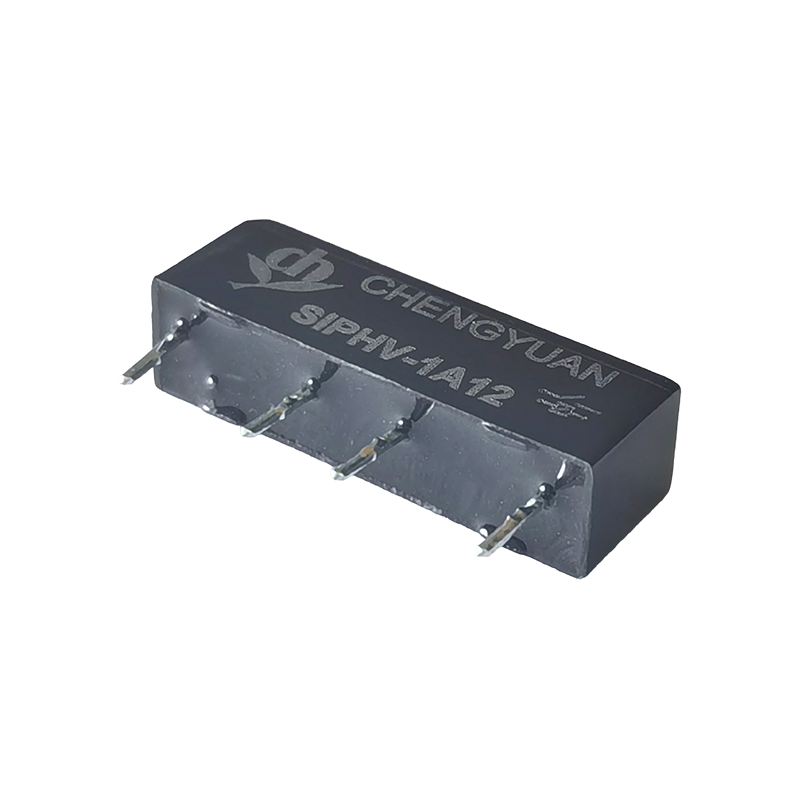

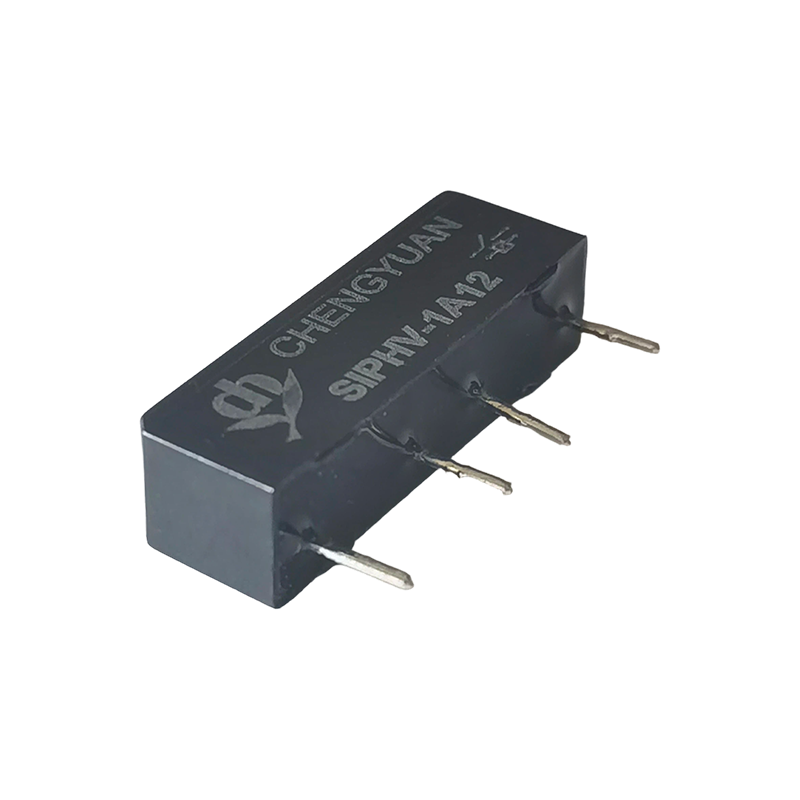

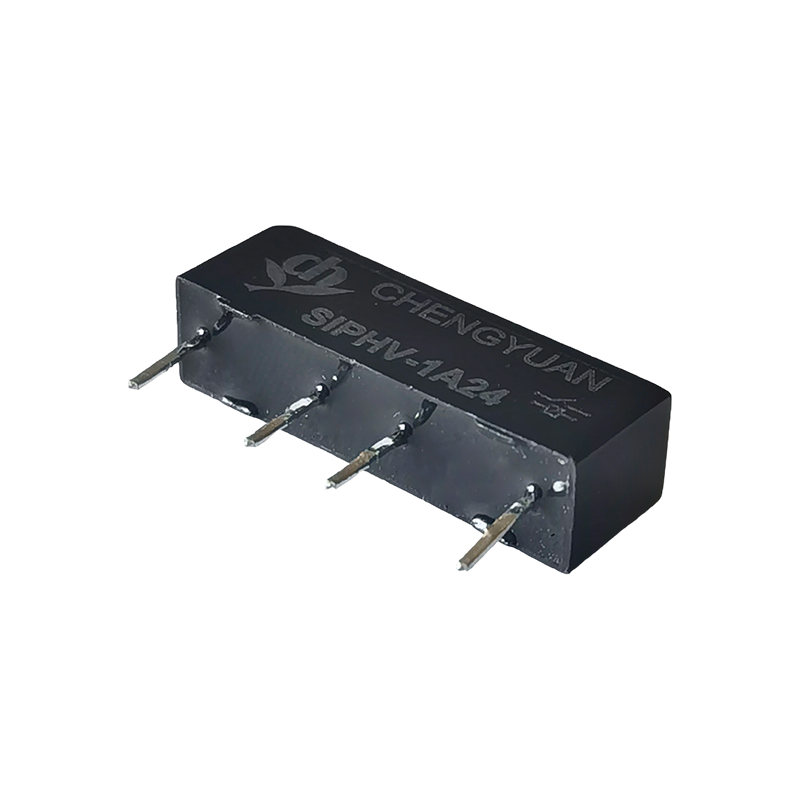

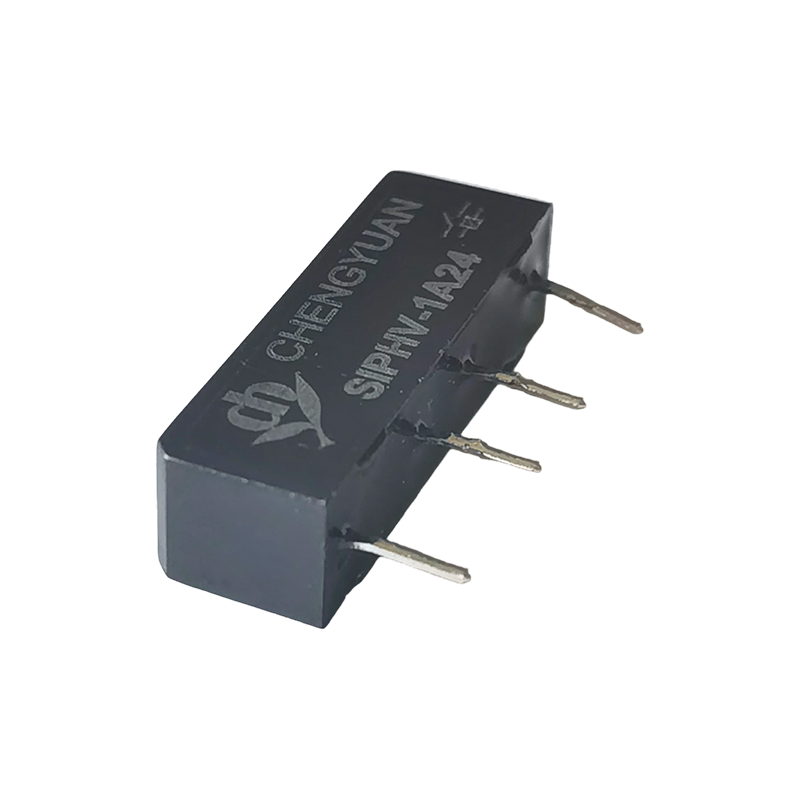

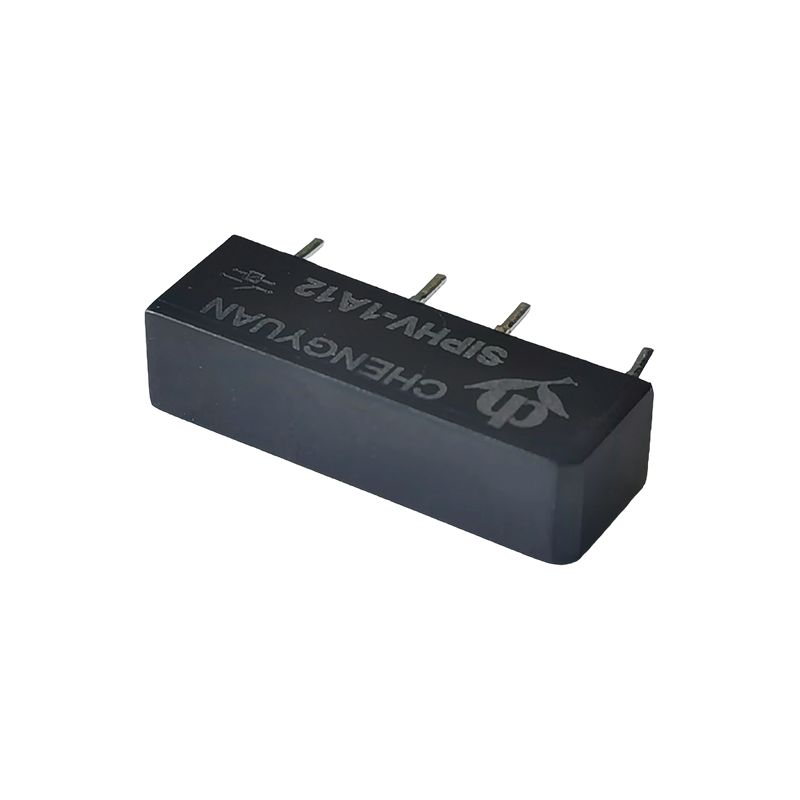

Produktmerkmale:
Ultrahohe Spannungsfestigkeit: Maximale Nennspannung bis zu 4 KVDC, hält Belastungen von 1000 VAC Spitze/VDC stand und übertrifft damit die Spannungsfestigkeit typischer Relais bei weitem.
Reed-Schalter-Technologie: Verwendet einen Reed-Schalter als zentrales Schaltelement und bietet schnelle Schaltgeschwindigkeit, lange Lebensdauer und geringen Kontaktwiderstand.
Miniaturgehäuse: Das kompakte SIP-Design (Single In-line Package) spart erheblich Platz auf der Leiterplatte und erleichtert die Montage mit hoher Dichte.
Direkte Leiterplattenmontage: Speziell für Leiterplatten entwickelt, um sicheres Löten und Eignung für die automatisierte Produktion zu gewährleisten.
Geringer Stromverbrauch: Spulenspannungsbereich von 3 VDC bis 24 VDC, einfache Integration in verschiedene Niederspannungs-Steuerkreise.
Typische Anwendungen:
Hochspannungsprüfgeräte: Wird in Prüfgeräten wie Spannungsfestigkeitsprüfgeräten und Isolationsprüfgeräten zum Schalten und Isolieren von Hochspannungssignalen verwendet.
Medizinische Elektronik: Geeignet für Hochspannungssteuerabschnitte in medizinischen Geräten und gewährleistet eine sichere Isolierung.
Kommunikationsausrüstung: Wird in Schaltkreismodulen verwendet, die eine Hochspannungsisolierung oder -schaltung in Kommunikationssystemen erfordern.
Präzisionsmessgeräte dienen als Schlüsselkomponente für die Hochspannungssignalumschaltung in hochpräzisen Messsystemen.
Industrielle Automatisierung: Wird zur Signalübertragung und zum Schutz in Hochspannungssteuerkreisen verwendet.
| Kontaktbewertung |
| Kontaktvereinbarung | 1A; |
| Kontaktbewertung | 100 W (maximale Schaltspannung 350 VDC, 300 VAC) |
| Maximale Schaltspannung | 1000 VAC Spitze/VDC |
| Maximaler Schaltstrom | 1,0A |
| Maximaler Tragstrom | 2,5A |
| Lebenserwartung | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Spulenparameter |
| Spulenspannung (VDC) | Spulenwiderstand Ω± 10 % | Normalstrom (mA) | Freigabespannung VDC (Min.) (8 % der Nennspannung) | Aufnahmespannung VDC (max.) (75 % der Nennspannung) |
| Bewertet | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Achtung: 1. Die Verwendung einer Spulenspannung, die unter der Nennspulenspannung liegt, beeinträchtigt den Betrieb des Relais.
2, Aufnahme- und Freigabespannung dienen nur zu Testzwecken und dürfen nicht als Designkriterien verwendet werden.
| Betriebszustand |
| Kontaktwiderstand | 150 mΩ |
| Durchbruchspannung | Spule an Kontakte | 4000 VDC |
| Querkontakt | 4000 VDC |
| Isolationswiderstand | Offene Kontakte 1X1011Ω MIN. Kontakte zur Spule 1X1011Ω MIN. |
| Kapazität | Über offenen Kontakt | 1,0 pF |
| Offener Kontakt zur Spule | 2,0 pF |
| Betriebszeit | 1,0 ms |
| Release-Zeit | 0,25 mS |
| Betriebstemperatur | -40℃- 85℃ |
| Lagertemperatur | -40℃- 105℃ |
| Löttemperatur | 5 Sek. maximal 260℃ |

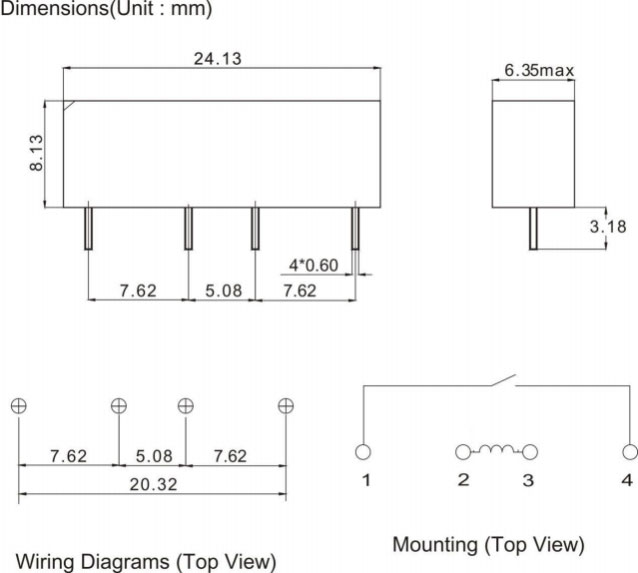

Abmessungen (mm)
| Bestellinformationen |
| SIPHV - 1A 12 1 2 3 |
| 1. Teilenummer: SIPHV 2. Kontaktformular: 1A 3.Spulennennspannung (VDC): DC:5,12,24 |
