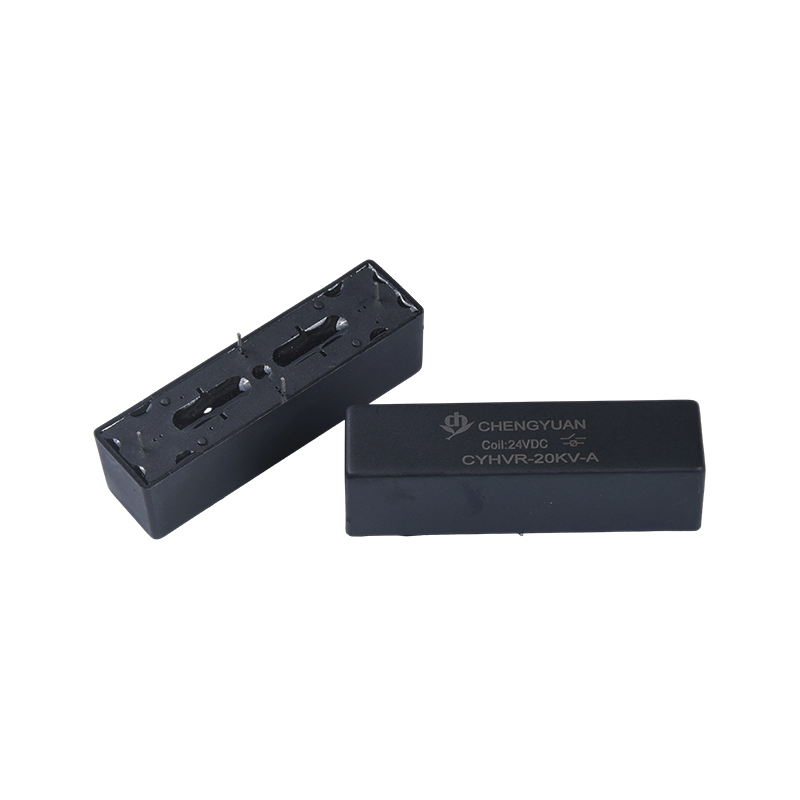

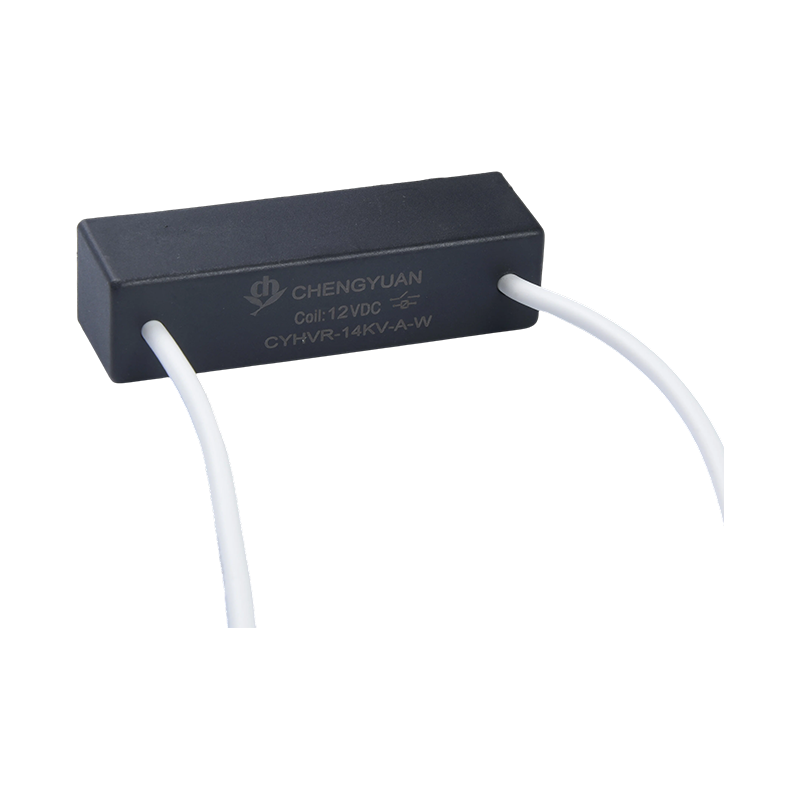

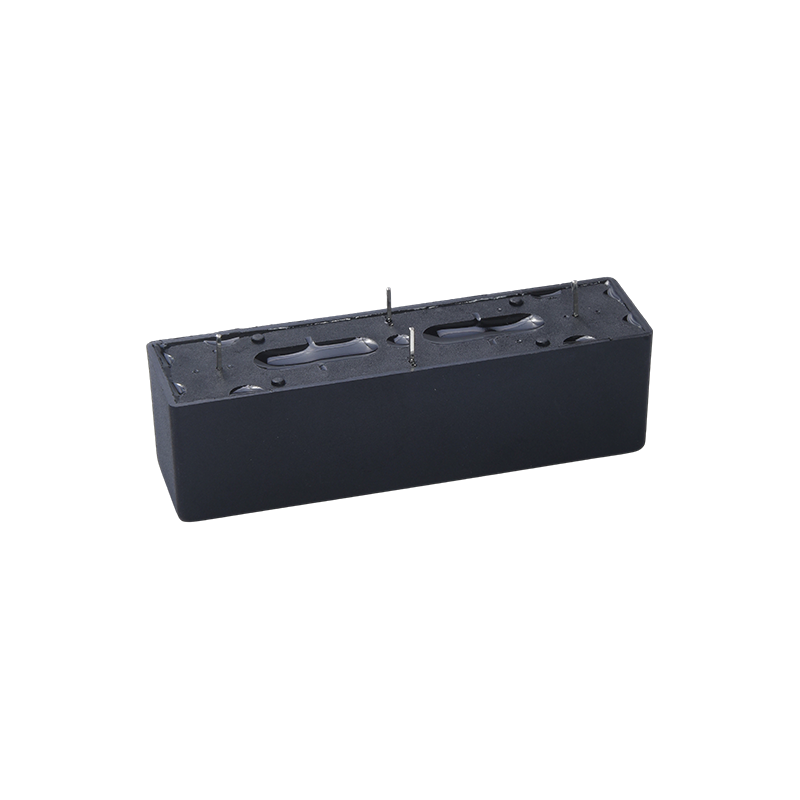

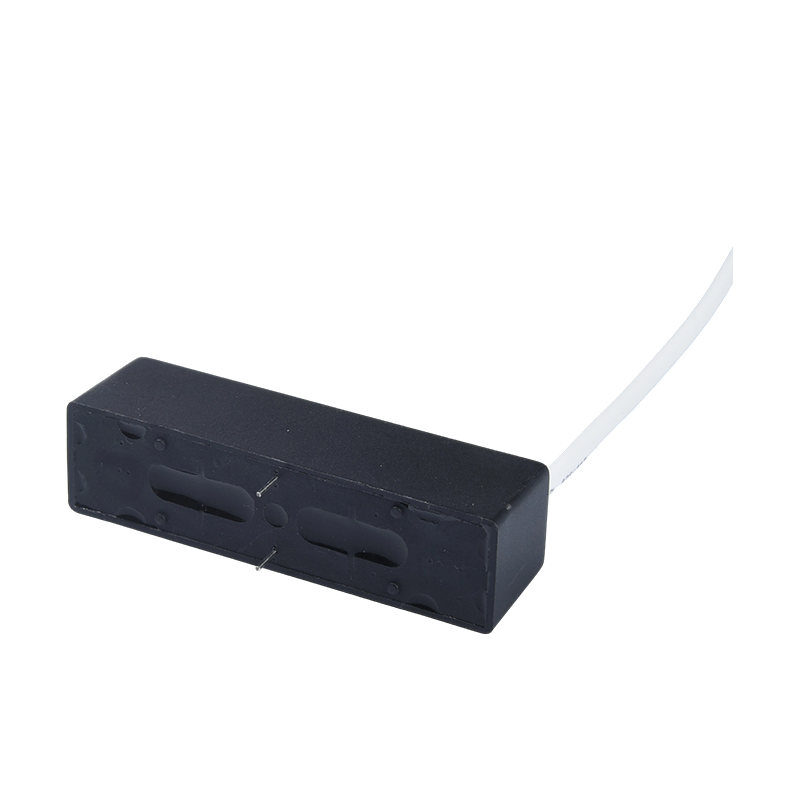

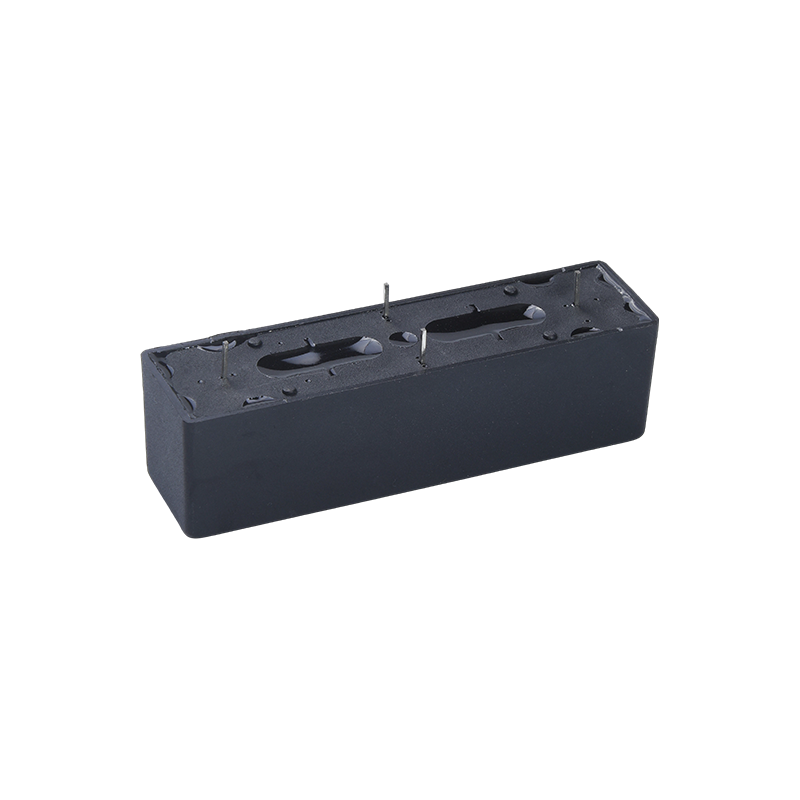

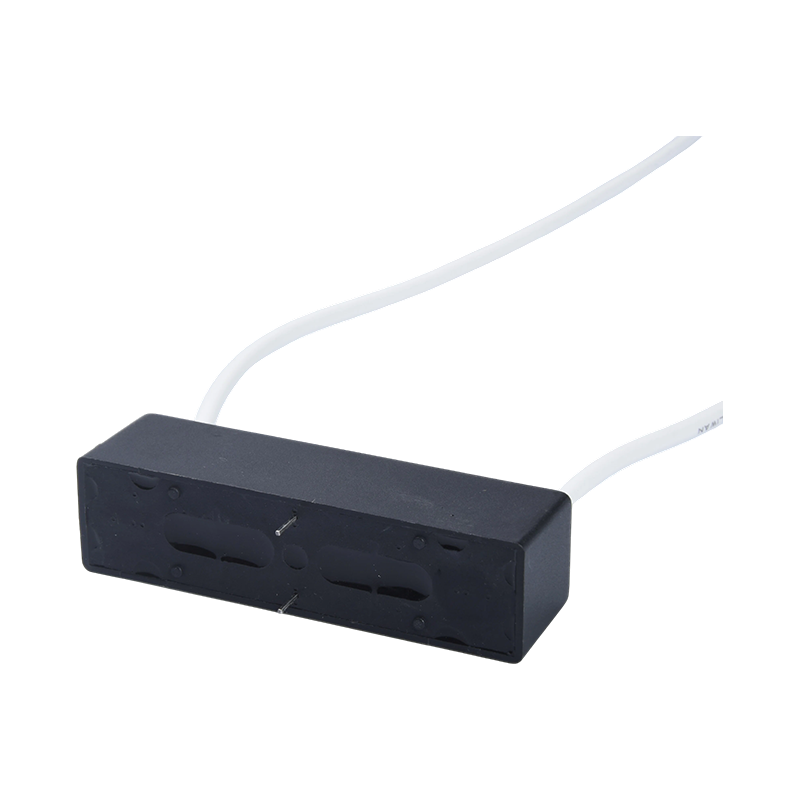

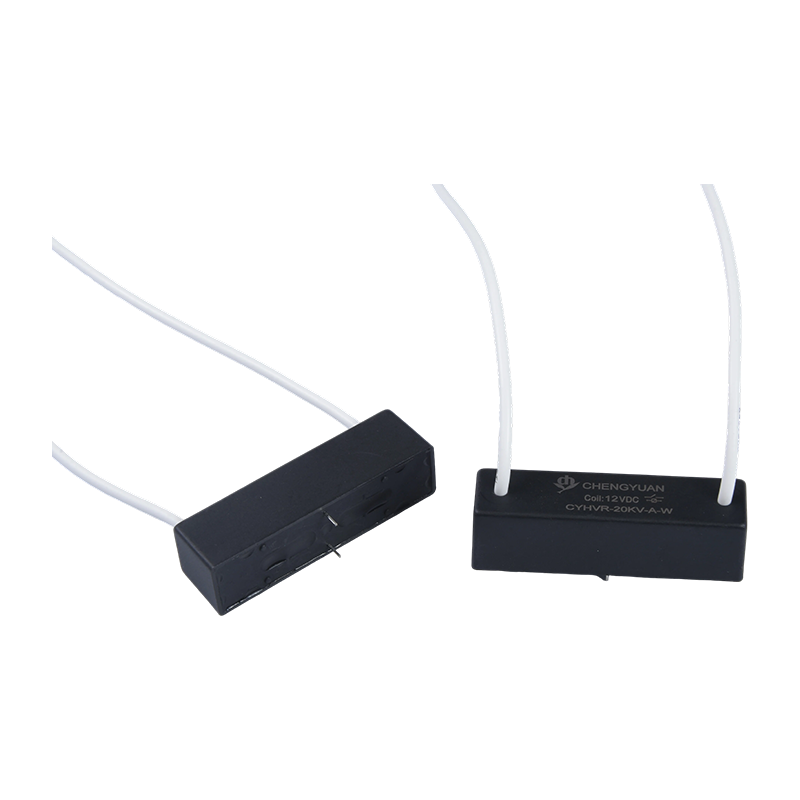

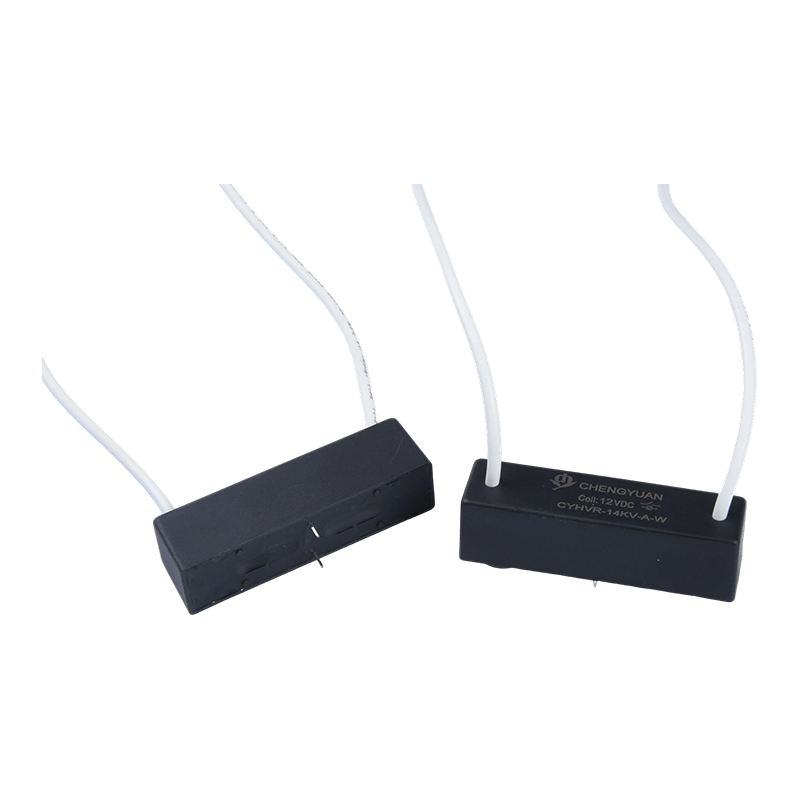

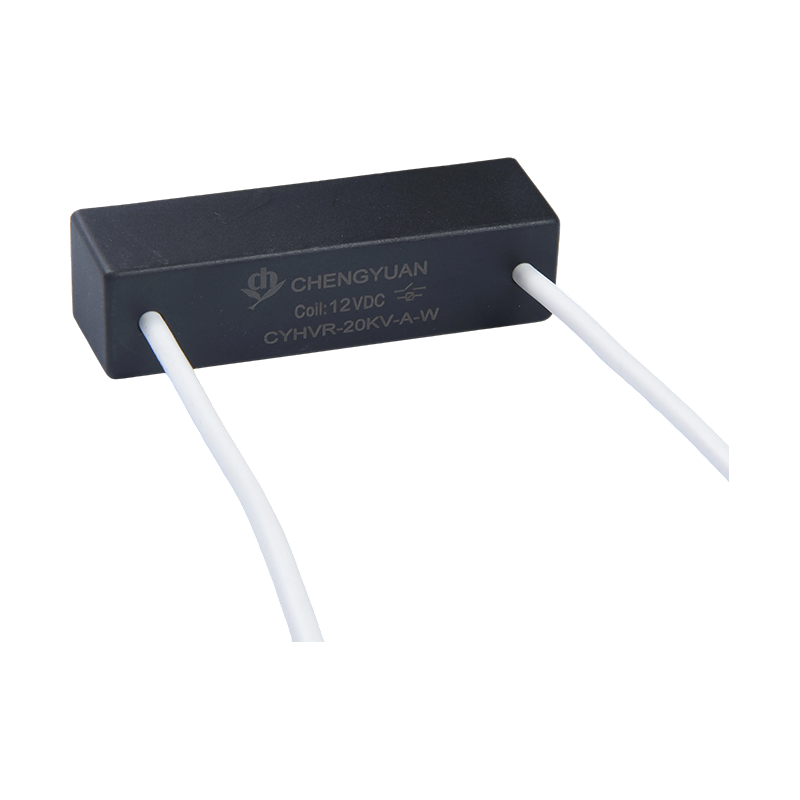

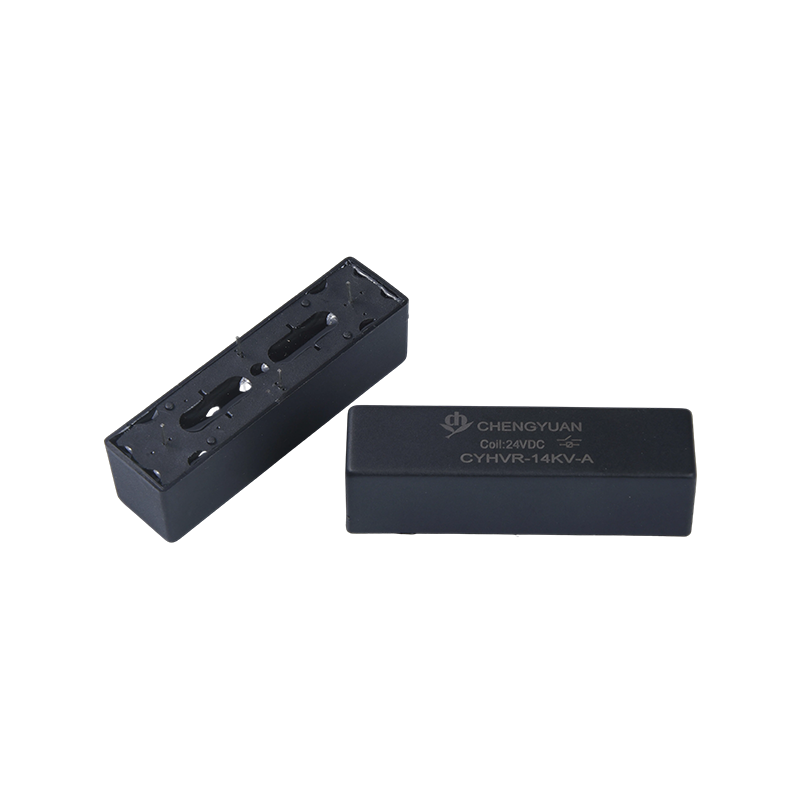

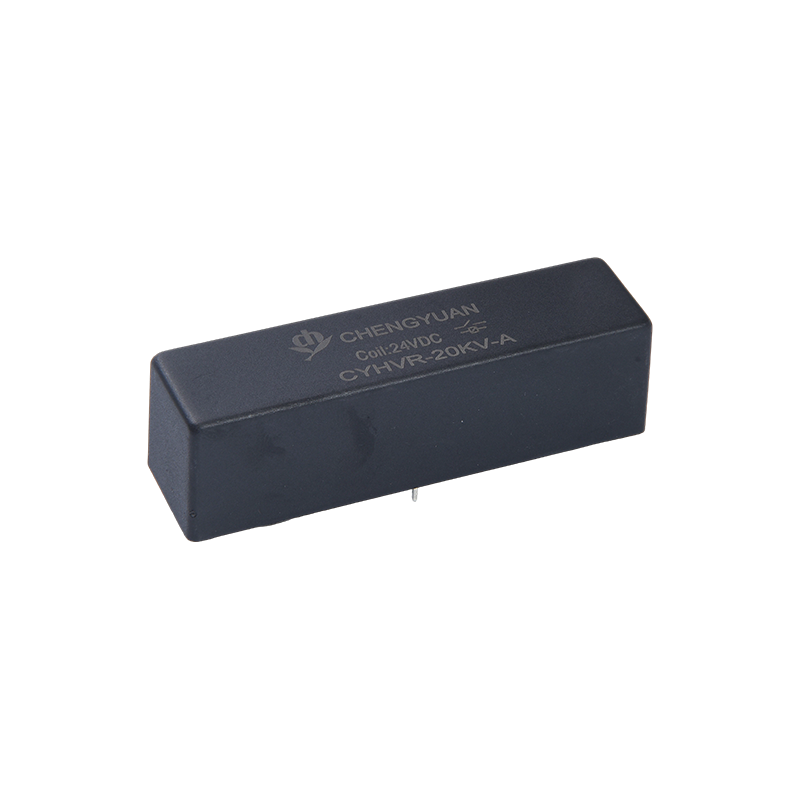

Produktmerkmale:
Hochstromschaltung: Hält eine Belastbarkeit von 3 A auch in Hochspannungsumgebungen aufrecht und unterstützt Schaltanforderungen, bei denen Hochspannung und Hochstrom gleichzeitig vorhanden sind.
Zuverlässige Isolationsleistung: Nutzt die Reed-Schalter-Technologie, um eine hervorragende Signalisolierung zu gewährleisten und die Sicherheit des Steuerungssystems zu gewährleisten.
Flexible Installationsoptionen: Erhältlich in zwei Konfigurationen: PCB-Typ und PCB mit Drahttyp, Anpassung an unterschiedliche Leiterplattenlayouts und Anforderungen an Hochspannungs-Kriechstrecken.
Großer Spulenspannungsbereich: Die Spulenspannung reicht von 5 VDC bis 24 VDC und erleichtert so die Kompatibilität mit Standardsteuerkreisen.
Typische Anwendungen:
Neue Energiesysteme: Wird in Photovoltaik-Wechselrichtern (PV) und Energiespeichersystemen zum Schalten von Hochspannungs-Gleichstromschienen und zum Steuern des Ladens und Entladens verwendet.
Hochspannungsprüfgeräte: Dient als Kernschaltkomponente in Hochspannungsprüfgeräten zur Spannungsfestigkeitsprüfung und Isolationserkennung.
Leistungselektronik: Bietet automatischen Schaltkreisschutz und -steuerung in Hochspannungs-Leistungswandlern.
Luft- und Raumfahrt: Geeignet für Hochspannungssteuerkreise in Avionikgeräten und erfüllt strenge Sicherheitsstandards.
Industrielle Hochspannungssteuerung: Wird in der industriellen Automatisierung zum Schutz von Hochspannungsgeräten und zur Schaltsteuerung verwendet.
| Kontaktbewertung |
| Kontaktvereinbarung | 1 Formular A 1 Formular B |
| Kontaktbewertung | 50W |
| Max. Schaltspannung (DC oder AC PEAK) Max | DC.7,5KV, |
| Durchbruchspannung Min | DC.10KV |
| Max. Schaltstrom | 2,0A |
| Max. Strom führen | 3,0A |
| Operation Leben | Elektrisch | DC.10000V-1mA 0,5X106 MIN Operationen (R.L.) |
| Mechanisch | 1*108 MIN Operationen (R.L.) |
| Spulenparameter (23℃) |
| Spulenspannung (VDC) | Spule Widerstand Ω± 10 % | Normalstrom (mA) | Freigabespannung VDC (Min) (10 % der Nennspannung) | Aufnahmespannung VDC (max.) (80 % der Nennspannung) |
| Bewertet | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Achtung: 1. Die Verwendung einer Spulenspannung, die unter der Nennspulenspannung liegt, beeinträchtigt den Betrieb des Relais.
2. Aufnahme- und Freigabespannung dienen nur zu Testzwecken und dürfen nicht als Designkriterien verwendet werden.
| Betriebszustand |
| Kontaktwiderstand | 150 mΩ |
| Durchbruchspannung | Öffnen Sie „Kontakte“. | DC10KV |
| Kontakte zu COIL | DC20KV |
| Isolationswiderstand | Öffnen Sie Kontakte | Offene Kontakte 1X109ΩMIN. (DC.100V) |
| Kontakte zu COIL | Kontakte zur Spule 1X109ΩMIN. (DC.100V) |
| Elektromotorische Kapazität | 2,0 pF MAX. |
| Betriebszeit | 4,0 ms |
| Release-Zeit | 2,0 mS |
| Vibration | 20G (0~55Hz.1,5mm) |
| Schock | 30G (11 mS, 1/2 Sinuswelle) |
| Betriebstemperatur | -20℃- 70℃ |
| Lagertemperatur | -35℃- 90℃ |
| Löttemperatur | 5 Sek. max. 260 ℃ |

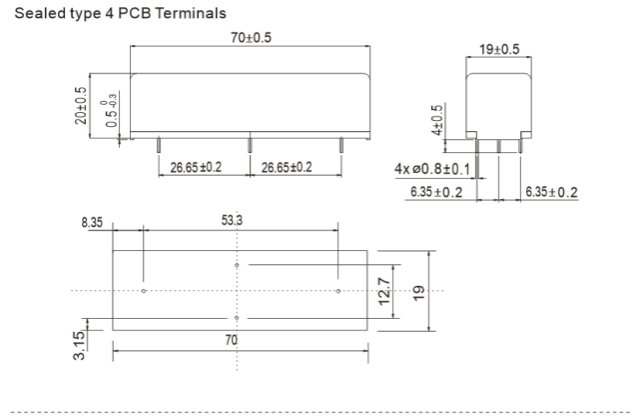

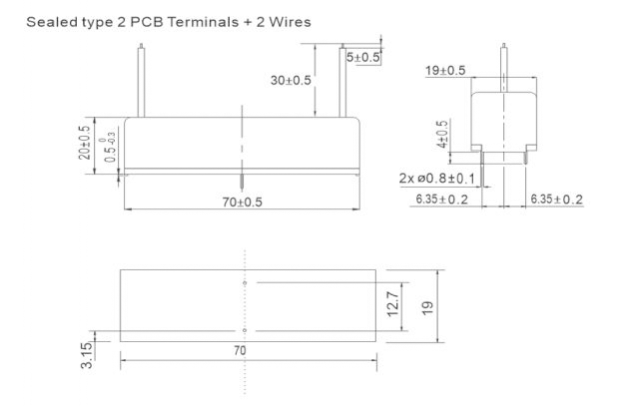

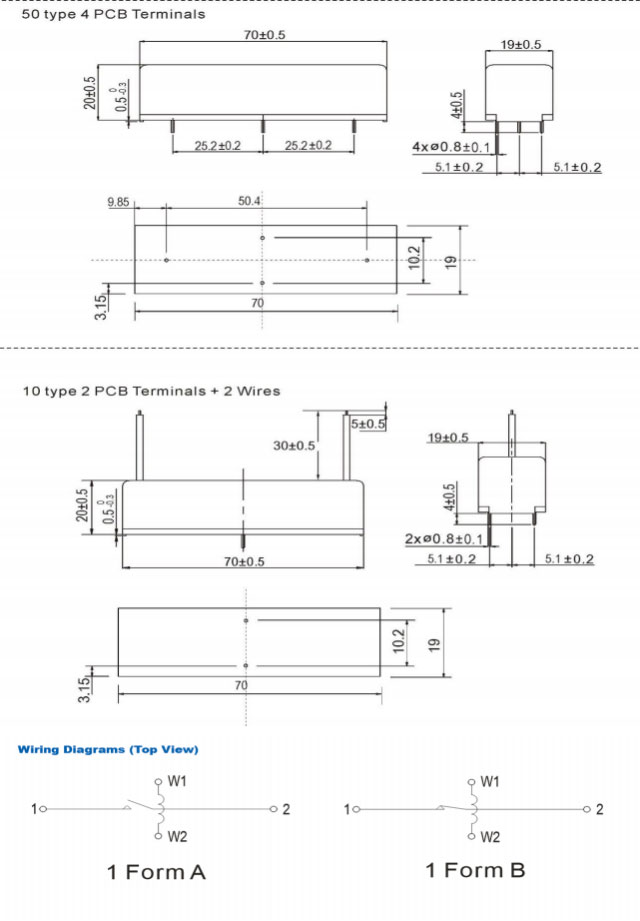

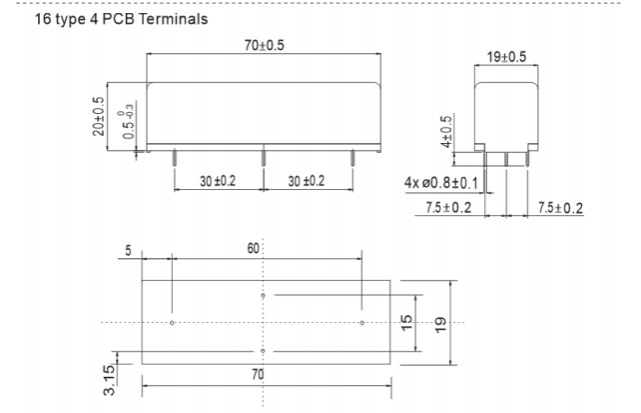

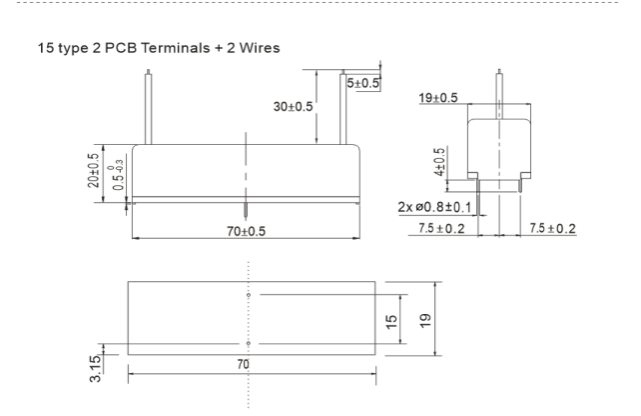

Abmessungen (mm/Zoll)
| Bestellinformationen |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, Kunstnummer: CYHVR 2, Nennspannung der Spule (V): DC: 12,24 3, Kontaktformular: A: Normal geöffnet, B: Normal geschlossen 4, Durchbruchspannung Min.: DC:10 KV 5, Klemmentyp: NIL: PCB-Typ, W: PCB-Draht 6. Anschlussabstand: NIL: Versiegelter Typ, 15: 15-Typ, 16:16-Typ, 10:10-Typ, 50:50-Typ |
1. Die Durchbruchspannung beträgt 15 kV Gleichstrom
2, PCB-Typ, PCB-Drahttyp
| Kontaktbewertung |
| Kontaktvereinbarung | 1 Formular A 1 Formular B |
| Kontaktbewertung | 50W |
| Max. Schaltspannung (DC oder AC PEAK) Max | DC.10KV, |
| Durchbruchspannung Min | Gleichstrom. 15KV |
| Max. Schaltstrom | 2,0A |
| Max. Führen Sie Strom | 3,0A |
| Operation Leben | Elektrisch | DC.10000V-1mA 0,5X106 MIN Operationen (R. L.) |
| Mechanisch | 1*108 MIN Operationen (R.L.) |
