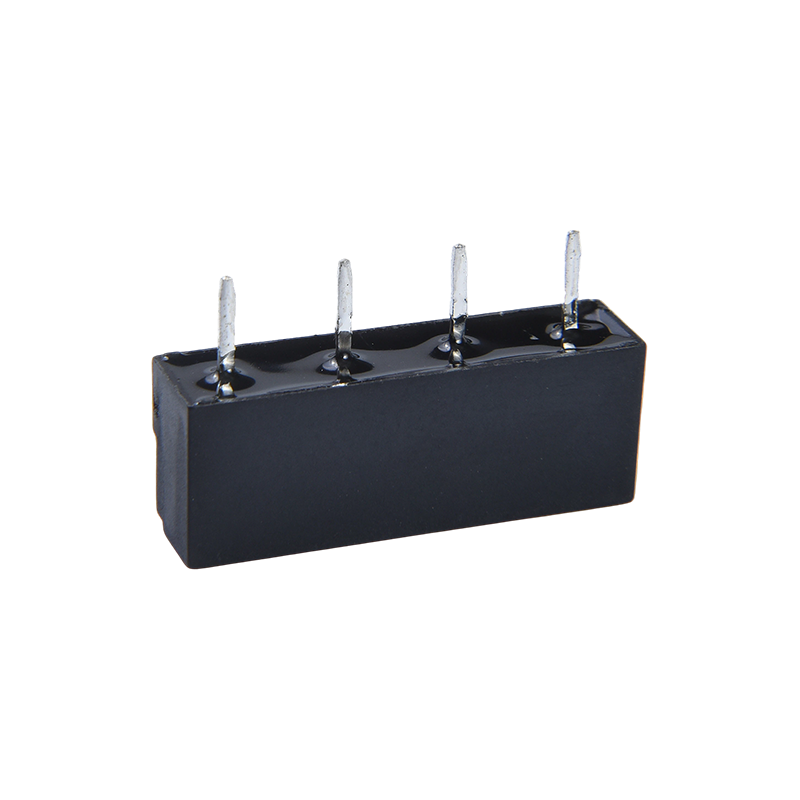

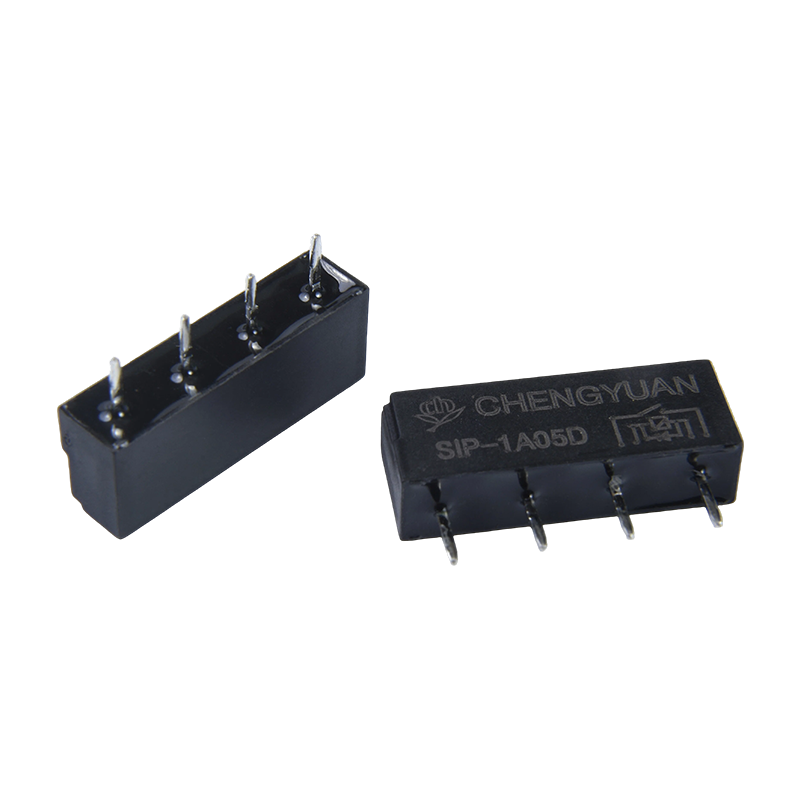

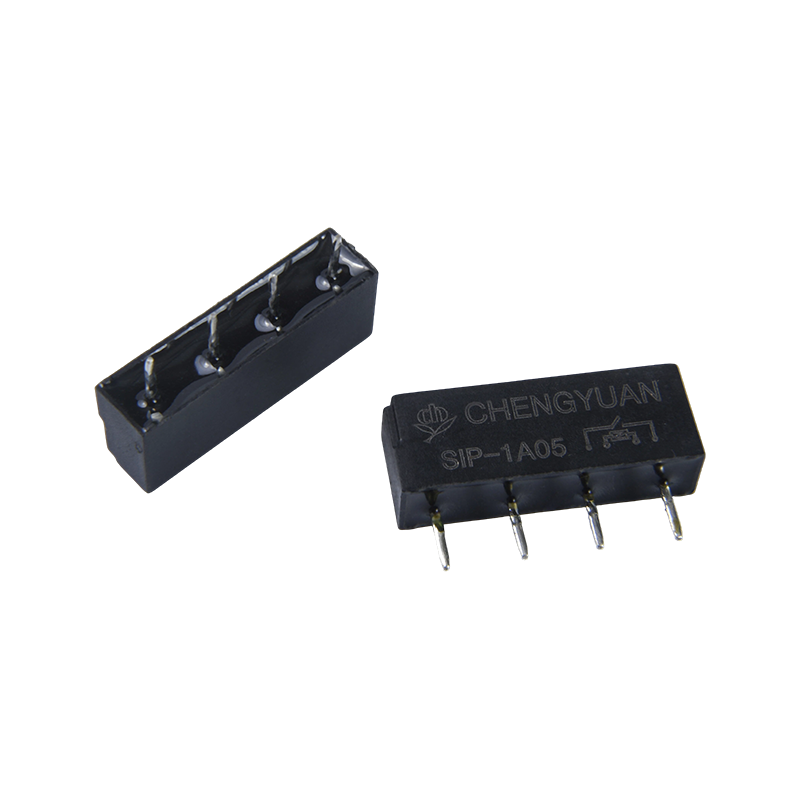

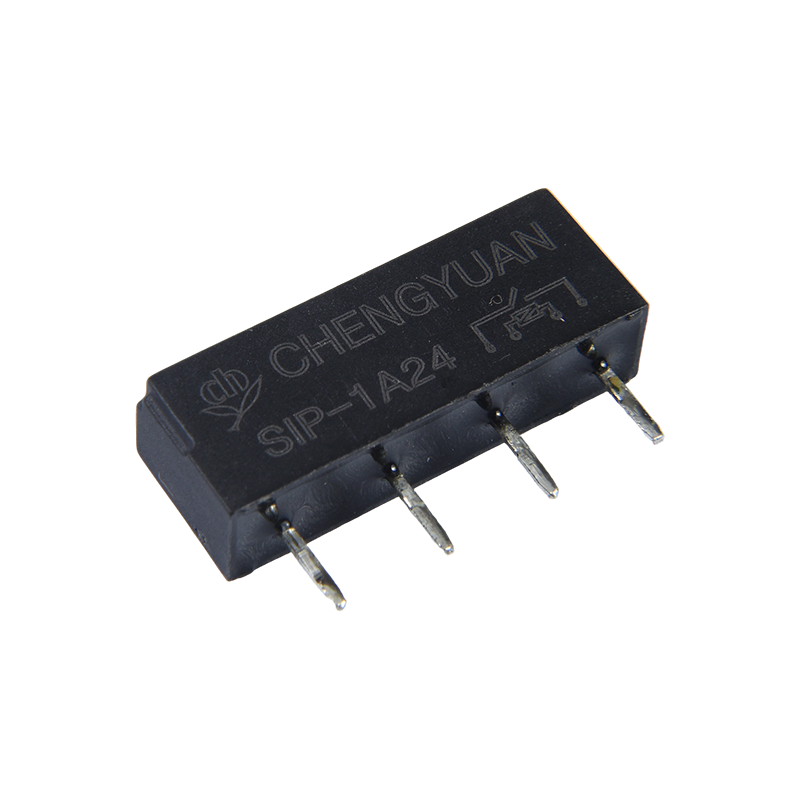

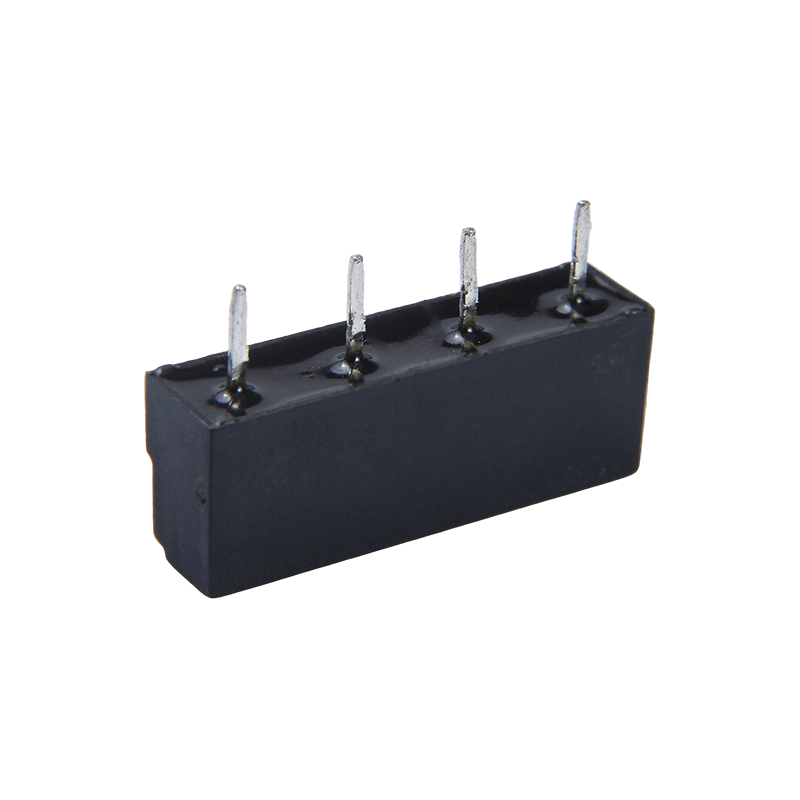

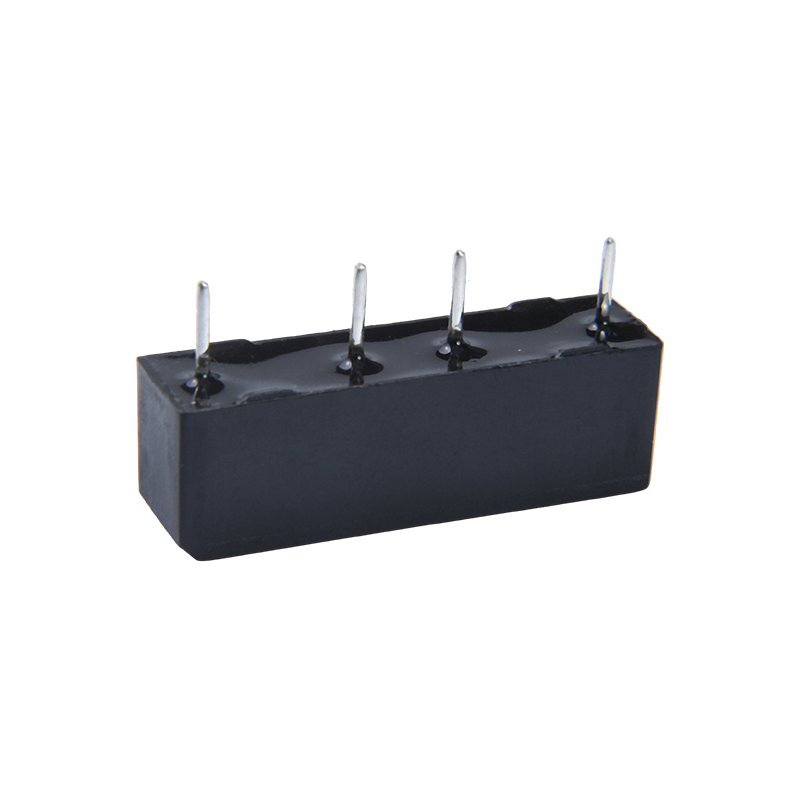

1. Vorteile
Vollständig versiegelte Kontakte: Der Reed-Schalter ist in einem Inertgas versiegelt, wodurch die Kontakte vor Staub und Oxidation geschützt werden und ein langfristig stabiler Kontaktwiderstand und eine extrem hohe Zuverlässigkeit gewährleistet werden.
Hochgeschwindigkeits-Schaltleistung: Die geringe Masse des Reed-Schalters ermöglicht einen schnellen Betrieb (die Schaltzeit beträgt typischerweise Millisekunden) und eignet sich für Anwendungen, die eine schnelle Signalabtastung oder -umschaltung erfordern.
Geringer Stromverbrauch und hohe Isolierung: Geringer Stromverbrauch des Spulenantriebs, hoher Isolationswiderstand und Spannungsfestigkeit zwischen Kontakten und Spule, wodurch eine hervorragende Signalisolierung und Anti-Interferenz-Fähigkeiten erreicht werden.
2. Hauptmerkmale
Kontaktkapazität: 0,5 A bei 125 VAC/24 VDC, speziell für das Schalten von Signalen mit niedrigem Pegel, Sensorsignalen oder kleinen Stromlasten konzipiert.
Kompaktes Gehäuse: SIP-Pin-Design (Single In-line Package) mit Standard-Pin-Abstand, spart Platz auf der Leiterplatte und erleichtert die automatisierte Montage oder Einfügung.
Breite Antriebsspannung: Die Spule unterstützt eine Spannung von 3 bis 24 VDC und ist mit gängigen Logikpegeln und Steuerspannungen kompatibel.
Lange Lebensdauer: Aufgrund des versiegelten Schutzes ist die mechanische und elektrische Lebensdauer unter Nennlast deutlich höher als bei elektromagnetischen Relais des offenen Typs gleicher Größe.
3. Hauptanwendungen
Test- und Messgeräte: Wird in hochpräzisen Multimetern, Datenerfassungskarten und automatischen Testgeräten (ATE) für die Signalpfadumschaltung und das Multiplexen verwendet.
Kommunikation und Sicherheit: Integriert in programmierbare Schalter, Sicherheitsalarmsysteme und Zugangskontrollsysteme zur Signalisolierung und Schnittstellenschaltkreise.
Medizinische Elektronik: Wird in medizinischen Überwachungsgeräten zum Schalten von analogen Signalen mit niedrigem Pegel wie bioelektrischen Signalen verwendet, die eine hohe Isolierung und geringes Rauschen erfordern.
Industrielle Steuersignalisolierung: In SPS-Analogeingangsmodulen und Sensorschnittstellen sorgt es für elektrische Isolierung und Schutz zwischen Feldsignalen und Steuerungssystemen.
Kontaktdaten
| Typ | SIP |
| Kontaktmaterial | Ru/Rh |
| Kontaktwiderstand | ≤ 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 0,1A125VAC /0,5A 24VDC |
| Max. Schaltstrom | 0,5A |
| Max. Schaltspannung | 200VAC |
| Max. Schaltleistung | 10VA(AC)/10W(DC) |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 0,55 ms Max. |
| Release-Zeit | 0,2 ms Max. |
| Isolationswiderstand | Min. 100 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 200 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 1400 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 20 G Min |
| Zerstörerisch | 100 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 100000000 Operationen (bei Zimmertemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 1.000.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 1,6g |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 0.012 | 250 | Ca. 0,036 W | 75 % des Nennwerts Spannung | 10 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 0.01 | 500 | Ca. 0,05 W |
| 12 | 0.012 | 1000 | Ca. 0,144 W |
| 24 | 0.012 | 2000 | Ca. 0,288 W |
Bei den oben dargestellten Daten handelt es sich um Ausgangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

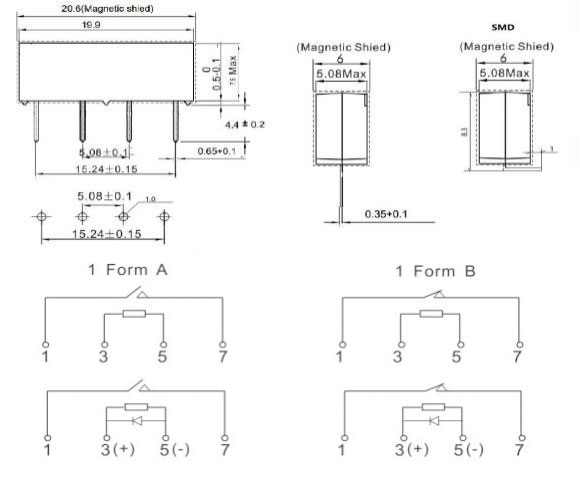

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)
Bestellinformationen

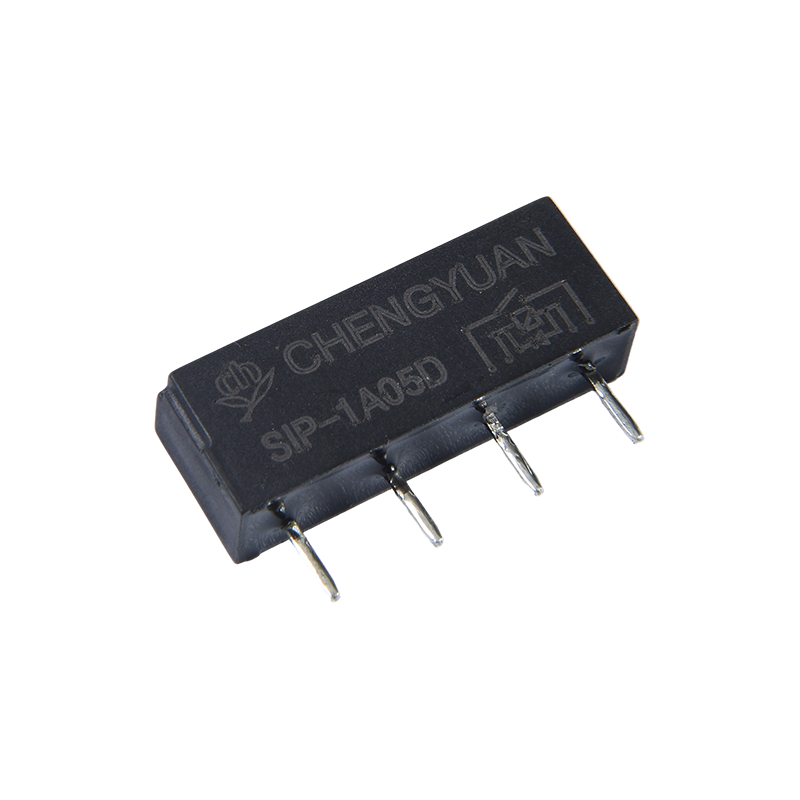

SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Typ: SIP
2: Anzahl der Pole: 1-1Pol
3: Kontaktvereinbarung: C Von C ; H Von A ; B Von B
4: Nennspannung: 3,5, 12, 24 VDC
5: Spulentransientenunterdrückung: DMit Diode; NIL: Standard
6: Mit Abschirmabdeckung: M ， NIL-Standard
7: SMD, NIL-Standard
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
