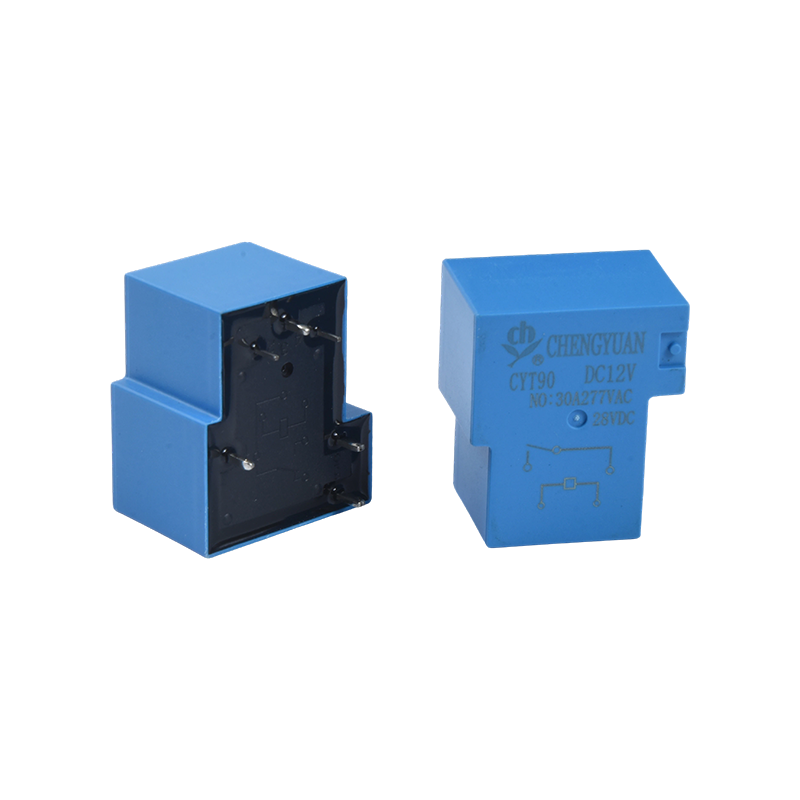

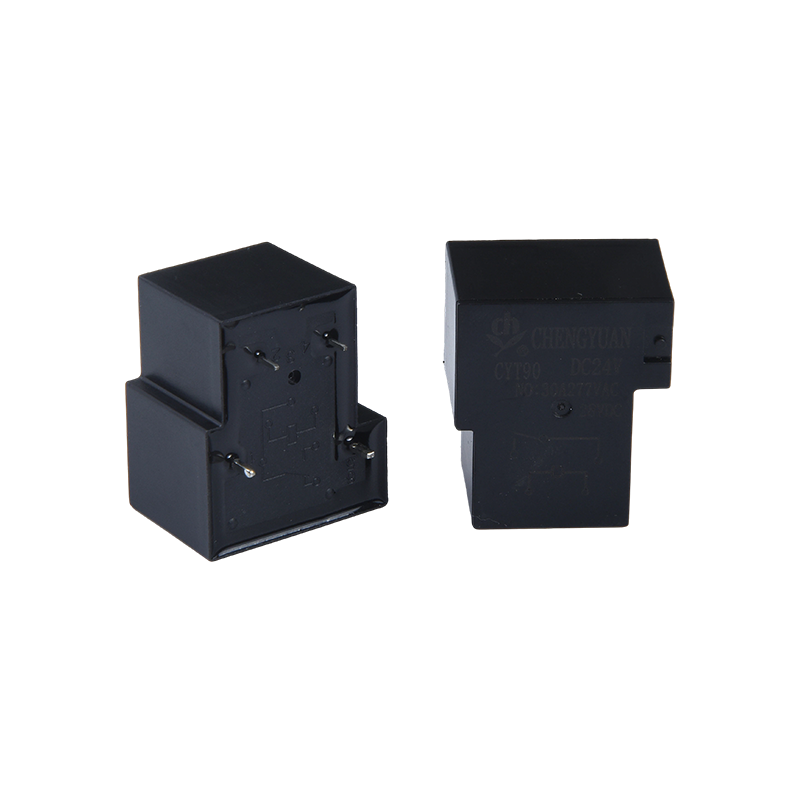

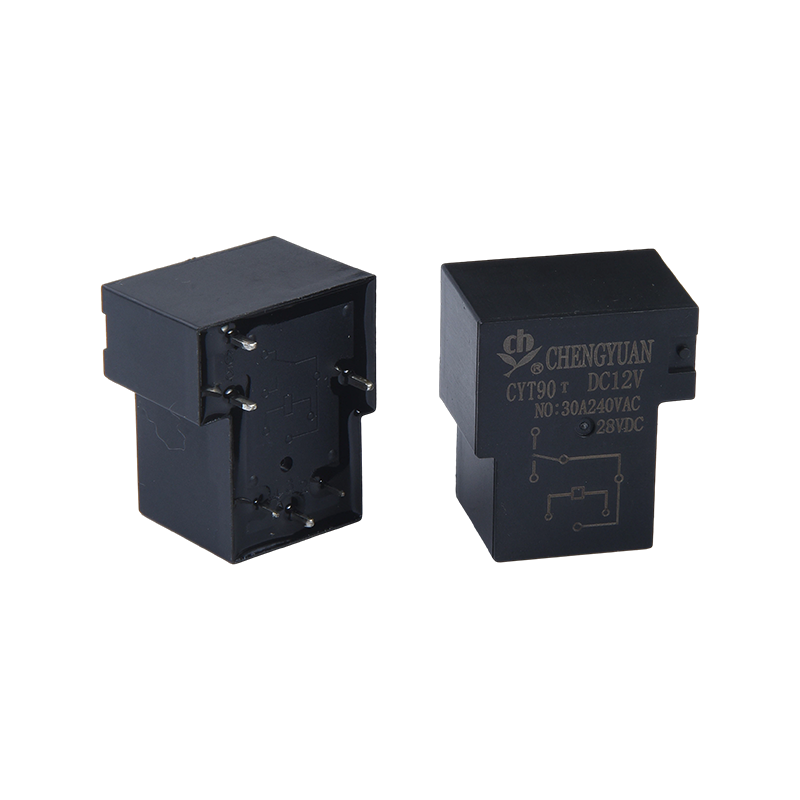

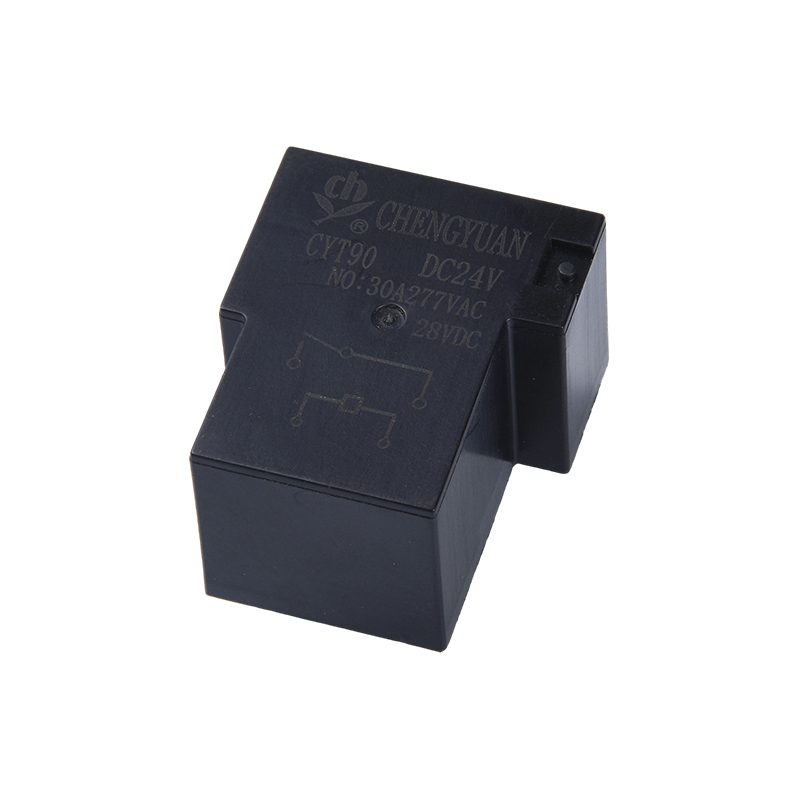

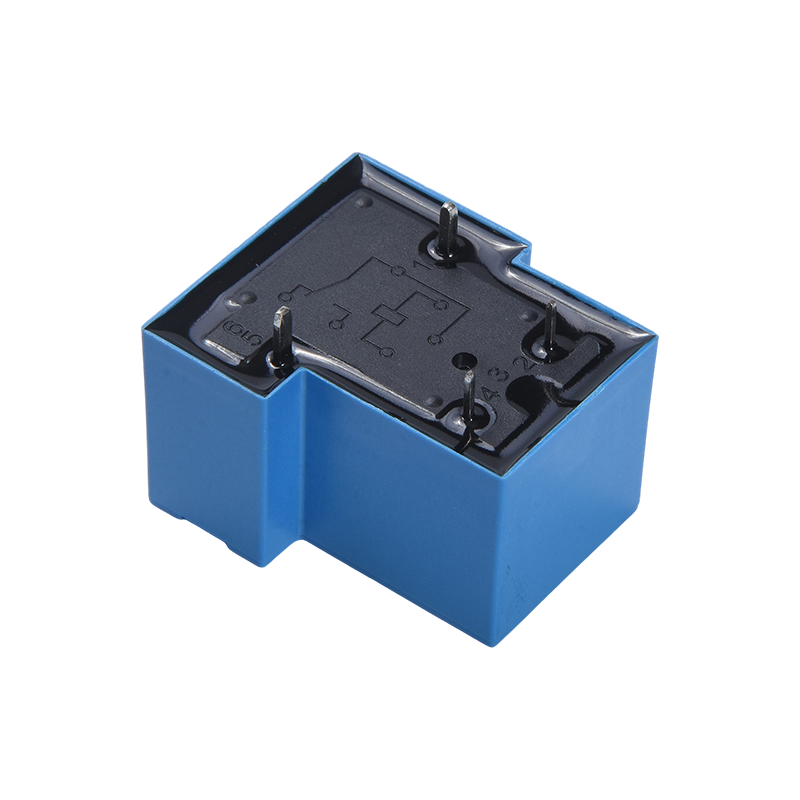

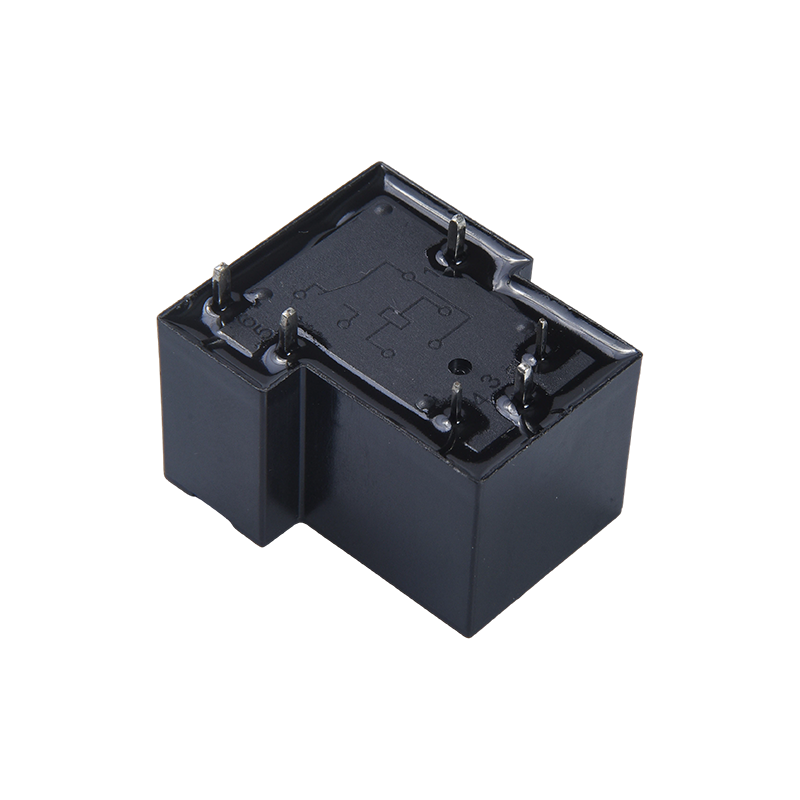

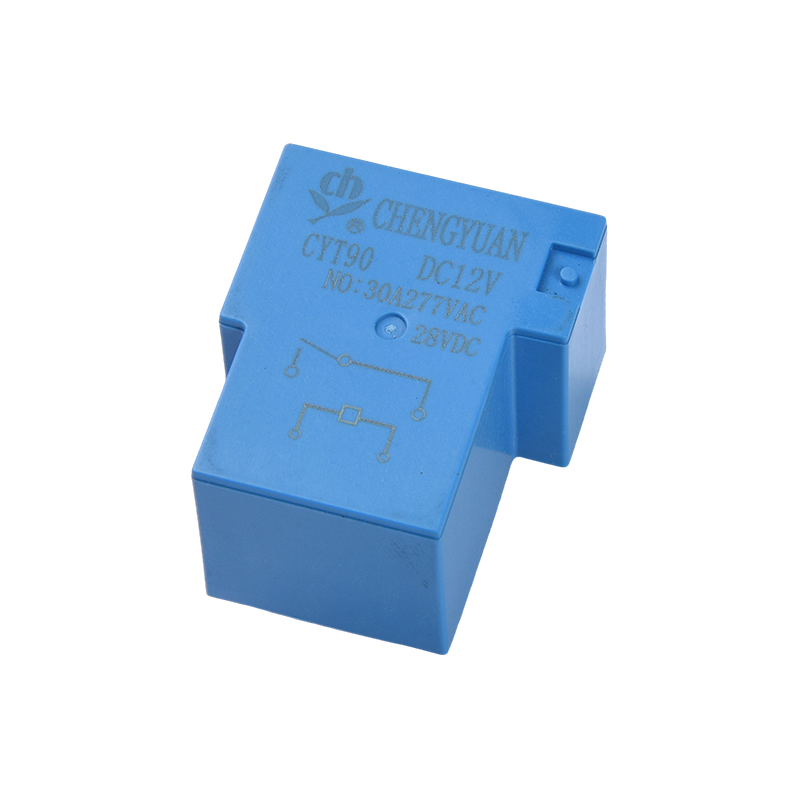

I. Merkmale:
1. Mehrere Montageoptionen: Bietet verschiedene Montageoptionen für unterschiedliche Geräteinstallationsszenarien und verbessert so den Installationskomfort.
2. Kompaktes Design: Als kleines Hochleistungsrelais spart seine kompakte Größe internen Installationsraum;
3. SPDT-Struktur: Verwendet eine einpolige Double-Throw-Struktur, die eine klare Schaltlogik bietet und sich an verschiedene Schaltanforderungen für Hochleistungsschaltkreise anpasst.
II. Kernfunktionen und anwendbare Szenarien:
1. Kernfunktionen: Bietet Hochstrom-Schaltsteuerung, Signalumwandlung und Lastschaltfunktionen und gewährleistet so einen stabilen Betrieb von Hochleistungsschaltkreisen;
2. Haushaltsgeräte: Geeignet für Klimaanlagen, Induktionsherde, Kühlschränke, Reiskocher und andere Haushaltsgeräte und ermöglichen die Steuerung der Hochleistungslastumschaltung;
3. Industrielle Steuerung: Geeignet für Heizungen, Lüftungsgeräte und andere Geräte in der industriellen Automatisierung, um die Hochstrom-Steuerungsanforderungen industrieller Szenarien zu erfüllen;
4. Smart Home und neue Technologien: Anwendbar auf Sicherheitsgeräte, Beleuchtungssysteme, neue Energiegeräte und das Internet der Dinge, unterstützt Signalumwandlung und Lastumschaltung.
IV. Hauptvorteile:
1. Hohe Belastbarkeit: Das Design mit hoher Kontaktleistung bewältigt zuverlässig 20-A/30-A-Hochstromszenarien und bietet eine hohe Anpassungsfähigkeit.
2. Flexible Installation: Es stehen mehrere Montageoptionen zur Verfügung, die mit unterschiedlichen Installationsanforderungen der Ausrüstung kompatibel sind.
3. Breites Anwendungsspektrum: Deckt mehrere Bereiche ab, darunter Haushaltsgeräte, Industriesteuerung, Smart Homes und neue Energien, und bietet große Vielseitigkeit.
4. Kompakte Größe und hohe Leistung: Erzielt eine hohe Ausgangsleistung bei kompakter Größe und erfüllt die doppelten Anforderungen der Geräteminiaturisierung und der Hochleistungssteuerung.
Kontaktdaten
| Typ | CYT90 |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last) | 20A/30A 250VAC |
| Max. Schaltstrom | 20A/30A |
| Max. Schaltspannung | 250VAC |
| Max. Schaltleistung | 5000VA/7500VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. (Keine Diode) |
| Release-Zeit | 10 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1500 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 2500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 100 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca.24g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 180 | 27 | Ca. 0,9 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Bei den oben dargestellten Daten handelt es sich um Ausgangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

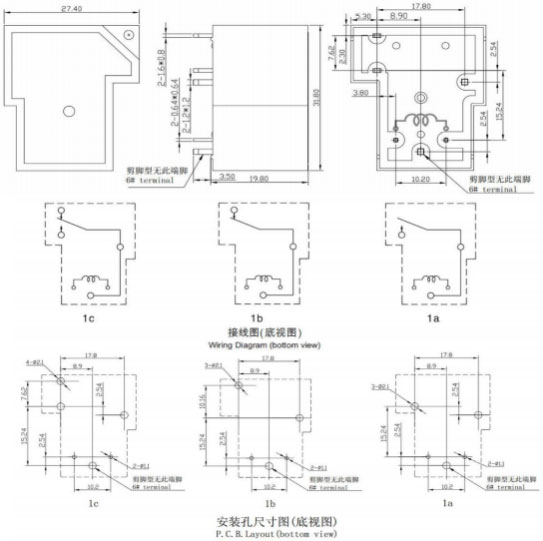

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

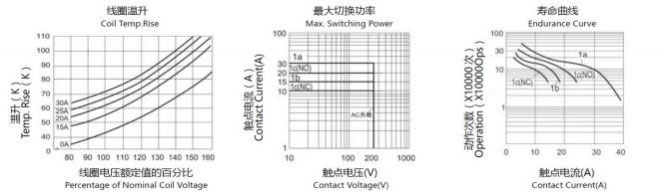

Charakteristische Kurven
Bestellinformationen
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYT90
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: A Formular A; B Form B ; C Form C
4: Nennspannung: 5,6,9,12,15,18,24,48 VDC
5: Gehäusefarbe: H-Schwarz; L-Blau
6: Spulenleistung: D-0,9 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
