Produktmerkmale:
Hohe Kontaktschaltkapazität: Zusätzlich zur Standardlast von 20 A unterstützen die Kontakte das Schalten von bis zu 35 Ampere und sind in der Lage, die momentanen Stromstöße beim Starten des Autos oder von Hochleistungszubehör zu bewältigen.
Extrem geringer Stromverbrauch: Der Stromverbrauch der Spule beträgt nur 0,6 W/0,8 W, was dazu beiträgt, die Belastung der Fahrzeugbatterie zu reduzieren und dem Trend der Automobilindustrie zu niedrigem Energieverbrauch gerecht zu werden.
Hervorragende mechanische Haltbarkeit: Verfügt über eine hohe Stoß- und Vibrationsfestigkeit und gewährleistet stabile elektrische Verbindungen auch bei holprigen Fahrbedingungen und Motorvibrationen.
Großer Spulenspannungsbereich: Erhältlich in verschiedenen Spezifikationen von 3 VDC bis 48 VDC, Anpassung an verschiedene Arten von Kfz-Stromkreisspannungen.
Kompaktes Design: Optimierte Struktur und geringe Größe ermöglichen eine dichte Installation in engen elektrischen Schaltkästen von Kraftfahrzeugen.

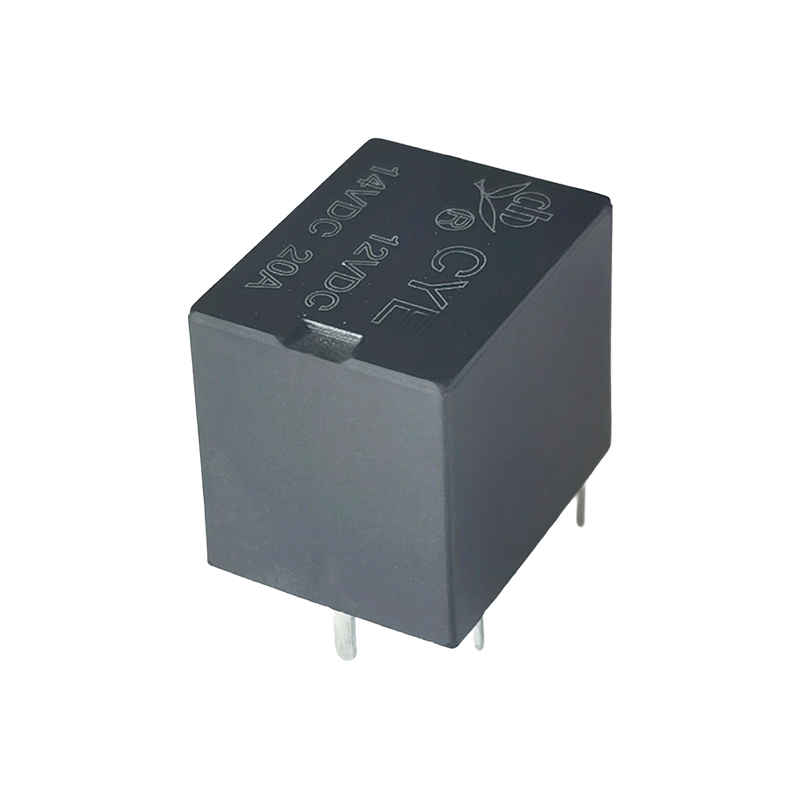

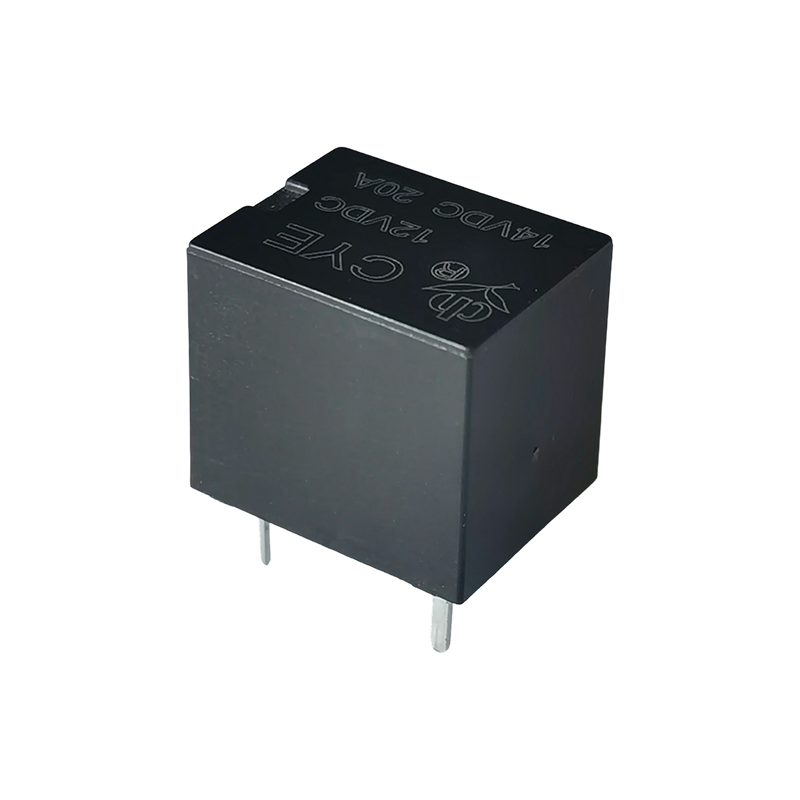

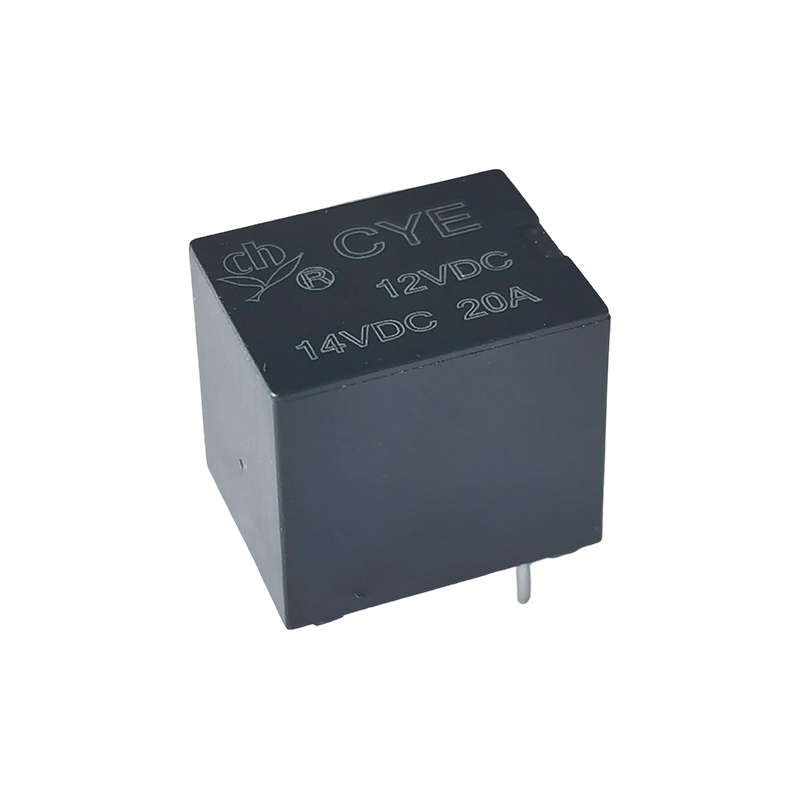

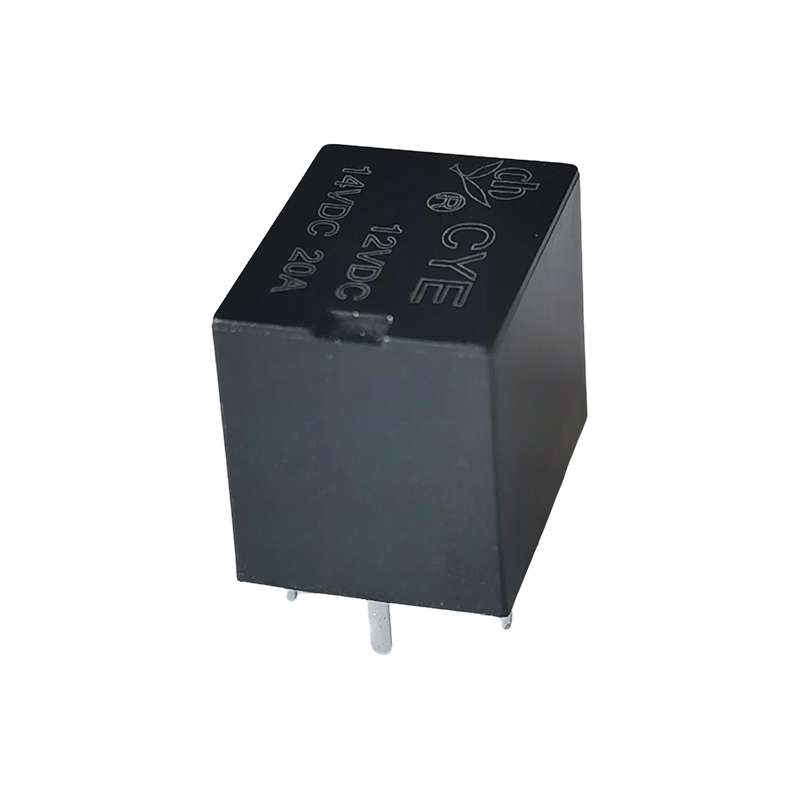

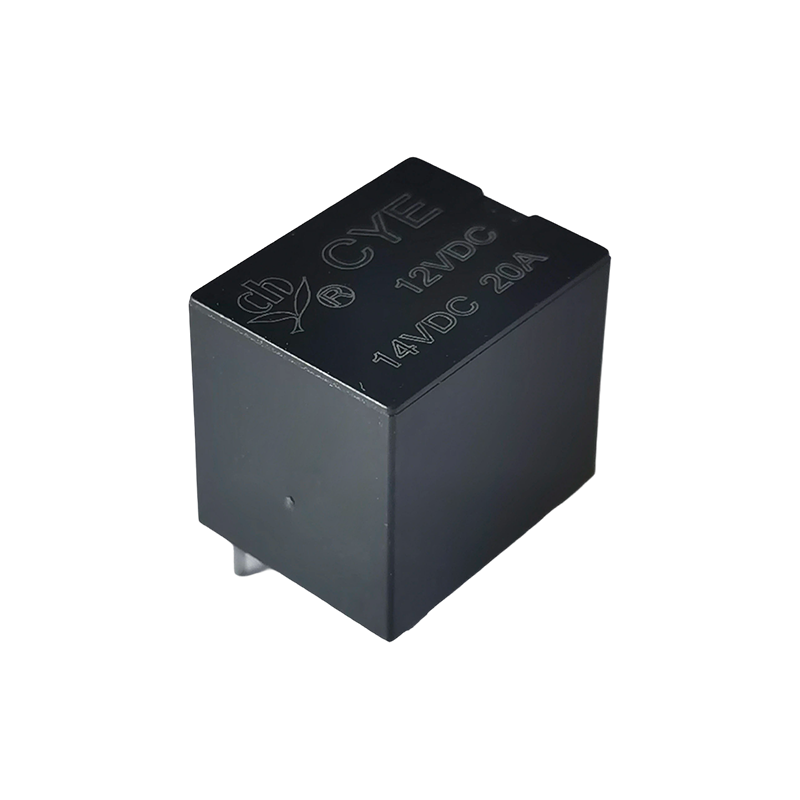

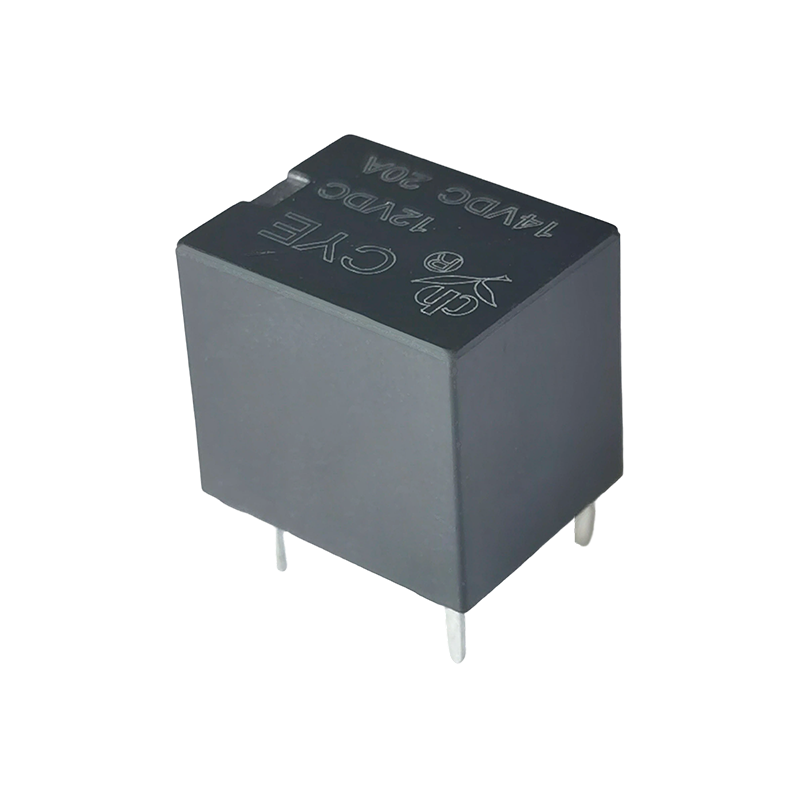

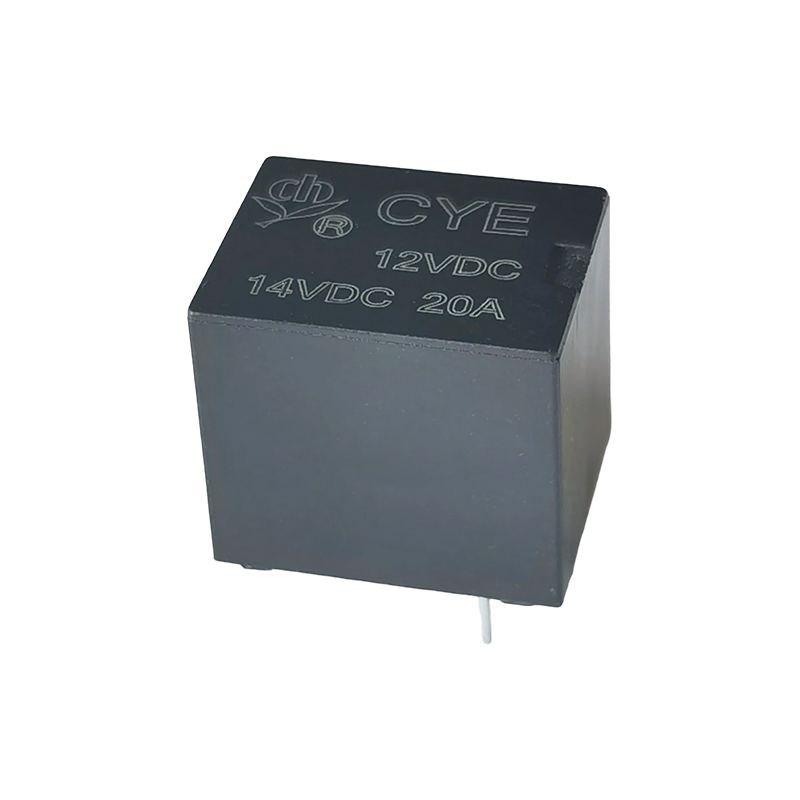

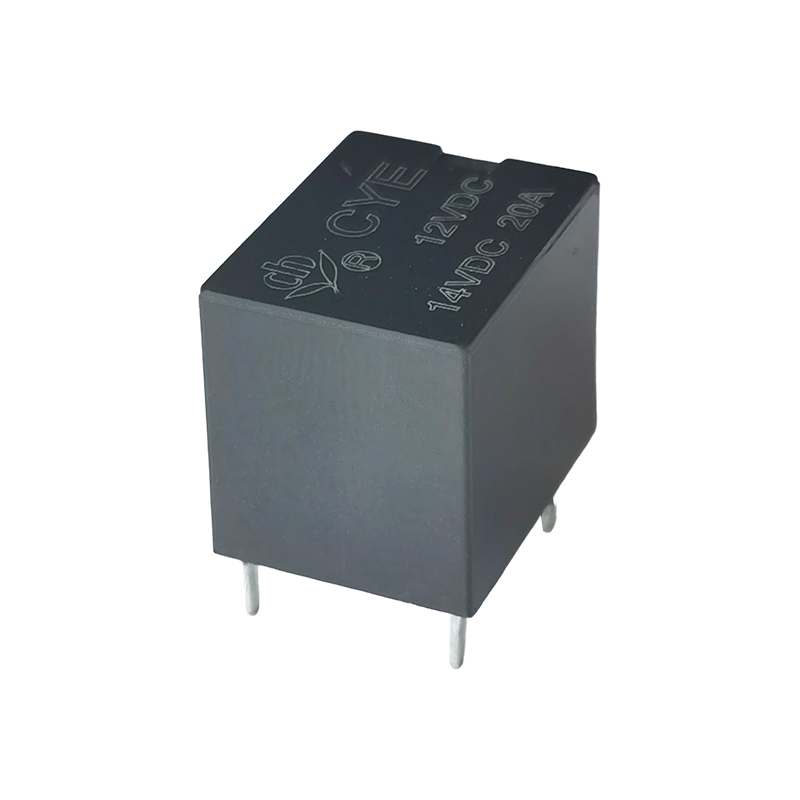

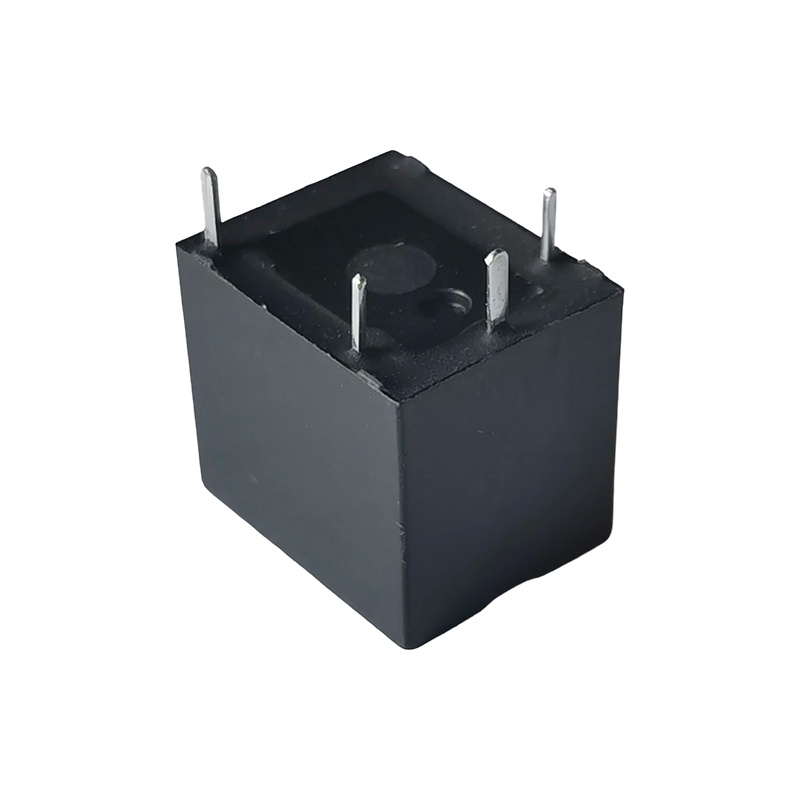

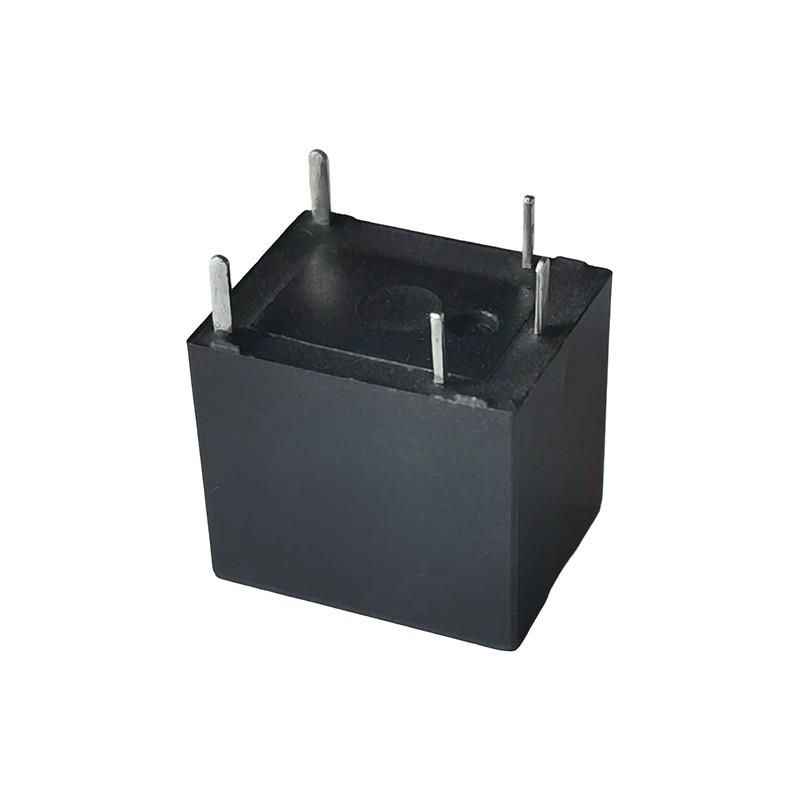

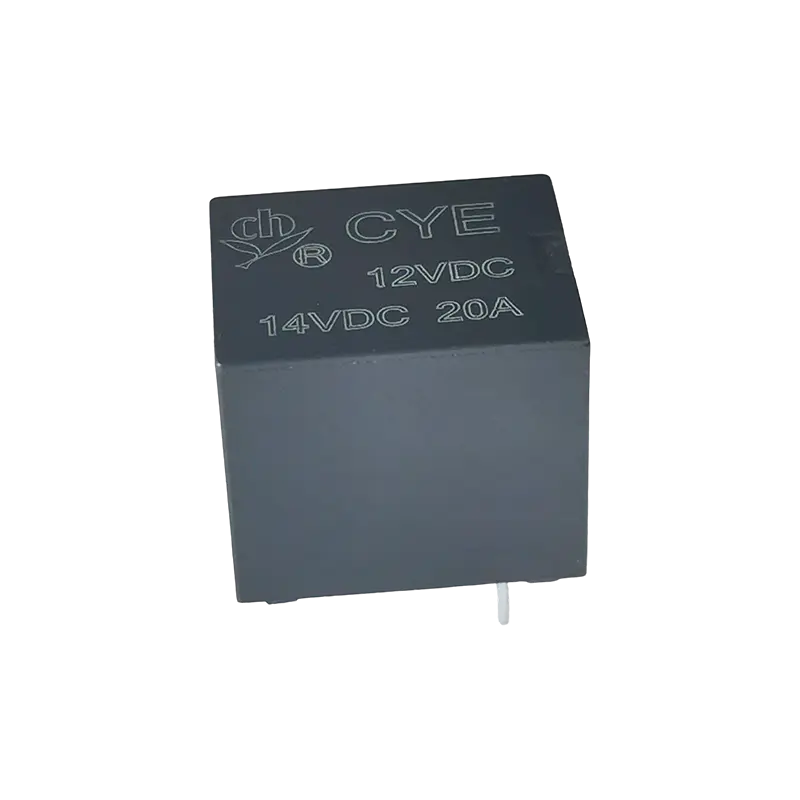

Das CYE (T78)-Relais ist ein elektromagnetisches Ultraminiatur-Hochleistungsrelais mit einem breiten Anwendungsbereich.
Zu seinen Hauptanwendungen gehören:
Automobilsektor: Wird häufig in der Motorsteuerung von Autotürschlössern, in Auto-Diebstahlalarmsystemen sowie in der Signalumschaltung und Laststeuerung in elektronischen Fahrzeuggeräten verwendet.
Haushaltsgeräte und Bürogeräte: Geeignet für die Energieverwaltung oder Signalübertragung in Haushaltsgeräten (z. B. Klimaanlagen, Waschmaschinen) und Büroautomationsgeräten.
Sicherheits- und Alarmsysteme: Als Kernkomponente automatischer Diebstahlwarnanlagen steuert es die Schaltkreisumschaltung.
Industrielle Steuerung und Automatisierung: Wird in industriellen Automatisierungssystemen, Instrumenten und Kommunikationsgeräten verwendet, um Hochleistungslasten mit Niederspannungssignalen zu steuern.
Unterhaltungselektronik und neue Technologien: Erweiterte Anwendungen in Smart Homes, IoT-Geräten, neuen Energiegeräten und medizinischer Elektronik.
Kontaktdaten
| Typ | CYE |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last) | 20A 14VDC |
| Max. Schaltstrom | 35A |
| Max. Schaltspannung | 30VDC |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 10 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. (Keine Diode) |
| Isolationswiderstand | Min. 100 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 500 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Funktional | 10-500Hz, NO-10G |
| 10–500 Hz, NC-5G |
| Stoßfestigkeit | Funktional | 20 g für NO/11 ms. 5 g für NC/11 ms. |
| Zerstörerisch | 100 G Min. |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Minuten 10000000 Operationen (bei Zimmertemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Zimmertemperatur) |
| Umgebungstemperatur | -40℃~ 125℃( keine Kondensation) |
| Gewicht | Ca. 6g |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 6 | 100 | 60 | Ca. 0,6 W | 60 % des Nennwertes Spannung | 10 % des Nennwerts Spannung | 130 % der Nennspannung |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Ca. 0,8 W | 57,5 % des Nennwerts Spannung |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Setzen Sie die maximal zulässige Spannung an der Spule nicht länger als 10 Minuten an, um eine Überhitzung der Spule zu vermeiden.

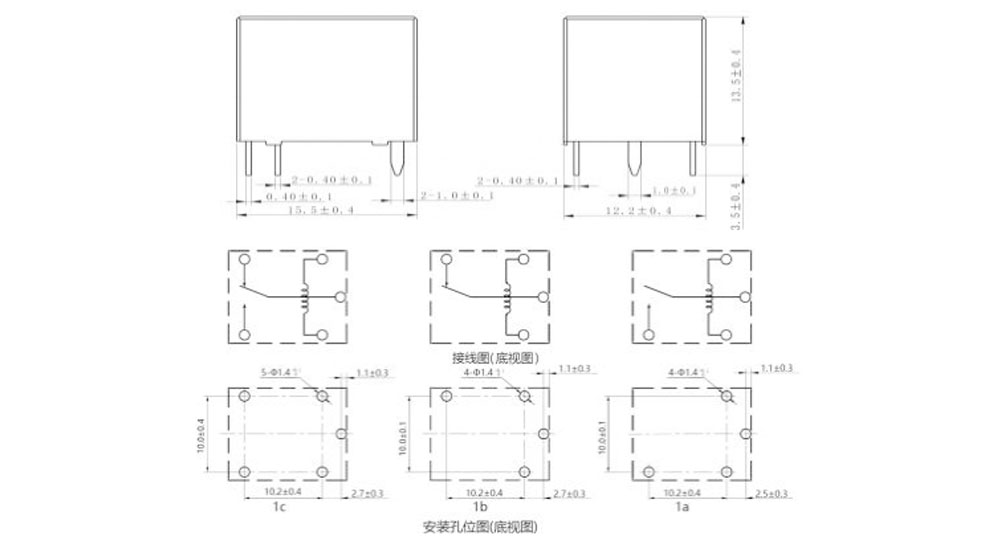

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

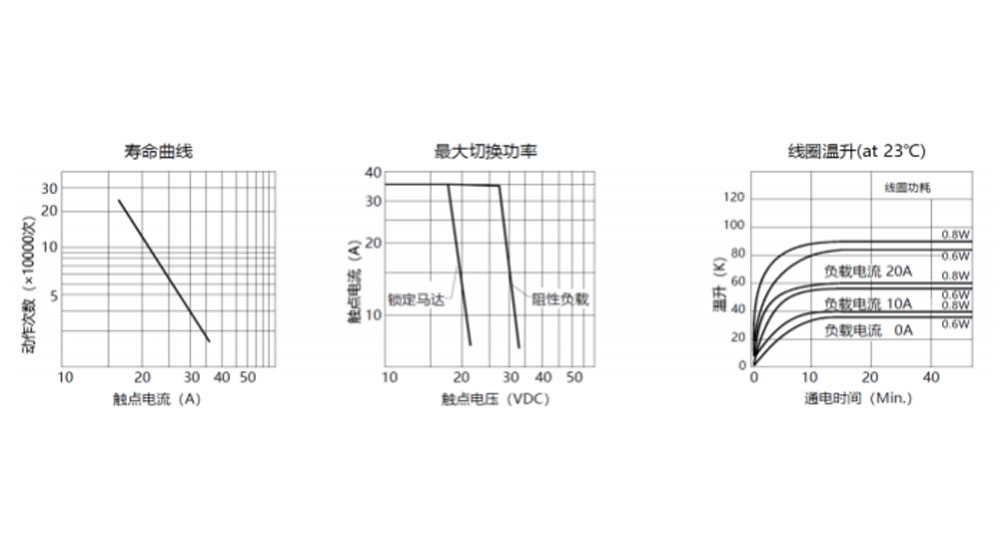

Charakteristische Kurven
Bestellinformationen
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYE
2: Anzahl der Pole: 1-1Pol
3: Kontaktvereinbarung: A-Formular A ; B-Form B ; C-Form C
4: Nennspannung: 6,9,12,24 VDC
5: Gehäusefarbe: B-Schwarz
6: Spulenleistung: D-0,8 W, L-0,6 W
7: Schutzkonstruktion: S-Flux-geschützt,
SH – Versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
