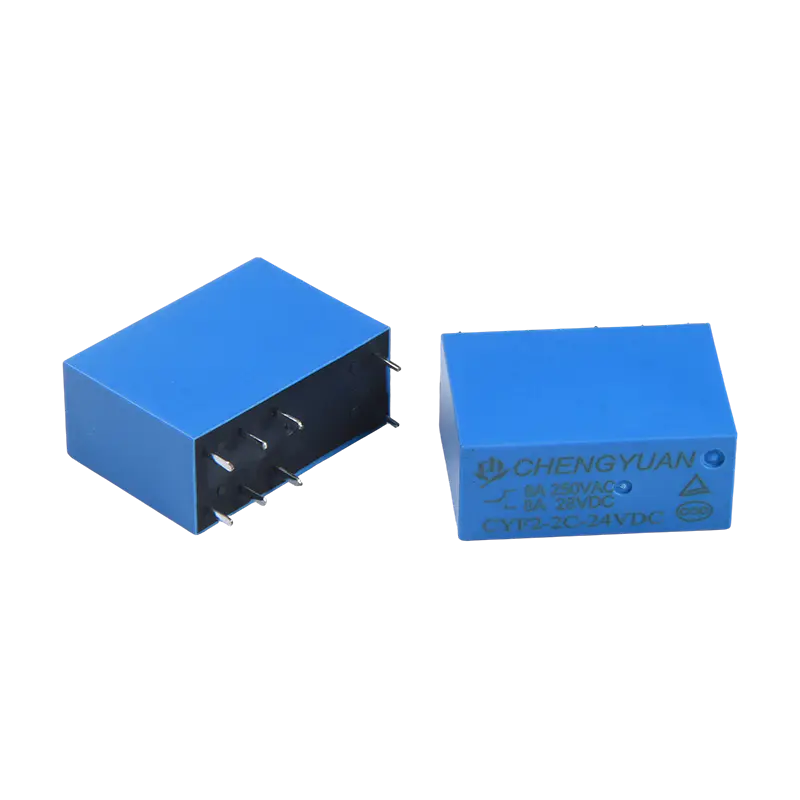

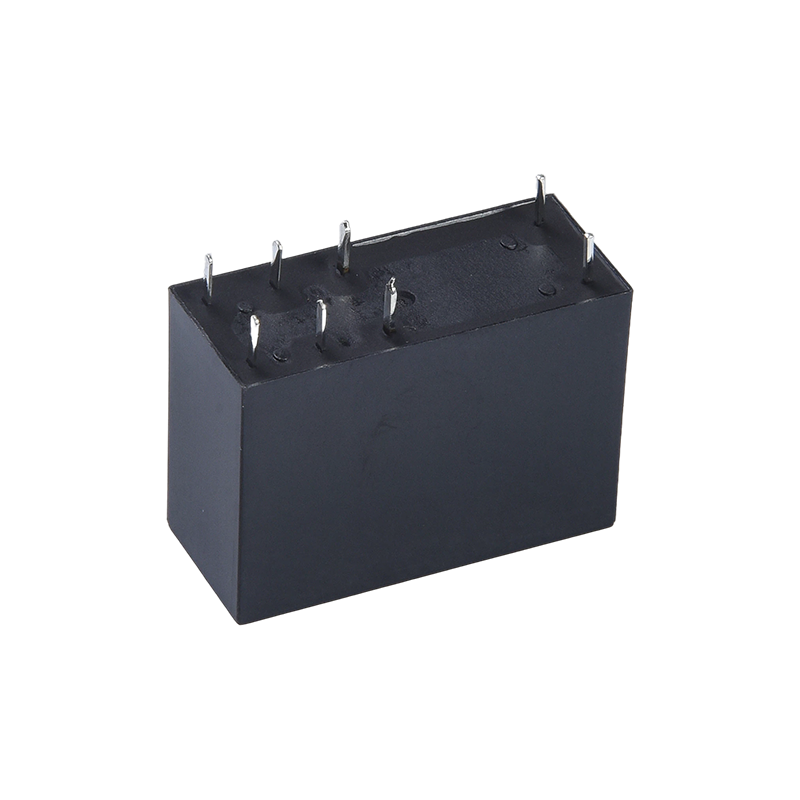

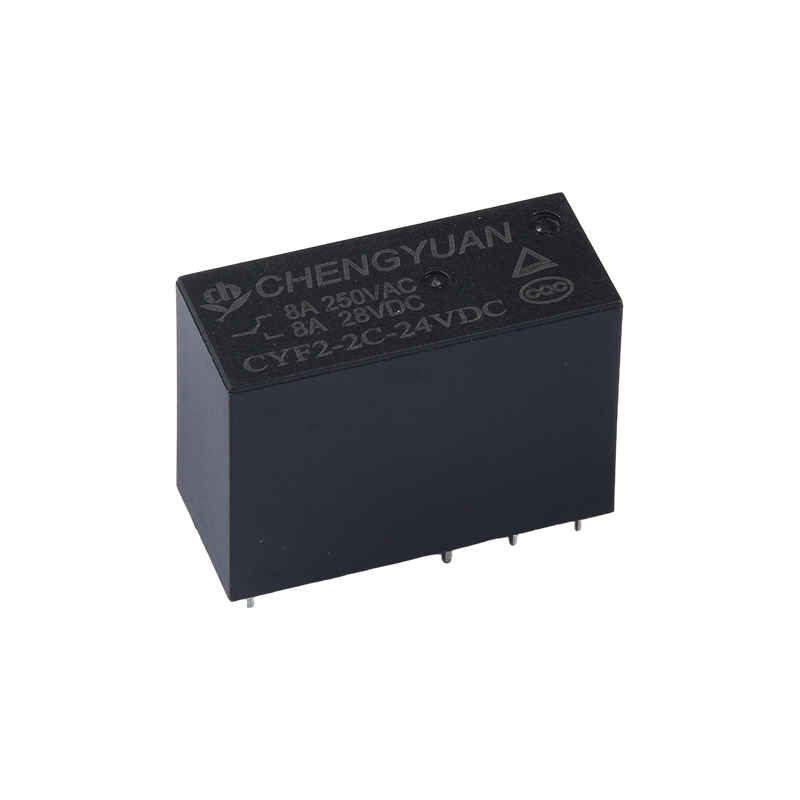

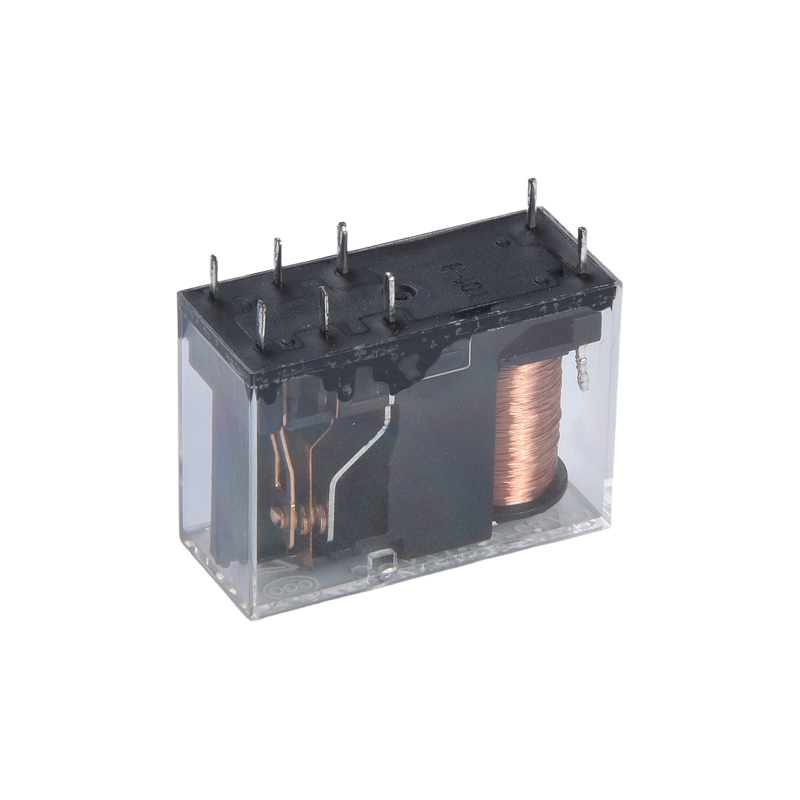

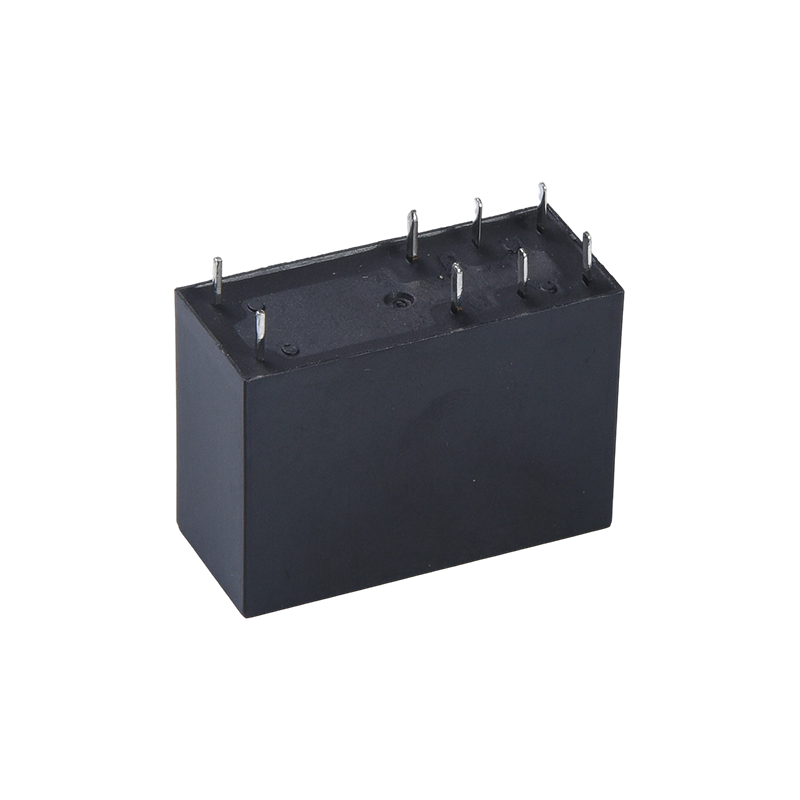

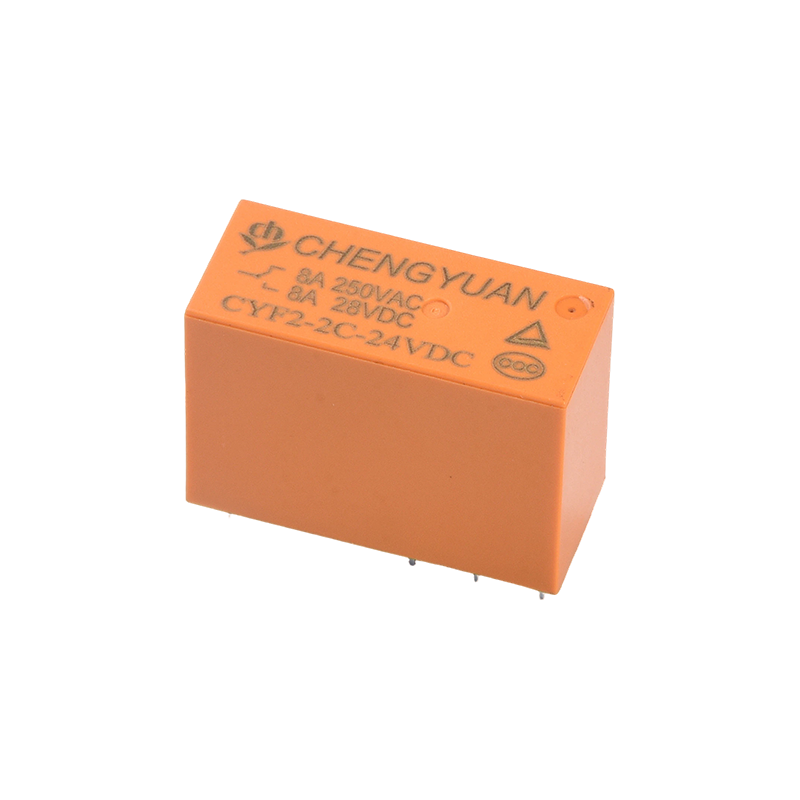

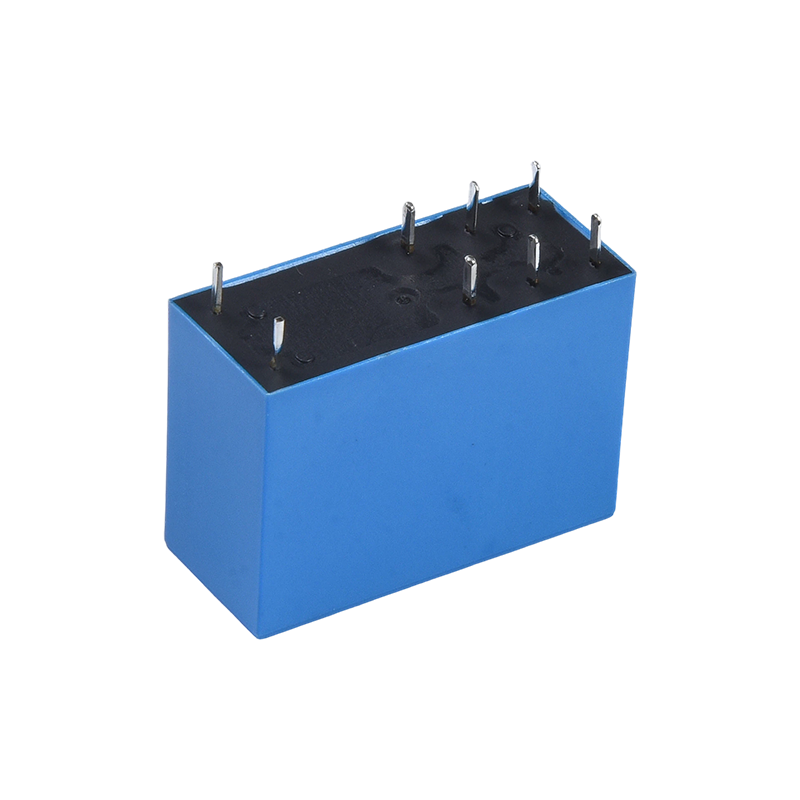

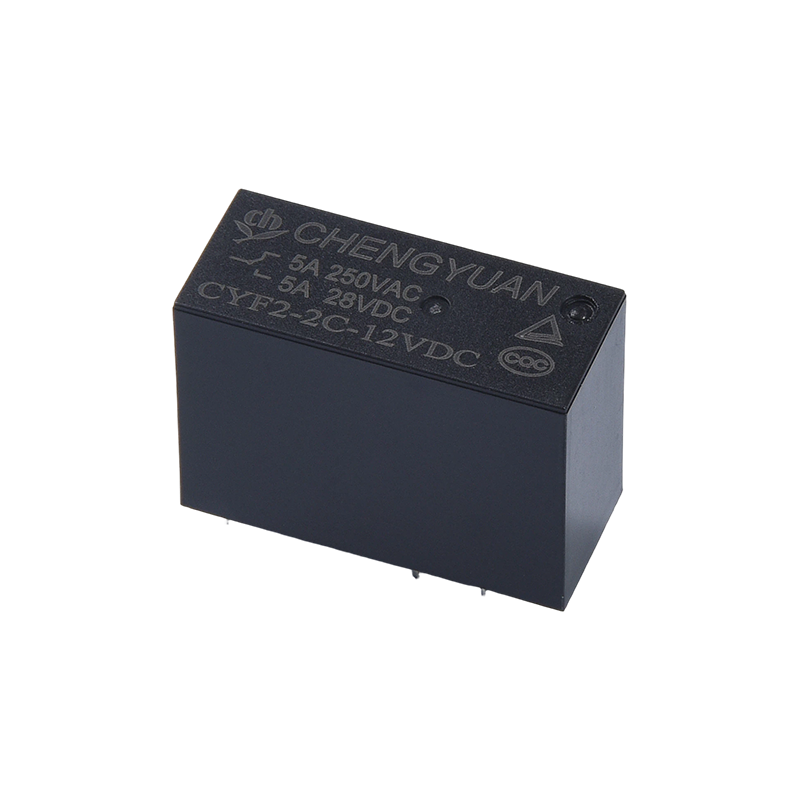

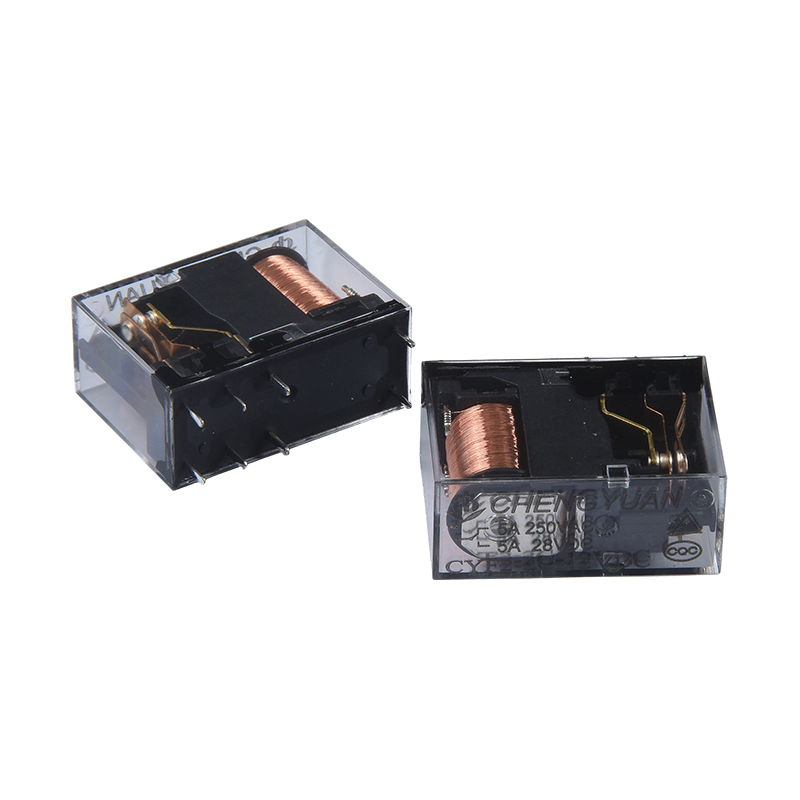

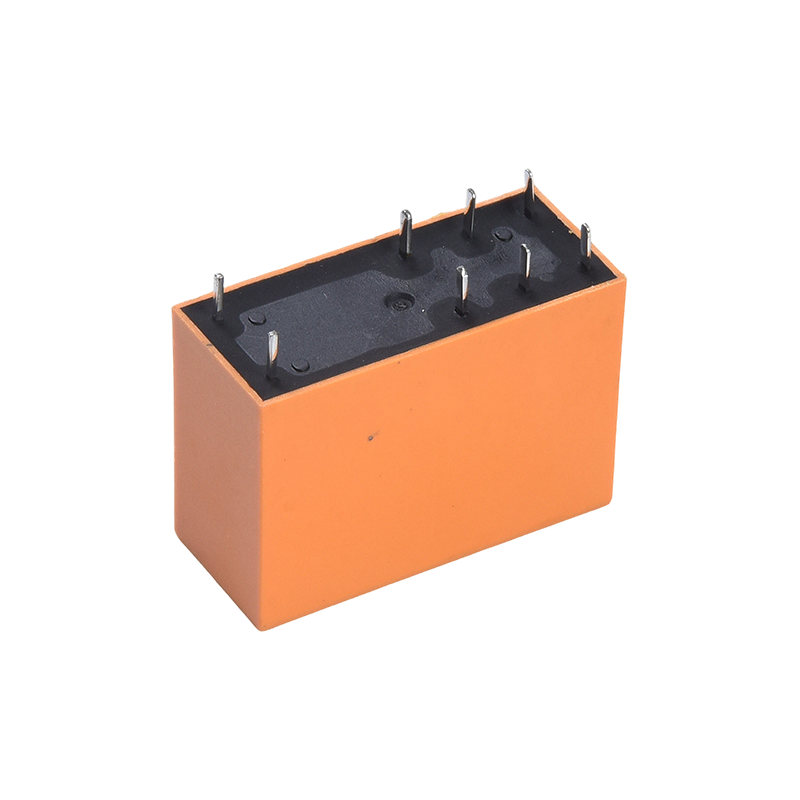

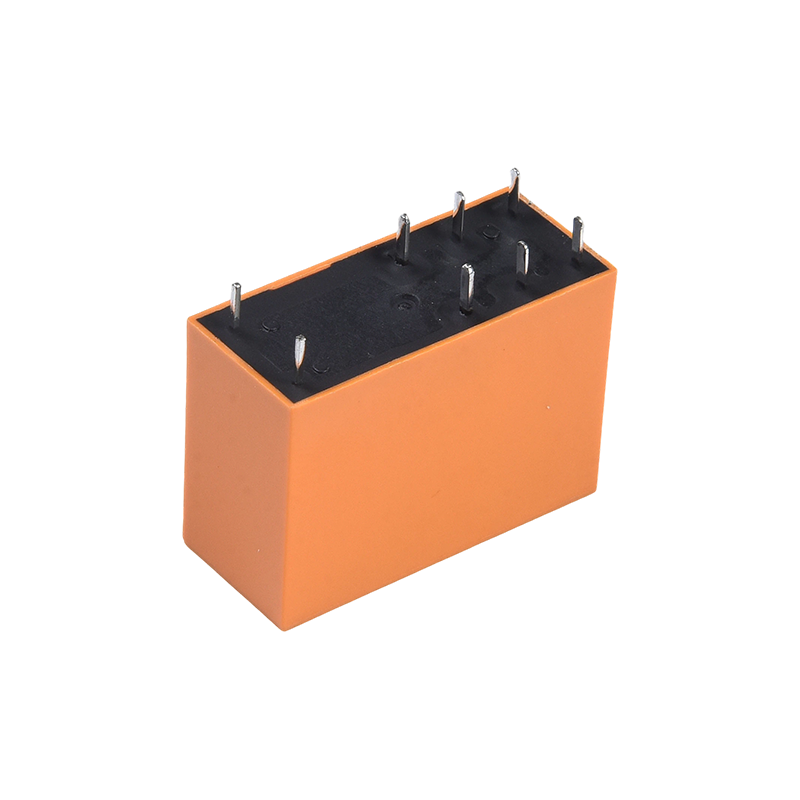

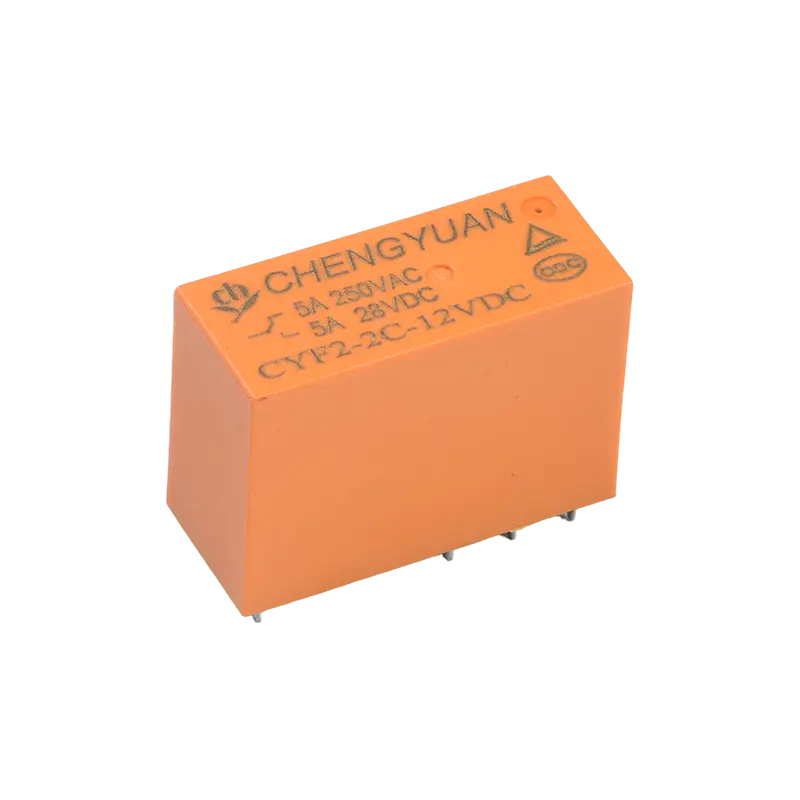

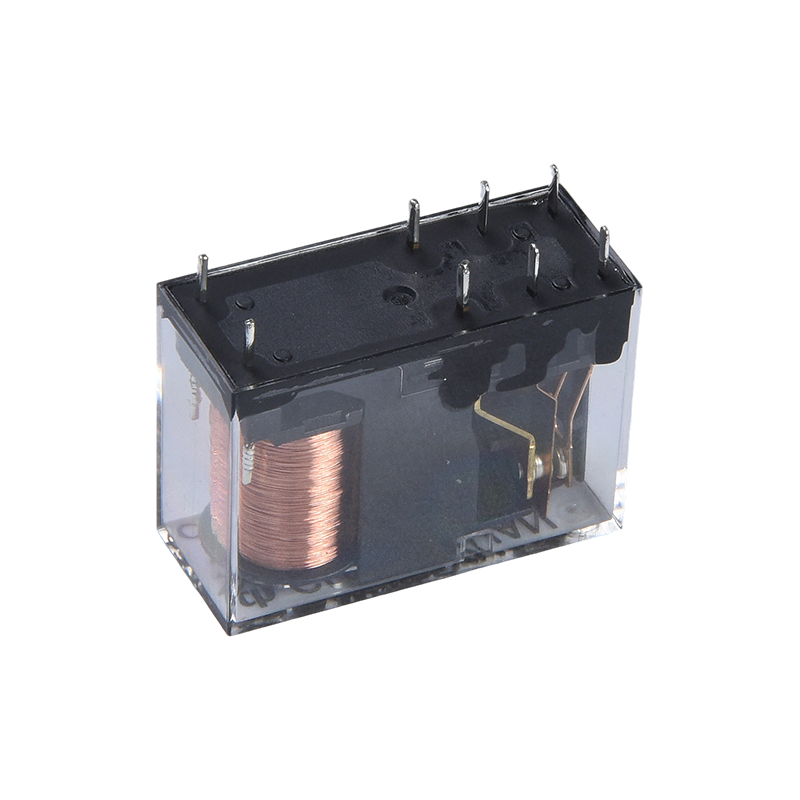

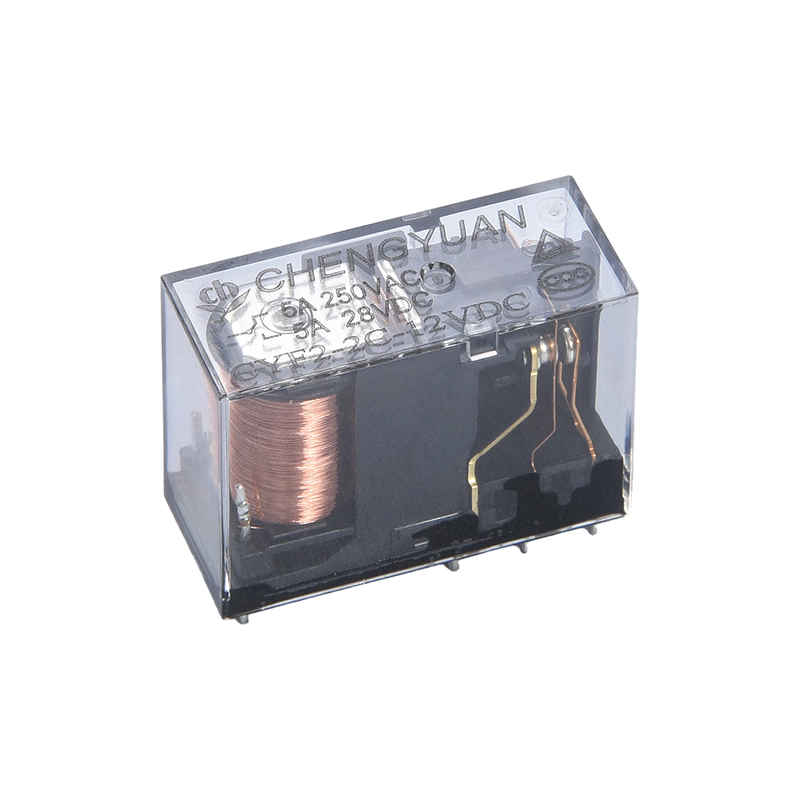

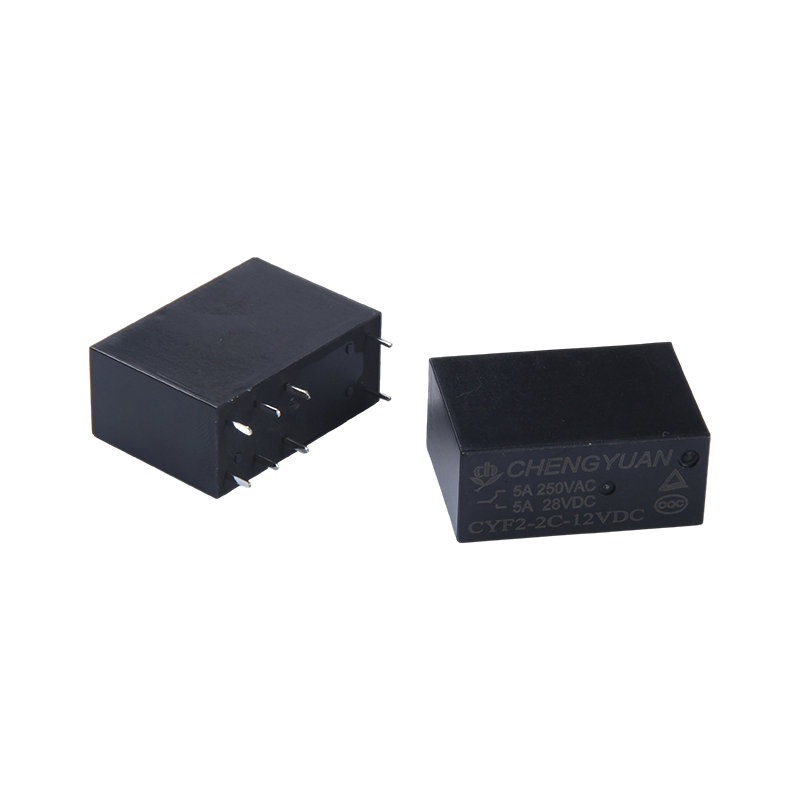

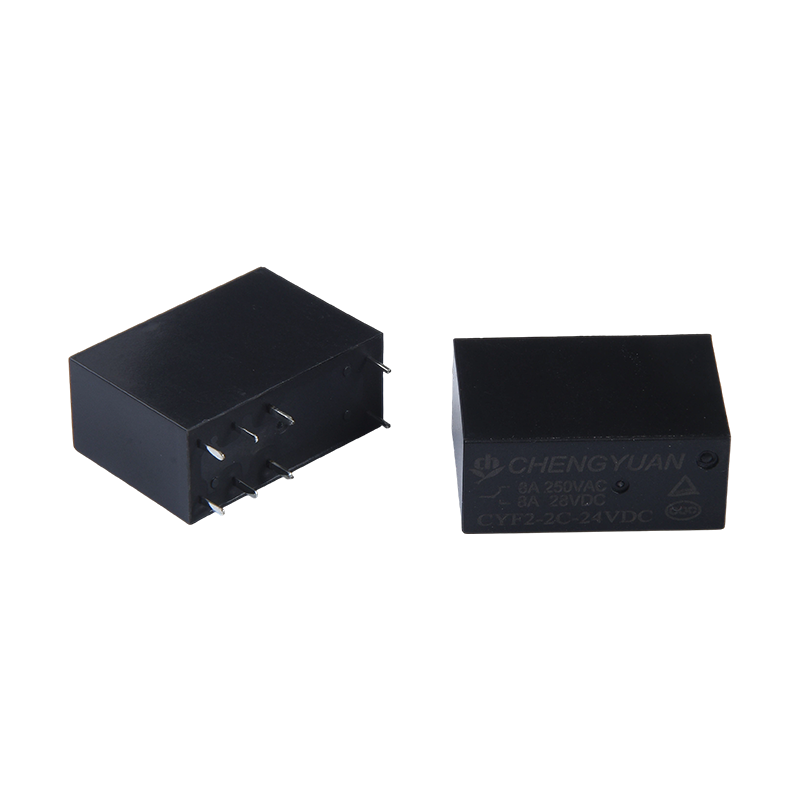

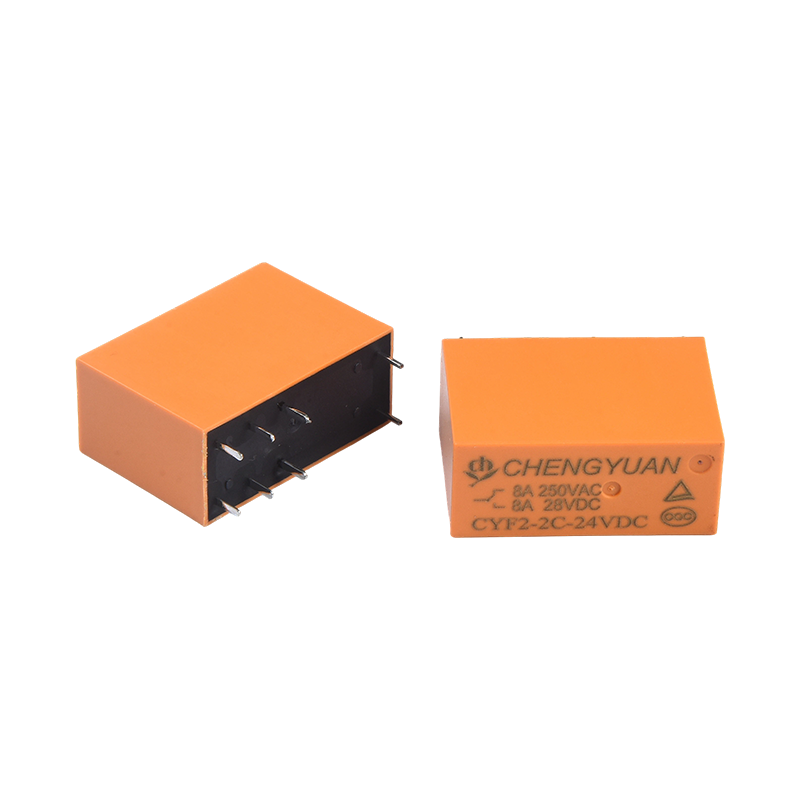

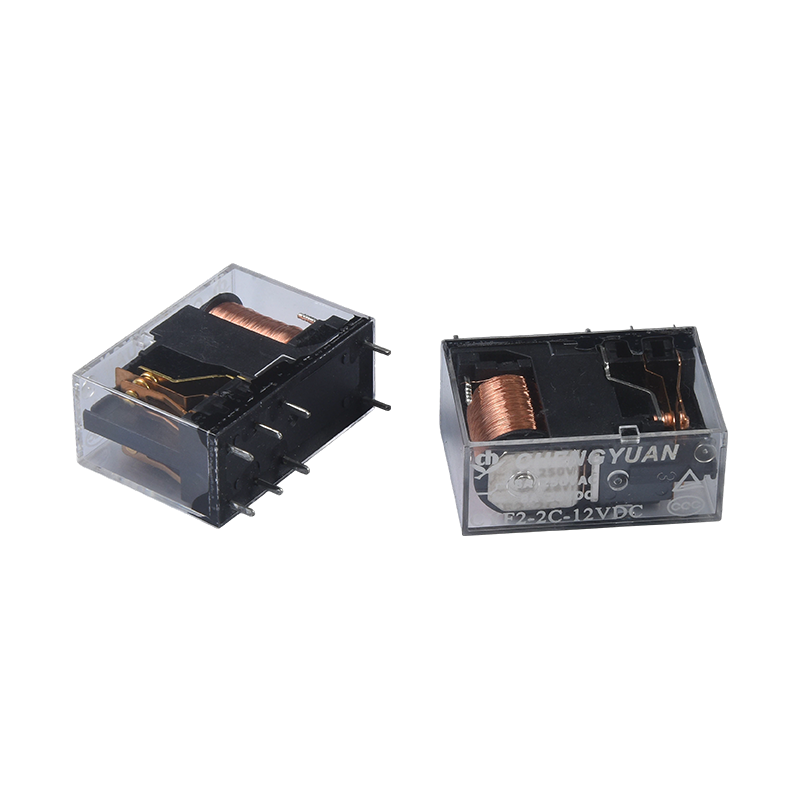

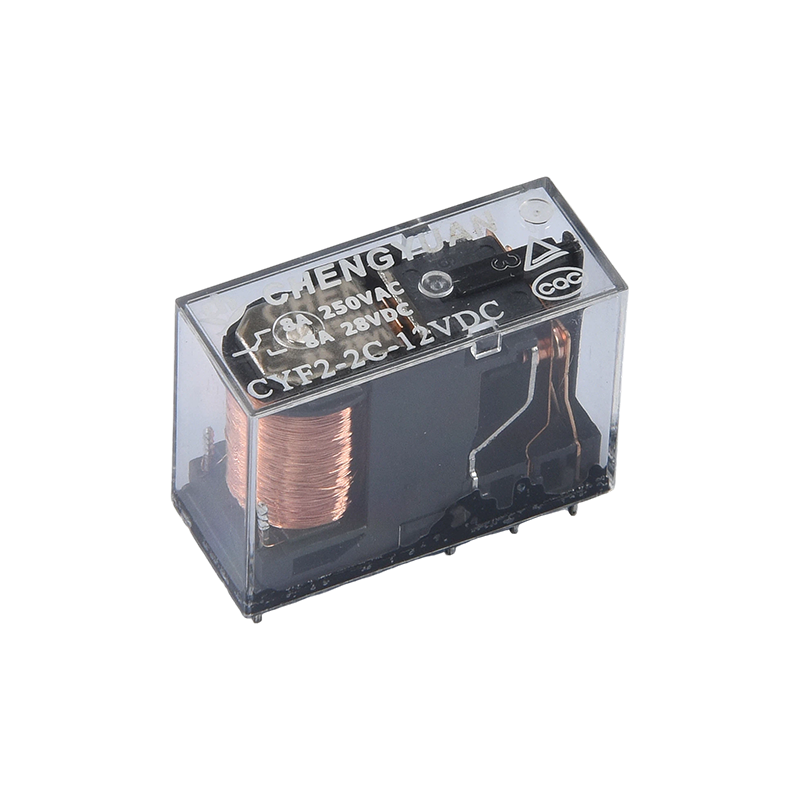

Eigenschaften:
Anpassung an hohe Lasten: 17 Ampere Kontaktschaltkapazität, deckt mehrere Lastspezifikationen ab (2 Sätze mit 5 A/8 A, 1 Satz mit 10 A/12 A/16 A), geeignet für unterschiedliche Stromkreisanforderungen;
DPDT-Struktur: Das zweipolige Double-Throw-Design ermöglicht das gleichzeitige/unabhängige Schalten von zwei Schaltkreissätzen, erweitert die Steuerfunktionen und reduziert die Anzahl der Komponenten.
Hochspannungsfeste Isolierung: 5000 Volt Spannungsfestigkeit zwischen Spule und Kontakten, hervorragende Isolationsleistung, reduziert das Risiko eines Stromkreisausfalls;
Breite Spannungskompatibilität: Spulenspannungsbereich von 3 VDC bis 48 VDC, direkt kompatibel mit verschiedenen Steuerkreisen, ohne dass zusätzliche Spannungsumwandlungskomponenten erforderlich sind;
Kompakte Installation: Kleine Größe, 8-Pin-Struktur, geeignet für PCB-Layouts mit hoher Dichte, wodurch interner Geräteraum gespart wird;
Maßgebliche Zertifizierung: Zertifiziert durch TÜV und CQC, erfüllt internationale und nationale Sicherheitsstandards und ist für mehrere regionale Märkte geeignet.
Stable Operation: Reliable switching control based on electromagnetic principles, stable contact resistance, fast response, suitable for continuous operation in low-power environments.
Bequeme Montage: Die reguläre 8-Pin-Struktur erleichtert das automatisierte Löten, verbessert die Produktionseffizienz und reduziert Montagefehler. Anwendbar
Szenarien:
Industrieller Bereich: Signalumschaltung und Leistungssteuerung für industrielle Automatisierungsgeräte, SPS-Steuerungssysteme und elektrische Systeme von Werkzeugmaschinen;
Stromversorgungsschutz: Schaltkreise für unterbrechungsfreie USV-Stromversorgungssysteme, die eine kontinuierliche Stromversorgung gewährleisten;
Haushaltsgeräte: Steuerkreise für große Haushaltsgeräte wie Waschmaschinen, Kühlschränke und Klimaanlagen, die Lastumschaltung und Modusauswahl ermöglichen;
Audiovisuell und Sicherheit: Signalumschaltung für Audiogeräte und Schaltkreissteuerung für Sicherheitsalarmsysteme;
Andere elektronische Geräte: Steuerschaltungen für Fernseher (TVs) und Energieverwaltungsmodule für kleine elektronische Instrumente.
Kontaktdaten
| Typ | CYF2 |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 5A/8A 250VAC |
| Max. Schaltstrom | 8A |
| Max. Schaltspannung | 277VAC |
| Max. Schaltleistung | 2216VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 5000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Lebensdauer (10.800 Operationen/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Lebensdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 14g |
Spulendaten (bei 20 ℃)
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 240 | 12.5 | Ca. 0,72 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ca. 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

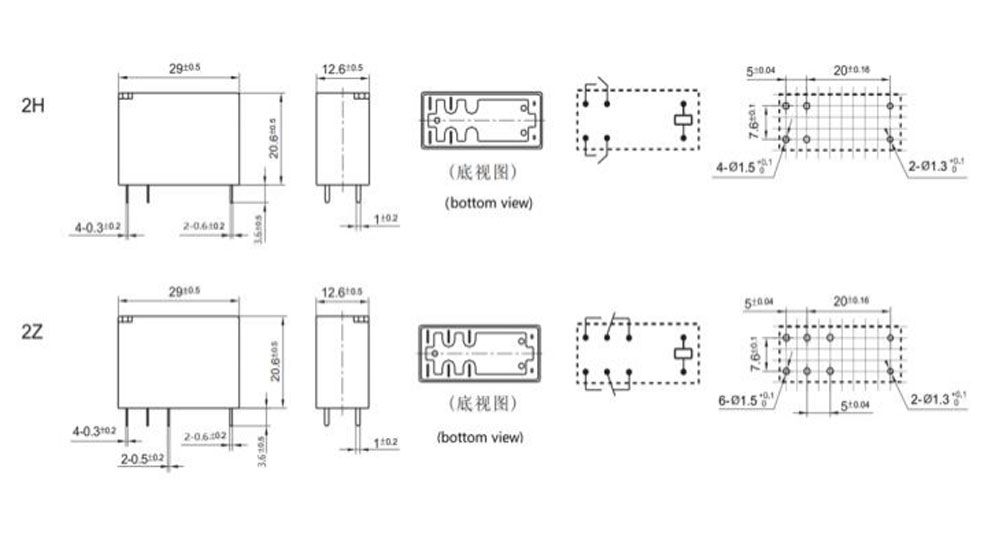

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)

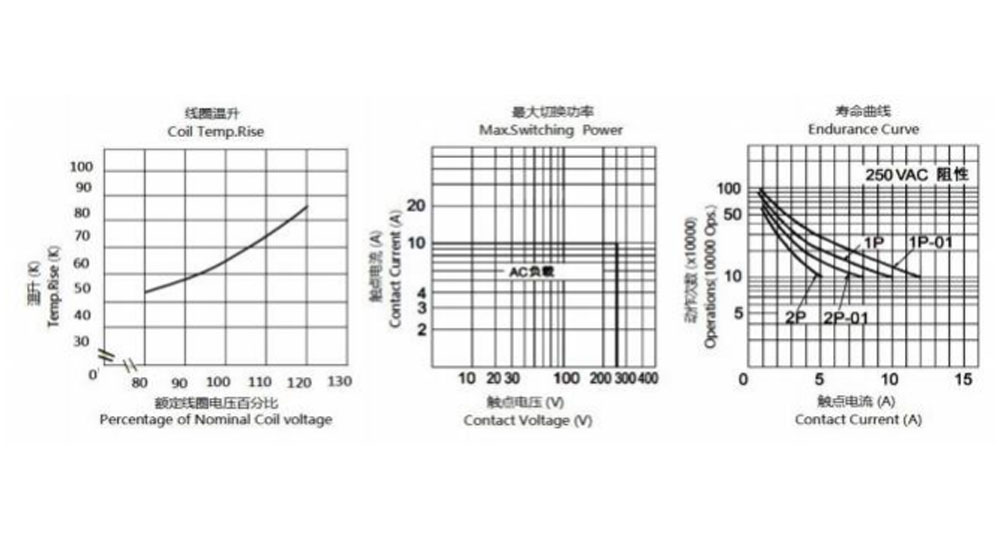

Charakteristische Kurven
Bestellinformationen
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1:Typ:CYF2
2: Seine 8A Nil -5A
3: Anzahl der Pole: 2-2Pole
4: Kontaktvereinbarung: C Fom C ; H Von A ; B Von B
5: Nennspannung: 3,5,6,9,12,18,24,48 VDC
6: Gehäusefarbe: T – Transparent, H – Schwarz, L – Blau
7: Spulenleistung: D-0,72 W L-0,54 W
8: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
9: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in der Umwelt mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Eine Wasserreinigung oder Oberflächenbearbeitung wird nicht empfohlen, nachdem die flussmittelfesten Relais auf der Leiterplatte montiert wurden.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Nutzer in der richtigen Position sein, um eine Auswahl zu treffen
Geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie bitte nach der Installation und Reinigung vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
