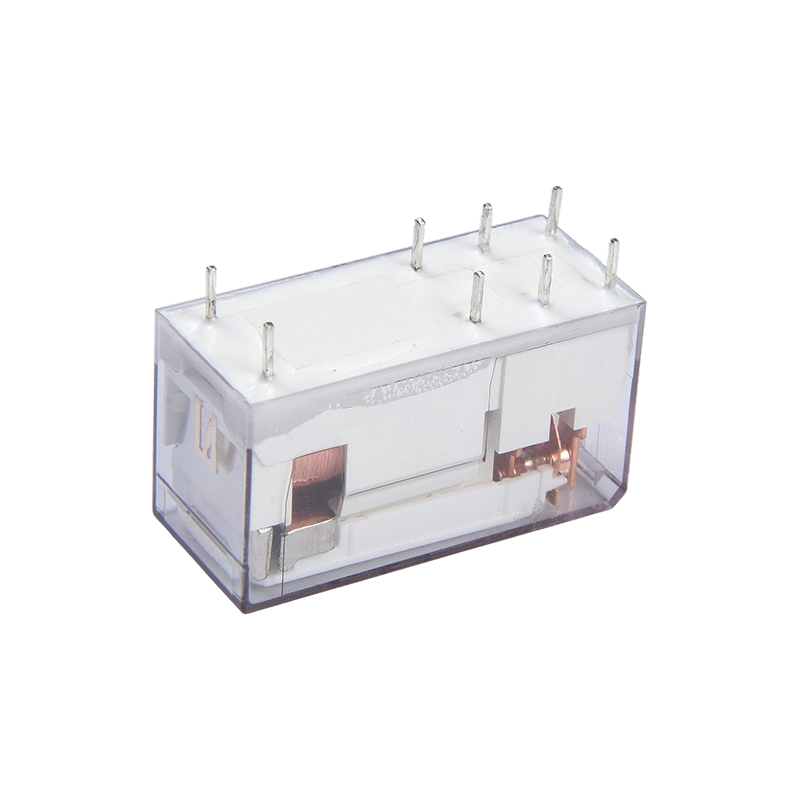

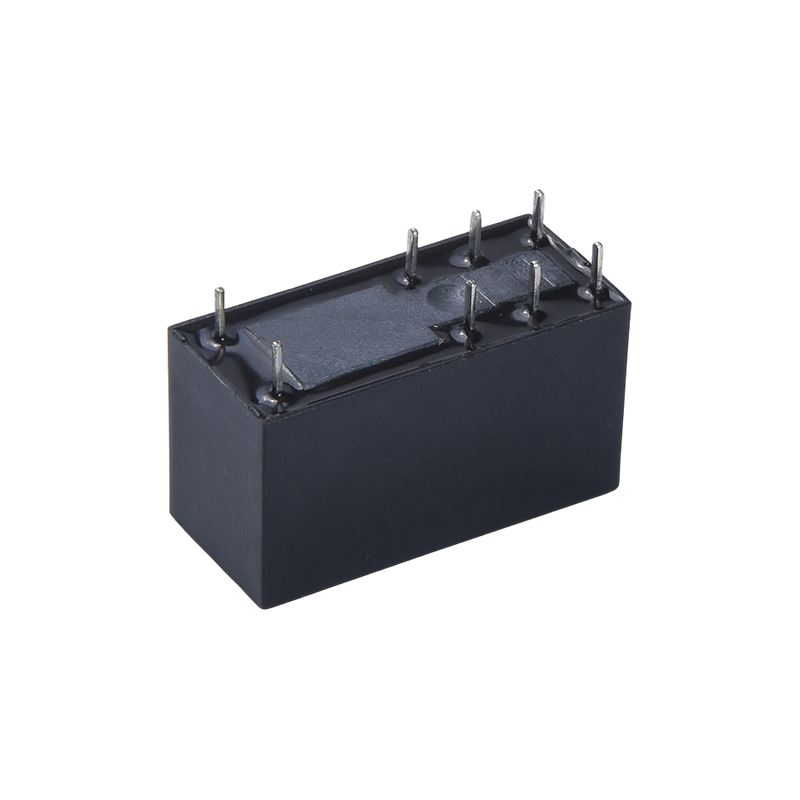

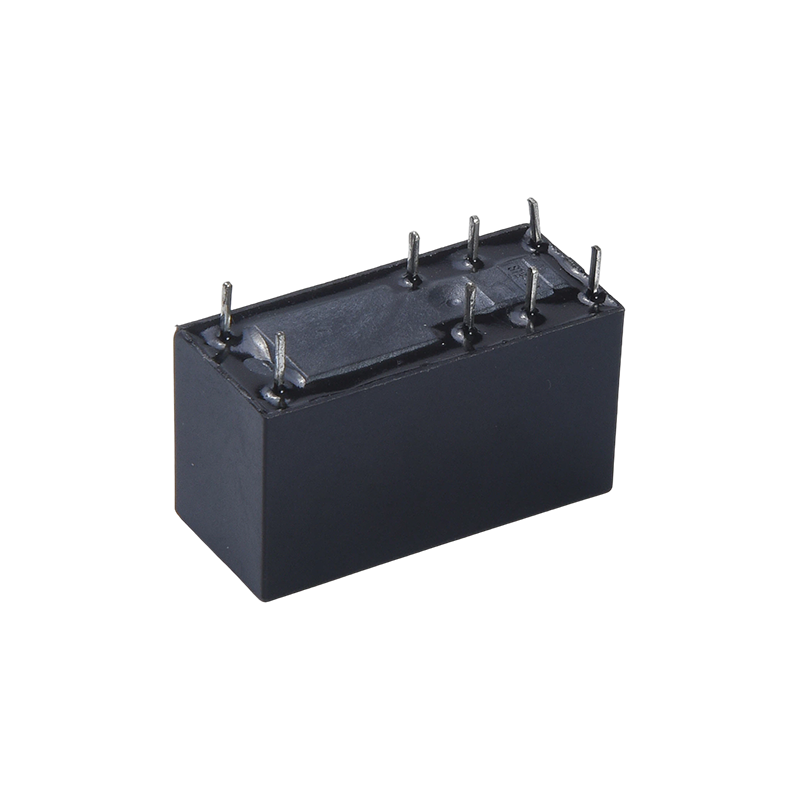

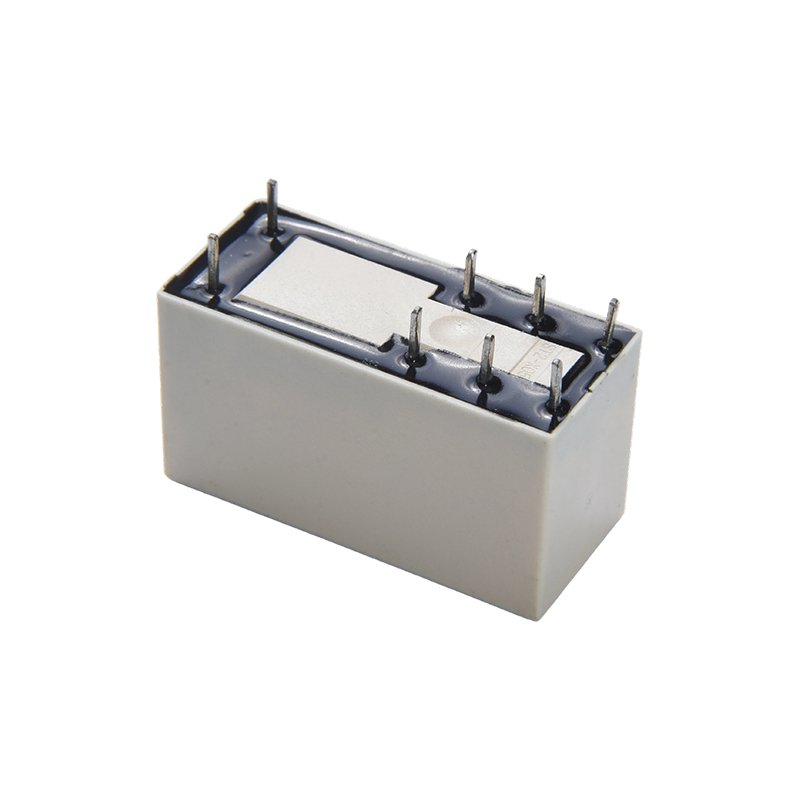

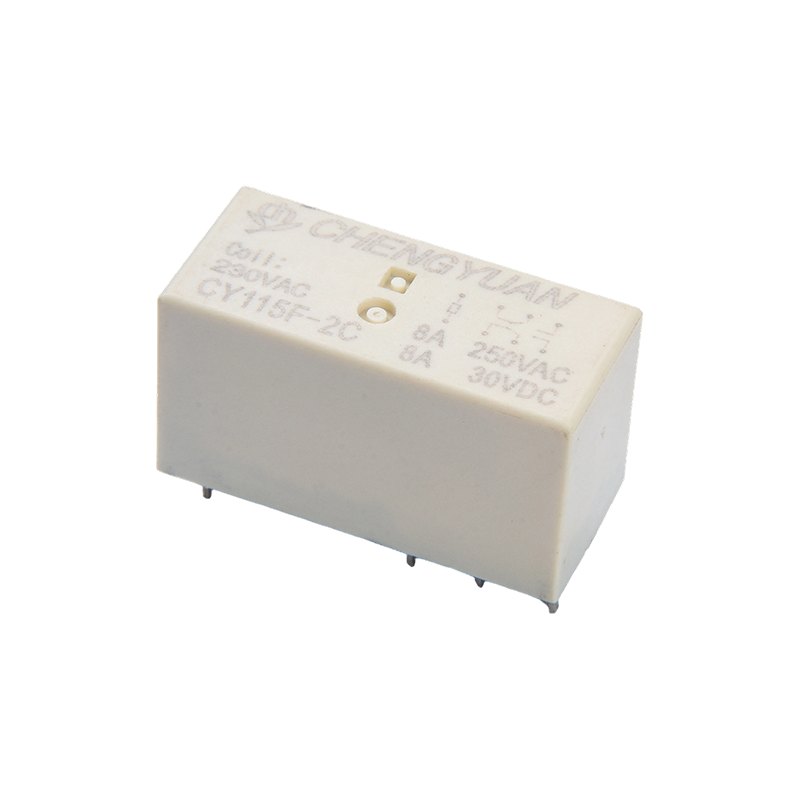

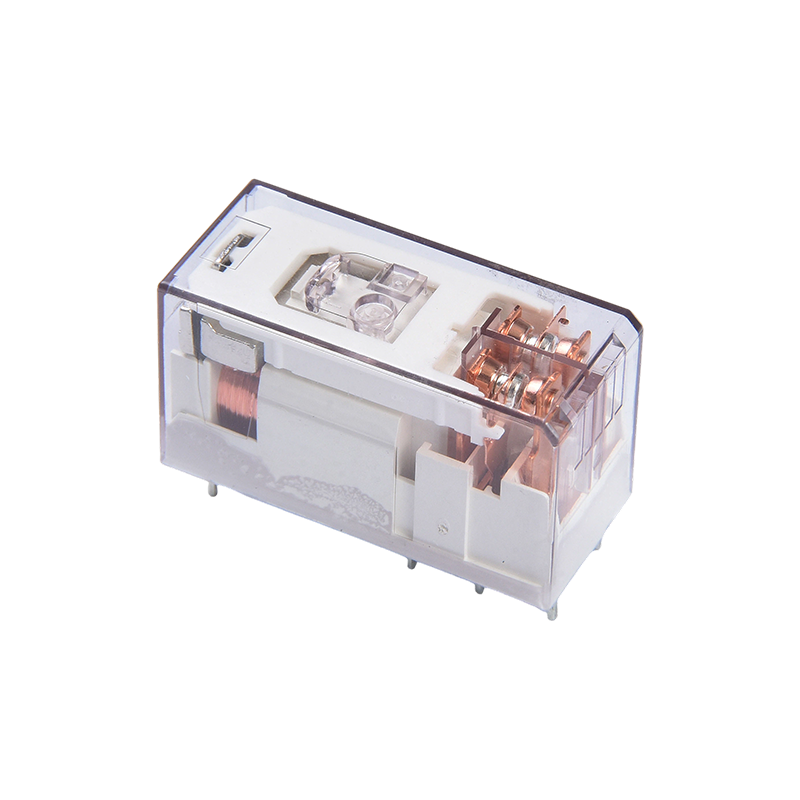

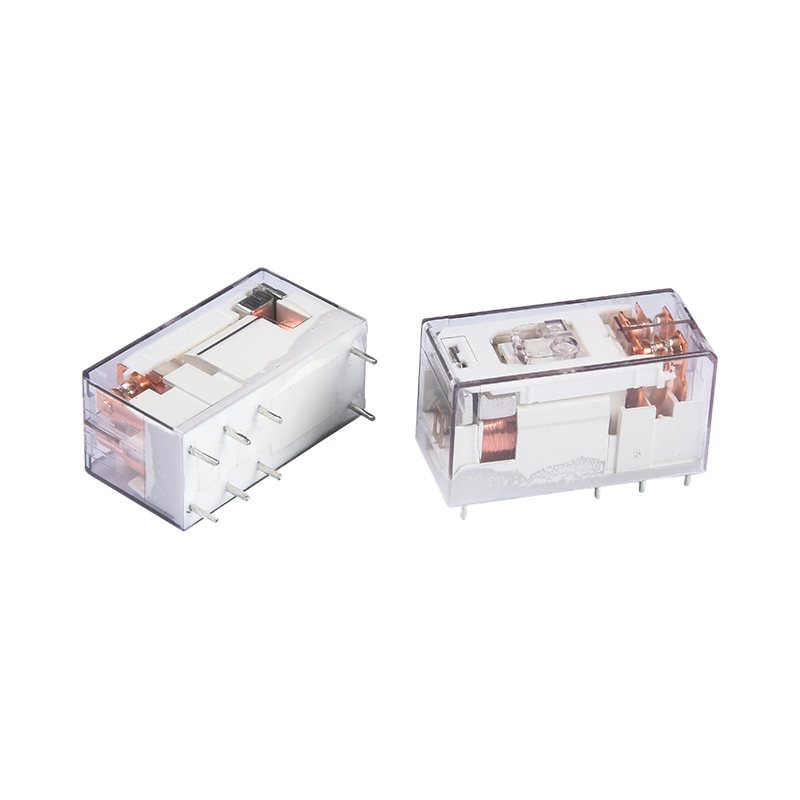

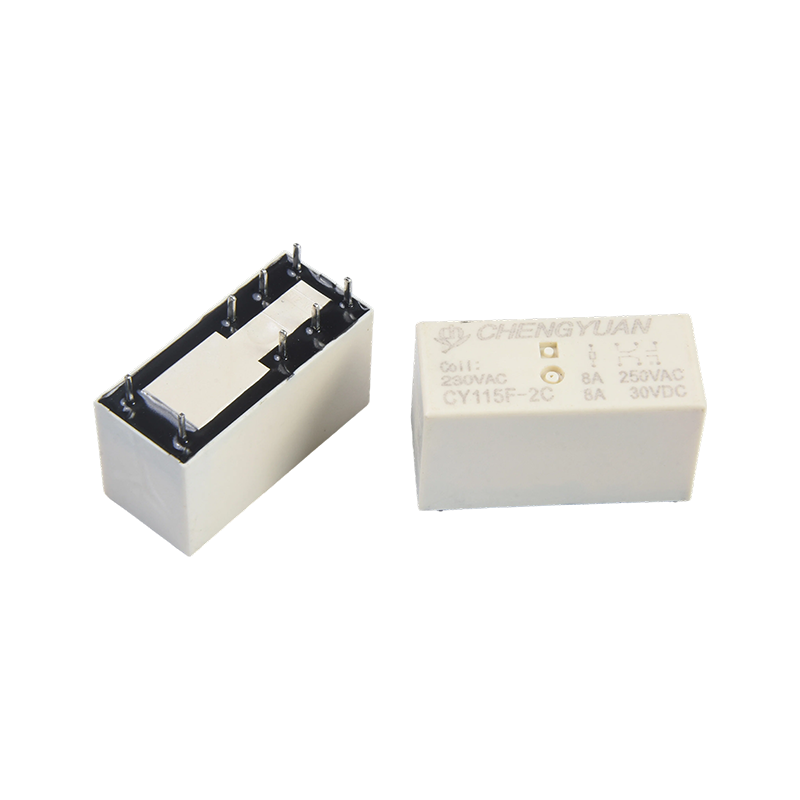

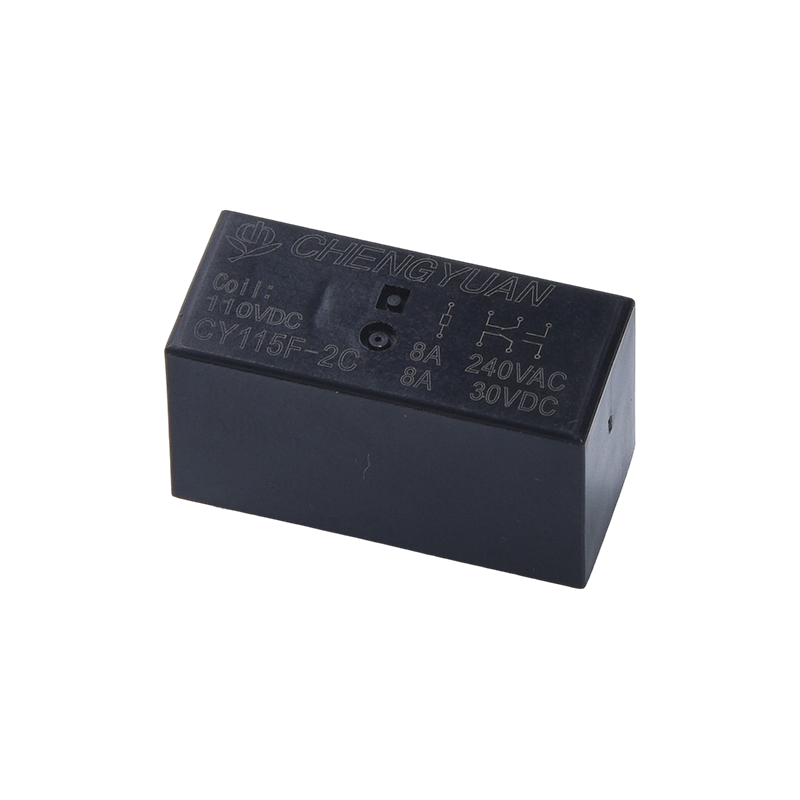

Produktmerkmale:
• Hohe Lastschaltkapazität: Die Kontakte unterstützen eine Stromumschaltung von 8 Ampere, wodurch Hochleistungsschaltkreise effektiv gesteuert und verschiedene Lastanforderungen erfüllt werden.
• Design mit geringem Stromverbrauch: Die Spulenempfindlichkeit beträgt nur 0,4 W, was dazu beiträgt, den Gesamtenergieverbrauch und die Wärmeerzeugung des Geräts zu reduzieren.
• Hohe Spannungsfestigkeit und Isolierung: Die Spannungsfestigkeit zwischen Spule und Kontakten erreicht 5000 Volt, was eine zuverlässige elektrische Isolierung und einen sicheren Betrieb gewährleistet.
• Kompakte Struktur: Die geringe Größe optimiert die Platzausnutzung und eignet sich daher ideal für die dichte Montage auf Leiterplatten.
• Sensible Steuerung: Steuert Hochleistungsschaltkreise mit schwachen Signalen und ermöglicht so die Fernsteuerung und Isolierung in automatisierten Systemen.
Typische Anwendungen:
• Haushaltsgeräte: Wird in Waschmaschinen, Klimaanlagen, Mikrowellenherden und anderen Geräten zur Schaltkreissteuerung von Motoren oder Heizelementen verwendet.
• Industrielle Automatisierung: Geeignet für SPS-Steuerungssysteme, Motor- und Magnetventilantriebe und sorgt für stabiles automatisiertes Schalten.
• Neue Energieausrüstung: Wird in unterbrechungsfreien USV-Stromversorgungen, Energiespeichersystemen und Wechselrichtern als zuverlässiger automatischer Schalter eingesetzt.
• Smart Home: Wird zur Steuerung von Klimaanlagen, Fußbodenheizungen, Vorhängen und anderen Systemen für die intelligente Fernverwaltung verwendet.
• Audiovisuelle und Anzeigegeräte: Wird in Audiosystemen, Monitoren und anderen Geräten verwendet, um eine genaue Umschaltung von Signalen und Strom sicherzustellen.
Kontaktdaten
| Typ | CY115F |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last) | 8A 250VAC |
| Max. Schaltstrom | 10A |
| Max. Schaltspannung | 277VAC |
| Max. Schaltleistung | 2500VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms max. (Keine Diode) |
| Release-Zeit | 5 ms max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 5000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Kontaktsätzen: 2.500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10-55Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min. |
| Zerstörerisch | 100 G Min. |
| Ausdauer | Mechanische Lebensdauer (10.800 Operationen/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Lebensdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 13,5 g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 80.00 | 62.5 | Ca. 0,4 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

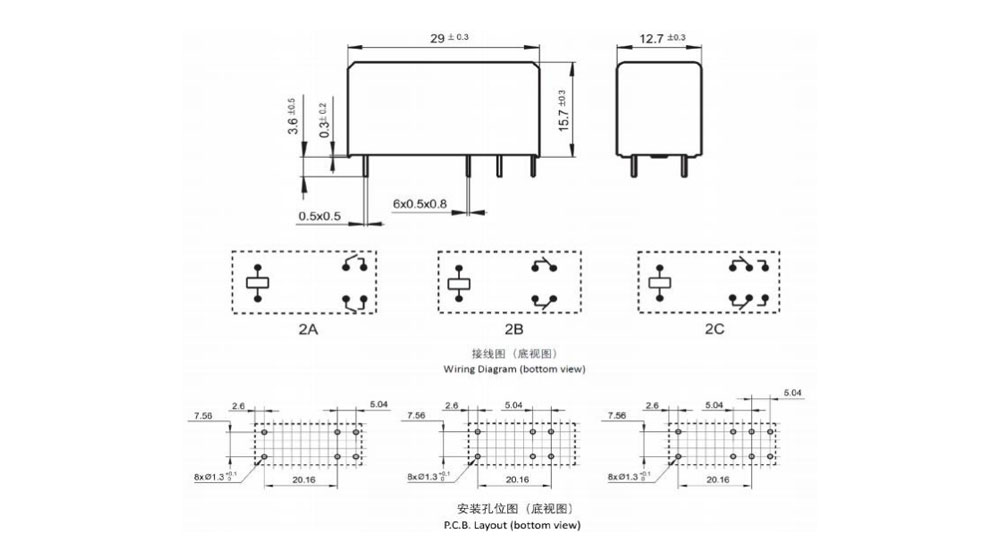

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

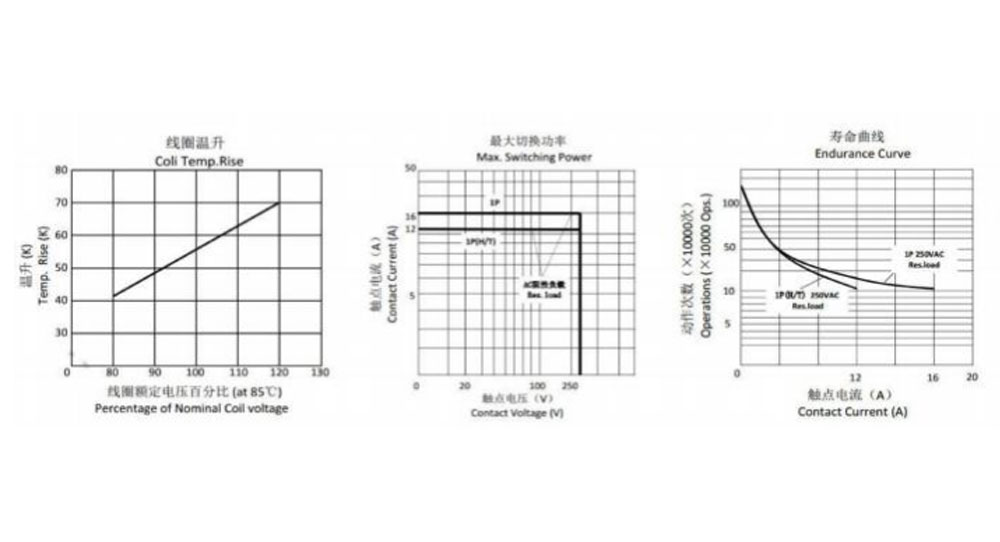

Charakteristische Kurven
Bestellinformationen
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1:Typ:CY115F
2: Anzahl der Pole: 2-2Pole
3: Kontaktvereinbarung: A-Form A ; B-Form B ; C-Form C
4: Nennspannung: 5,6,9,12,18,24,48 VDC
5: Gehäusefarbe: B-Schwarz
6: Spulenleistung: D-0,4 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Eine Wasserreinigung oder Oberflächenbehandlung wird nicht empfohlen, nachdem die flussmittelfesten Relais auf der Leiterplatte montiert wurden.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für alle möglichen Anwendungen bewerten. Somit sollten die Nutzer in der richtigen Position sein, um eine Auswahl zu treffen
geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie bitte nach der Installation und Reinigung vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
