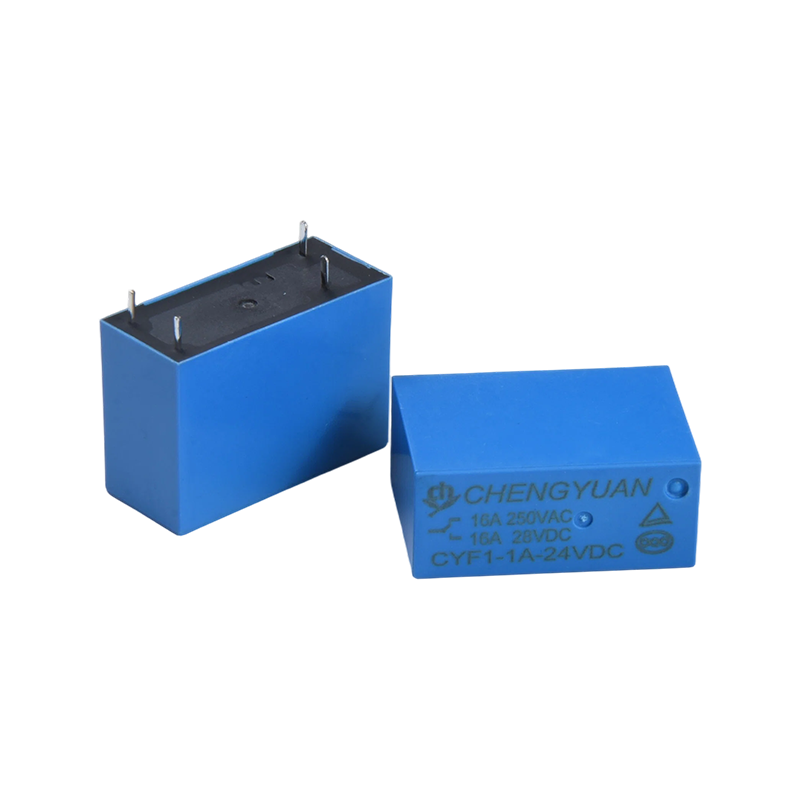

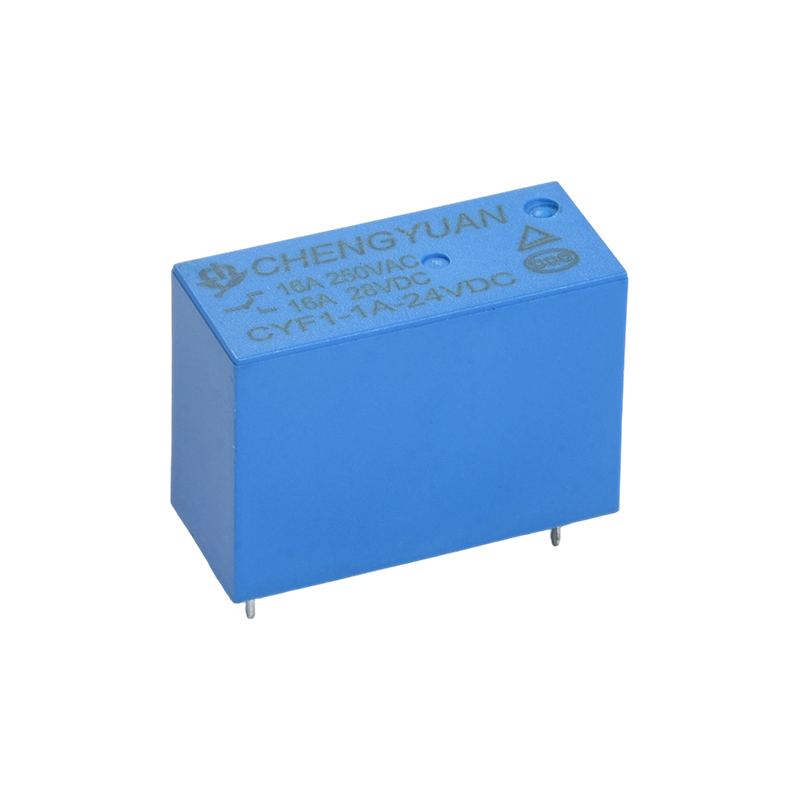

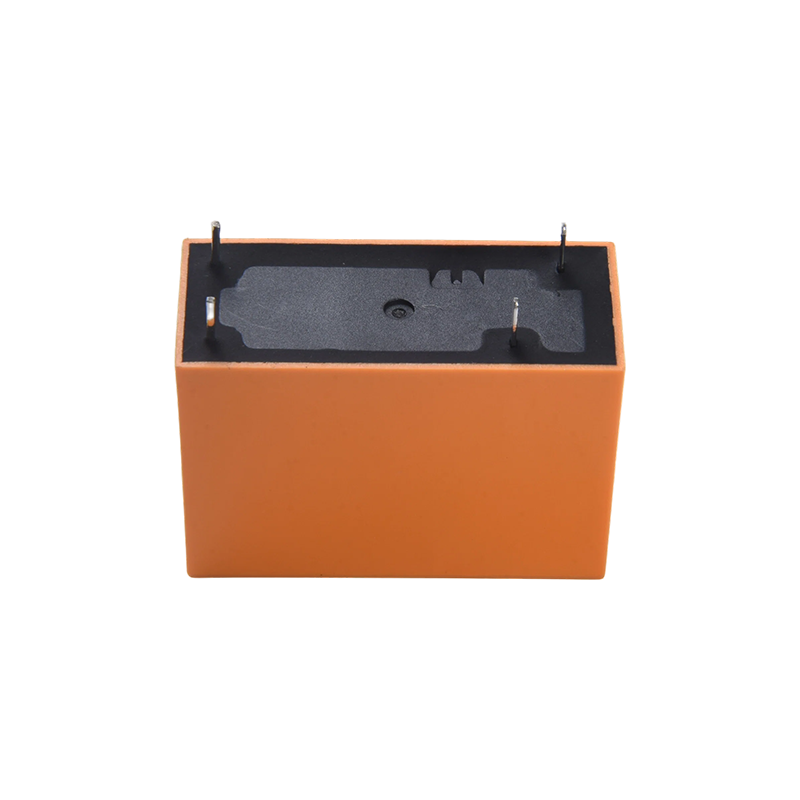

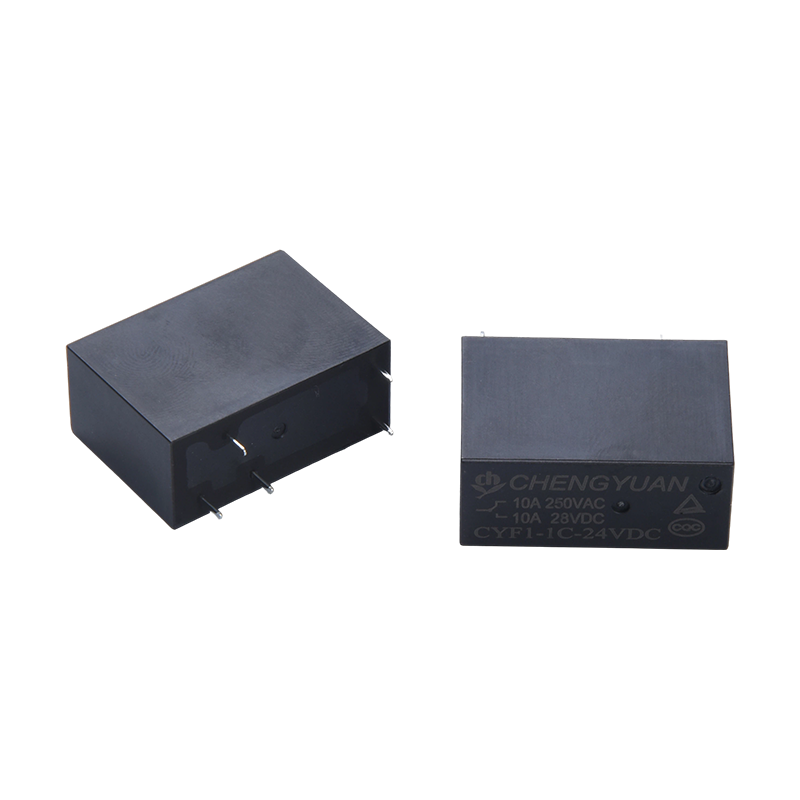

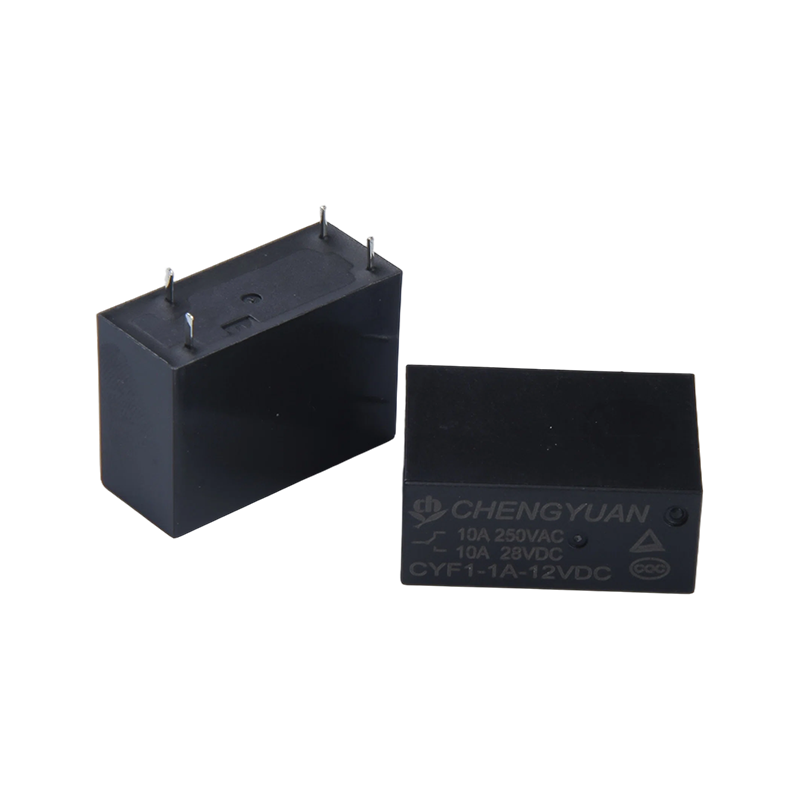

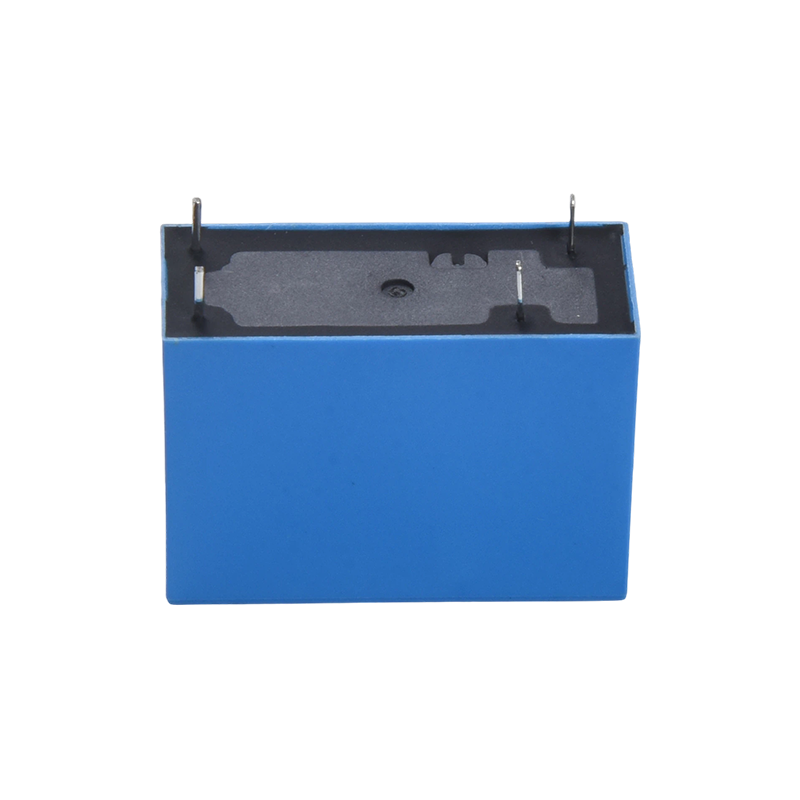

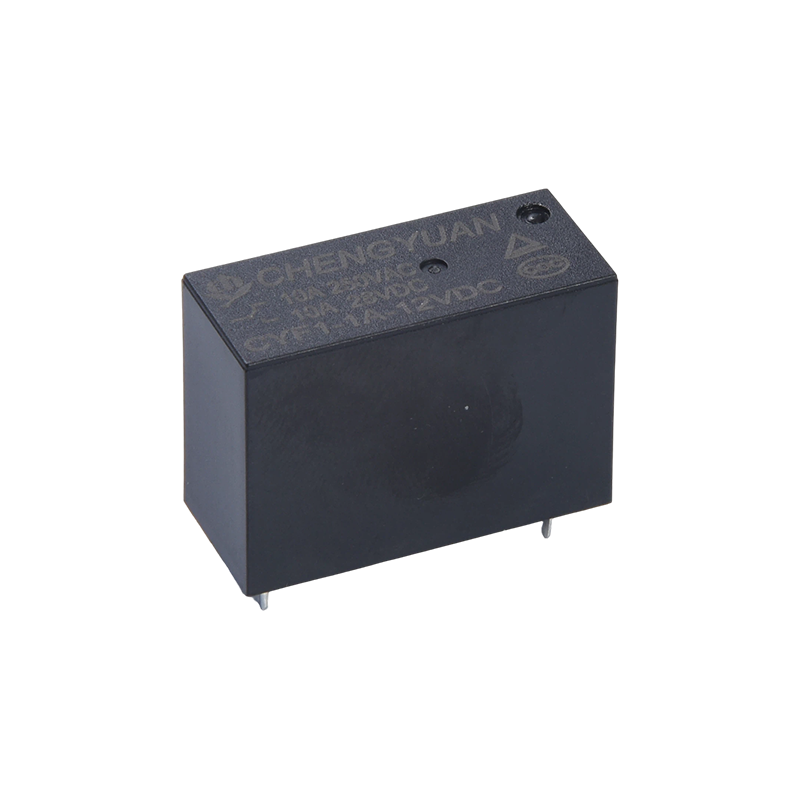

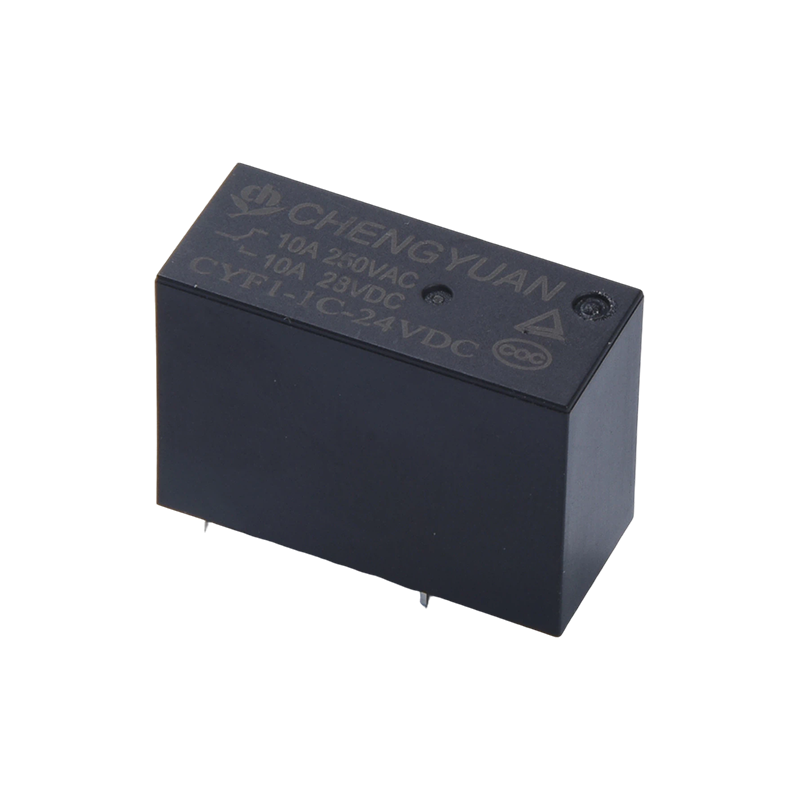

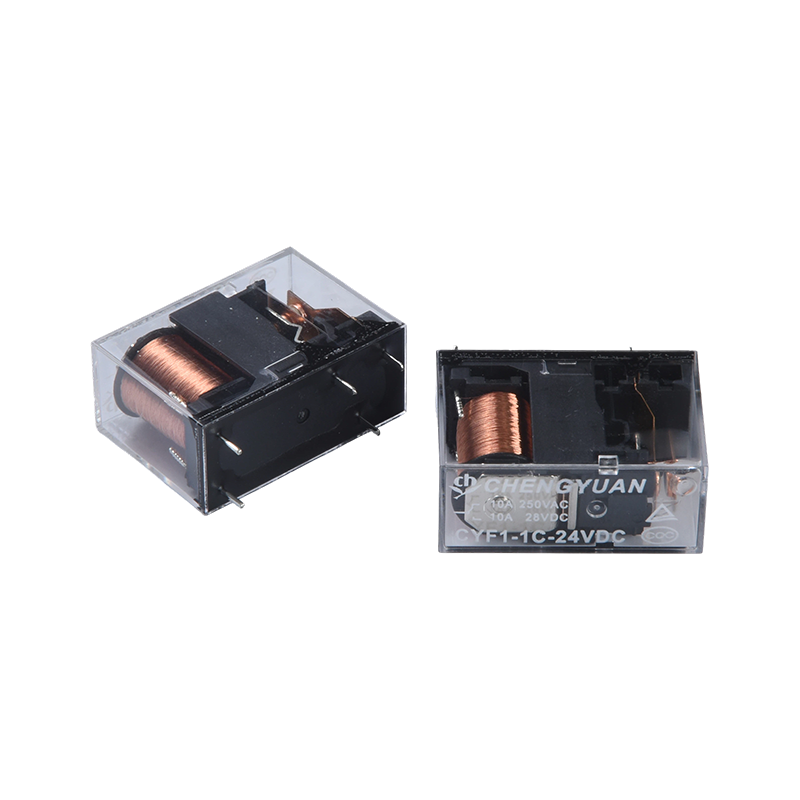

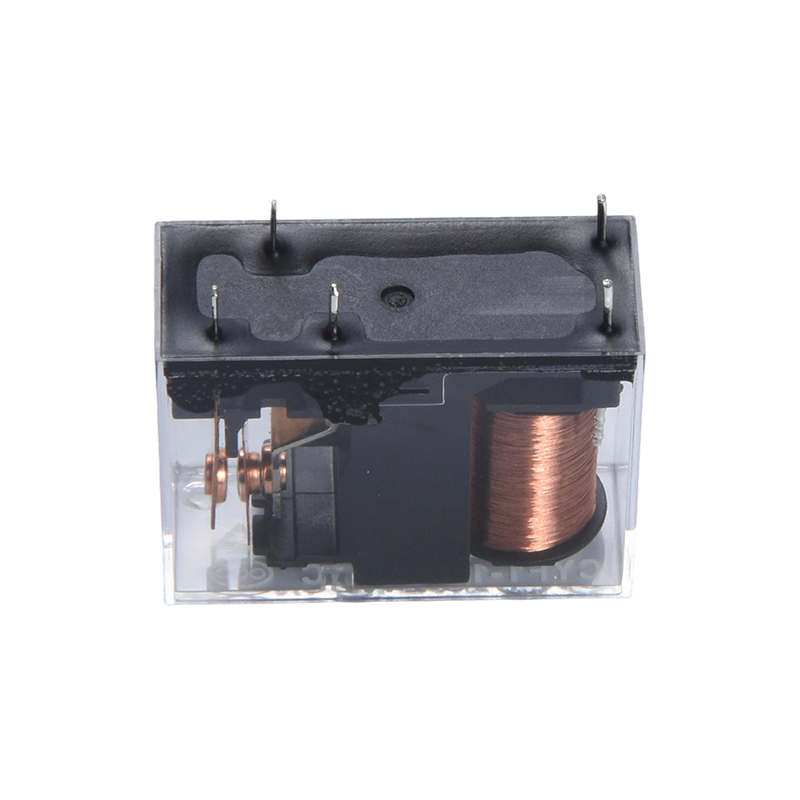

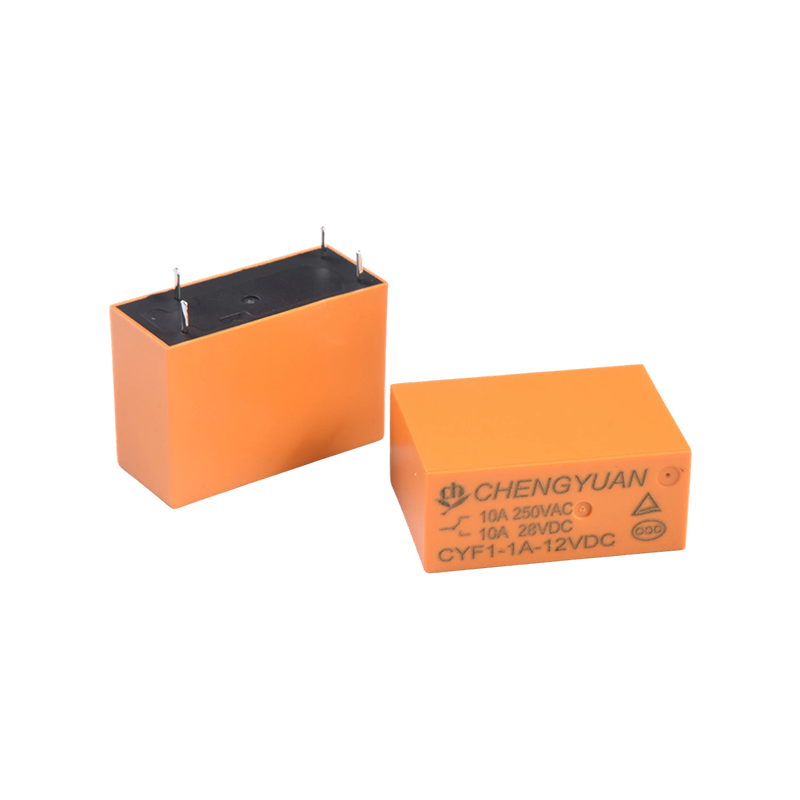

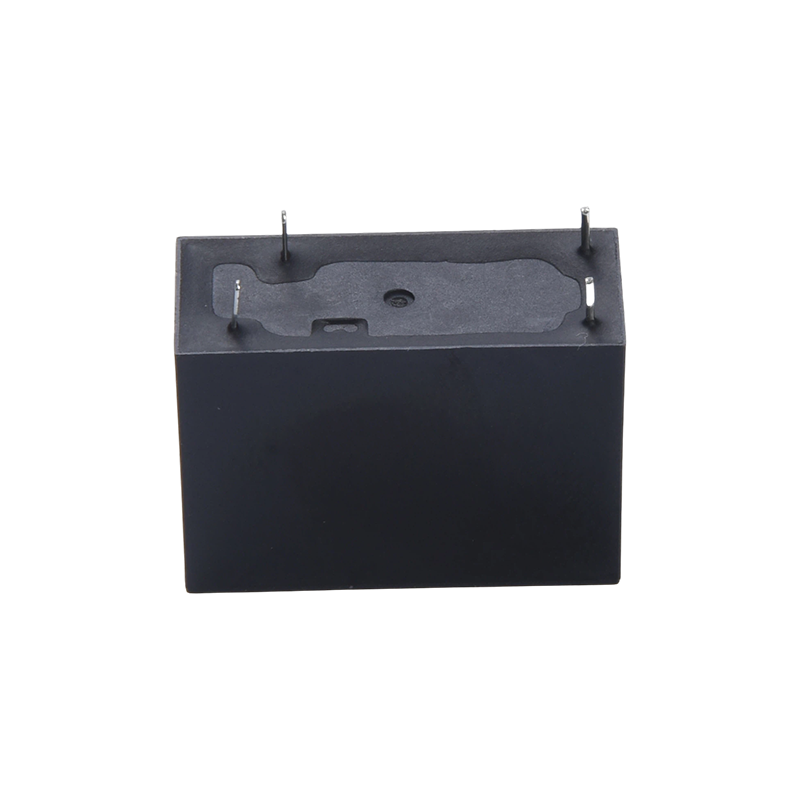

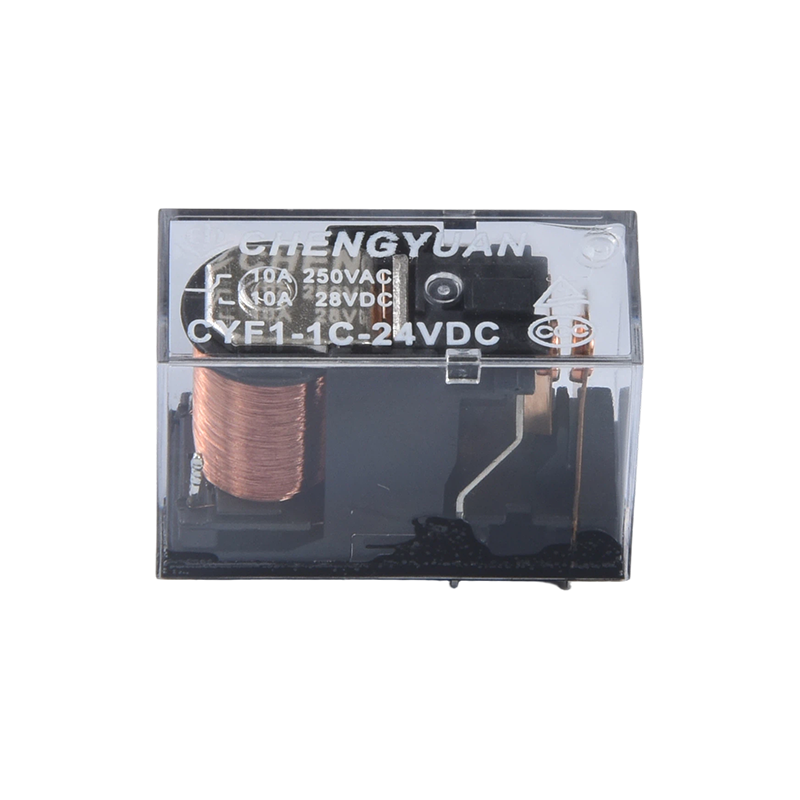

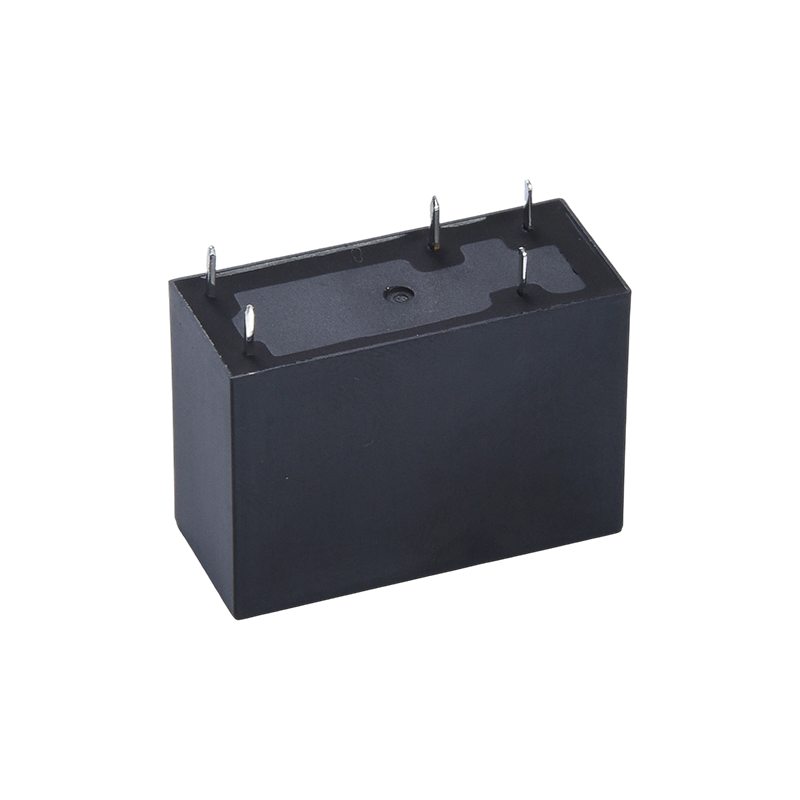

Eigenschaften:
• Ultrahochspannungsfestigkeit: Hält bis zu 5000 Volt stand, bietet eine hervorragende Isolationsleistung, verringert das Risiko eines Stromkreisausfalls und verbessert die Betriebssicherheit der Geräte.
• Flexible Spulenspannung: Unterstützt einen breiten Spulenspannungsbereich von 3 VDC bis 48 VDC und passt sich direkt an verschiedene Spannungsspezifikationen des Steuerkreises an, ohne dass zusätzliche Spannungsumwandlungskomponenten erforderlich sind.
• Kompaktes Strukturdesign: Geringe Größe, geeignet für Leiterplattenmontageszenarien mit hoher Dichte, spart internen Geräteraum und verbessert die Flexibilität beim Schaltungslayout.
• Hohe Lastschaltkapazität: Kontaktschaltkapazität bis zu 17 Ampere, mit Nennlasten von 10 A 250 VAC/28 VDC und 16 A 250 VAC/28 VDC, geeignet für Schaltungsschaltanforderungen mittlerer bis hoher Leistung.
• Doppelte maßgebliche Zertifizierung: Zertifiziert durch TÜV und CQC, entspricht internationalen und nationalen Sicherheitsstandards und erfüllt die Anforderungen von Endproduktanwendungen in mehreren Märkten.
• Bequeme Leiterplattenmontage: Verwendet eine 5-polige Struktur, die das einfache Löten und Befestigen auf Leiterplatten erleichtert, was zu einer hohen Montageeffizienz und Kompatibilität mit automatisierten Produktionsprozessen führt.
• Stabile Schaltleistung: Verwendet eine einpolige Kontaktform (SPST), die eine klare Schaltlogik und einen stabilen Kontaktwiderstand bietet und die Zuverlässigkeit des Ein-/Ausschaltens des Schaltkreises gewährleistet.
Anwendbare Szenarien:
• Haushaltsgeräte: Ein-/Ausschaltsteuerung für leistungsstarke Kleingeräte (z. B. Elektroheizungen, Induktionsherde) und automatische Steuerung von Küchengeräten.
• Industrielle Steuerung: Signalumschaltung und Leistungssteuerung für industrielle Automatisierungsgeräte, kleine SPS-Steuerungsmodule und Motorsteuerungsschaltkreise. • Intelligente Energieausrüstung: Intelligente Verteilerkästen, Stromverteilungsmodule und Hilfssteuerkreise für Ladesäulen, angepasst an Hochspannungs- und Hochlastbedarfsszenarien.
• Sicherheitsausrüstung: Netzteile für Sicherheitsüberwachung und Schaltkreisumschaltung für Zugangskontrollsysteme, die auf eine stabile Leistung angewiesen sind, um den kontinuierlichen Betrieb der Ausrüstung sicherzustellen.
Kontaktdaten
| Typ | CYF1 |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Max. Schaltstrom | 12A | 17A |
| Max. Schaltspannung | 277VAC |
| Max. Schaltleistung | 3324VA | 4709VAC |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 5000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃ ~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 14g |
Spulendaten (bei 20 ℃)
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | (Max.) Betriebsspannung (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 240 | 12.5 | Ca. 0,72 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ca. 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

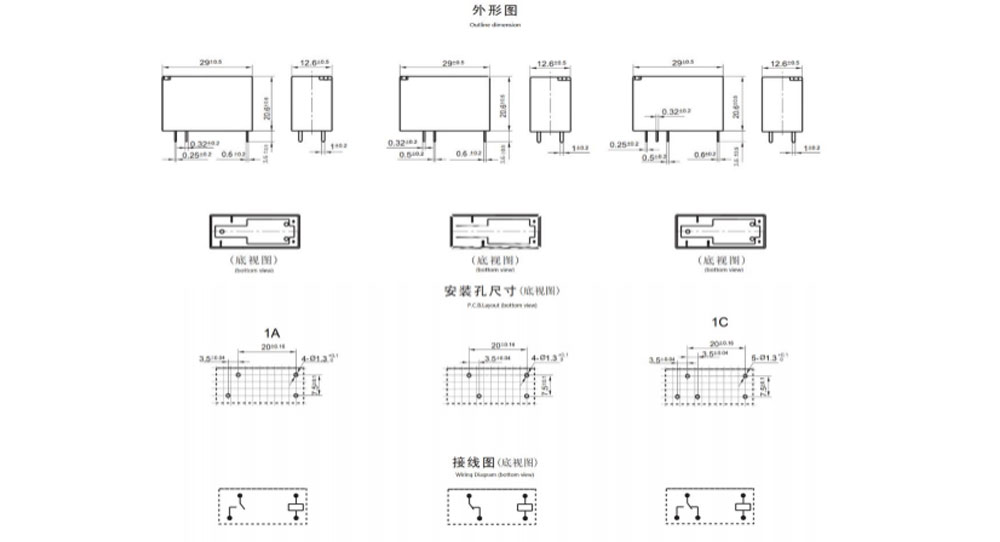

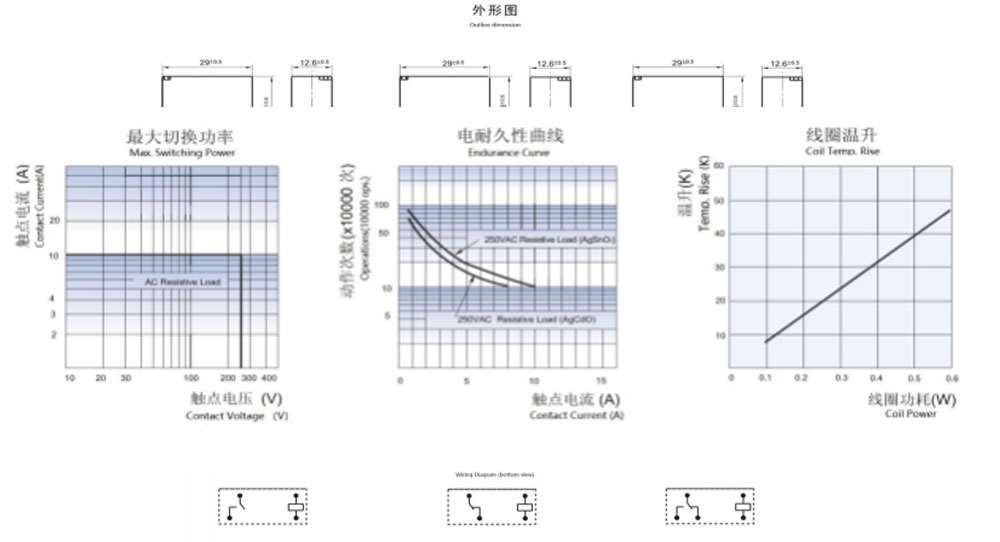

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)
Charakteristische Kurven
Bestellinformationen
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Typ: CYF1
2: Mit H: Hochkontaktlast, 16 A Ohne H: Standardlast, 10 A
3: Anzahl der Pole: 1-1Pole
4: Kontaktvereinbarung: C Fom C ; H Von A ; B Von B
5: Nennspannung: 3,5,6,9, 12, 18,24,48 VDC
6: Gehäusefarbe: T-Transparent, H-Schwarz, L-Blau
7: Spulenleistung: D-0,72 W L-0,54 W
8: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
9: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
