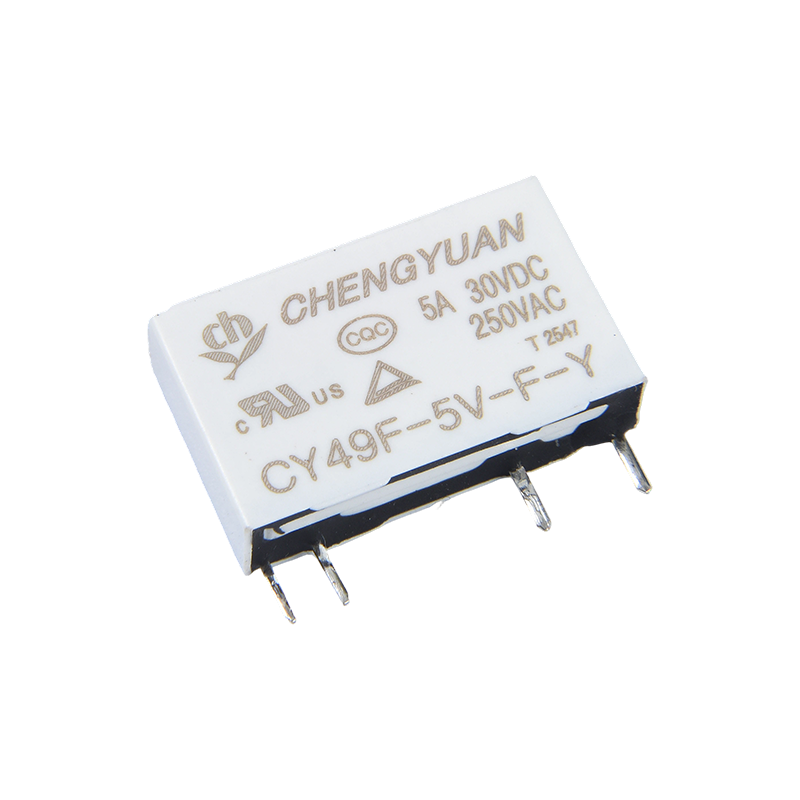

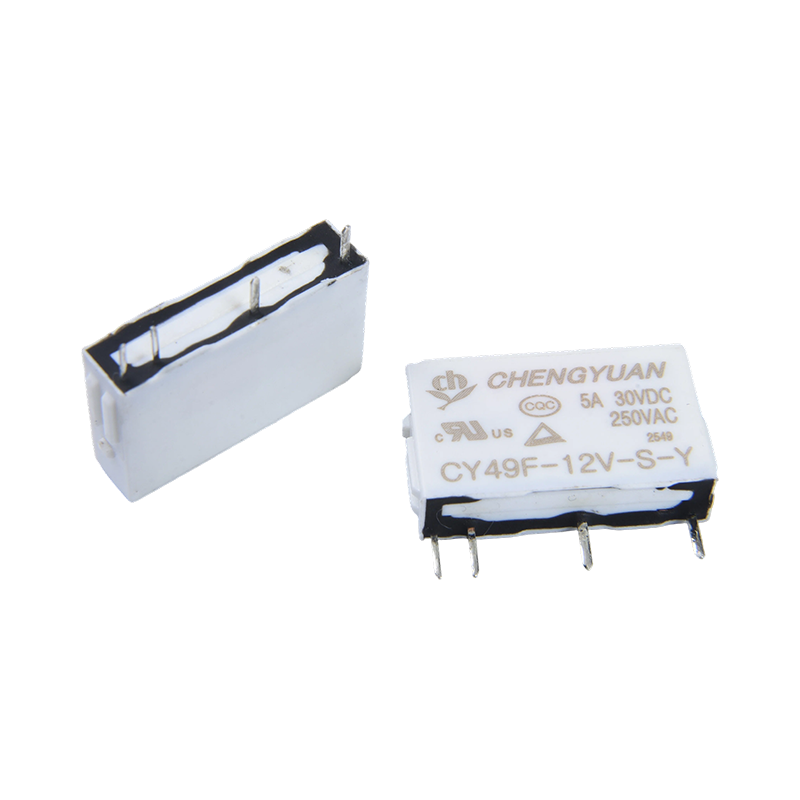

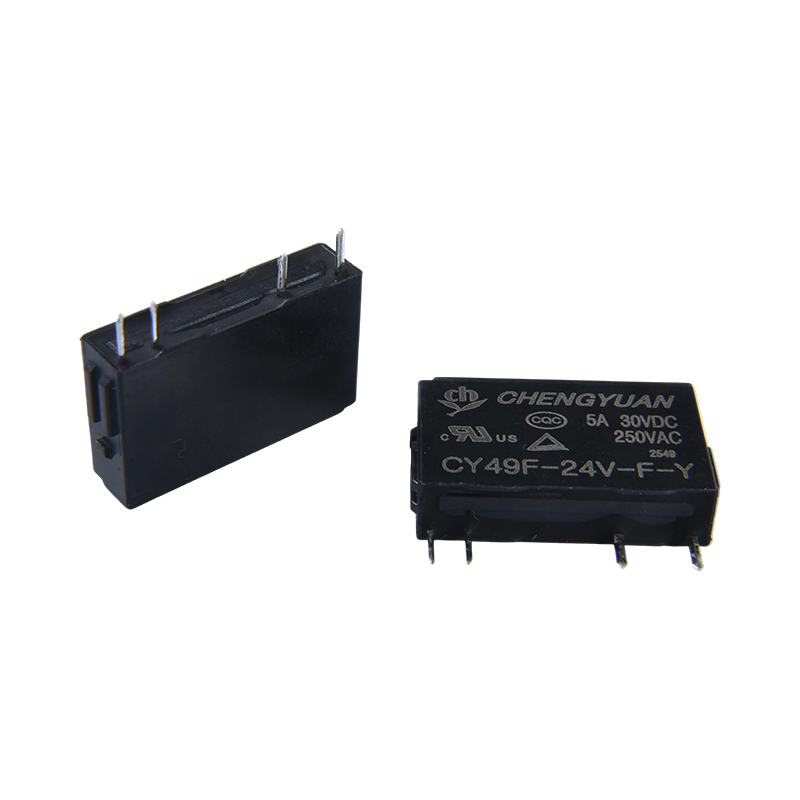

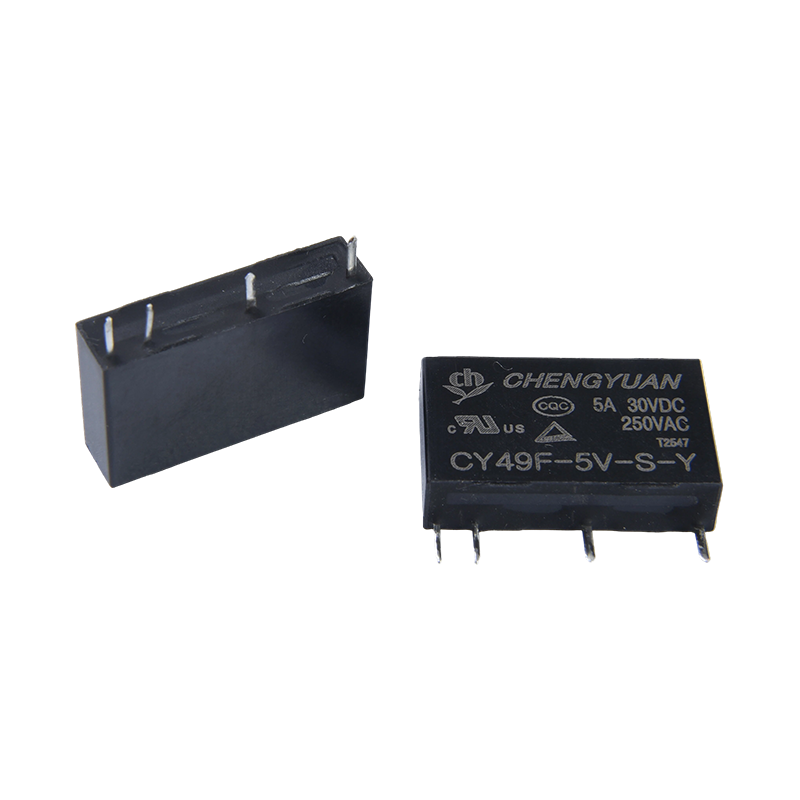

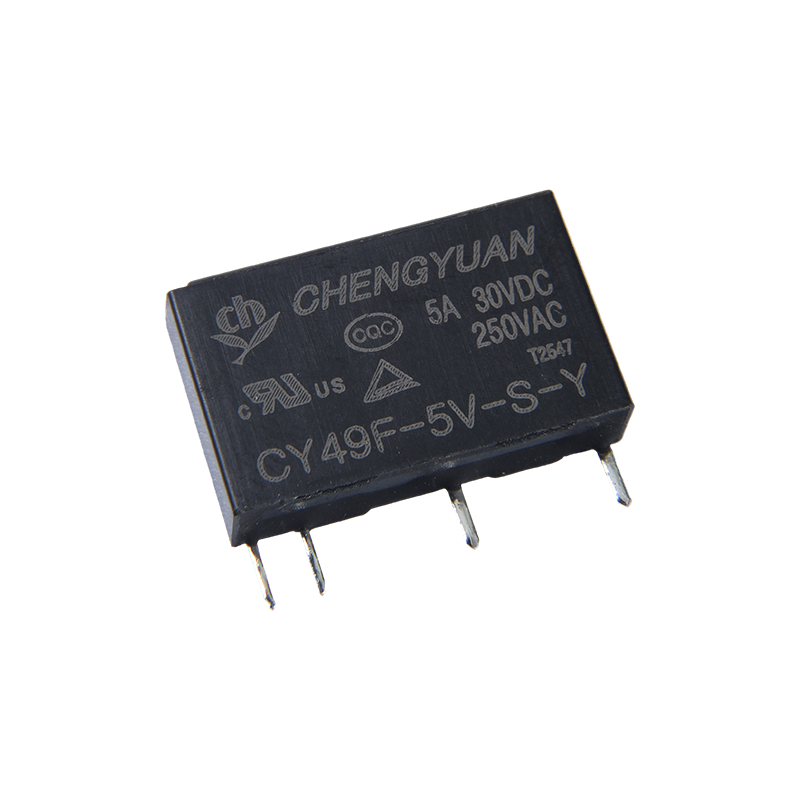

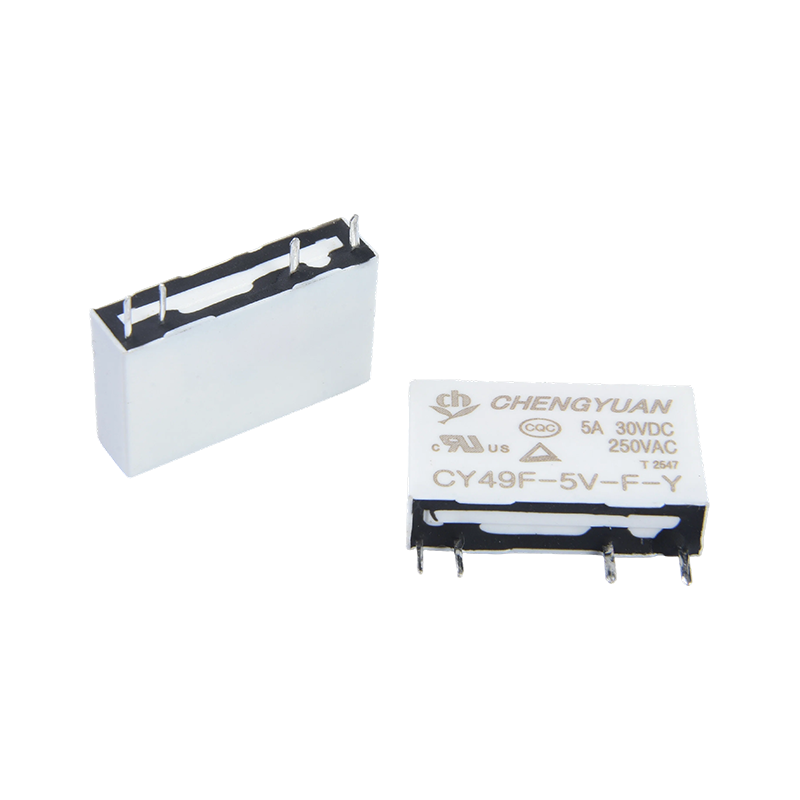

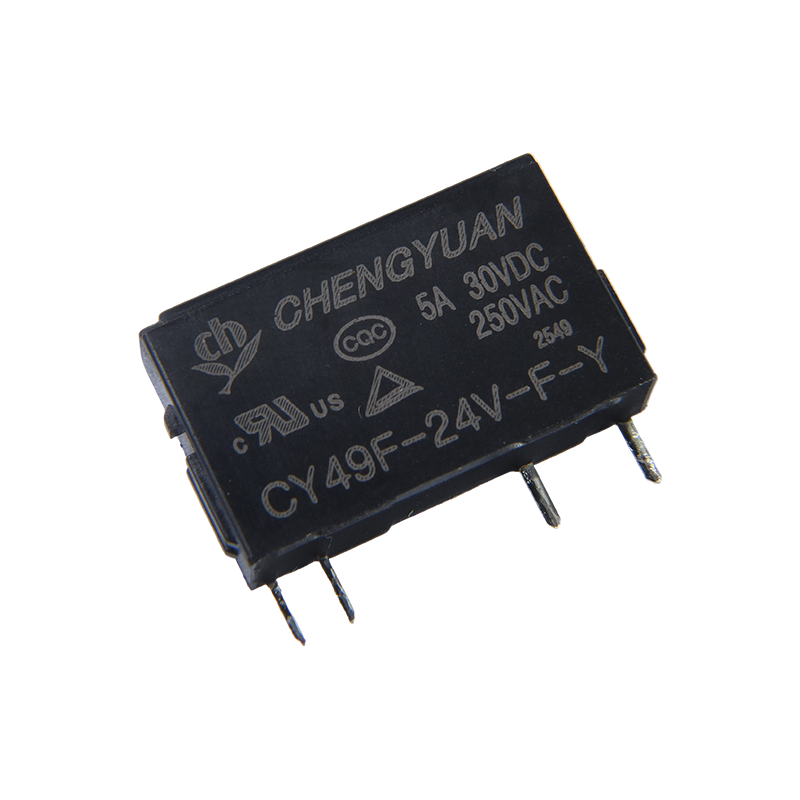

Eigenschaften:
• Belastbarkeit: 5A Kontaktschaltung
• Ultradünn, ultraklein, geeignet für die Montage mit hoher Dichte (5 mm Breite, 12,5 mm Höhe)
• Hält bis zu 3000 V stand
• Hohe Empfindlichkeit, Stromverbrauch von nur 0,12 W
Typische Anwendungen:
Industrielle Automatisierungs- und Steuerschaltkreise: Werden häufig in Kommunikationsgeräten, Netzwerkgeräten, Messgeräten und Aufzugssteuerungssystemen verwendet und erfüllen Schalt-, Sicherheits- oder Überstromschutzfunktionen.
Automobilelektronik und neue Energiefelder: Wird in Fahrzeuggeräten, neuen Energiemanagementsystemen usw. eingesetzt und erfüllt die zuverlässigen Schaltanforderungen in Automobilumgebungen.
Medizinische Elektronik und Luft- und Raumfahrt: In medizinischen Geräten, Sicherheitsüberwachung und Luft- und Raumfahrtanwendungen, bei denen eine hohe Stabilität erforderlich ist, sorgt es für die Isolierung und den Schutz von Schaltkreisen.
Kontaktdaten
| Typ | CY49F |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 5A250VAC /30VDC |
| Max. Schaltstrom | 5A |
| Max. Schaltspannung | 270VAC |
| Max. Schaltleistung | 1250VA/150W |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | ≤ 10 ms Max. |
| Release-Zeit | ≤ 5 ms Max. |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 3000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 3g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 24 | 208 | Ca. 0,12 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Ca. 0,18 W |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

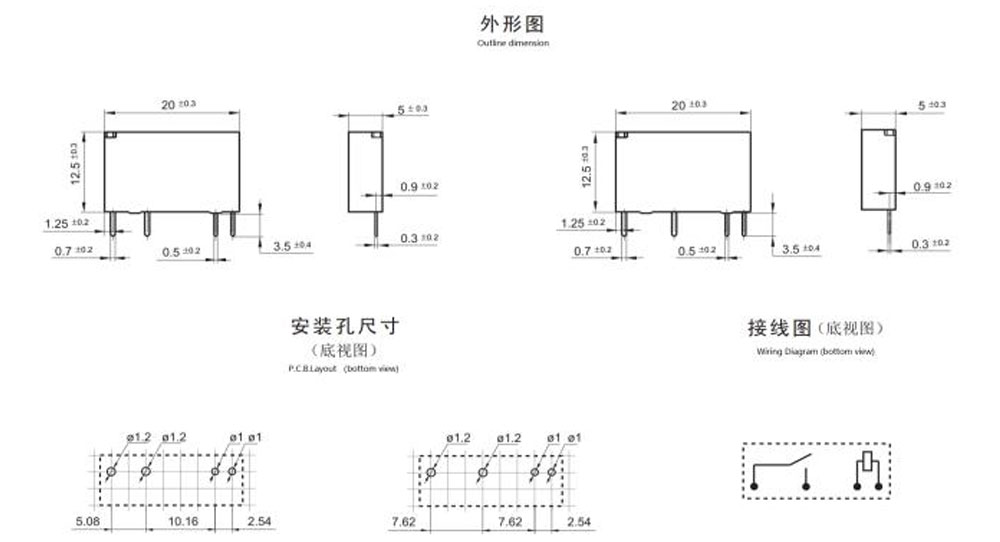

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

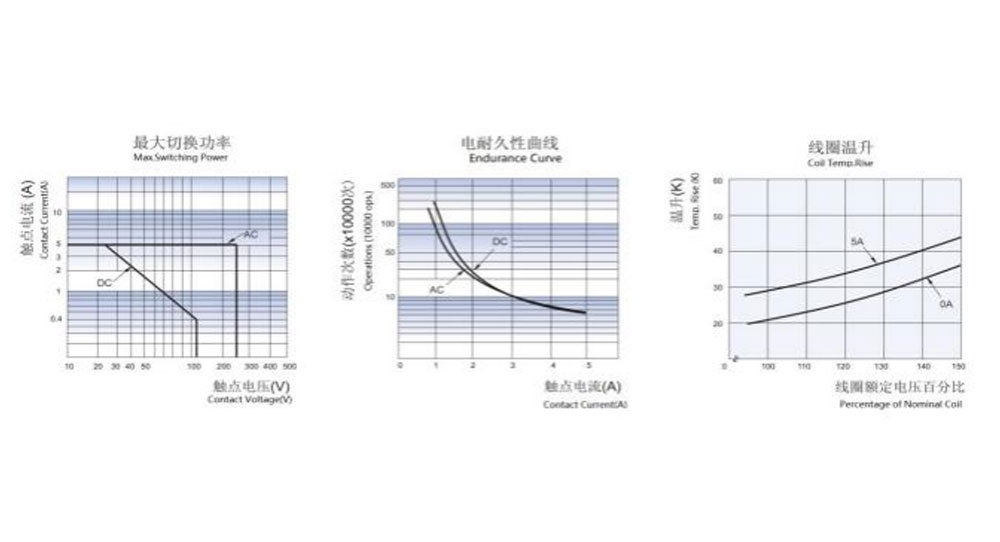

Charakteristische Kurven
Bestellinformationen
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1:Typ:CY49F
2: Nennspannung: 5,6,9,12,18,24 VDC
3: Kontaktstiftabstand: F: 5,08 mm S: 7,62 mm
4: Kontakttyp: Y: Einzelkontakt, E: gegabelter Kontakt
5: Gehäusekategorie: B bezeichnet die Gürtelschnalle. Keine: Nicht haben
6: Gehäusefarbe: H-Schwarz; B-Weiß
7: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in der Umwelt mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Eine Wasserreinigung oder Oberflächenbearbeitung wird nicht empfohlen, nachdem die flussmittelfesten Relais auf der Leiterplatte montiert wurden.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Nutzer in der richtigen Position sein, um eine Auswahl zu treffen
Geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie bitte nach der Installation und Reinigung vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
