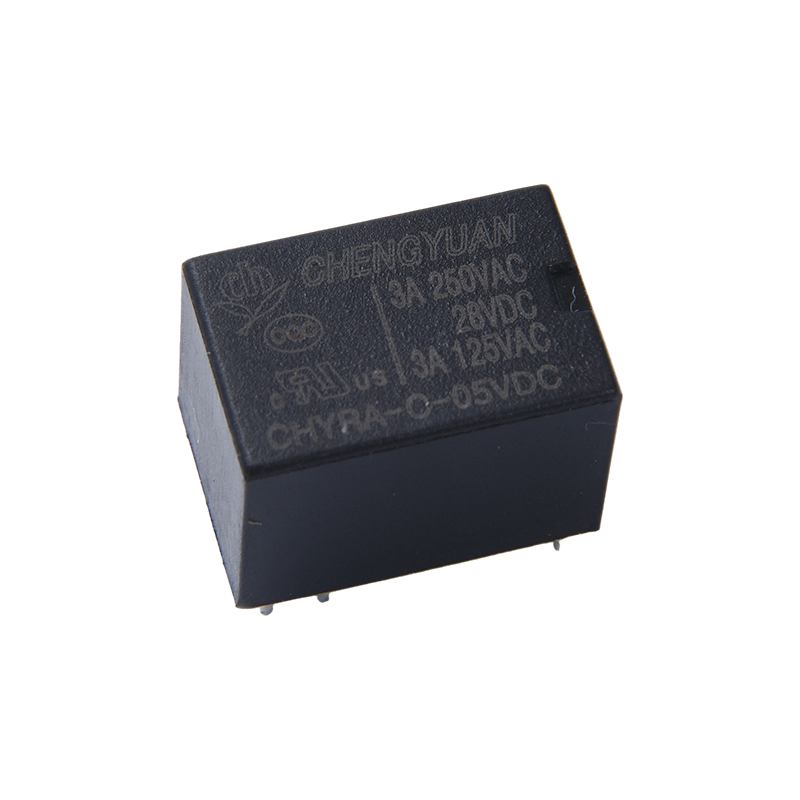

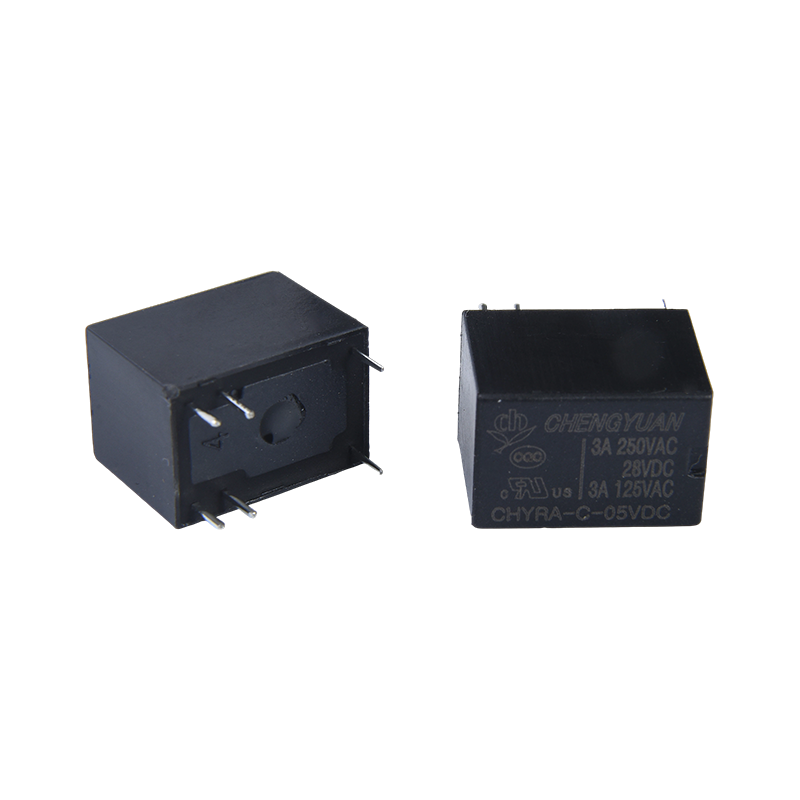

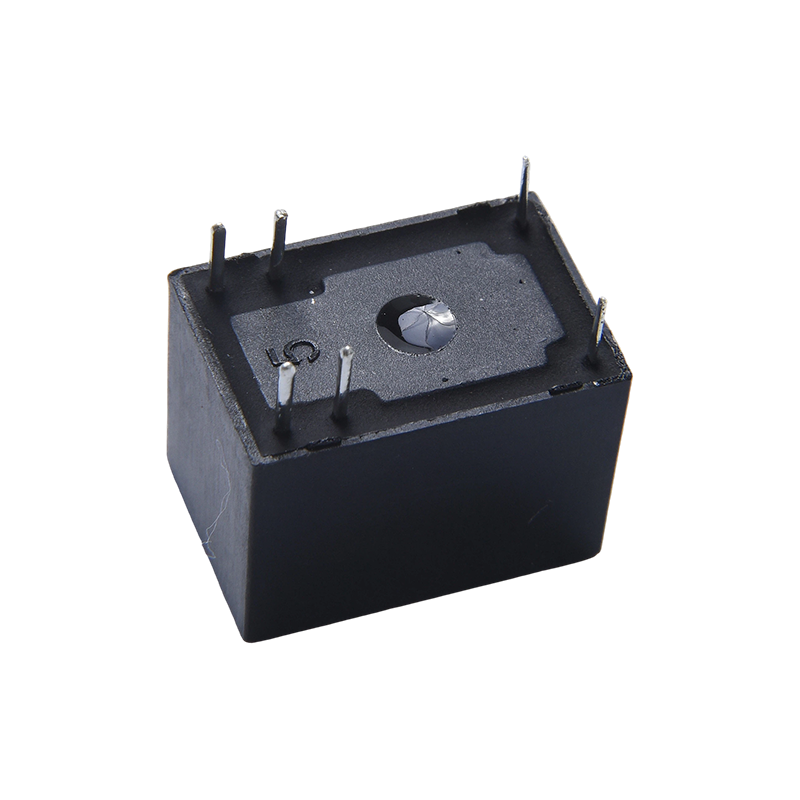

Produktmerkmale:
Hohe Kontaktschaltkapazität: Zusätzlich zur standardmäßigen 3-A-Last unterstützen die Kontakte das Schalten von bis zu 16 Ampere und sind in der Lage, sofort hohe Stromanforderungen in Schaltkreisen zu bewältigen.
Extrem geringer Stromverbrauch: Der Stromverbrauch der Spule beträgt nur 0,2 W, wodurch der Energieverbrauch des Systems erheblich reduziert wird, sodass es für batteriebetriebene Geräte oder Geräte mit geringem Stromverbrauch geeignet ist.
Hohe Spannungsfestigkeit: Die hohe Spannungsfestigkeit gewährleistet eine zuverlässige elektrische Isolierung zwischen Eingangs- und Ausgangskreisen und schützt so nachgeschaltete Steuerkreise.
Kompaktes Design: Die miniaturisierte Struktur optimiert die Raumnutzung und eignet sich für die Montage mit hoher Dichte auf Leiterplatten.
Umfangreiche Zertifizierungsstandards: Zertifiziert durch CQC und UL, Einhaltung internationaler Sicherheitsstandards, Gewährleistung der Produktqualität und -konformität.
Flexible Spulenspannung: Bietet einen breiten Bereich von Spulenspannungen von 3 VDC bis 48 VDC und lässt sich leicht an verschiedene Steuerkreisspannungen anpassen.
Typische Anwendungen:
Industrielle Automatisierung: Wird zur Steuerung von Motoren, Magnetventilen und verschiedenen Automatisierungsinstrumenten verwendet, um eine Signaltrennung und Schaltkreisumschaltung zu erreichen.
Smart Home: Wird in der Beleuchtungssteuerung, der Vorhangmotorsteuerung und anderen Szenarien als Kernkomponente für die Steuerung mit geringem Stromverbrauch eingesetzt.
Sicherheitssysteme: Wird in Zutrittskontroll- und Magnetschloss-Steuereinheiten verwendet, um den Türschlossstatus zu erkennen und das Schalten zu steuern.
Kommunikationsausrüstung: Geeignet für Schalter und andere Kommunikationseinrichtungen, verantwortlich für Signalführung, Schutz und Isolierung.
Schaltkreisschutz: Isoliert hohe Ströme oder hohe Spannungen in Steuerkreisen, um Störungen und Schäden an empfindlichen Komponenten zu verhindern.
| Typ | CHYRA |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 3A/12V0AC |
| Max. Schaltstrom | 3A |
| Max. Schaltspannung | 125VAC |
| Max. Schaltleistung | 360VA |
| Min. Schaltlast | 6V 1A |
Eigenschaften
| Betriebszeit (bei Nennspulenspannung) | 10 ms Max. |
| Release-Zeit | 4 ms Max. |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 500 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 750 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 3,7g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 120 | 25 | Ca. 0,36 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Ca. 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

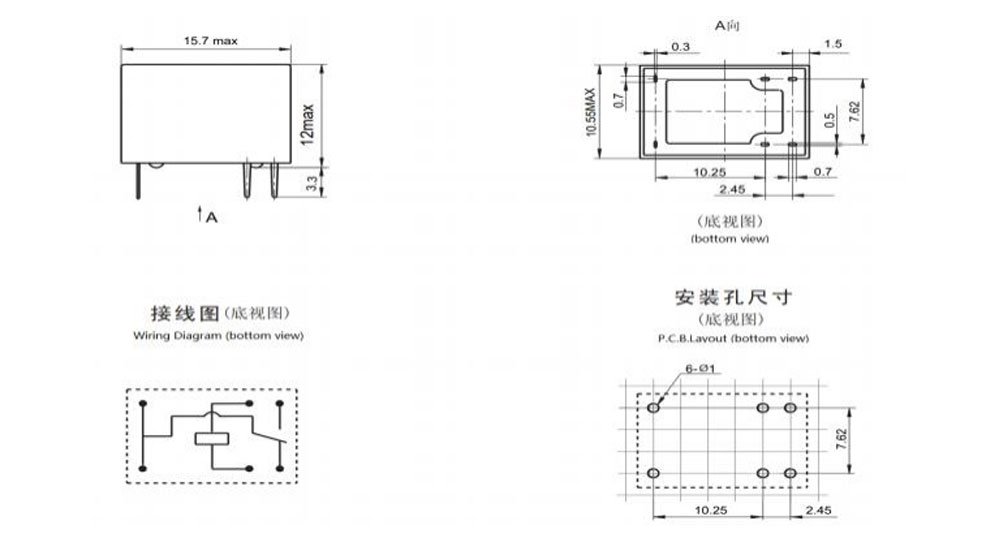

Umrissmaße, Schaltplan, Platinenlayout (Einheit: mm)

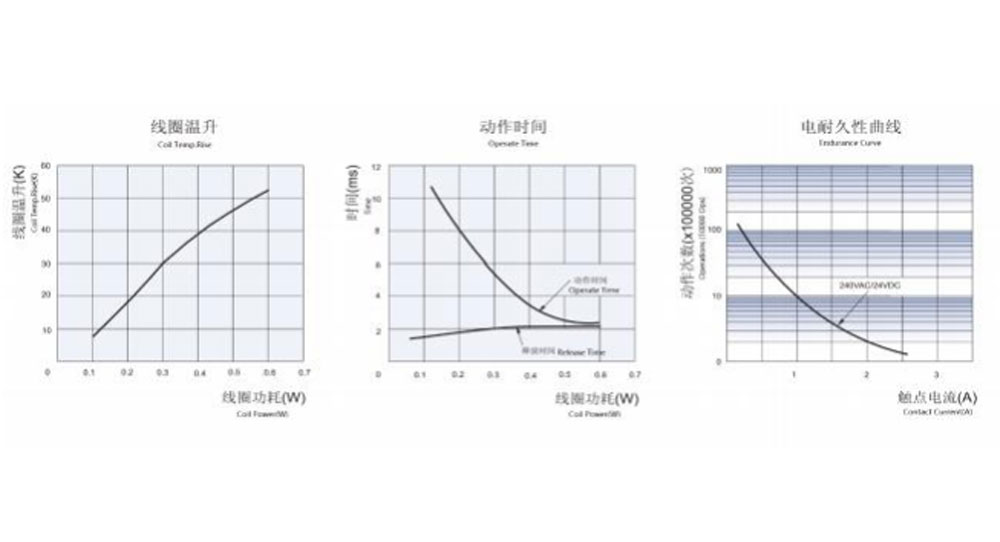

Charakteristische Kurven
Bestellinformationen
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1:Typ:CHYRA
2: Kontaktvereinbarung: C Fom C ; H Von A ; B Von B
3: Nennspannung: 3,5,6,9,12,24 VDC

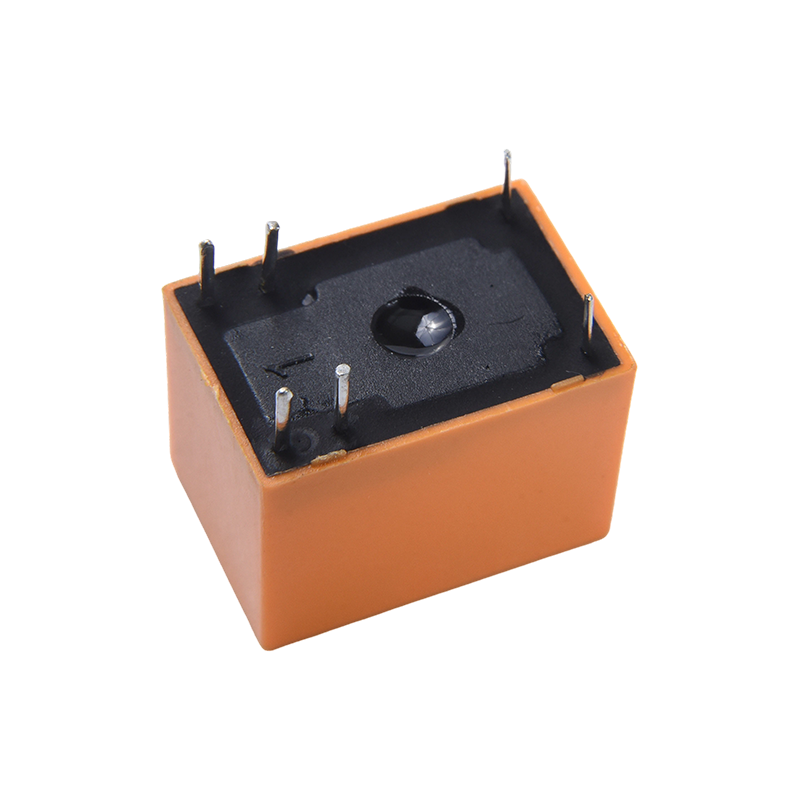

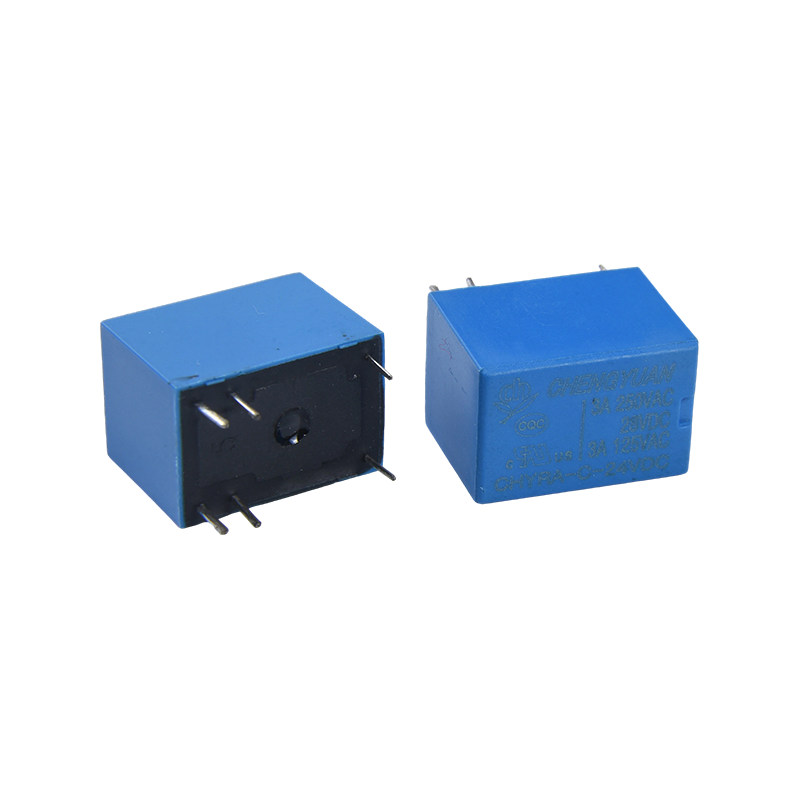

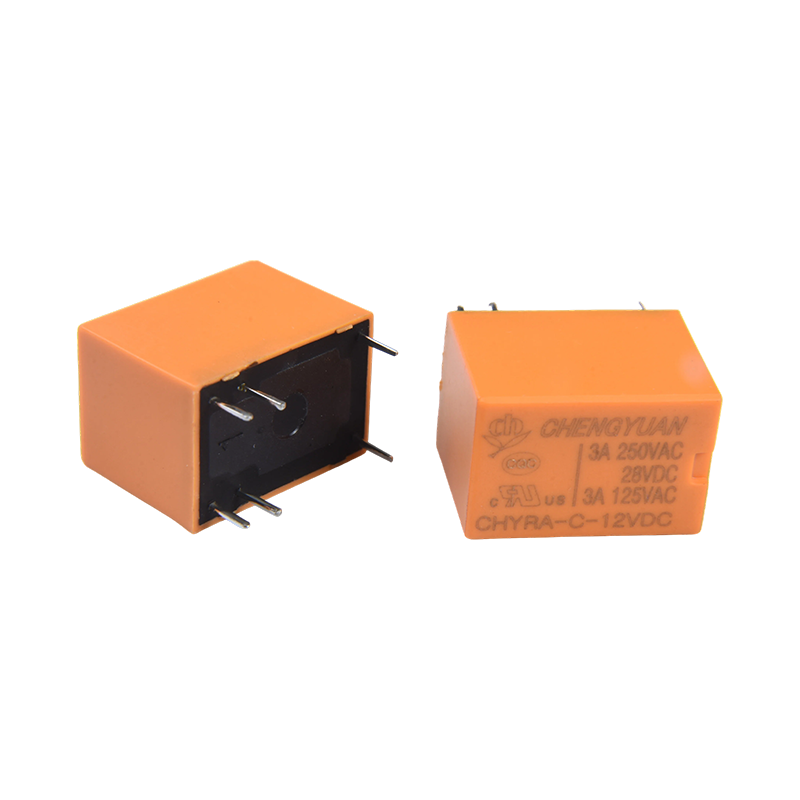

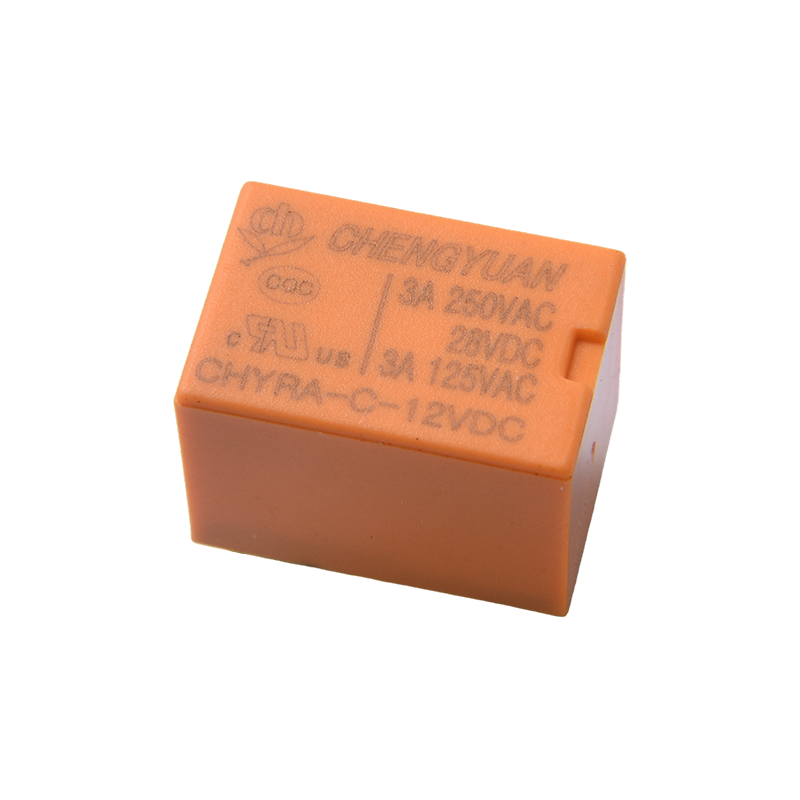

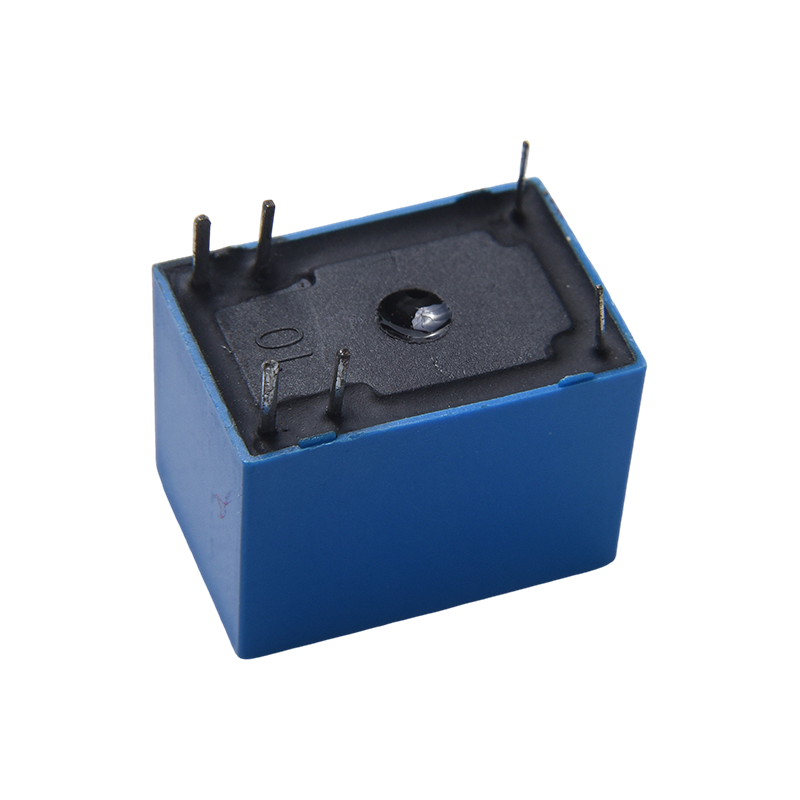

4: Gehäusefarbe: H-Schwarz; L-Blau, Y-Gelb
5: Spulenleistung: D-0,36 W L-0,2 W
6: Schutzkonstruktion: S-Flux-geprüft,
SH-versiegelter Typ, waschbar
7: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in der Umwelt mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Eine Wasserreinigung oder Oberflächenbearbeitung wird nicht empfohlen, nachdem die flussmittelfesten Relais auf der Leiterplatte montiert wurden.
Ein angepasstes Sondersuffix ist nach Prüfung durch CHENGYUAN verfügbar.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Nutzer in der richtigen Position sein, um eine Auswahl zu treffen
geeignetes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie bitte nach der Installation und Reinigung vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
