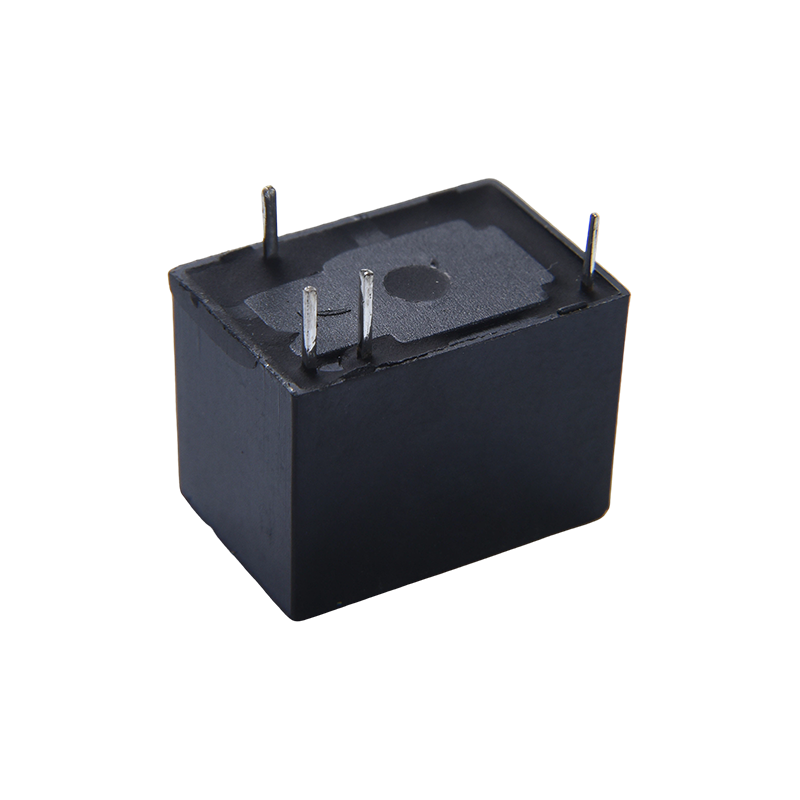

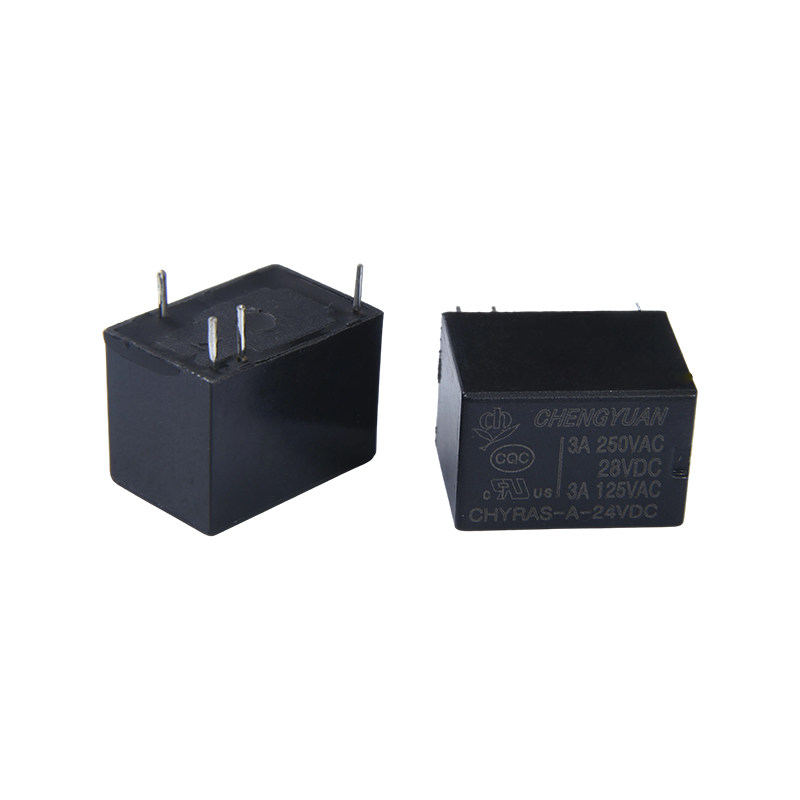

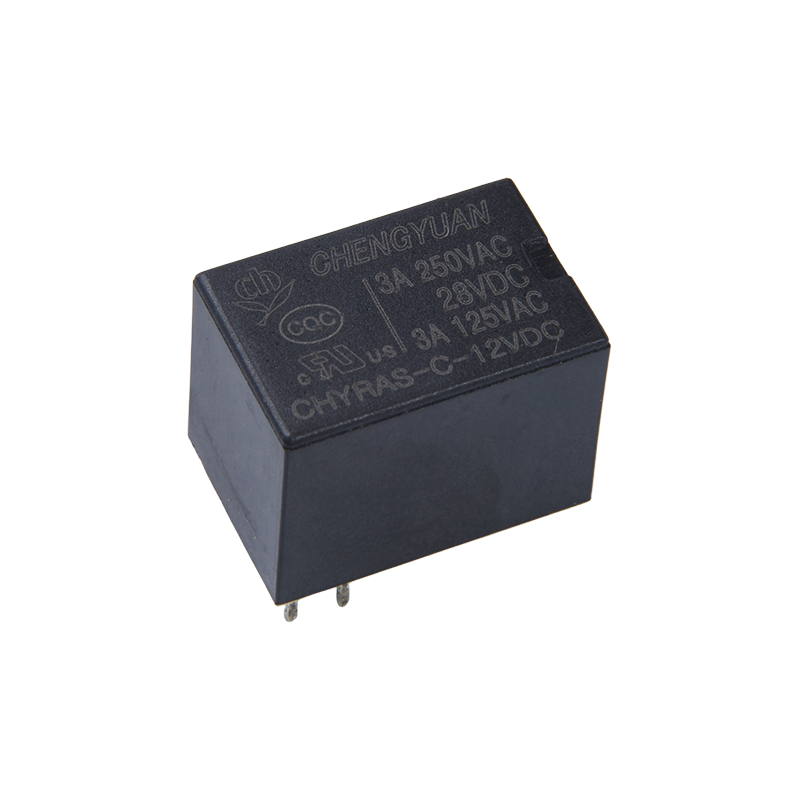

I. Kernvorteile
1. Hochempfindliche Reaktion: Die hochempfindliche 200-mW-Spule ermöglicht eine schnelle Reaktion auf schwache Steuersignale und verbessert so die Genauigkeit der Signalsteuerung.
2. Starke Anpassungsfähigkeit an die Umwelt: Die versiegelte Struktur widersteht effektiv Staub, Feuchtigkeit und anderen Umweltfaktoren und verlängert so ihre Lebensdauer.
3. Geringer Stromverbrauch: Das 0,2-W-Low-Power-Design eignet sich für batteriebetriebene oder Low-Power-Geräte und reduziert den Gesamtenergieverbrauch des Endprodukts.
4. Große Vielseitigkeit: Große Spannungskompatibilität, Standard-PCB-Verpackung und Multiszenario-Anpassbarkeit decken verschiedene Bereiche wie Kommunikation, Sicherheit, Büroausrüstung und Haushaltsgeräte ab und erhöhen so die Wiederverwendbarkeit von Produkten.

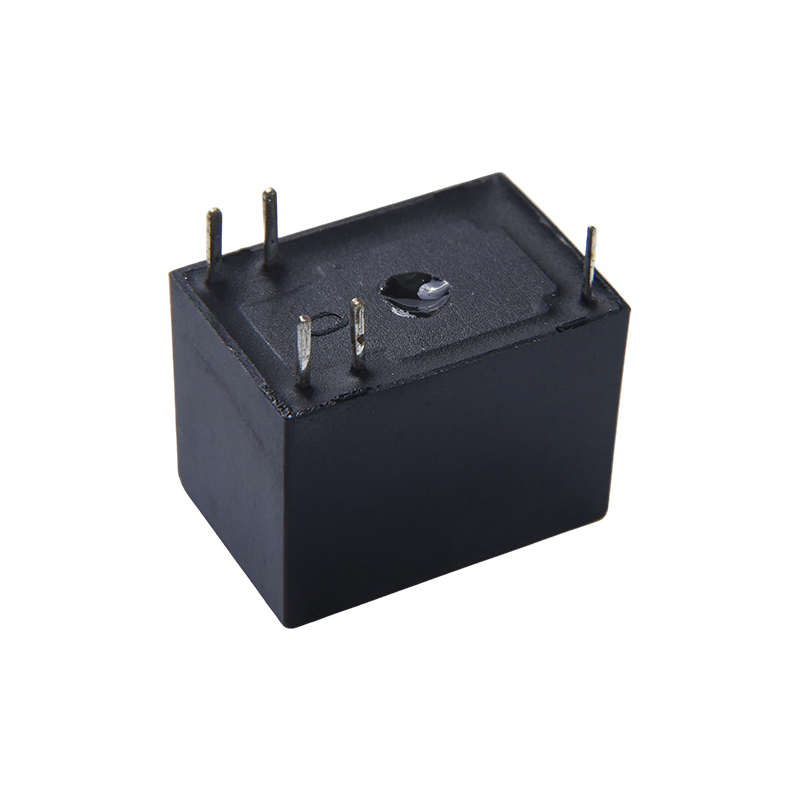

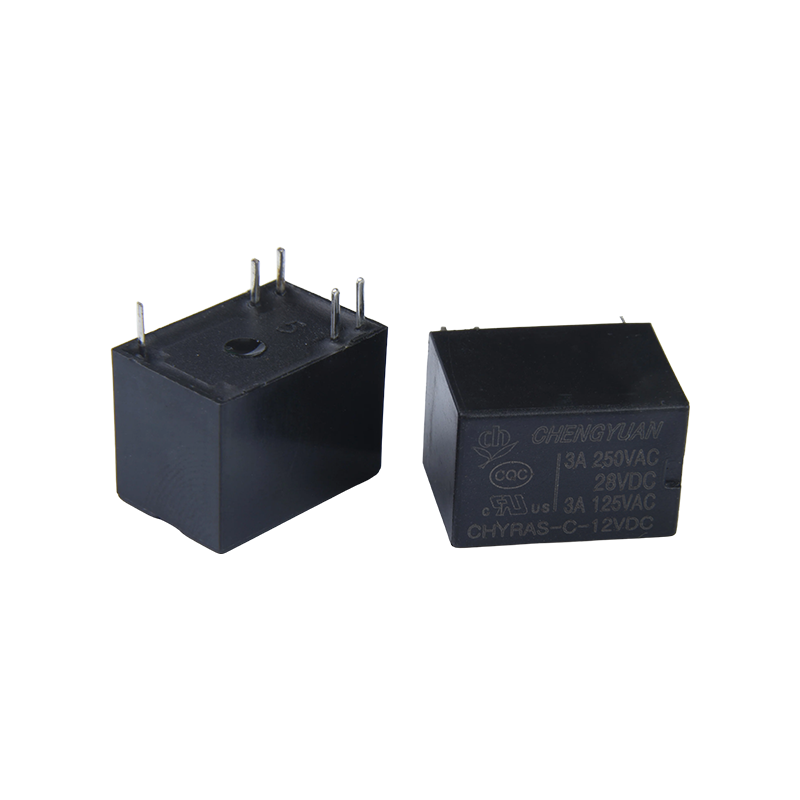

II. Produktstruktur und Installationsmerkmale
1. Verpackung und Pin-Design: Verwendet ein 5PIN-PCB-Gehäuse mit standardisiertem Pin-Layout, das automatisiertes Schweißen und Massenmontage erleichtert und für PCB-Board-Designs mit hoher Dichte geeignet ist.
2. Ultrakleine Größe: Die kompakte Größe erfüllt die Anforderungen einer kompakten internen Installation, spart Platz auf der Leiterplatte und trägt zur Miniaturisierung der Endprodukte bei;
3. Versiegelte Struktur: Das versiegelte Design verhindert wirksam das Eindringen von Staub, Feuchtigkeit und Fremdkörpern und verbessert so die Lebensdauer in komplexen Umgebungen. III. Kernfunktionen und anwendbare Szenarien
1. Kernfunktionen: Bietet Signalisolations-, Signalsteuerungs- und Schaltkreisschutzfunktionen, isoliert den Steuerkreis vom Lastkreis und schützt die Kernsteuerkomponenten;
2. Kommunikationsgeräte: Geeignet für die Signalumschaltung und Schaltkreissteuerung in Kommunikationsgeräten wie Schaltern, um die Stabilität der Signalübertragung sicherzustellen.
3. Sicherheitsausrüstung: Kann als Steuereinheit für Sicherheitszugangskontrollsysteme und Überwachungsgeräte verwendet werden und ermöglicht die Erkennung und Steuerung des Status des Türmagnetschlossschalters sowie die Übertragungssteuerung von Sicherheitsalarmsignalen.
4. Bürogeräte: Geeignet für die interne Signalsteuerung in Bürogeräten wie Druckern und Kopierern, wodurch die Präzision des Gerätebetriebs verbessert wird.
5. Haushaltsgeräte: Wird zur Hilfssignalsteuerung in kleinen Haushaltsgeräten verwendet, z. B. zum Schalten und Schutz interner Schaltkreise, und entspricht den Designanforderungen von Haushaltsgeräten mit geringem Stromverbrauch.
6. Industrielle Automatisierung: Anwendbar auf Kleinsignal-Steuerverbindungen in industriellen Automatisierungsgeräten und ermöglicht den koordinierten Betrieb und die Steuerung verschiedener Module der Geräte.
Kontaktdaten
| Typ | CHIRAS |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 3A/12V0AC |
| Max. Schaltstrom | 3A |
| Max. Schaltspannung | 125VAC |
| Max. Schaltleistung | 360VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 10 ms Max. |
| Release-Zeit | 4 ms Max. |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 500 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 750 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Zimmertemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Zimmertemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca. 3,7g |
| Spulendaten (bei 20 ℃) |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 150 | 20 | Ca. 0,45 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Ca. 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Ca. 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

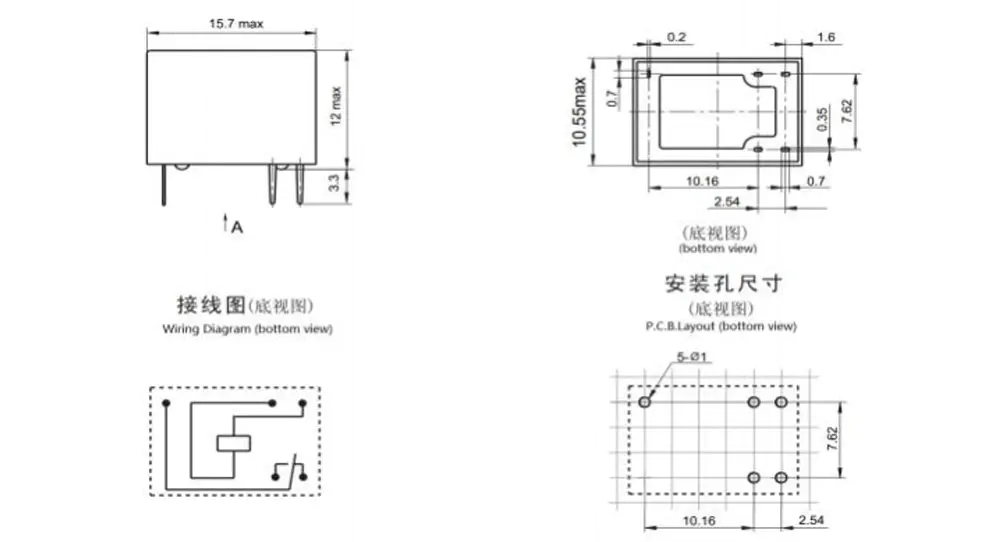

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

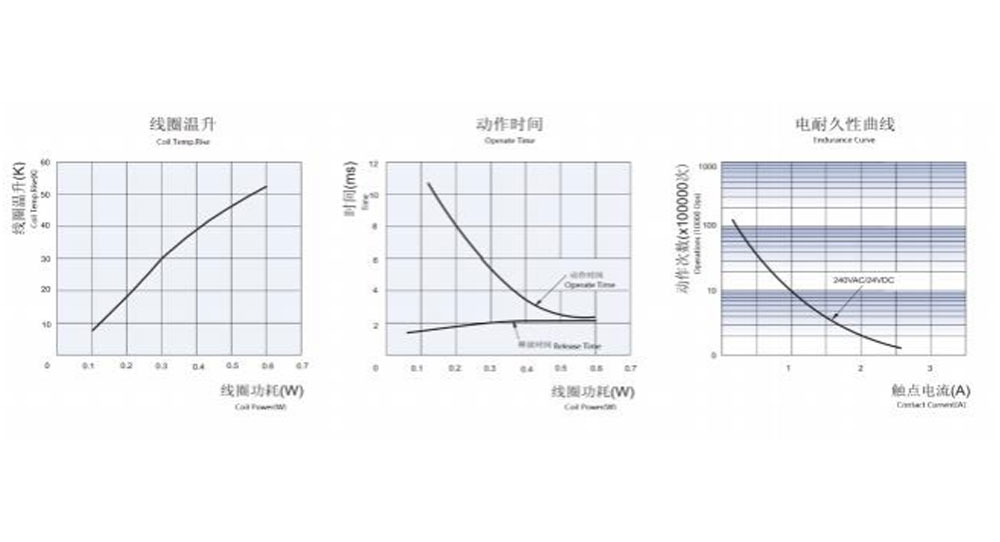

Charakteristische Kurven
Bestellinformationen
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Typ: CHYRAS
2: Kontaktvereinbarung: C Fom C ; H Von A ; B Von B
3: Nennspannung: 3,5,6,9,12,24 VDC
4: Gehäusefarbe: H-Schwarz; L-Blau, Y-Gelb
5: Spulenleistung: D-0,36 W L-0,2 W
6: Schutzkonstruktion: S-Flux-geschützt,
SH – Versiegelter Typ, waschbar
7: Spezieller Parameter: Null-Standardtyp
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Ein angepasstes Sondersuffix ist nach Prüfung durch CHENGYUAN verfügbar.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
