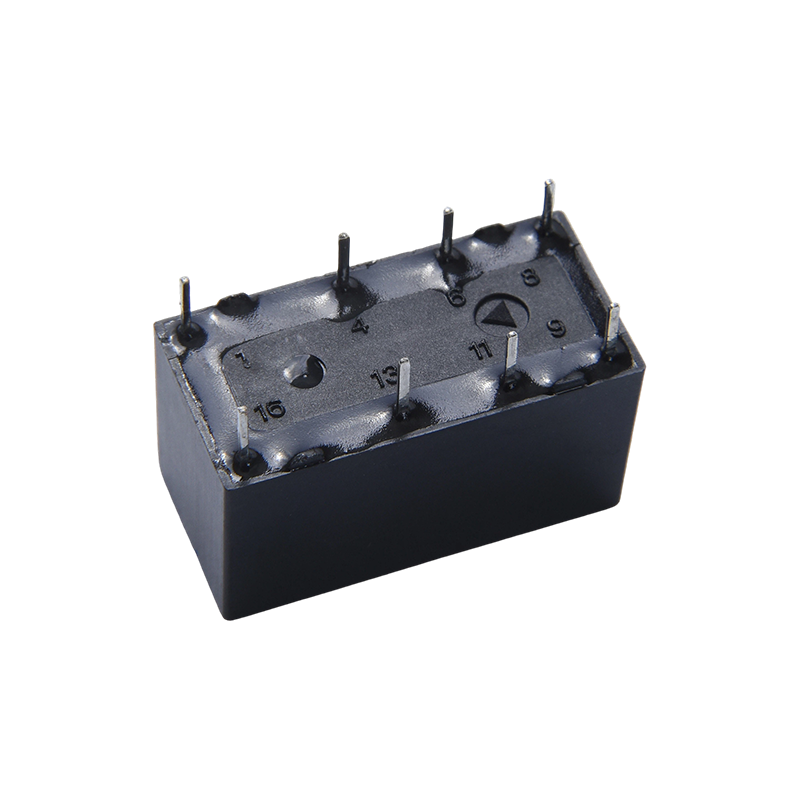

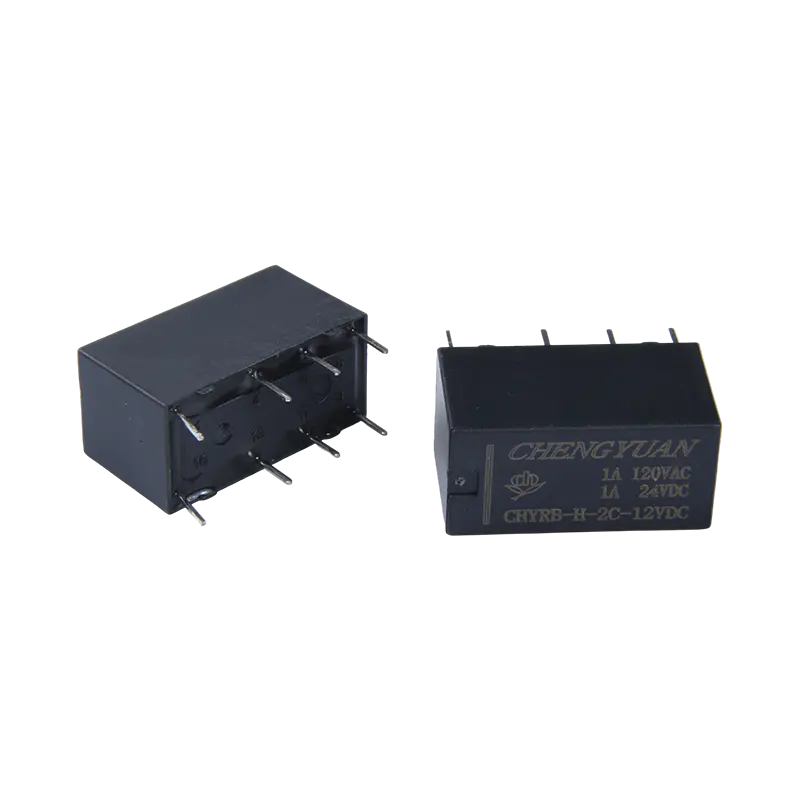

Hauptmerkmale
Niedriger Kontaktwiderstand: Die Kontaktmaterialien und die Struktur sind für kleine Signale optimiert, was eine langfristig stabile Leitfähigkeit gewährleistet und die Signaldämpfung reduziert.
Hohe Isolationsspannung: Eine hohe Isolationsspannung zwischen Spule und Kontakten verhindert effektiv Signalübersprechen und externe Störungen.
Schnelle Reaktion: Das Design des elektromagnetischen Systems priorisiert die Betriebsgeschwindigkeit und erfüllt die Timing-Anforderungen für eine schnelle Signalweiterleitung und -umschaltung in Kommunikationsgeräten.
Lange elektrische Lebensdauer: Bietet eine hervorragende Kontakthaltbarkeit unter Nennlast und gewährleistet so die langfristige Zuverlässigkeit der Ausrüstung.
Hauptanwendungen
Kommunikationsausrüstung: Wird zur Signalumschaltung oder Leistungssteuerung in Netzwerkschaltern, Basisstationen und anderen Geräten zur Steuerung des Ein-/Ausschaltens des Stromkreises verwendet.
Bürogeräte und Computerperipheriegeräte: Zum Beispiel Drucker, Scanner oder USV-Netzteile, die den Start und Stopp des Hauptstromkreises über das Relais steuern.
Sicherheitsalarmsysteme: Als Schaltelement in Alarmkreisen, das auf Steuersignale reagiert, um Alarme auszulösen oder andere Geräte zu aktivieren.
Medizinische Geräte: Nutzt ihre elektrischen Isolationseigenschaften, um die Sicherheit von Patienten und Geräten zu gewährleisten und einen stabilen Betrieb in Diagnoseinstrumenten oder Überwachungsgeräten sicherzustellen.
Industrielle Automatisierung: Einige Modelle eignen sich für SPS-Systeme oder Motorsteuerung und ermöglichen kompakte Layouts durch PCB-Lötinstallation.
Kontaktdaten
| Typ | CHYRB |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1 A 16 VDC) |
| Nennlast (ohmsche Last) | 1A 120VAC |
| Max. Schaltstrom | 2A |
| Max. Schaltspannung | 277VAC |
| Max. Schaltleistung | 554VA |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 7 ms Max. (Keine Diode) |
| Release-Zeit | 4 ms max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 750 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 1000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min |
| Zerstörerisch | 10 G Min |
| Ausdauer | Mechanische Lebensdauer (10.800 Operationen/h) | 10.000.000 Operationen (bei Raumtemperatur) |
| Elektrische Lebensdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃ ~ 85℃ (keine Kondensation) |
| Gewicht | Ca. 4,6g |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 50 | 60 | Ca. 0,15 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Ca. 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Ca. 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

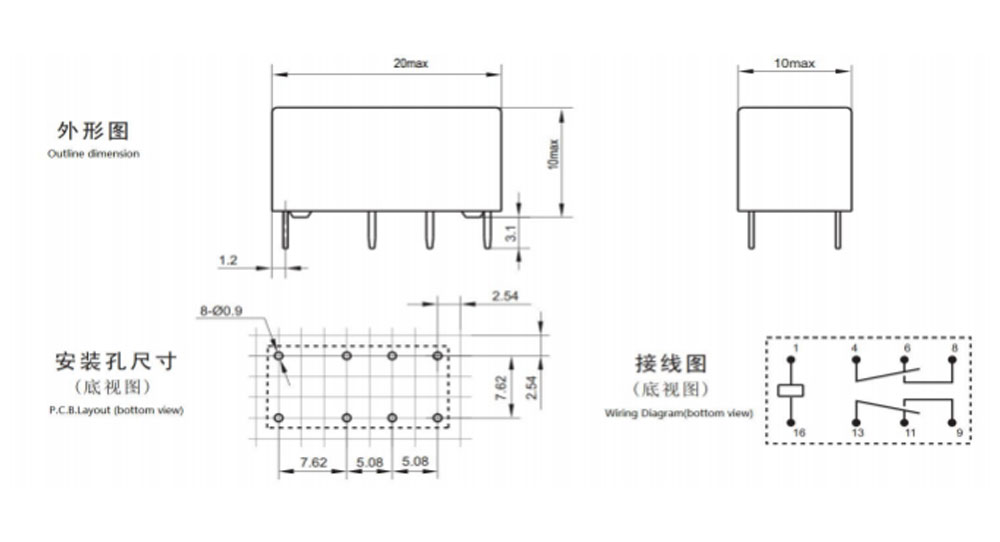

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

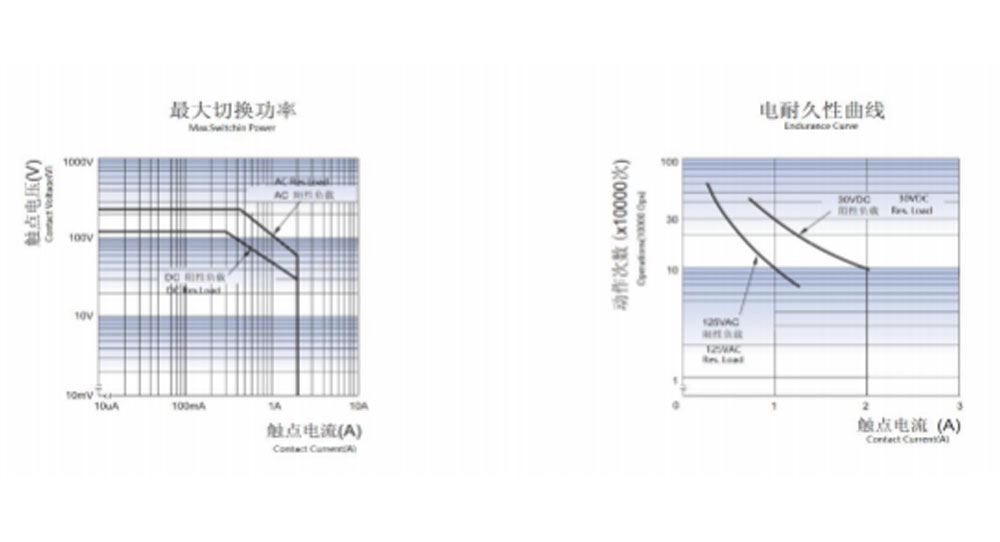

Charakteristische Cuves
Bestellinformationen
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Typ: CHYRB
2: Anzahl der Pole: 2-2Pole
3: Kontaktvereinbarung: C Von C ; H Von A ; B Von B
4: Nennspannung: 3,5,6,9, 12, 18,24,48 VDC
5: Gehäusefarbe, Y-Gelb; H-Schwarz; L-Blau
6: Spulenleistung: D-0,36 W H-0,2 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH – versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Ein angepasstes Sondersuffix ist nach Prüfung durch CHENGYUAN verfügbar.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
