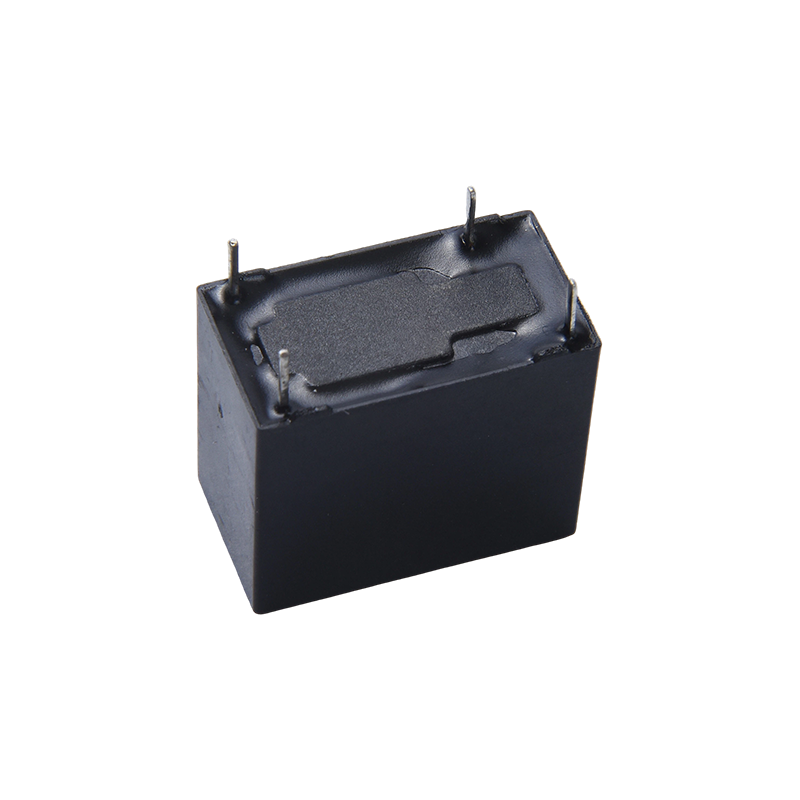

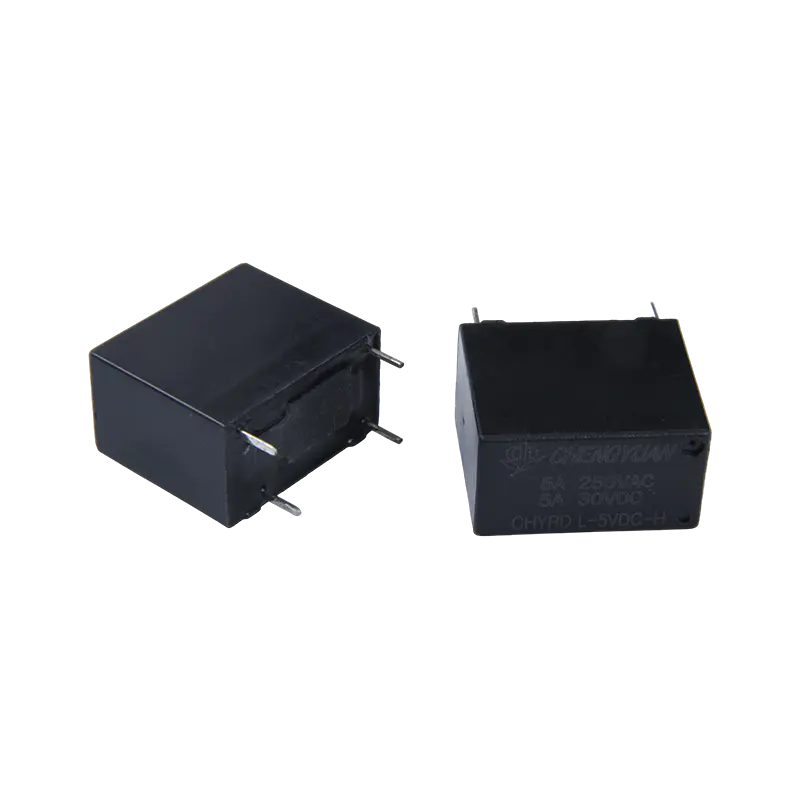

Produktvorteile:
Mehrere Lastspezifikationen: Bietet verschiedene Kontaktstromoptionen (5 A/10 A/16 A/20 A) und ermöglicht so eine flexible Auswahl der am besten geeigneten Lastkapazität basierend auf spezifischen Anwendungsszenarien.
Kompatibilität mit hoher Montagedichte: Kompaktes Strukturdesign, das speziell für Umgebungen mit hoher Montagedichte optimiert wurde und zur Verbesserung der Platzausnutzung auf der Leiterplatte beiträgt.
Starke Vielseitigkeit: Als Allzweckrelais ist es vielseitig für verschiedene industrielle Steuerungs- und Haushaltsgeräteschaltkreise einsetzbar.
Stabile Kontaktschaltung: Schaltet Stromkreise zuverlässig ein und aus und gewährleistet so die Stabilität des Gerätebetriebs.
Zu seinen Hauptanwendungen gehören die automatische Einstellung, der Sicherheitsschutz und das Schalten von Stromkreisen.
Im Bereich der Haushaltsgeräte wird das 32F-Relais häufig in Klimaanlagen, Reiskochern, Kühlschränken und Sterilisatoren eingesetzt, um eine Leistungssteuerung und einen Überlastschutz zu erreichen.
Es wird auch häufig in Bürogeräten und audiovisuellen Geräten zur Signalumschaltung und Spannungsregelung verwendet.
Industrielle Steuerungen, Sicherheitssysteme und Automobilelektronik (z. B. Fahrzeugklimatisierung und Energiemanagement) sind ein weiterer wichtiger Anwendungsbereich, der die Anforderungen an Stoßspannungsfestigkeit und langfristige Zuverlässigkeit erfüllt.
Kontaktdaten
| Typ | CHYRD |
| Kontaktmaterial | Silberlegierung: AgSnO2In2O3、AgSnO2、AgNi |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last) | 5A/10A 250VAC, 10A 125VAC/30VDC, 16A 250VAC |
| Max. Schaltstrom | 20A |
| Max. Schaltspannung | 250VAC/30VDC |
| Max. Schaltleistung | 2500VA/300W |
| Min. Schaltlast | 6V 1A |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 10 ms Max. (Keine Diode) |
| Release-Zeit | 5 ms Max. (Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1000 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 4000 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min. |
| Zerstörerisch | 100 G Min. |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃ ~ 85℃( keine Kondensation) |
| Gewicht | Ca. 4,6g |
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 3 | 150 | 20 | Ca. 0,45 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Ca. 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

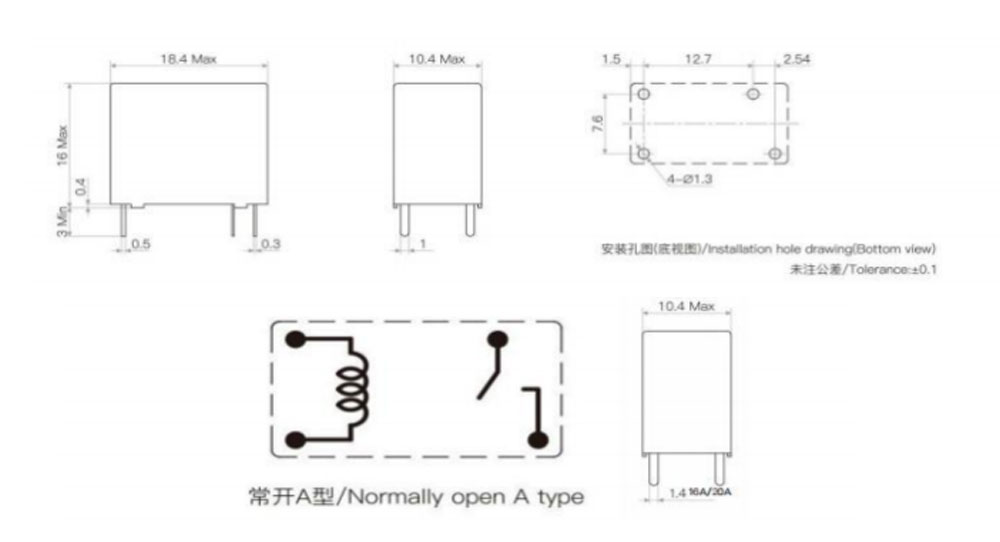

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

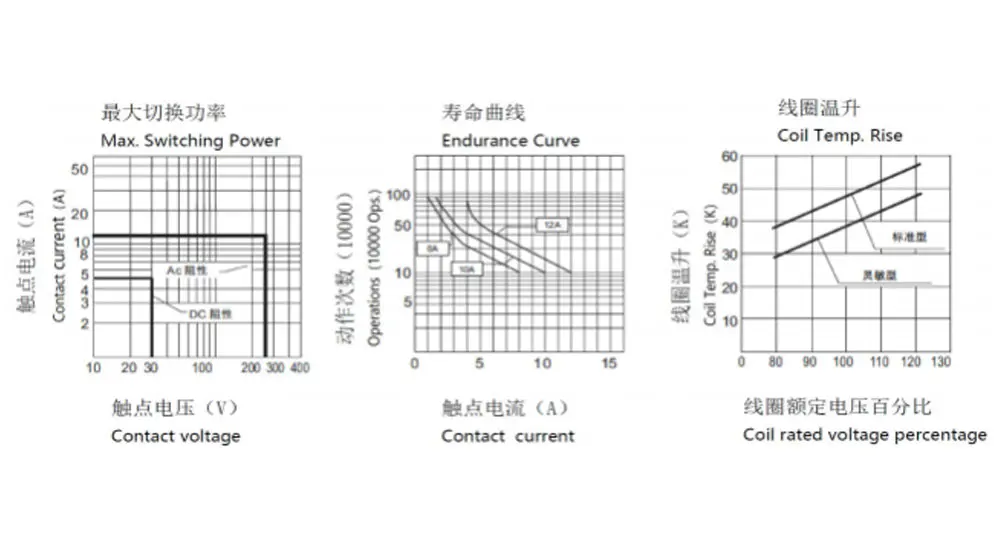

Charakteristische Kurven
Bestellinformationen
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CHYRD
2: Anzahl der Pole: 1-1Pol
3: Kontaktvereinbarung: A-Von A
4: Nennspannung: 3,5,6,9, 12, 18,24 VDC
5: Gehäusefarbe: B-Schwarz
6: Spulenleistung: D-0,45 W L-0,2 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH – versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
