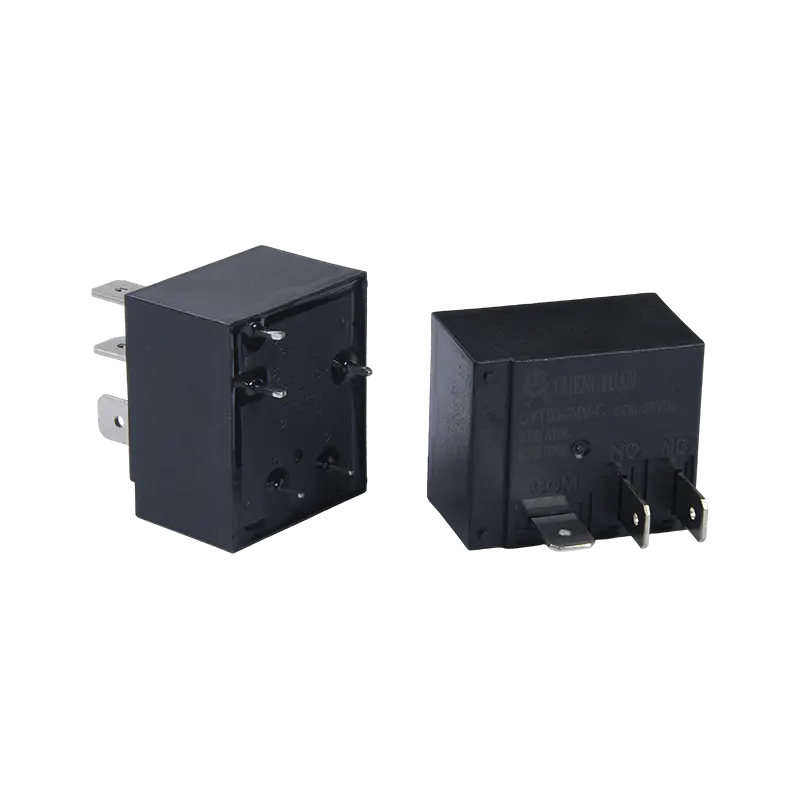

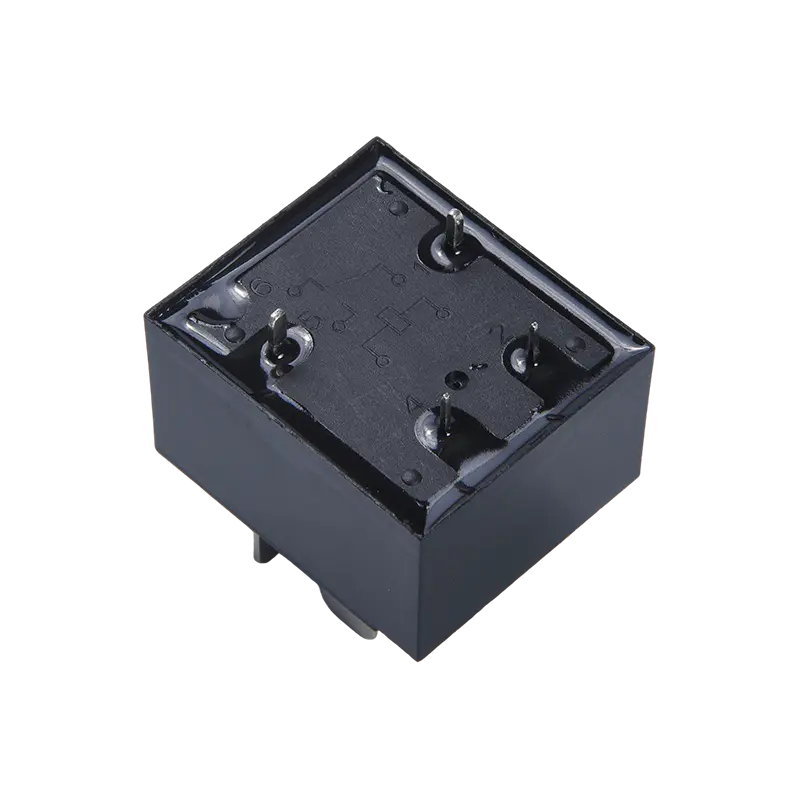

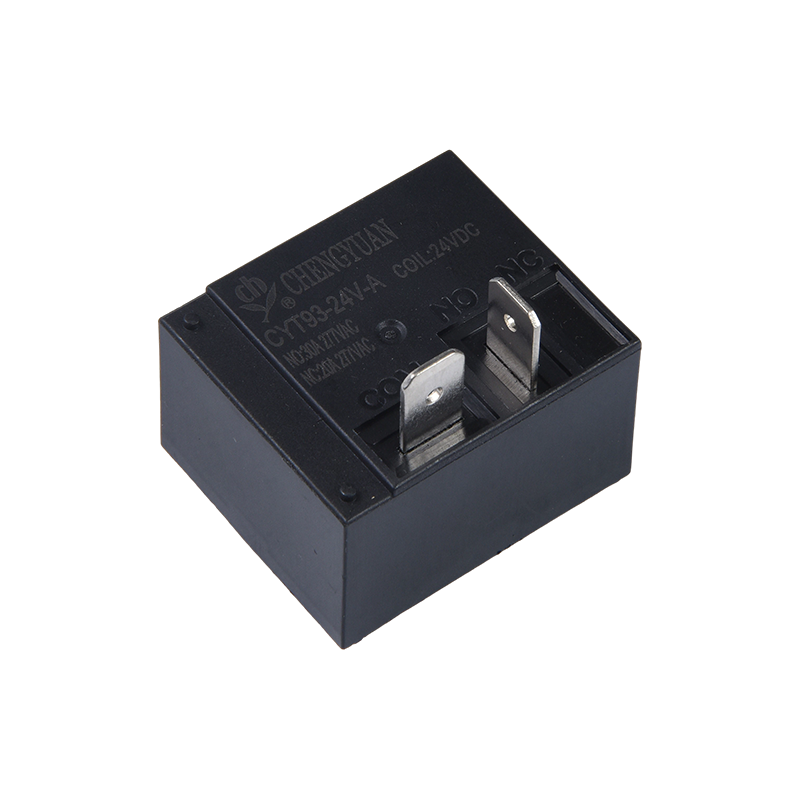

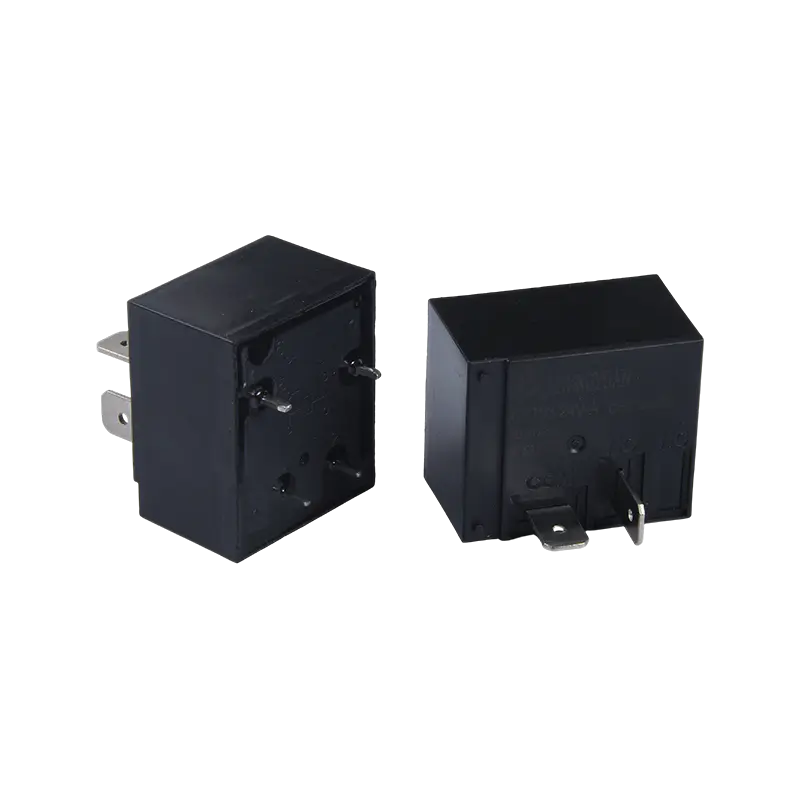

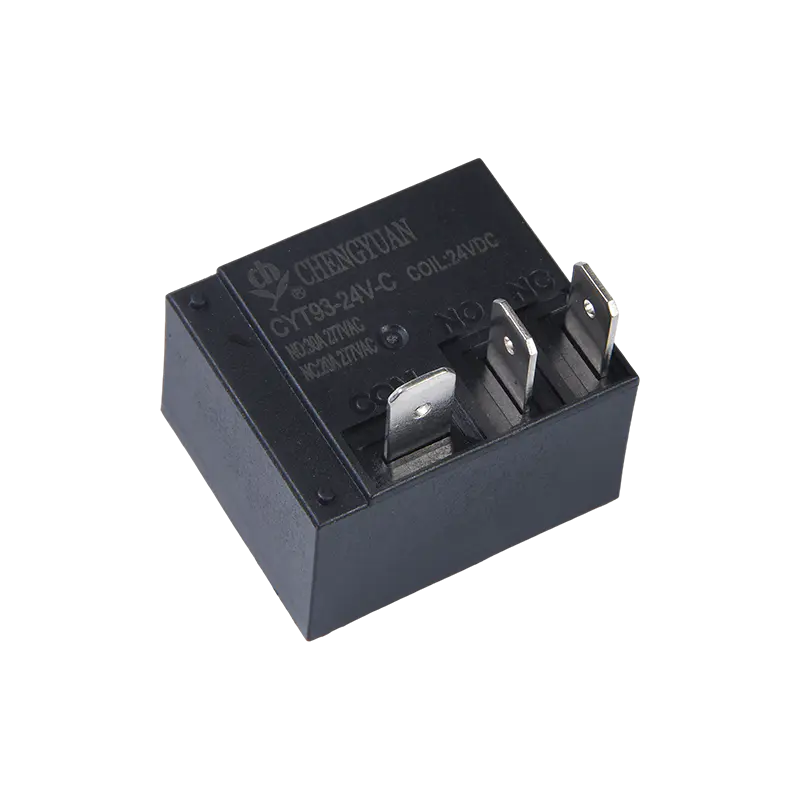

Produktmerkmale:
• Schaltkapazität für hohe Lasten: Unterstützt eine maximale Schaltlast von 30 Ampere (einige Spezifikationen bis zu 40 A) und ist in der Lage, die Steuerungsanforderungen von Hochleistungsgeräten zu erfüllen.
• Kompaktes Design: Kleine Größe, geeignet für den Einbau mit hoher Dichte in Schaltkästen oder Schalttafeln mit begrenztem Platzangebot.
• Geringer Stromverbrauch: Der Stromverbrauch der Spule beträgt nur 0,9 W, wodurch der Energieverbrauch und die Wärmeerzeugung des Systems effektiv reduziert werden.
• Mehrere Anschlussoptionen: Kupferanschlussprodukte sind erhältlich, um eine hervorragende Leitfähigkeit und Kontaktzuverlässigkeit bei der Handhabung hoher Ströme zu gewährleisten.
• Großer Spannungsbereich: Die Spulenspannung reicht von 3 VDC bis 48 VDC und ist mit verschiedenen Spannungspegeln des Steuerungssystems kompatibel.
Typische Anwendungen:
• Automobilelektronik: Wird für die Hochleistungslaststeuerung in Automobilen verwendet, beispielsweise für Heizungen, Lüftermotoren und Beleuchtungssysteme.
• Heizungs- und Lüftungsgeräte: Geeignet für HVAC-Geräte in Industrie und Haushalt, zur Steuerung von Heizelementen oder Lüftungsventilatoren.
• Haushaltsgeräte: Wird zur Steuerung von Netzschaltern in Hochleistungs-Haushaltsgeräten wie Elektroöfen und Mikrowellenherden verwendet.
• Industrielle Steuerung: Wird als Aktuator in Automatisierungsgeräten verwendet, die Hochstromschaltungen erfordern.
| Kontaktdaten |
| Typ | CYT93 |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last) | 20A/30A 250VAC |
| Max. Schaltstrom | 20A/30A |
| Max. Schaltspannung | 250VAC |
| Max. Schaltleistung | 5000VA/7500VA |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. ( Keine Diode) |
| Release-Zeit | 10 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1500 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 2500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Stoßfestigkeit | Funktional | 10 G Min. |
| Zerstörerisch | 100 G Min. |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| | Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca.28g |
Spulendaten (bei 20 ℃)
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 180 | 27 | Ca. 0,9 W | 75 % des Nennwerts Spannung | 5 % des Nennwerts Spannung | 130 % der Nennspannung |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Bei den oben angezeigten Daten handelt es sich um Anfangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

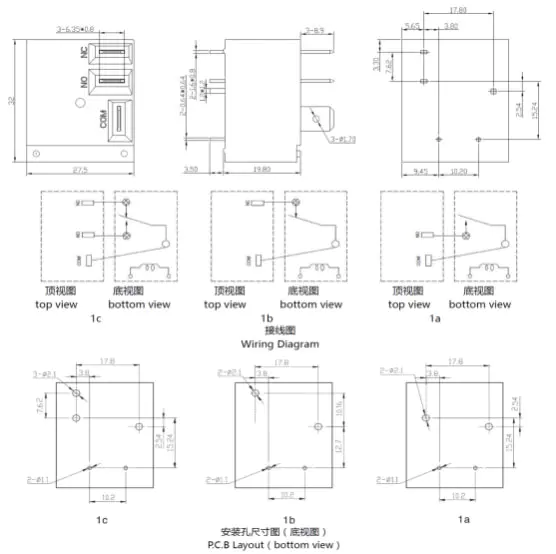

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

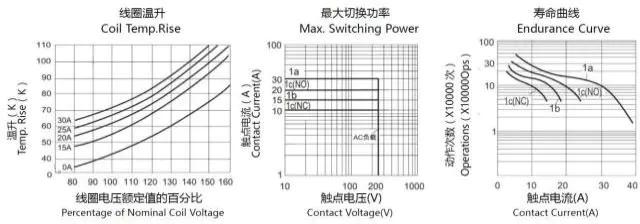

Charakteristische Kurven
Bestellinformationen
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYT93
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: : A Formular A ; B Form B ; C Formular C
4: Nennspannung: 5,6,9,12,15,18,24,48 VDC
5: Gehäusefarbe: H-Schwarz
6: Spulenleistung: D-0,9 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH – versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbearbeitung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
