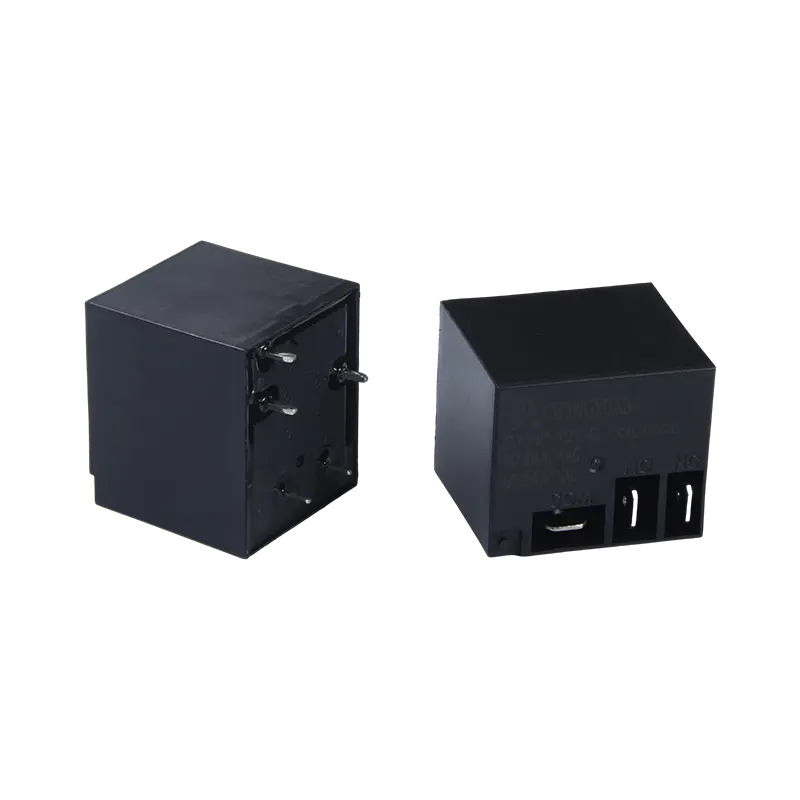

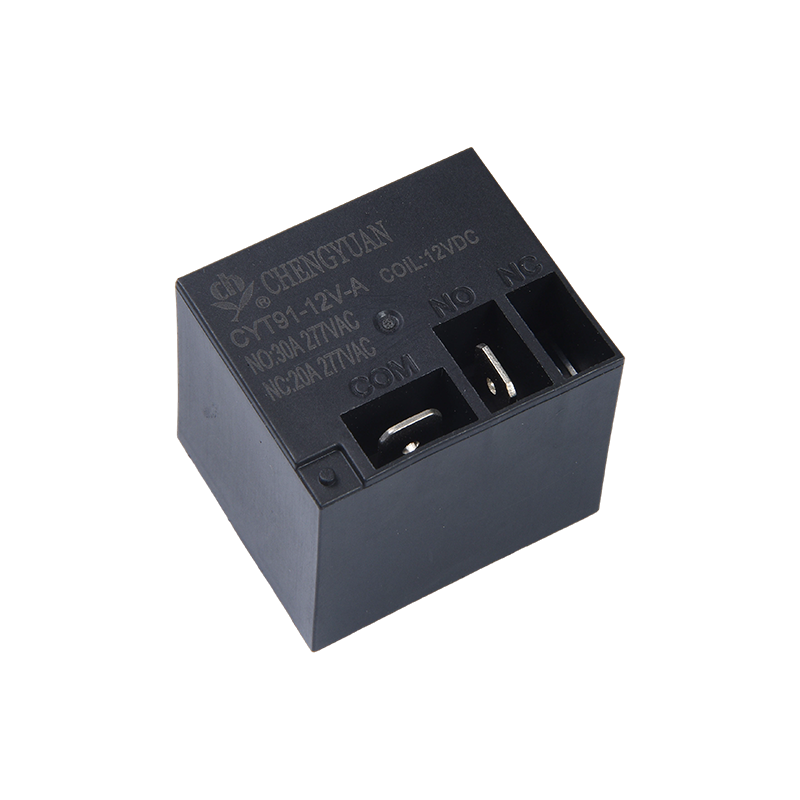

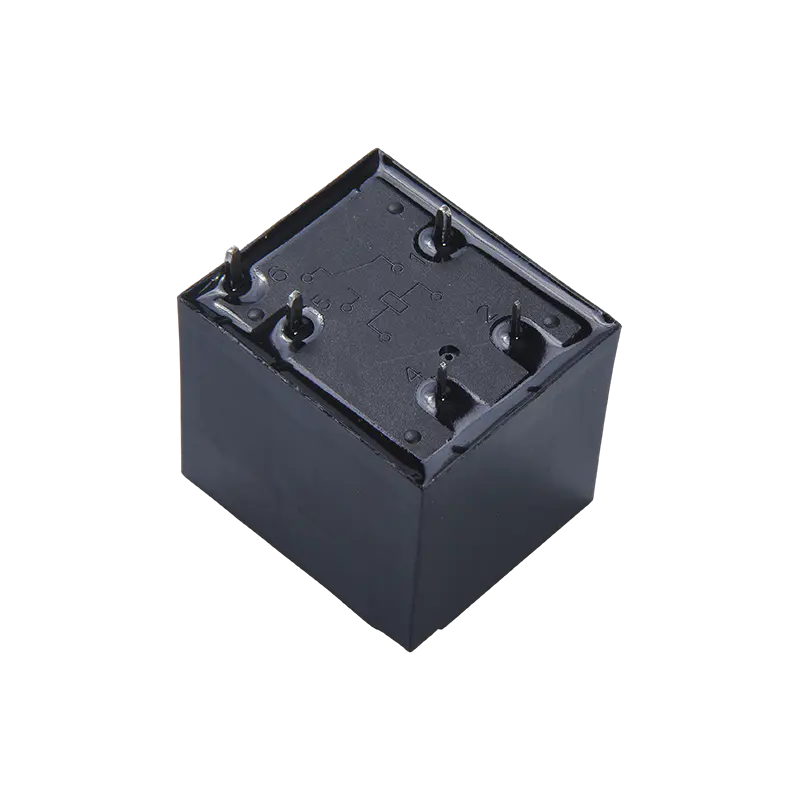

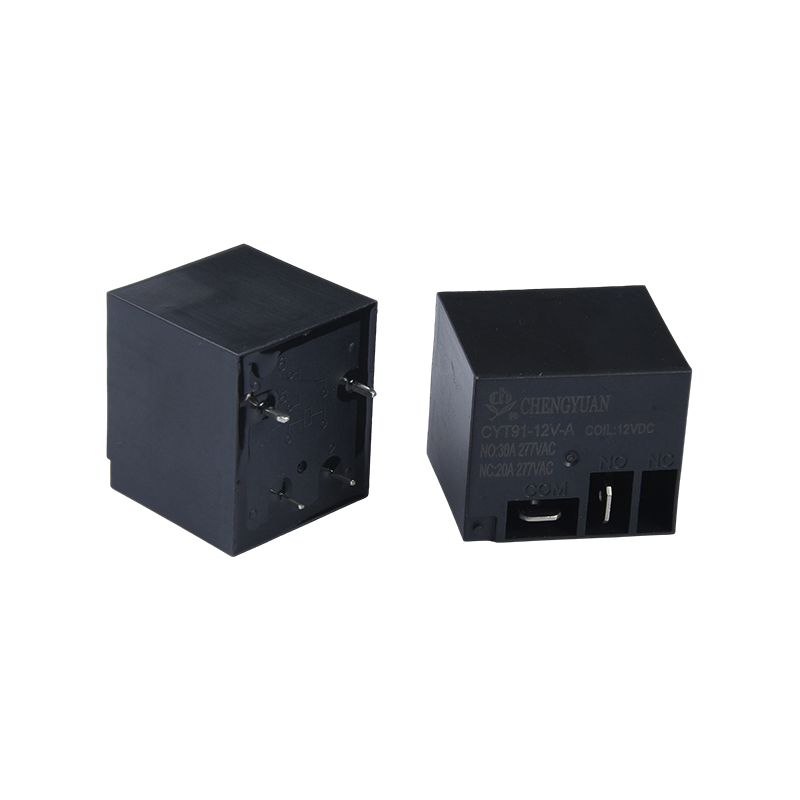

1. Produktvorteile
Kompaktes Hochstromdesign: Erreicht eine hohe Lastschaltkapazität von 20 A/30 A auf kleinem Raum, bietet eine hohe Leistungsdichte und spart Installationsraum.
Verstärkte stromführende Struktur: Die optionale Kupferanschlussversion bietet einen geringeren Kontaktwiderstand und eine stärkere Stromtragfähigkeit, reduziert die Wärmeentwicklung und verbessert die langfristige Zuverlässigkeit bei hohem Strom.
Wide-Voltage-Antrieb: Großer Spulenbetriebsspannungsbereich (3-48 VDC), besonders geeignet für Automobilelektronik, batteriebetriebene Geräte und verschiedene DC-Steuerungssysteme.
2. Hauptmerkmale
Belastbarkeit: Unterstützt das Schalten von Lasten bis zu 30 A bei 250 V Wechselstrom oder 28 V Gleichstrom und erfüllt damit die Steuerungsanforderungen der meisten ohmschen und induktiven Hochleistungslasten.
Kontaktkonfiguration: Verwendet eine SPDT-Struktur (Single Pole Double Throw), die einen normalerweise offenen und einen normalerweise geschlossenen Kontakt bereitstellt und sich zum einfachen Schalten von Stromkreisen oder zur Ein-/Aus-Steuerung eignet.
Effizienter Antrieb: Der typische Stromverbrauch der Spule beträgt 0,9 W, was eine hohe Antriebseffizienz und eine geringe Belastung des Steuerkreises bietet.
Langlebiges Design: Robuste Struktur, Kontaktmaterialien und Druck optimiert für Hochstromlichtbögen, was zu einer langen elektrischen Lebensdauer führt.
3. Hauptanwendungen
Automobilelektronik: Wird in Elektrofahrzeugen und herkömmlichen Fahrzeugen für Batteriemanagement, Vorladeschaltungen, Heizungen, Gebläse und Hochleistungsbeleuchtungssteuerung verwendet.
Industrieausrüstung: Steuert kleine und mittelgroße Motoren, Kompressoren, Industrieheizungen und Stromverteilungseinheiten.
Haushaltsgeräte: Wird in Durchlauferhitzern, leistungsstarken Küchengeräten, Klimakompressoren und Heizgeräten verwendet, die eine Hochstromschaltung erfordern.
Energiesteuerung: Dient als Hauptsteuerschalter für Hochstrom-Gleichstromkreise in Solarsystemen und Ladegeräten.
| Kontaktdaten |
| Typ | CYT91 |
| Kontaktmaterial | Silberlegierung |
| Kontaktwiderstand | 100 mΩ Max. (bei 1A 6 VDC) |
| Nennlast (ohmsche Last) | 20A/30A 250VAC |
| Max. Schaltstrom | 20A/30A |
| Max. Schaltspannung | 250VAC |
| Max. Schaltleistung | 5000VA/7500VA |
| Eigenschaften |
| Betriebszeit (bei Nennspulenspannung) | 15 ms Max. (Keine Diode) |
| Release-Zeit | 10 ms Max. ( Keine Diode) |
| Isolationswiderstand | Min. 1000 MΩ (bei 500 VDC) |
| Spannungsfestigkeit | Zwischen offenen Kontakten: 1500 VAC, 50/60 Hz für 1 Minute |
| Zwischen Spule und Kontakt: 2500 VAC, 50/60 Hz für 1 Minute |
| Vibrationsfestigkeit | Zerstörerisch | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Funktional | 10–55 Hz, bei doppelter Amplitude von 1,5 mm |
| Sprunggelenkfestigkeit | Funktional | 10 G Min. |
| Zerstörerisch | 100 G Min. |
| Ausdauer | Mechanische Ausdauer (10.800 Vorgänge/h) | 10000000 Operationen (bei Raumtemperatur) |
| Elektrische Ausdauer (360 Operationen/h) | 100.000 Operationen (bei Raumtemperatur) |
| Umgebungstemperatur | -40℃~ 85℃( keine Kondensation) |
| Gewicht | Ca.28g |
Spulendaten (bei 20 ℃)
| Nominell Spannung (VDC) | Nominell Betrieb aktuell ±10 % (mA) | Spulenwiderstand ±10 %(Ω) | Nominell operating Macht | Spannung betreiben (Max.) | Spannung freigeben (Min.) | Max. zulässige Spannung |
| 5 | 180 | 27 | Ca. 0,9 W | 75 % des Nennwerts Spannung | 5 % des Nominalwerts Spannung | 130 % der Nennspannung |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Bei den oben dargestellten Daten handelt es sich um Ausgangswerte. Legen Sie nicht länger als 10 Minuten die maximal zulässige Spannung an die Spule an, um eine Überhitzung der Spule zu vermeiden.

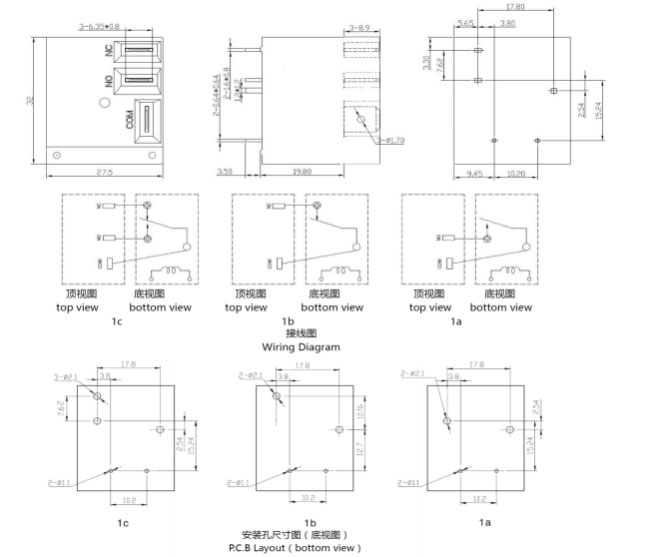

Umrissmaße, Schaltplan, Leiterplattenlayout (Einheit: mm)

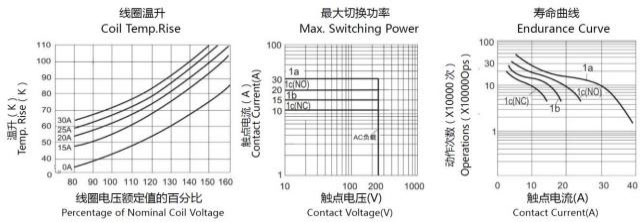

Charakteristische Kurven
Bestellinformationen
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1:Typ:CYT91
2: Anzahl der Pole: 1-1Pole
3: Kontaktvereinbarung: : A Formular A ; B Form B ; C Formular C
4: Nennspannung: 5,6,9,12,15,18,24,48 VDC
5: Gehäusefarbe: B-Schwarz; L-Blau
6: Spulenleistung: D-0,9 W
7: Schutzkonstruktion: S-Flux-geprüft,
SH – versiegelter Typ, waschbar
8: Spezieller Parameter: Null-Standard-Typ
Buchstabe oder Zahl – besondere Anforderung
Flussdichte Relais können nicht in Umgebungen mit Schadstoffen wie H2S, SO2, NO2, Staub usw. verwendet werden.
Nach der Montage der flussmittelfesten Relais auf der Leiterplatte wird keine Wasserreinigung oder Oberflächenbehandlung empfohlen.
Haftungsausschluss: Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Wir konnten nicht die gesamte Leistung und alle Parameter für jede mögliche Anwendung bewerten. Daher sollten die Benutzer in der richtigen Lage sein, eine Auswahl zu treffen
Passendes Produkt für die eigene Anwendung. Bei versiegelten Relais öffnen Sie nach der Installation und Reinigung bitte vor der Verwendung die Belüftungsöffnung im Gehäuse. Bei Fragen wenden Sie sich bitte an Chengyuan für technische Dienstleistungen. Es liegt jedoch in der Verantwortung des Benutzers, zu bestimmen, welches Produkt verwendet werden soll.
