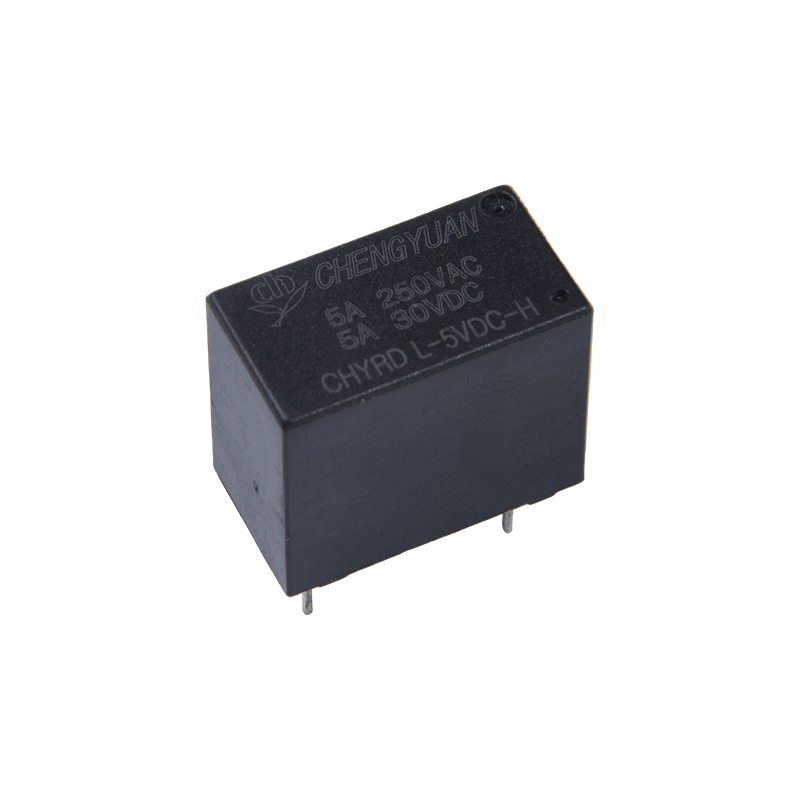

Was ist ein universelles elektromagnetisches Relais?

A Elektromagnetisches Allzweckrelais ist ein elektromechanisches Schaltgerät, das ein kleines Steuersignal, typischerweise eine Niederspannungs-Gleich- oder Wechselstromspulenversorgung, verwendet, um einen separaten, oft viel größeren Lastkreis durch elektromagnetische Wirkung statt durch direkten elektrischen Kontakt zu öffnen oder zu schließen. Wenn Strom durch die interne Spule fließt, erzeugt sie ein Magnetfeld, das einen beweglichen Anker gegen eine Feder zieht und dieser Anker mechanisch eine Reihe von Kontakten umschaltet, um den Laststromkreis zu schließen oder zu unterbrechen. Dieses Design verleiht dem Relais zwei Eigenschaften, die es in nahezu jeder Branche einsetzbar machen: elektrische Trennung zwischen der Steuerseite und der Lastseite und die Möglichkeit, eine schwere Last mit einem sehr schwachen Steuersignal zu steuern. Das Wort „Allzweck“ unterscheidet es insbesondere von Spezialrelais, da eine Einheit für allgemeine Zwecke so konstruiert ist, dass sie zuverlässig über ein breites Spektrum an Standardspannungen, Lasten und Montagearten hinweg funktioniert, und nicht für eine begrenzte Anwendung konzipiert ist.

Wie der elektromagnetische Schaltvorgang tatsächlich funktioniert

Der interne Mechanismus eines universellen elektromagnetischen Relais folgt unabhängig vom Hersteller oder Formfaktor einer konsistenten Reihenfolge. Eine um einen Magnetkern gewickelte Spule wird durch die Steuerspannung erregt, wodurch ein Magnetfeld entsteht, das stark genug ist, um die Spannung einer Rückholfeder zu überwinden, die den Anker in seiner Ruheposition hält. Wenn sich der Anker bewegt, treibt er mechanisch den Kontaktsatz des Relais an und schließt je nach Konfiguration des Relais entweder offene Kontakte, öffnet geschlossene Kontakte oder schaltet einen gemeinsamen Kontakt zwischen zwei Positionen um. Wenn die Spule stromlos ist, zieht die Feder den Anker in seinen Ruhezustand zurück und die Kontakte kehren in ihre ursprüngliche Position zurück.

Grundlegender Betriebsablauf

1. An den Spulenanschlüssen liegt Steuerspannung an
2. Die erregte Spule erzeugt um ihren Kern ein Magnetfeld
3. Das Magnetfeld zieht den Anker und überwindet dabei die Rückstellfeder
4. Durch die Ankerbewegung werden die lastseitigen Kontakte mechanisch geschaltet
5. Durch Wegnahme der Steuerspannung werden die Kontakte durch die Feder wieder in den Ruhezustand gebracht

Wichtige Spezifikationen, die ein Allzweckrelais definieren

Die Auswahl oder Spezifizierung des richtigen Relais hängt von einem kleinen Satz Kernparameter ab, die praktisch auf jedem Datenblatt erscheinen. Falsche Angaben sind die häufigste Ursache für einen vorzeitigen Relaisausfall, da eine Überschreitung der Spulenleistung zum Durchbrennen der Spule führen kann und eine Unterdimensionierung der Kontaktleistung für die angeschlossene Last im Laufe der Zeit zu Kontaktschweißen oder Lichtbogenbildung führen kann.

Referenz zur Kernspezifikation

Diese Parameter und ihre Testmethoden sind in Industriestandards wie z. B. formalisiert BS EN 61810-1 , das allgemeine Anforderungen an elektromechanische Elementarrelais abdeckt, und SAE AS5363 , eine allgemeine Spezifikation für elektromechanische Leistungsreglerrelais, auf die beide in den Auswahlrichtlinien für elektromechanische Relais von GlobalSpec verwiesen werden.

Kontaktkonfigurationen verstehen

Die Kontaktkonfiguration beschreibt, wie viele separate Stromkreise ein einzelnes Relais schalten kann und in welchem Muster. Ein Schließerkontakt bleibt offen, wenn die Spule nicht mit Strom versorgt wird, und schließt, wenn er mit Strom versorgt wird, während ein Öffnerkontakt das Gegenteil bewirkt. Ein Umschaltkontakt vereint beides in einer Baugruppe, sodass das Relais Strom auf einen von zwei Pfaden leiten kann. Mehrpolige Relais erweitern dieselbe Logik auf mehrere unabhängige Kontaktsätze, die von einer einzelnen Spule gesteuert werden. Aus diesem Grund gibt es Designs wie DPDT, 3PDT und 4PDT für Anwendungen, bei denen mehrere Stromkreise gleichzeitig mit einem Steuersignal geschaltet werden müssen.

Anpassen des Relais an den Lasttyp

Die in einem Datenblatt angegebene Kontaktbelastbarkeit geht von einer ohmschen Last aus, tatsächliche Lasten sind jedoch nicht immer ohmsch, und diese Unterscheidung hat erhebliche Auswirkungen darauf, wie ein Relais dimensioniert werden sollte. Gemäß den für Käufer von Industrierelais veröffentlichten Auswahlrichtlinien bestimmt die zu schaltende Last etwa 80 Prozent der richtigen Relaisauswahl, und verschiedene Lasttypen erfordern unterschiedliche Herabstufungsansätze:

• Widerstandslasten wie Heizelemente und Glühlampen benötigen im Allgemeinen eine Kontaktbelastbarkeit von ca 1,25 Mal der maximale Laststrom
• Induktive Lasten wie Motoren, Magnetspulen und Transformatoren sollten lichtbogenbeständige Kontaktmaterialien wie AgSnO2 oder AgNi mit einer Kontaktbelastbarkeit verwenden 2 bis 3 Mal Der stationäre Laststrom dient zur Bewältigung von Einschaltströmen und Gegen-EMK
• Bei kapazitiven Lasten wie Netzteilen und LED-Treibern muss auf die Stoßstromfestigkeit geachtet werden, um ein Verschweißen der Kontakte während des Startvorgangs zu vermeiden

Wo universelle elektromagnetische Relais tatsächlich verwendet werden

Das charakteristische Merkmal eines Allzweckrelais ist, dass es fast überall dort zum Einsatz kommt, wo elektrische Steuer- und Lastkreise getrennt werden müssen. Zu den gängigen Anwendungsbereichen gehören Industrieschalttafeln und SPS-Signalschaltung, Automatisierungsgeräte, HLK-Systeme und Lichtsteuerung, Haushaltsgeräte und Gewerbegeräte, Netzteile sowie Sicherheits- und Büroautomatisierungsgeräte. Die meisten Schaltszenarien für niedrige bis mittlere Lasten bis zu einem Nennstrom von etwa 12 A liegen im praktischen Bereich eines Standard-Allzweckrelais, bevor eine Anwendung stattdessen ein Gerät für höhere Beanspruchung oder einen Spezialzweck erfordert.

Mechanisch vs. Festkörper: Warum elektromagnetisches Design immer noch dominiert

Allzweckrelais werden in der Regel entweder als elektromechanische oder als Halbleitergeräte gebaut, und obwohl beide Lasten schalten, sind sie in der Anwendung nicht austauschbar. Der elektromechanische oder elektromagnetische Typ bewegt einen spulengetriebenen Anker physisch zu Schaltkontakten, was ihn zu einer einfachen, kostengünstigen und leicht zu prüfenden Lösung macht, obwohl die beweglichen Teile bei Schaltanwendungen mit sehr hohen Frequenzen anfälliger für mechanischen Verschleiß sind. Halbleiterrelais ersetzen Spule und Anker durch Halbleiterschalter, was ein kleineres, leiseres und oft langlebigeres Design für Anwendungen mit hohen Schaltzyklen ermöglicht, aber in der Regel mit höheren Stückkosten verbunden ist. Für die große Mehrheit der Standardsteuerungs-, Automatisierungs- und Geräteanwendungen, bei denen die Schaltfrequenz moderat ist, bleibt der elektromagnetische Typ aufgrund seiner Zuverlässigkeit, einfachen Diagnose und geringeren Kosten pro Einheit die Standardwahl.

Auswahl-Checkliste für ein elektromagnetisches Allzweckrelais

1. Bestätigen Sie die Spulenspannung und den Versorgungstyp, da eine AC-Spule und eine DC-Spule mit derselben Nennspannung nicht austauschbar sind
2. Passen Sie die Kontaktbelastbarkeit an Ihren tatsächlichen Lasttyp an und reduzieren Sie bei Bedarf die Leistung für induktive oder kapazitive Lasten
3. Wählen Sie die Kontaktkonfiguration, SPDT, DPDT, 3PDT oder 4PDT, basierend darauf, wie viele Schaltkreise das Relais steuern muss
4. Wählen Sie einen Montagestil, Stecksockel, DIN-Schiene oder Leiterplatte, der zu Ihrem Panel- oder Gehäusedesign passt
5. Vergleichen Sie Umgebungsfaktoren wie Temperatur, Feuchtigkeit und Vibration mit den Nennbetriebsbedingungen des Relais

Ein universell einsetzbares elektromagnetisches Relais nutzt ein kleines, von einer Spule angetriebenes Magnetfeld, um einen separaten Lastkreis mechanisch zu schalten. Dies bietet Ingenieuren eine zuverlässige, elektrisch isolierte Möglichkeit, alles von Beleuchtungs- und HVAC-Geräten bis hin zu industriellen Automatisierungs- und Geräteschaltkreisen mit einem einzigen standardisierten Gerät zu steuern. Die richtige Einstellung von Spulenspannung, Kontaktbelastbarkeit, Kontaktkonfiguration und Lastreduzierung unterscheidet ein Relais, das jahrelang hält, von einem, das aufgrund von Spulendurchbrennen oder Kontaktverschweißung frühzeitig ausfällt. Eine ordnungsgemäß spezifizierte Elektromagnetisches Allzweckrelais bietet Schalttafelbauern und Geräteentwicklern eine zuverlässige, kostengünstige Schaltkomponente, die die meisten Standardspannungs-, Strom- und Montageanforderungen in industriellen und kommerziellen elektrischen Systemen erfüllt.
